Přehled

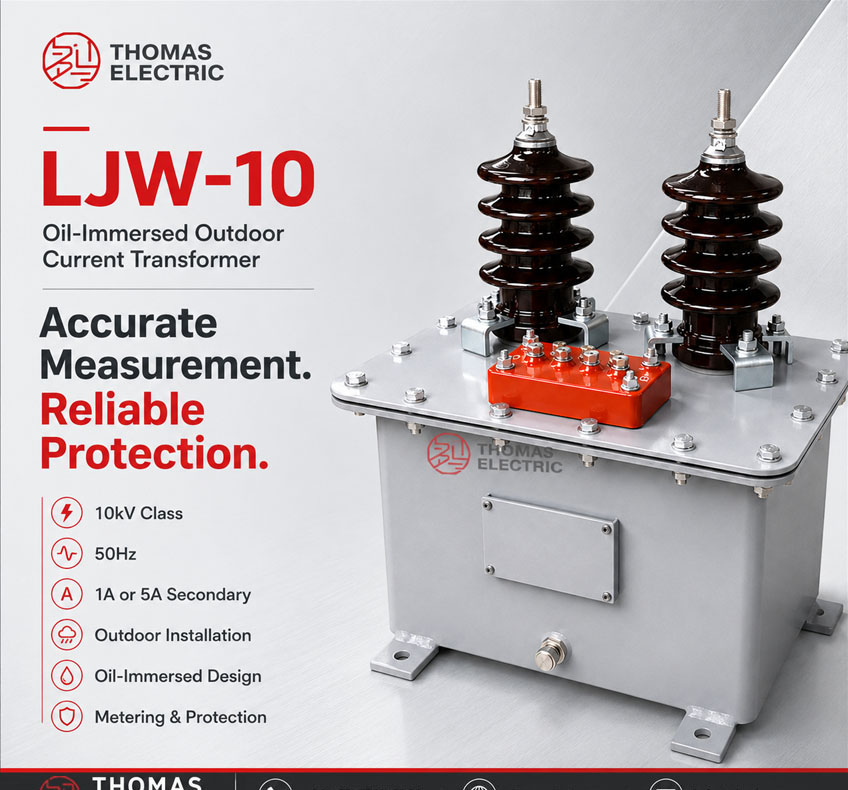

Transformátory LJW-10, LJWD-12 a LJW-13,8 kV jsou olejové, ocelově kryté venkovní proudové transformátory určené pro výkonové soustavy 10 kV až 13,8 kV provozované na frekvenci 50 Hz. Tyto jednotky využívají jako hlavní izolační médium transformátorový olej 25# uvnitř eliptické nádrže, což zajišťuje spolehlivé dielektrické vlastnosti a tepelnou stabilitu v venkovním prostředí.
Díky vysokým třídám přesnosti včetně 0,2S, 0,5S a ochranným třídám jako 5P10 a 10P20 podporují tyto transformátory přesné měření proudu, energetickou evidenci, monitorování vývodů a aplikace reléové ochrany. Splňují příslušné normy IEC a GB pro venkovní rozváděče a zajišťují spolehlivý provoz za běžných klimatických podmínek.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napěťová třída | 10 kV / 12 kV / 13,8 kV |
| Jmenovitá frekvence | 50 Hz |
| Sekundární proud | 1 A nebo 5 A |
| Izolační médium | Transformátorový olej 25# |
| Třídy přesnosti pro měření | 0,2S, 0,5S, 0,2, 0,5, 1,0 |
| Třídy přesnosti pro ochranu | 5P10, 10P20 |
| Typ instalace | Venkovní |
| Rozsah okolní teploty | -25 °C až +40 °C |
| Maximální nadmořská výška | ≤ 4000 m |
| Limit relativní vlhkosti | ≤ 85 % |
Označení modelu
- L: Proudový transformátor (CT)
- J: Olejový typ
- W: Venkovní instalace
- D: S ochranným vinutím (u modelů LJWD)
- 10 / 12 / 13,8: Jmenovité napětí soustavy v kV
Konstrukce
Transformátor má robustní ocelový plášť obsahující eliptickou olejovou nádrž vyplněnou transformátorovým olejem 25# pro izolaci a chlazení. Jsou použity kruhové magnetické jádro, z nichž každé je vybaveno více sekundárními vinutími pro oddělené funkce měření a ochrany. Primární svorky jsou jasně označeny P1 a P2, zatímco sekundární svorky jsou označeny S1 a S2. Konstrukce zajišťuje mechanickou pevnost a odolnost proti povětrnostním vlivům vhodnou pro dlouhodobý venkovní provoz. Sekundární obvody nesmí být během provozu nikdy otevřeny, aby nedošlo k nebezpečným přepětím.
Technické parametry
Provozní podmínky
- Rozsah okolní teploty: -40 °C až +40 °C
- Nadmořská výška: Do 1000 m nad mořem
- Relativní vlhkost: Až 100 % při 25 °C
- Instalační prostředí: Venkovní, ocelově kryté, olejové
- Stupeň znečištění: Těžké průmyslové a pobřežní oblasti
- Seismická aktivita: Odolnost proti seizmické intenzitě až 8 stupňů (modifikovaná Mercalliho stupnice)
Technické parametry
Řada LJW-10 a LJWD-12 jsou 13,8kV olejové, ocelově kryté venkovní proudové transformátory určené pro provoz při okolních teplotách od -40 °C do +40 °C a nadmořské výšce do 1000 m. Splňují normu IEC 61869 a podporují jmenovité primární proudy v rozsahu 10 A až 3000 A.
| Jmenovitý primární proud (A) |
Třídy přesnosti |
Jmenovitý výkon (VA) | Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5 | 10P | ||||
| 5–400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 10–20 20–40 | 0,5 0,2 0,2S 0,5/10P 0,2/10P 0,2S/10P |
10 | 15 | 20 | – | 64 I1n | 160 I1n |
| 25–50 30–60 | |||||||
| 50–100 75–150 | 5 | 10 | 15 | 15 | |||
| 100–200 150–300 | |||||||
Instalace a zapojení
Instalační schéma
Schématické zapojení
Proudové transformátory LJW-10 a LJWD-12 jsou navrženy pro venkovní montáž na sloup nebo do rozvodny. Upevnění se provádí pomocí dodaných ocelových držáků a kování, které zajišťují pevné připevnění ke svislé nosné konstrukci. Primární vodiče procházejí centrálním otvorem, zatímco sekundární zapojení se připojuje přes svorkovnici umístěnou v dolní části jednotky. Zajistěte, aby všechna spojení splňovala místní elektrotechnické předpisy a točivé momenty doporučené výrobcem.
Výběr a časté otázky
Průvodce výběrem
- Zvolte jmenovitý primární proud, který činí 70 %–90 % očekávaného provozního proudu, aby byla zajištěna optimální přesnost jak pro měření, tak pro ochranné funkce.
- Vyberte vhodné třídy přesnosti: 0,2S, 0,5S, 0,2, 0,5 nebo 1,0 pro měření; 5P10 nebo 10P20 pro ochranné aplikace.
- Zjistěte, zda je potřeba vícepoměrová schopnost – k dispozici prostřednictvím primárních nebo sekundárních odboček s více sekundárními vinutími na jádro.
- Ověřte kompatibilitu s venkovními instalačními podmínkami: okolní teplota od -25 °C do +40 °C, vlhkost ≤ 85 %, nadmořská výška až 4000 m a absence korozivních plynů.
- Zajistěte, aby každé sekundární vinutí bylo správně přiřazeno buď pro měření, nebo pro ochranu dle požadavků projektu.
Často kladené otázky
Otázka 1: Pro jaké aplikace jsou proudové transformátory LJW-10 a LJWD-12 vhodné?
Tyto olejové, ocelově kryté venkovní proudové transformátory jsou určeny pro měření proudu, energetickou evidenci a reléovou ochranu v soustavách 10 kV, 12 kV a 13,8 kV.
Otázka 2: Jak zvolit správný jmenovitý primární proud?
Vyberte jmenovitý primární proud mezi 70 % a 90 % očekávaného provozního proudu vaší soustavy, aby byla zachována vysoká přesnost jak pro měření, tak pro reléovou ochranu.
Otázka 3: Jaké třídy přesnosti jsou k dispozici pro měření a ochranu?
Třídy přesnosti pro měření zahrnují 0,2S, 0,5S, 0,2, 0,5 a 1,0. Pro ochranu jsou k dispozici třídy 5P10 a 10P20.
Otázka 4: Mohou tyto proudové transformátory podporovat více proudových poměrů?
Ano, konfigurace s více poměry jsou podporovány prostřednictvím primárních nebo sekundárních odboček a každé magnetické jádro může nést více sekundárních vinutí pro flexibilní návrh aplikace.
Otázka 5: Jaké jsou přípustné provozní podmínky pro instalaci?
Tyto transformátory jsou určeny pro venkovní použití při teplotách od -25 °C do +40 °C, relativní vlhkosti až 85 %, nadmořské výšce až 4000 metrů a v prostředí bez korozivních plynů.
Otázka 6: Jaká bezpečnostní opatření je třeba dodržovat během provozu?
Nikdy neotevírejte sekundární obvod, pokud je na primární straně připojeno napětí. Vždy ověřte správnou polaritu a zajistěte řádné uzemnění pláště transformátoru i sekundárních obvodů.
Otázka 7: Může jedna jednotka sloužit současně pro měření i ochranu?
Ano, každé sekundární vinutí lze nezávisle nakonfigurovat buď pro měřicí, nebo pro ochranné účely dle návrhu vaší soustavy a specifikací projektu.
Frequently Asked Questions
Q1: Jaký je krátkodobý tepelný proud pro primární proudy do 400 A?
Dosahuje 60 In po dobu jedné sekundy. Dynamický proud je 150 In. Pro specifické požadavky zkratových proudů kontaktujte technické oddělení pro přesný výpočet.
Q2: Lze objednat vlastní primární proudy až do 3000 A?
Ano, řada podporuje rozsah 10 A až 3000 A. Přesnou konfiguraci a dostupnost pro váš projekt potvrzuje obchodní oddělení.
Q3: Jsou tyto olejové transformátory vhodné do těžkých pobřežních oblastí?
Ano, splňují požadavky pro těžké průmyslové a pobřežní znečištění. Ocelové krytí zajišťuje odolnost v náročných venkovních podmínkách. Ověřte si IP krytí u výrobce.
Q4: Která třída přesnosti se doporučuje pro fakturační měření?
Pro fakturační měření zvolte třídu 0,2S. Zaručuje vysokou přesnost i při nízkých proudech dle normy IEC 61869.
Q5: Jaká je maximální provozní nadmořská výška pro řadu LJW?
Standardní provedení je určeno pro nadmořskou výšku do 1000 metrů. Pro vyšší nadmořské výšky vyžaduje aplikace speciální úpravy. Kontaktujte nás pro detaily.
Q6: Splňují tyto 13,8 kV proudové transformátory mezinárodní normy IEC?
Ano, celá řada LJW a LJWD je vyrobena v souladu s normou IEC 61869. Certifikáty a protokoly o zkouškách poskytneme na vyžádání.
Q7: Jak si tyto transformátory vedou v seizmicky aktivních zónách?
Konstrukce odolává seizmické intenzitě až 8 stupňů podle modifikované Mercalliho stupnice. Pro specifická seizmická zadání vyžádejte u výrobce podrobné výpočty.
