Descripción general

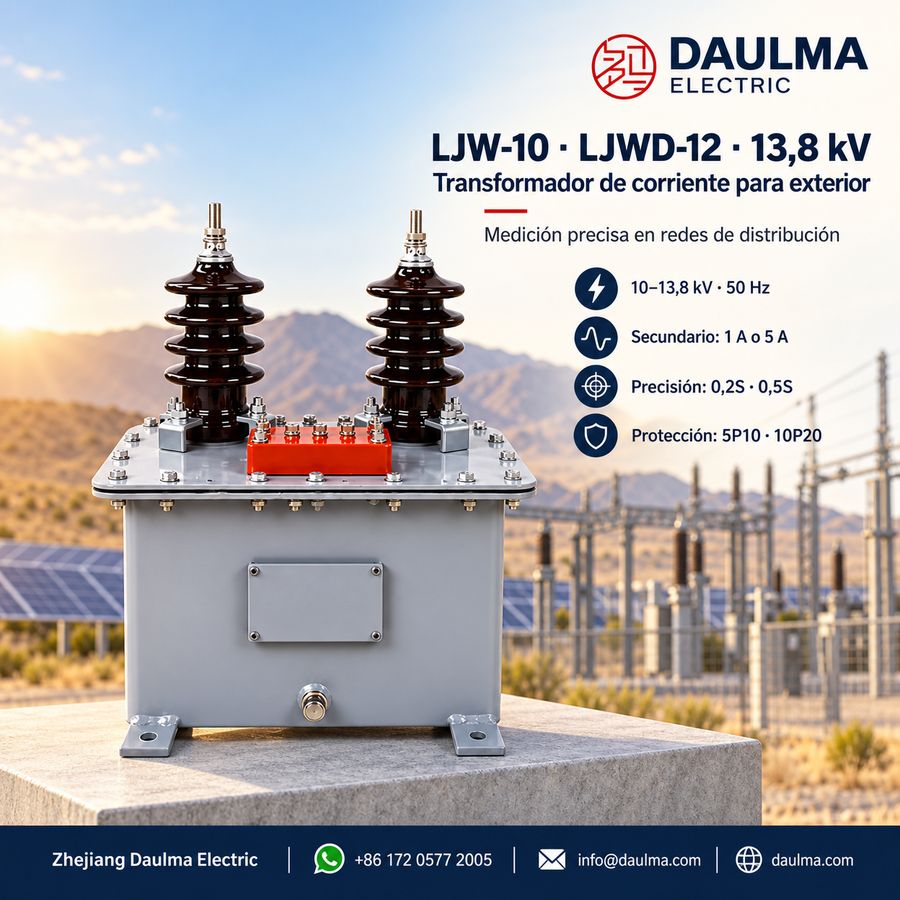

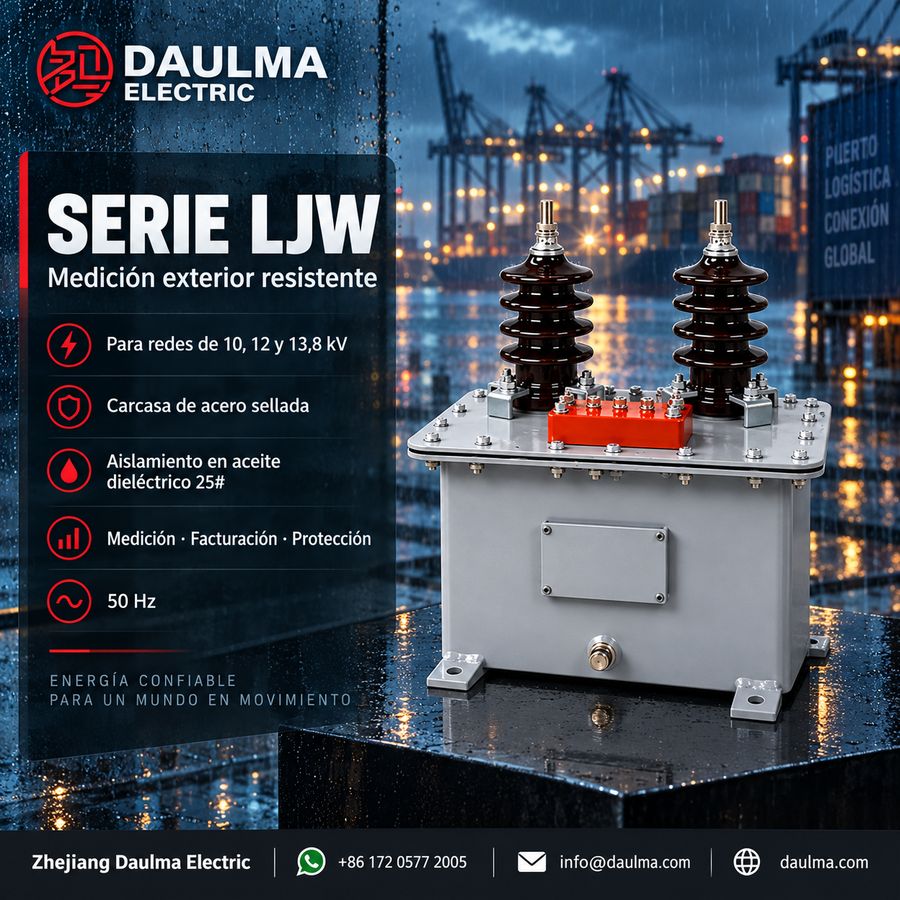

Los modelos LJW-10, LJWD-12 y LJW-13.8kV son transformadores de corriente sumergidos en aceite, con carcasa de acero y diseñados para instalación exterior en sistemas eléctricos de 10 kV a 13.8 kV que operan a 50 Hz. Estas unidades utilizan aceite dieléctrico tipo 25# como medio aislante principal dentro de un tanque de aceite de forma elíptica, garantizando un rendimiento dieléctrico fiable y estabilidad térmica en ambientes exteriores.
Ofrecen altas clases de precisión, incluyendo 0.2S, 0.5S, y clases de protección como 5P10 y 10P20, lo que permite aplicaciones de medición precisa de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés. Cumplen con las normas IEC y GB aplicables a equipos de maniobra para exteriores, asegurando un funcionamiento confiable bajo condiciones ambientales típicas.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV / 12kV / 13.8kV |
| Frecuencia nominal | 50Hz |
| Corriente secundaria | 1A o 5A |
| Medio aislante | Aceite dieléctrico tipo 25# |
| Clases de precisión para medición | 0.2S, 0.5S, 0.2, 0.5, 1.0 |
| Clases de precisión para protección | 5P10, 10P20 |
| Tipo de instalación | Exterior |
| Rango de temperatura ambiente | -25°C a +40°C |
| Altitud máxima | ≤4000m |
| Límite de humedad | ≤85% |
Designación del modelo
- L: Transformador de corriente (TC)
- J: Tipo sumergido en aceite
- W: Instalación exterior
- D: Con devanado de protección (en modelos LJWD)
- 10 / 12 / 13.8: Tensión nominal del sistema en kV
Construcción
El transformador cuenta con una robusta carcasa de acero que aloja un tanque de aceite elíptico lleno con aceite dieléctrico tipo 25# para aislamiento y refrigeración. Se emplean núcleos magnéticos de tipo anular, cada uno equipado con múltiples devanados secundarios para soportar funciones separadas de medición y protección. Los terminales primarios están claramente marcados como P1 y P2, mientras que los terminales secundarios se identifican como S1 y S2. El diseño garantiza resistencia mecánica y protección contra la intemperie, adecuado para servicio prolongado en exteriores. Nunca se debe abrir el circuito secundario durante la operación, ya que esto puede generar sobretensiones peligrosas.
Parámetros técnicos
Condiciones de servicio
- Rango de temperatura ambiente: -40°C a +40°C
- Altitud: Hasta 1000 m sobre el nivel del mar
- Humedad relativa: Hasta 100% a 25°C
- Ambiente de instalación: Exterior, carcasa de acero, sumergido en aceite
- Grado de contaminación: Áreas industriales pesadas y costeras
- Actividad sísmica: Resistente a intensidades sísmicas de hasta 8 grados (Escala Modificada de Mercalli)
Parámetros técnicos
Las series LJW-10 y LJWD-12 son transformadores de corriente sumergidos en aceite, con carcasa de acero y diseñados para exteriores, con tensión nominal de 13.8 kV. Operan en temperaturas ambiente de -40°C a +40°C y altitudes hasta 1000 m. Cumplen con la norma IEC 61869 y admiten corrientes primarias nominales desde 10 A hasta 3000 A.
| Corriente primaria nominal (A) |
Clases de precisión |
Potencia nominal (VA) | Corriente térmica de corta duración (kA/1s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 10–20 20–40 | 0.5 0.2 0.2S 0.5/10P 0.2/10P 0.2S/10P |
10 | 15 | 20 | – | 64 I1n | 160 I1n |
| 25–50 30–60 | |||||||
| 50–100 75–150 | 5 | 10 | 15 | 15 | |||
| 100–200 150–300 | |||||||
Instalación y cableado
Diagrama de instalación
Diagrama de conexiones
Los transformadores de corriente LJW-10 y LJWD-12 están diseñados para instalación exterior, ya sea montados en poste o en subestación. El montaje se realiza mediante las ménsulas y herrajes de acero provistos, asegurando una fijación firme a una estructura de soporte vertical. Los conductores primarios atraviesan la abertura central, mientras que el cableado secundario se conecta a través de la caja de bornes ubicada en la base de la unidad. Asegúrese de que todas las conexiones cumplan con las normativas eléctricas locales y con los pares de apriete especificados por el fabricante.
Selección y preguntas frecuentes
Guía de selección
- Seleccione una corriente primaria nominal que represente entre el 70% y el 90% de la corriente de operación esperada para garantizar una precisión óptima tanto en medición como en protección.
- Elija las clases de precisión adecuadas: 0.2S, 0.5S, 0.2, 0.5 o 1.0 para medición; 5P10 o 10P20 para aplicaciones de protección.
- Determine si se requiere capacidad multirrelación, disponible mediante derivaciones primarias o secundarias con múltiples devanados secundarios por núcleo.
- Verifique la compatibilidad con las condiciones de instalación exterior: temperatura ambiente de -25°C a +40°C, humedad ≤85%, altitud hasta 4000 m y ausencia de gases corrosivos.
- Asegúrese de asignar correctamente cada devanado secundario para medición o protección según los requisitos específicos del proyecto.
Preguntas Frecuentes
Q1: ¿Cómo se selecciona la corriente primaria nominal para estos equipos?
Se selecciona según la carga máxima del sistema. Los modelos admiten corrientes primarias desde 10 A hasta 3000 A con tensiones nominales de 10, 12 y 13.8 kV. Contacte a nuestro equipo técnico para el dimensionamiento exacto de su proyecto.
Q2: ¿Cuál es la altitud máxima de operación permitida para estas unidades?
La altitud máxima de instalación es de 1000 metros sobre el nivel del mar. Operan en rangos de temperatura ambiente de -40°C a +40°C. Para altitudes superiores, se requiere confirmación de fábrica para ajustes de aislamiento.
Q3: ¿Qué clases de precisión están disponibles para medición y protección?
Ofrecen clases de precisión 0.2S, 0.2, 0.5 para medición y 10P para protección. La potencia nominal varía entre 10 VA y 15 VA según la clase elegida. Especifique la clase requerida en su solicitud de cotización.
Q4: ¿Bajo qué normas internacionales se fabrican estos transformadores de corriente?
Estos equipos cumplen estrictamente con la norma IEC 61869. Están diseñados con carcasa de acero y aislamiento en aceite para exteriores. La documentación técnica detallada y certificados se incluyen en la oferta comercial.
Q5: ¿Se puede personalizar la relación de transformación para proyectos específicos?
La personalización de relaciones y clases de precisión está sujeta a confirmación de fábrica. Los modelos base cubren rangos de 10 A a 3000 A. Contacte a nuestro departamento de ventas para evaluar la viabilidad técnica de su requerimiento.
Q6: ¿Para qué tipo de entornos industriales están diseñados estos transformadores?
Están diseñados para instalación en exteriores dentro de áreas industriales pesadas y zonas costeras. Soportan grados de contaminación severos y actividad sísmica de hasta 8 grados en la escala de Mercalli. Esta robustez asegura la continuidad operativa en entornos exigentes.
Q7: ¿Cómo se determina la capacidad de cortocircuito de estos equipos?
La corriente térmica de corta duración y la corriente dinámica nominal dependen de la relación de transformación seleccionada. Estos parámetros garantizan la estabilidad electromecánica del sistema. Proporcione los niveles de falla de su red para la selección correcta.
