Обзор
Трансформаторы тока LJW-10, LJWD-12 и LJW-13.8 кВ — масляные, стальные, герметичные устройства для наружной установки, предназначенные для работы в электрических сетях напряжением 10–13.8 кВ с частотой 50 Гц. В качестве основной изоляционной среды используется трансформаторное масло марки 25#, заполняющее эллиптический масляный бак, что обеспечивает надежные диэлектрические свойства и термическую стабильность в условиях открытой атмосферы.
Приборы обеспечивают высокие классы точности: 0.2S, 0.5S, а также защитные классы 5P10 и 10P20, что позволяет применять их для точного измерения тока, учета электроэнергии, мониторинга фидеров и релейной защиты. Изделия соответствуют действующим стандартам МЭК и ГБ для наружных распределительных устройств и гарантируют безотказную работу в типовых климатических условиях.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 10 кВ / 12 кВ / 13.8 кВ |
| Номинальная частота | 50 Гц |
| Вторичный ток | 1 А или 5 А |
| Изоляционная среда | Трансформаторное масло марки 25# |
| Классы точности для измерений | 0.2S, 0.5S, 0.2, 0.5, 1.0 |
| Классы точности для защиты | 5P10, 10P20 |
| Тип установки | Наружная |
| Диапазон температуры окружающей среды | -25°C до +40°C |
| Максимальная высота над уровнем моря | ≤4000 м |
| Предельная влажность | ≤85% |

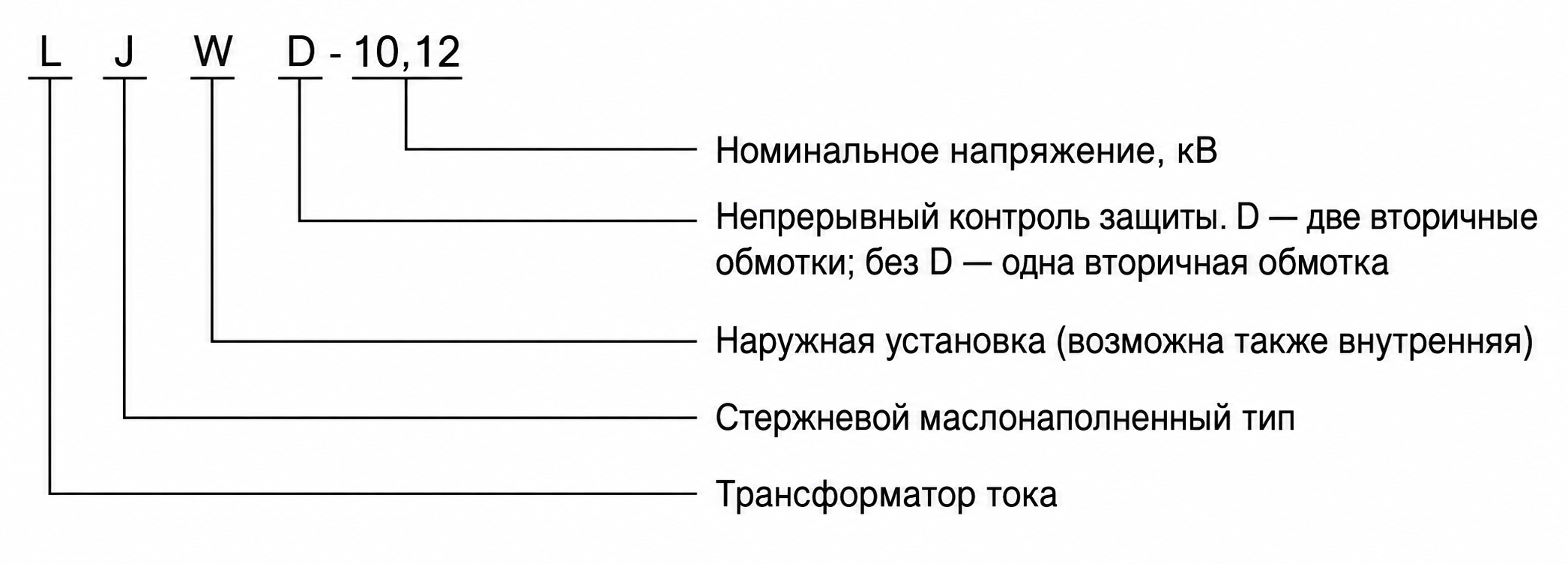

Расшифровка обозначения модели
- L: Трансформатор тока (ТТ)
- J: Масляный тип
- W: Предназначен для наружной установки
- D: С защитной обмоткой (в моделях LJWD)
- 10 / 12 / 13.8: Номинальное напряжение сети в кВ
Конструкция
Трансформатор выполнен в прочном стальном корпусе с эллиптическим масляным баком, заполненным трансформаторным маслом марки 25# для изоляции и охлаждения. Применены кольцевые магнитопроводы, каждый из которых оснащен несколькими вторичными обмотками для раздельного выполнения функций измерения и защиты. Первичные выводы четко обозначены как P1 и P2, вторичные — как S1 и S2. Конструкция обеспечивает высокую механическую прочность и устойчивость к атмосферным воздействиям при длительной эксплуатации на открытом воздухе. Запрещается размыкать вторичные цепи во время работы, так как это может привести к возникновению опасных перенапряжений.
Технические параметры
Условия эксплуатации
- Диапазон температуры окружающей среды: -40°C до +40°C
- Высота над уровнем моря: До 1000 м
- Относительная влажность: До 100% при 25°C
- Условия установки: Наружная, стальной герметичный корпус, масляное исполнение
- Степень загрязнения: Тяжелые промышленные и прибрежные зоны
- Сейсмостойкость: Выдерживает сейсмическую интенсивность до 8 баллов (по шкале Модифицированной Меркалли)
Технические параметры
Серии LJW-10 и LJWD-12 — это масляные, стальные, герметичные трансформаторы тока на 13.8 кВ для наружной установки, предназначенные для работы при температуре окружающей среды от -40°C до +40°C и высоте до 1000 м. Изделия соответствуют стандарту МЭК 61869 и поддерживают номинальные первичные токи от 10 А до 3000 А.
| Номинальный первичный ток (А) |
Классы точности |
Номинальная нагрузка (В·А) |
Ток термической стойкости (кА/1 с) |
Ток электродинамической стойкости (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P | ||||
| 5–400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60 I1n | 150 I1n |
| 600 | 50 I1n | 120 I1n | |||||
| 10–20 20–40 | 0.5 0.2 0.2S 0.5/10P 0.2/10P 0.2S/10P |
10 | 15 | 20 | — | 64 I1n | 160 I1n |
| 25–50 30–60 | |||||||
| 50–100 75–150 | 5 | 10 | 15 | 15 | |||
| 100–200 150–300 | |||||||
Установка и подключение

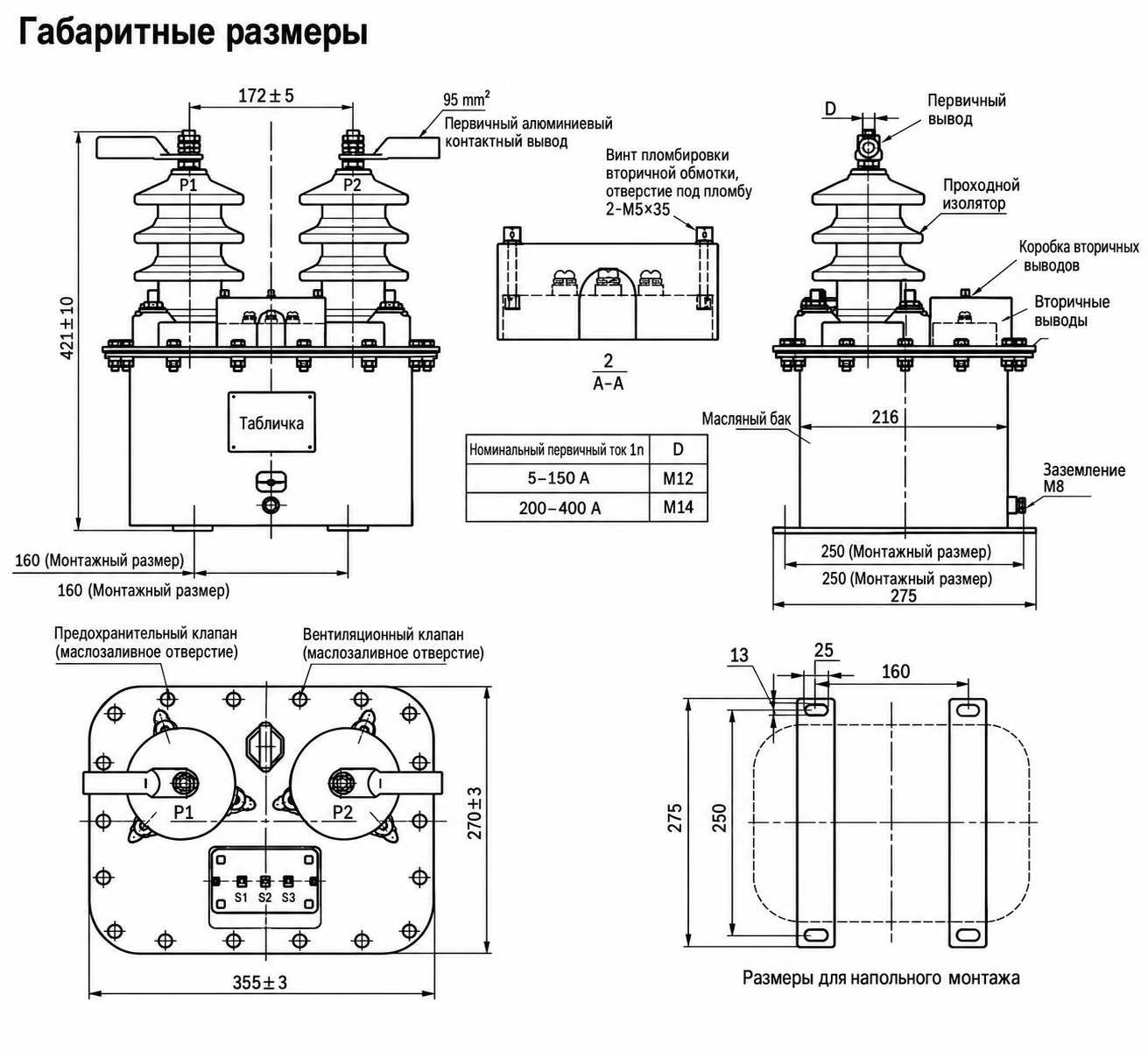

Схема установки

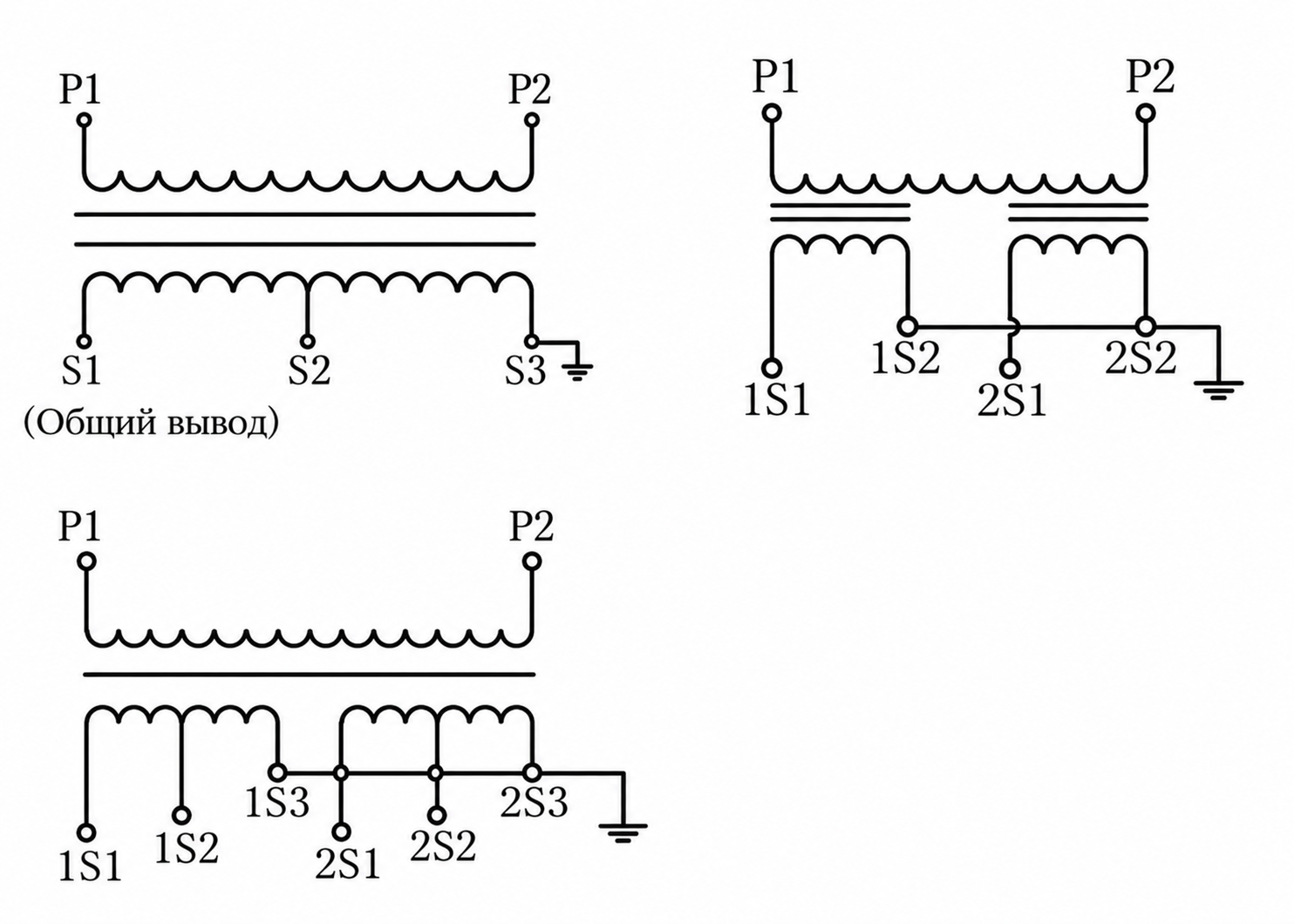

Схема подключения
Трансформаторы тока LJW-10 и LJWD-12 предназначены для наружной установки на опорах или в РПУ. Монтаж осуществляется с помощью предусмотренных стальных кронштейнов и крепежа, обеспечивающих надежное крепление к вертикальной опорной конструкции. Первичные проводники пропускаются через центральное отверстие, а вторичные цепи подключаются через клеммную коробку, расположенную в нижней части корпуса. Все соединения должны соответствовать требованиям местных нормативов и крутящим моментам, указанным изготовителем.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток в диапазоне 70%–90% от ожидаемого рабочего тока для обеспечения оптимальной точности как при измерениях, так и при защите.
- Подбирайте соответствующие классы точности: 0.2S, 0.5S, 0.2, 0.5 или 1.0 — для измерений; 5P10 или 10P20 — для защитных функций.
- Определите необходимость многоступенчатого коэффициента трансформации — реализуется за счет отпаек первичной или вторичной обмоток при наличии нескольких вторичных обмоток на одном магнитопроводе.
- Убедитесь в совместимости с условиями наружной установки: температура окружающей среды от -25°C до +40°C, влажность ≤85%, высота до 4000 м, отсутствие коррозионно-активных газов.
- Правильно назначьте каждую вторичную обмотку либо для измерений, либо для защиты в соответствии с требованиями проекта.
Часто задаваемые вопросы
В1: Для каких применений подходят трансформаторы тока LJW-10 и LJWD-12?
Эти масляные, стальные, герметичные трансформаторы тока для наружной установки предназначены для измерения тока, учета электроэнергии и релейной защиты в сетях 10 кВ, 12 кВ и 13.8 кВ.
В2: Как правильно выбрать номинальный первичный ток?
Рекомендуется выбирать номинальный первичный ток в пределах 70–90% от ожидаемого рабочего тока системы для поддержания высокой точности как при коммерческом учете, так и при релейной защите.
В3: Какие классы точности доступны для измерений и защиты?
Для измерений предлагаются классы точности 0.2S, 0.5S, 0.2, 0.5 и 1.0. Для защиты доступны классы 5P10 и 10P20.
В4: Поддерживают ли эти ТТ несколько коэффициентов трансформации?
Да, многоступенчатые коэффициенты реализуются через отпайки первичной или вторичной обмоток, а каждый магнитопровод может иметь несколько вторичных обмоток для гибкой конфигурации применения.
В5: При каких условиях окружающей среды допускается установка?
Трансформаторы рассчитаны на наружную установку при температуре от -25°C до +40°C, относительной влажности до 85%, высоте до 4000 м и в отсутствие коррозионно-активных газов.
В6: Какие меры безопасности следует соблюдать при эксплуатации?
Запрещается размыкать вторичную цепь при поданном первичном напряжении. Всегда проверяйте правильность полярности и обеспечивайте надежное заземление корпуса трансформатора и вторичных цепей.
В7: Может ли одно устройство выполнять одновременно функции измерения и защиты?
Да, каждая вторичная обмотка может быть независимо настроена либо на измерительные, либо на защитные функции в соответствии с проектными требованиями вашей системы.
Часто задаваемые вопросы
Q1: Подходят ли эти трансформаторы для эксплуатации в условиях Крайнего Севера?
Да, модели LJW-10 и LJWD-12 рассчитаны на температуру от -40°C до +40°C. Герметичный стальной корпус с маслом обеспечивает работу при влажности до 100%. Для более низких температур уточните модификацию у инженера.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется обмотка класса 0.2S. Она гарантирует высокую точность в диапазоне от 5 до 120% номинального тока согласно МЭК 61869. Заводская калибровка выполняется под заказ.
Q3: Как проверить стойкость к токам короткого замыкания для конкретного проекта?
Ток термической и электродинамической стойкости подбирается индивидуально под требования сети. Стандартный диапазон первичных токов составляет от 10 до 3000 А. Пришлите однолинейную схему для точного расчета параметров.
Q4: Соответствуют ли масляные трансформаторы тока международным стандартам МЭК?
Да, все серии LJW-10, LJWD-12 и LJW-13.8 полностью соответствуют стандарту МЭК 61869. Документы о соответствии и сертификаты заводских испытаний предоставляются вместе с оборудованием.
Q5: Можно ли заказать нестандартное исполнение корпуса для прибрежных зон?
Да, базовое исполнение адаптировано для тяжелых промышленных и прибрежных зон. Корпус имеет высокую степень защиты от коррозии. Для сейсмостойкости свыше 8 баллов отправьте запрос в отдел продаж.
Q6: Для каких распределительных устройств предназначены трансформаторы серии LJW?
Изделия предназначены для наружной установки в РУ напряжением 10, 12 и 13.8 кВ. Они интегрируются в открытые подстанции. Точные габариты и вес подтвердите в опросном листе.
Q7: Какие сроки изготовления и поставки трансформаторов тока на объект?
Стандартные сроки производства и логистики уточняются индивидуально для каждого контракта. Они зависят от объема партии и текущей загрузки линий. Свяжитесь с менеджером для согласования графика.
