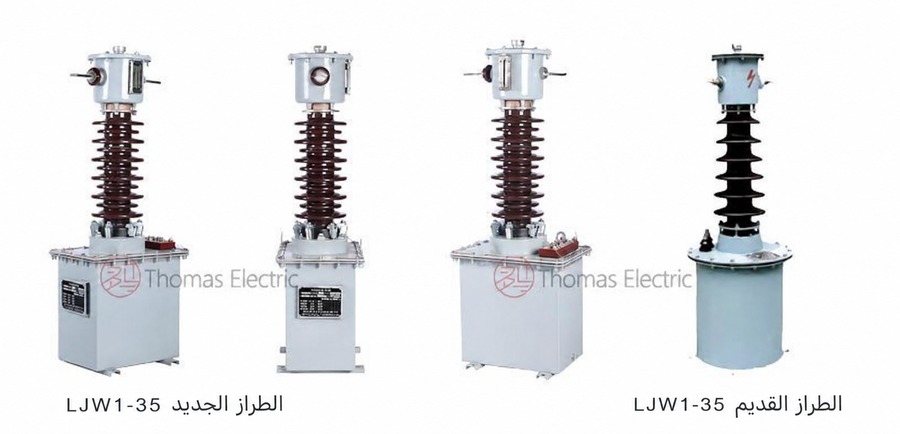

نظرة عامة
تُعد سلسلتا LJW1-35 وLJWD1-35 من محولات التيار الزيتية من فئة 35 كيلوفولت، المصممة لقياس التيار بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة. صُمّمت هذه الوحدات للاستخدام الداخلي والخارجي، وتوفّر إشارات ثانوية معزولة جلفانياً تتناسب مع التيار الأولي وفق مبادئ الحث الكهرومغناطيسي القوية.
تم تصنيع المحولات باستخدام عزل ورقي-زيتي وخزان فولاذي مغلق، مما يضمن قوة عازلة عالية، واستقراراً حرارياً، وموثوقية طويلة الأمد في البيئات الصناعية ومرافق الطاقة الصعبة. ويتكامل خرجها القياسي البالغ 5 أمبير بسلاسة مع أجهزة القياس، والمرحلات، وأنظمة SCADA.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (نطاق 27.5:40.5 كيلوفولت) |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| التيار الثانوي المقنن | 5 أمبير |
| فئات الدقة | القياس: 0.2، 0.5، 1؛ الحماية: 3(D) |
| التصنيف الحراري المستمر | 120% من التيار الأولي المقنن |
| مستوى العزل | 40.5/95/1200 كيلوفولت (Um/Ud/Ui) |
| المسافة الزاحفة | قياسي: ≥735 مم؛ النوع W2: ≥1100 مم |
| نطاق نسبة التيار | 5:600/5 أمبير |
| القدرة المقننة (فئة 0.2) | 30:50 فولت أمبير |
| نوع التصميم | زيتي، أحادي الطور، تبريد ذاتي |
التصميم الإنشائي
يتميز المحول بتصميم أحادي الطور، زيتـي، بتبريد ذاتي، مع قلب مغناطيسي حلقي ونظام عزل ورقي-زيتي محصور داخل خزان فولاذي ملحوم. وتعزز عمليات ترشيح الزيت بالفراغ والتشريب الأداء العازلي والكفاءة الحرارية. ويحتوي الخزان على جهاز تنفس مزود بغطاء مقاوم للماء والثلج وعزل غشائي لتقليل أكسدة الزيت ودخول الرطوبة.
يوفر هذا التصميم قدرة استثنائية على تحمل التيارات القصيرة—استقرار حراري يعادل 75 ضعف التصاميم التقليدية، واستقرار ديناميكي يعادل 187.5 ضعف—مما يضمن التشغيل الموثوق أثناء ظروف العطل مع الحفاظ على أداء مستقر عبر نطاق درجات حرارة محيطة من -25°م إلى +40°م.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي وخارجي
- الارتفاع: ≤ 4000 متر (الارتفاعات الأعلى تتطلب تأكيداً هندسياً)
- درجة حرارة المحيط: من -25°م إلى +40°م
- درجة التلوث: الفئة الثانية
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزاز الشديد أو الصدمات الميكانيكية
البيانات الفنية
| الموديل | فئة الجهد (كيلوفولت) |
نسبة التيار (أمبير) |
القدرة المقننة فئة 0.2 (فولت أمبير) |
|---|---|---|---|
| LJW1-35 | 35 | 5:600/5 | 30:50 |
| LJWD1-35 | 35 | 5:600/5 | 30:50 |
التركيب والتوصيلات
مخطط التركيب
ثبّت المحول بإحكام باستخدام القاعدة وثقوب التثبيت المخصصة. وصّل الموصلات الأولية عبر الطرفيات المثبتة بالبراغي وفق عزم الدوران المحدد. واحرص على وجود مسافة كافية للعزل، وتشتيت الحرارة، وسهولة الوصول للصيانة. وتحقق من مستوى الزيت بانتظام وفق جدول الصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اعتبر هذا مشروعاً لاستبدال معدات قديمة. تأكد من لوحة البيانات الدقيقة لمحول LJW1 أو المحول ذي اللفتين LJWD1، والنسبة، ووظائف اللفات، والأبعاد، ومتطلبات مرحلات الحماية.
- صحح الترميز الغامض للتيار والقدرة. تحقق من أن “5:600/5” تعني النطاق المقصود من 5 أمبير إلى 600 أمبير / 5 أمبير، وأن “30:50 فولت أمبير” تعني القدرة الدقيقة لكل لفة.
- لا تستخدم قيمة الدفع الصاعق 1200 كيلوفولت المنشورة. إن تسلسل 40.5/95/1200 كيلوفولت غير معقول ويجب استبداله ببيانات معتمدة لجهد التردد الصناعي والدفع الصاعق البرقي.
- ترجم متطلبات الحماية القديمة 3(D). احصل على منحنى الاستثارة، ونقطة الانحناء، أو بيانات التحديد، ومقاومة اللفة، والحمل لمواءمتها مع مرحلة حديثة؛ ولا تفترض تكافؤها مع 5P/10P/PX.
- تأكد من تفاصيل نظام الزيت والتركيب. حدد ما إذا كان الخزان مغلقاً أم مزوداً بجهاز تنفس، ثم تحقق من الغشاء، ومستوى الزيت، والمسافة الزاحفة للأكمام، والقاعدة، والرفع، والتوصيل بالأرض، ومدة تيار العطل، والصيانة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار LJW1-35 في البيئات الخارجية؟
نعم، يمكن تركيبها داخلياً وخارجياً. تتحمل درجات حرارة من -25°م إلى +40°م وارتفاعات تصل إلى 4000 متر. يرجى تأكيد ظروف الموقع المحددة مع الدعم الفني.
Q2: ما فئة الدقة المناسبة لقياس الطاقة والفوترة؟
فئة الدقة 0.2 مناسبة لقياس الطاقة. توفر قدرة مقننة تتراوح بين 30 إلى 50 فولت أمبير لضمان القياس الدقيق. اتصل بنا لتأكيد متطلبات الحمل المحددة لمشروعك.
Q3: هل توجد قيود بيئية محددة لتركيب هذه المحولات؟
يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والمواد المتفجرة. تنطبق هذه الشروط على الفئة الثانية من التلوث لضمان التشغيل الآمن. راجع كتيب التثبيت لمزيد من التفاصيل.
Q4: ما الفرق الفني بين موديلي LJW1-35 و LJWD1-35؟
كلا الموديلين مصممان لجهد 35 كيلوفولت ونسبة تيار 600/5 أمبير. قد تختلف التفاصيل الإنشائية حسب التطبيق. تواصل مع الدعم الهندسي لتحديد الموديل الأنسب لمشروعك.
Q5: كيف يتم دمج المحولات مع معدات التوزيع؟
يتطلب الدمج حساب الحمل وتقييم الدقة وتوزيع الطرفيات. نوفر دعماً هندسياً شاملاً لتطبيقات المشاريع لضمان التوافق التام. اطلب استشارة فنية مفصلة قبل الطلب.
Q6: أي التطبيقات تناسب محولات التيار الزيتية بجهد 35 كيلوفولت؟
تُستخدم بشكل أساسي في محطات التوزيع وشبكات النقل لقياس الطاقة والحماية. تعمل بكفاءة في ظروف الفئة الثانية من التلوث. استشر مهندسي داولما لدراسة ملاءمتها لشبكتك.
