Descripción general

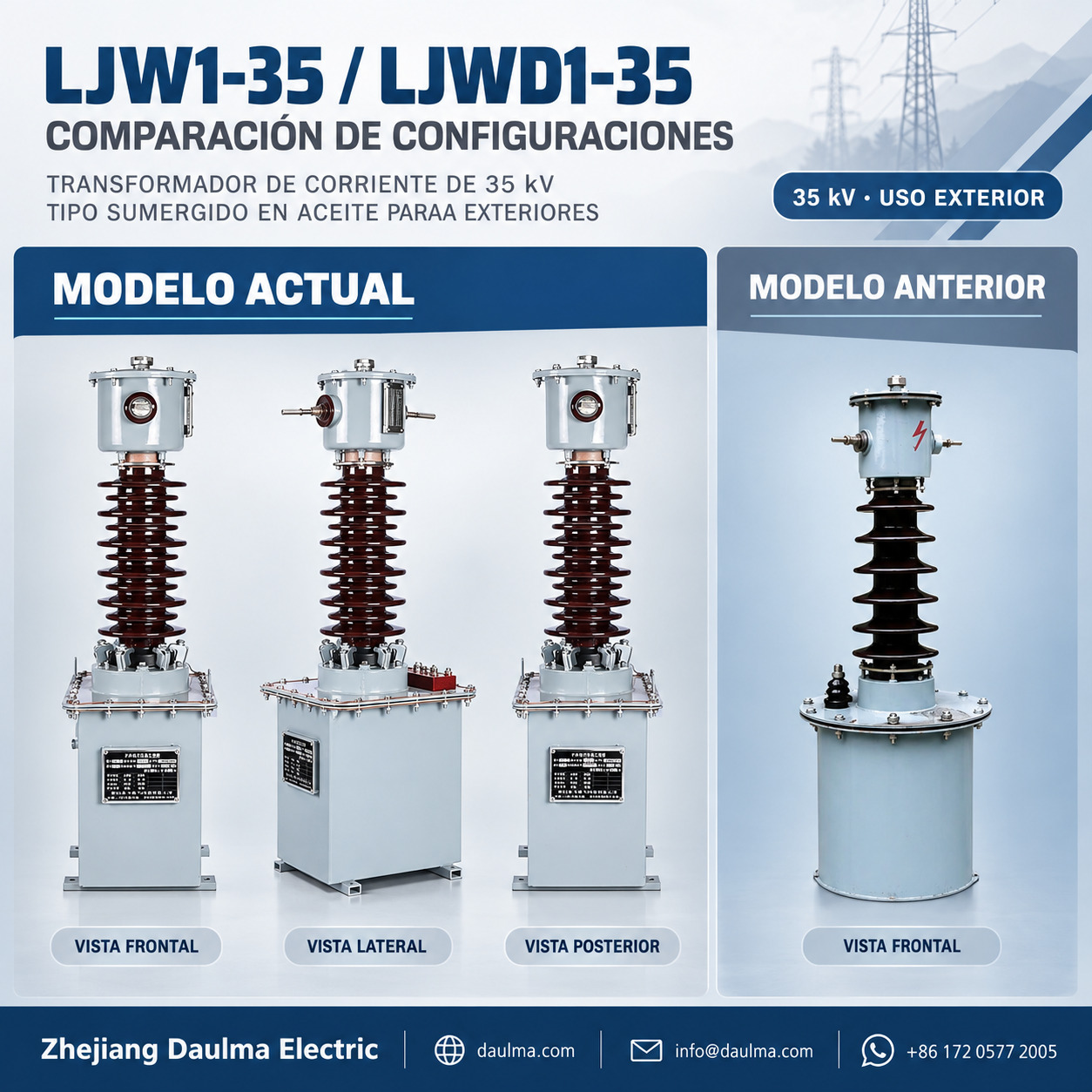

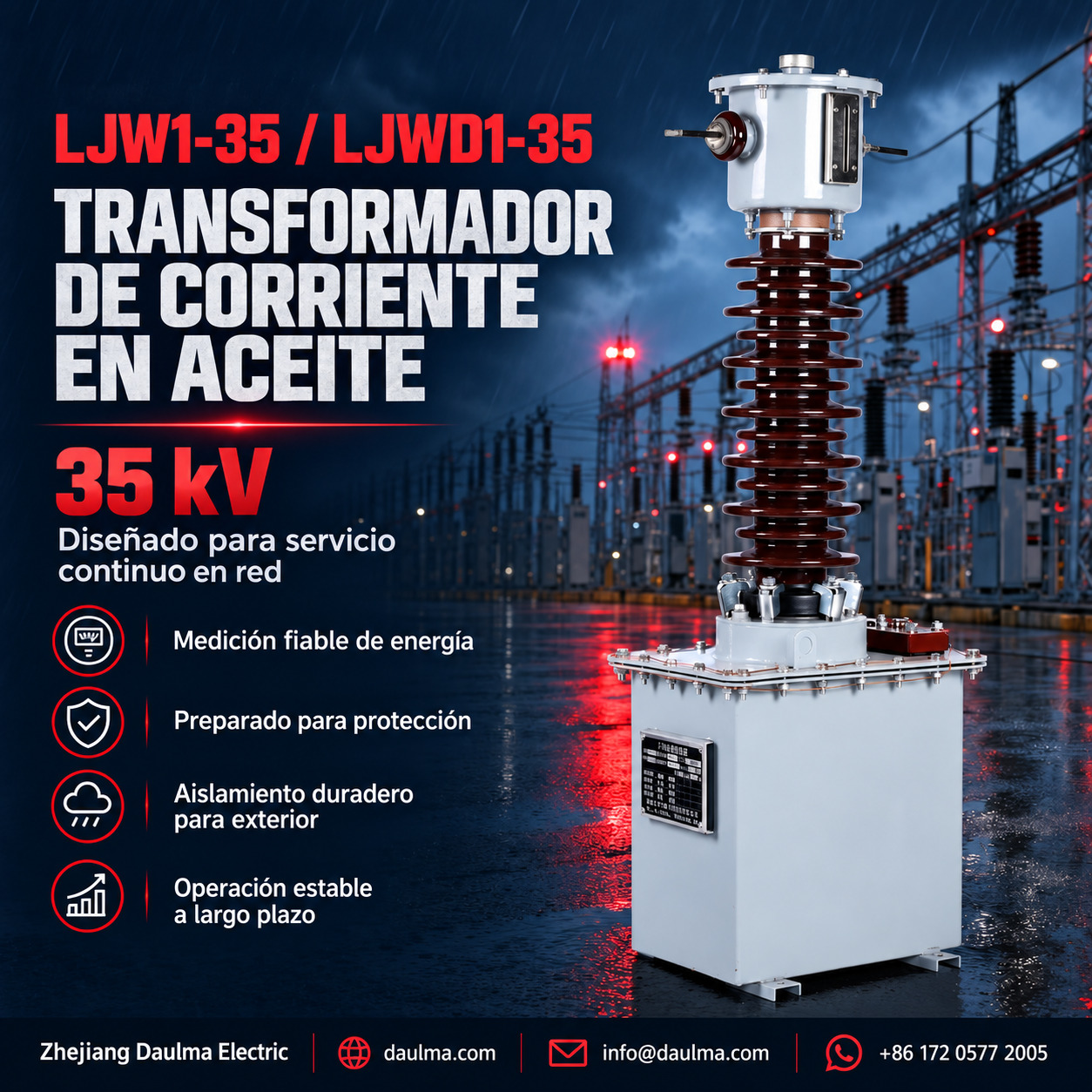

Las series LJW1-35 y LJWD1-35 son transformadores de corriente sumergidos en aceite, clase 35 kV, diseñados para medición precisa de corriente, facturación energética y protección por relés en sistemas eléctricos de corriente alterna. Diseñados para uso tanto interior como exterior, estos equipos entregan señales secundarias aisladas galvánicamente, proporcionales a la corriente primaria, mediante principios robustos de inducción electromagnética.
Fabricados con aislamiento papel-aceite y una cuba sellada de acero, los transformadores garantizan alta rigidez dieléctrica, estabilidad térmica y fiabilidad a largo plazo en entornos exigentes de servicios públicos e industriales. Su salida estandarizada de 5 A se integra perfectamente con contadores, relés y sistemas SCADA.
Resumen de características principales
| Ítem | Especificación |
|---|---|
| Clase de tensión del sistema | 35 kV (rango 27,5–40,5 kV) |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Corriente secundaria nominal | 5 A |
| Clases de exactitud | Medición: 0,2; 0,5; 1 • Protección: 3(D) |
| Carga térmica continua | 120 % de la corriente primaria nominal |
| Nivel de aislamiento | 40,5/95/1200 kV (Um/Ud/Ui) |
| Distancia de fuga | Estándar: ≥735 mm; Tipo W2: ≥1100 mm |
| Rango de relación de corriente | 5:600/5 A |
| Potencia nominal (clase 0,2) | 30:50 VA |
| Tipo de construcción | Sumergido en aceite, monofásico, refrigeración natural |
Construcción
El transformador presenta un diseño monofásico, sumergido en aceite y refrigerado por aire, con núcleo magnético de tipo anular y sistema de aislamiento papel-aceite contenido en una cuba de acero soldada. Los procesos de filtración al vacío e impregnación mejoran el rendimiento dieléctrico y la eficiencia térmica. La cuba incluye un dispositivo respiradero con tapa impermeable/antinieve y diafragma aislante para minimizar la oxidación del aceite y la entrada de humedad.
Esta construcción ofrece una excelente capacidad de soportar cortocircuitos: estabilidad térmica equivalente a 75 veces diseños convencionales y estabilidad dinámica de 187,5 veces, garantizando operación fiable durante fallas, manteniendo un desempeño estable en temperaturas ambiente de –25 °C a +40 °C.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Interior y exterior
- Altitud: ≤ 4000 m (altitudes superiores requieren validación técnica)
- Temperatura ambiente: –25 °C a +40 °C
- Nivel de contaminación: Clase II
- Condiciones ambientales: Libre de gases corrosivos, medios explosivos, vibraciones severas o choques mecánicos
Datos técnicos
| Modelo | Clase de tensión (kV) |
Relación de corriente (A) |
Potencia nominal clase 0,2 (VA) |
|---|---|---|---|
| LJW1-35 | 35 | 5:600/5 | 30:50 |
| LJWD1-35 | 35 | 5:600/5 | 30:50 |
Instalación y cableado
Diagrama de instalación
Monte el transformador firmemente utilizando la base y los orificios de fijación designados. Conecte los conductores primarios mediante terminales atornillados con el par especificado. Mantenga distancias adecuadas para aislamiento, disipación térmica y acceso de mantenimiento. Verifique periódicamente el nivel de aceite según el programa de mantenimiento.
Selección y preguntas frecuentes
Guía de selección
- Trátelo como un proyecto de reemplazo de equipo heredado. Confirme exactamente la placa de características del modelo LJW1 o LJWD1 de doble devanado, relación de transformación, funciones de los devanados, dimensiones y requisitos del relé de protección.
- Corrija la notación ambigua de corriente y potencia. Verifique que “5:600/5” corresponda al rango deseado de 5 A–600 A/5 A y que “30:50 VA” indique la potencia exacta por devanado.
- No utilice el valor publicado de impulso de 1200 kV. La secuencia 40,5/95/1200 kV es implausible y debe sustituirse por datos certificados de tensión de frecuencia industrial e impulso atmosférico.
- Traduzca los requisitos heredados de protección 3(D). Obtenga la curva de excitación, punto de rodilla u otros datos limitantes, resistencia del devanado y carga para emparejar con un relé moderno; no asuma equivalencia directa con clases IEC 5P/10P/PX.
- Confirme detalles del sistema de aceite e instalación. Resuelva si la cuba es sellada o tiene dispositivo respiradero, luego verifique diafragma, nivel de aceite, distancia de fuga de los bushings, base, puntos de izaje, conexión a tierra, duración de corriente de falla y mantenimiento.
Preguntas Frecuentes
Q1: ¿Se pueden instalar estos transformadores de 35 kV en exteriores?
Sí, están diseñados para ambientes interiores y exteriores. Operan en altitudes hasta 4000 m y temperaturas de –25 °C a +40 °C. Consulte al equipo técnico para validar condiciones específicas del sitio.
Q2: ¿Qué potencia nominal tiene la clase de exactitud 0,2?
La potencia nominal para la clase 0,2 es de 30 a 50 VA. Esto garantiza mediciones precisas para aplicaciones de facturación y protección en sistemas de 35 kV. Contacte con soporte para cálculos de carga detallados.
Q3: ¿Es posible personalizar la relación de corriente estándar de 600/5?
La relación estándar indicada es 5:600/5. Cualquier requerimiento de relación de corriente diferente está sujeto a confirmación técnica y de fábrica. Envíe las especificaciones de su proyecto para evaluar la viabilidad de fabricación.
Q4: ¿Cómo afecta la altitud a las condiciones de servicio?
La altitud máxima de instalación es de 4000 m. Para altitudes superiores, se requiere una validación técnica previa por parte de fábrica. Contacte con soporte técnico para ajustar las especificaciones de aislamiento si su proyecto excede este límite.
Q5: ¿Cuándo se deben solicitar los certificados de pruebas de fábrica?
Los reportes de ensayo y certificados están sujetos a confirmación según las normativas del proyecto. Deben solicitarse durante la fase de cotización para asegurar el cumplimiento de los estándares técnicos de 35 kV. Contacte con ventas para detalles específicos.
Q6: ¿Son adecuados los modelos LJW1-35 y LJWD1-35 para celdas de media tensión?
Sí, estos transformadores de corriente sumergidos en aceite de 35 kV están diseñados para integración en celdas de media tensión para medición y protección. Requieren asignación de terminales según las especificaciones del proyecto. Solicite asistencia de ingeniería para la selección correcta.
