Обзор

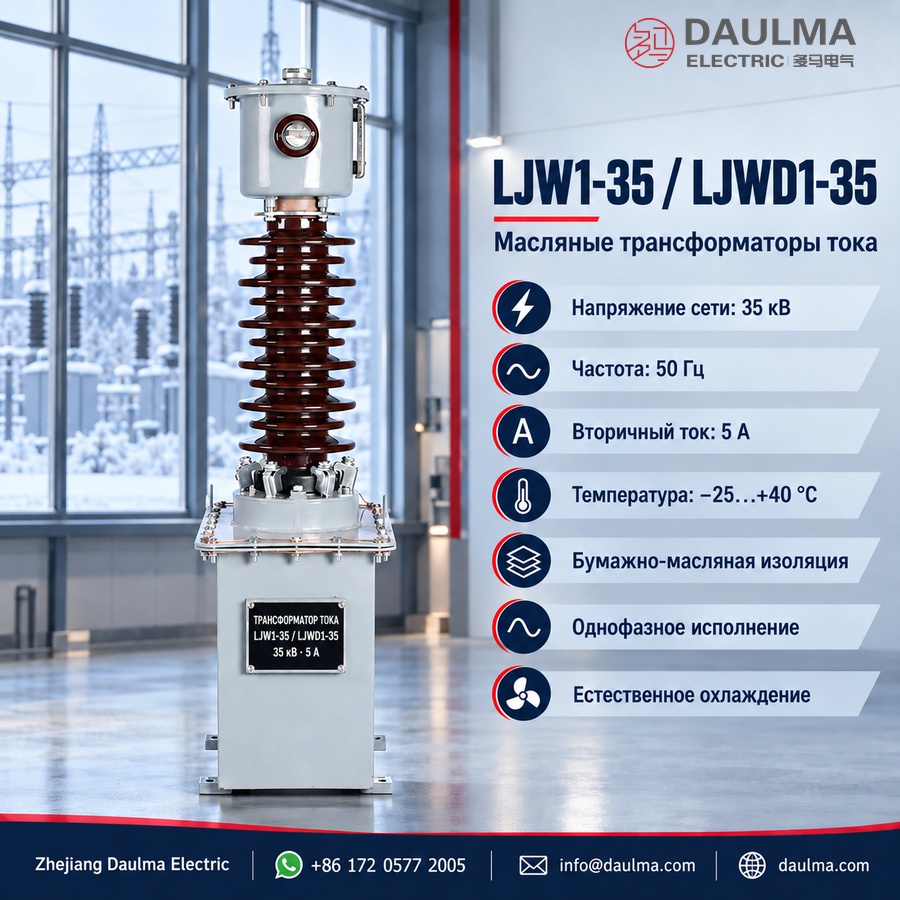

Серии LJW1-35 и LJWD1-35 — это масляные трансформаторы тока класса напряжения 35 кВ, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в системах переменного тока. Устройства спроектированы для эксплуатации как внутри помещений, так и на открытом воздухе и обеспечивают гальванически изолированный вторичный сигнал, пропорциональный первичному току, за счёт надёжных принципов электромагнитной индукции.
Конструкция с масляно-бумажной изоляцией и герметичным стальным баком гарантирует высокую электрическую прочность, термостабильность и долговечную надёжность в сложных условиях эксплуатации на энергетических и промышленных объектах. Стандартный выходной ток 5 А обеспечивает бесшовную интеграцию с измерительными приборами, реле и системами АСУ ТП.
Основные номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ (диапазон 27,5–40,5 кВ) |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальный вторичный ток | 5 А |
| Классы точности | Измерительный: 0,2; 0,5; 1; Защитный: 3(D) |
| Длительно допустимая тепловая нагрузка | 120 % от номинального первичного тока |
| Уровень изоляции | 40,5/95/1200 кВ (Um/Ud/Ui) |
| Длина пути утечки | Стандарт: ≥735 мм; тип W2: ≥1100 мм |
| Диапазон коэффициента трансформации | 5:600/5 А |
| Номинальная мощность (класс 0,2) | 30:50 В·А |
| Конструктивное исполнение | Масляный, однофазный, с естественным охлаждением |
Конструкция
Трансформатор выполнен в однофазном масляном исполнении с естественным охлаждением, имеет кольцевой магнитопровод и масляно-бумажную изоляционную систему, размещённую в сварном стальном баке. Процессы вакуумной фильтрации и пропитки маслом повышают диэлектрические характеристики и тепловую эффективность. Бак оснащён дыхательным устройством с водо- и снегозащитным колпаком и диафрагменной изоляцией, что минимизирует окисление масла и проникновение влаги.
Такая конструкция обеспечивает высокую стойкость к токам короткого замыкания — термическую устойчивость в 75 раз выше обычных конструкций и динамическую устойчивость в 187,5 раз — гарантируя надёжную работу в аварийных режимах и стабильные характеристики в диапазоне температур окружающей среды от –25 °C до +40 °C.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений и на открытом воздухе
- Высота над уровнем моря: ≤ 4000 м (для больших высот требуется инженерное подтверждение)
- Температура окружающей среды: от –25 °C до +40 °C
- Степень загрязнения: II класс
- Окружающая среда: без коррозионных газов, взрывоопасных сред, сильной вибрации или механических ударов
Технические данные
| Модель | Класс напряжения (кВ) |
Коэффициент трансформации (А) |
Номинальная мощность класс 0,2 (В·А) |
|---|---|---|---|
| LJW1-35 | 35 | 5:600/5 | 30:50 |
| LJWD1-35 | 35 | 5:600/5 | 30:50 |
Установка и подключение
Схема монтажа
Установите трансформатор надёжно с использованием предусмотренного основания и крепёжных отверстий. Подключите первичные проводники через болтовые выводы с соблюдением указанного момента затяжки. Обеспечьте достаточные расстояния для изоляции, теплоотвода и доступа при обслуживании. Регулярно проверяйте уровень масла в соответствии с графиком технического обслуживания.
Подбор и частые вопросы
Руководство по выбору
- Рассматривайте проект как замену устаревшего оборудования. Подтвердите точные данные паспортной таблички моделей LJW1 или двухобмоточного LJWD1: коэффициент трансформации, назначение обмоток, габаритные размеры и требования релейной защиты.
- Уточните неоднозначную запись тока и мощности. Проверьте обозначение «5:600/5» как диапазон первичного тока от 5 А до 600 А при вторичном токе 5 А, а также «30:50 В·А» как точную мощность на каждую обмотку.
- Не используйте указанное значение импульсного напряжения 1200 кВ. Последовательность 40,5/95/1200 кВ маловероятна и должна быть заменена сертифицированными данными по промышленной частоте и грозовому импульсу.
- Переведите устаревшие требования защиты класса 3(D). Получите характеристики намагничивания, напряжение перегиба или предельные данные, сопротивление обмотки и нагрузку для согласования с современным реле; не предполагайте эквивалентность классам 5P/10P/PX без подтверждающих данных.
- Уточните детали масляной системы и монтажа. Разрешите противоречие между «герметичным баком» и «дыхательным устройством», затем проверьте наличие диафрагмы, уровень масла, длину пути утечки на вводах, крепёжное основание, точки подъёма, заземление, длительность протекания тока КЗ и требования к техобслуживанию.
Часто задаваемые вопросы
Вопрос 1: Является ли 1200 кВ допустимым значением грозового импульса?
Практически наверняка нет для оборудования класса 40,5 кВ. Рассматривайте это как критическую ошибку в данных и запросите сертифицированную последовательность изоляционных характеристик.
Вопрос 2: Что означает обозначение 5:600/5 А?
Скорее всего, это означает диапазон первичного тока от 5 А до 600 А при вторичном токе 5 А, однако точные стандартные коэффициенты трансформации необходимо подтвердить.
Вопрос 3: Что означает 30:50 В·А?
Вероятно, указывает диапазон мощности 30–50 В·А или разные значения мощности для отдельных обмоток. Требуйте значения мощности для каждой обмотки вместо интерпретации пунктуации.
Вопрос 4: Что такое защитный класс 3(D)?
Это устаревшее обозначение, связанное с защитой или дифференциальной защитой, которое нельзя напрямую соотнести с современными классами защиты по МЭК без характеристических данных.
Вопрос 5: Бак герметичный или с дыхательным устройством?
В описании указаны оба варианта. Уточните фактическую систему компенсации расширения масла и защиты от влаги.
Вопрос 6: В чём разница между LJW1 и LJWD1?
Модель с индексом D — двухобмоточная. Подтвердите количество магнитопроводов, число выводов, классы точности и мощность для конкретного устройства.
Вопрос 7: Что проверять при техническом обслуживании?
Контролируйте уровень масла, состояние уплотнений или дыхательного устройства, целостность диафрагмы, наличие утечек и коррозии, состояние вводов. Заземляйте бак и одну точку вторичной цепи; никогда не размыкайте вторичную обмотку под напряжением.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформаторы LJW1-35 на открытом воздухе?
Да, модели LJW1-35 и LJWD1-35 допускают наружную и внутреннюю установку. Эксплуатация возможна при температуре от –25 до +40 °C и высоте до 4000 м. Уточняйте требования для больших высот.
Q2: Какой класс точности используется для коммерческого учета электроэнергии?
Для учета применяется класс точности 0,2 с номинальной нагрузкой 30-50 В·А. Точные параметры вторичных обмоток и распределение выводов рассчитываются под конкретное техническое задание. Обратитесь в техподдержку для подбора.
Q3: Где применяются масляные трансформаторы тока LJW1-35 на 35 кВ?
Оборудование используется в распределительных устройствах для питания цепей измерения и релейной защиты. Модели подходят для комплектных распределительных устройств и открытых подстанций. Рекомендации по интеграции предоставляются по запросу.
Q4: Возможно ли изготовление трансформаторов с другим коэффициентом трансформации?
Стандартное исполнение имеет коэффициент 5:600/5 А. Производство кастомных номинальных токов и классов точности возможно по индивидуальному запросу. Свяжитесь с отделом продаж для оценки сроков и стоимости.
Q5: Какие документы предоставляются при поставке трансформаторов на 35 кВ?
Комплектность сопроводительной документации определяется условиями контракта и стандартами страны назначения. Паспорт изделия и сертификаты соответствия предоставляются по запросу. Уточняйте перечень документов у менеджера перед оформлением заказа.
Q6: Когда требуется инженерное подтверждение для установки трансформаторов?
Подтверждение необходимо при высоте установки более 4000 метров над уровнем моря. Также согласование требуется для нестандартных условий эксплуатации и сложной интеграции в КРУ. Запросите расчет у технической поддержки.
