نظرة عامة
يُعد محولا التيار LZJC-12G / LZJC-12Q محولاً داخليًا أحادي الطور معزولاً بالراتنج الإيبوكسي، مصممًا لأنظمة التوزيع متوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل، حيث تكون لفائف الدائرة الأولية والثانوية والنواة المغناطيسية مغلفة بالكامل داخل راتنج الإيبوكسي، مما يوفر عزلًا كهربائيًا قويًا واستقرارًا ميكانيكيًا ممتازًا.
يناسب الأنظمة المتوافقة مع معايير IEC بجهد 12 كيلوفولت، ويُدعم درجات دقة القياس 0.2S و0.2 و0.5، بالإضافة إلى تصنيفات الحماية مثل 10P10 و10P15. يُستخدم هذا المحول في قياس التيار، وقياس الطاقة، وحماية المرحلات، ومراقبة الدوائر الفرعية، وإدخال إشارات أنظمة SCADA ضمن أنظمة التيار المتردد الداخلية التي تعمل بتردد 50 هرتز أو 60 هرتز.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز (60 هرتز عند الطلب) |
| تيار الدائرة الثانوية المصنّف | 5 أمبير أو 1 أمبير |
| تيار الدائرة الأولية المصنّف | 5 أمبير إلى 1000 أمبير |
| دقة القياس | 0.2S، 0.2، 0.5 |
| دقة الحماية | 10P10، 10P15 |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع الهيكل | هيكل داعم، مغلق بالكامل |
| بيئة التشغيل | داخلي، في ظروف رطبة أو ملوثة |
| تكوين النواة | لأغراض القياس، الحماية، أو كليهما معًا |
| الاستخدام النموذجي | لوحات التوزيع، خزائن القياس، لوحات الدوائر الفرعية |
ترميز الموديل
- L: محول تيار
- Z: هيكل داخلي داعم / عمودي
- J: تصميم معزز أو مرجعي هيكلي محسّن
- C: معزول بالراتنج الإيبوكسي، هيكل مغلق بالكامل
- 12: فئة جهد 12 كيلوفولت للأنظمة الداخلية بجهد 11 كيلوفولت و12 كيلوفولت
- G: رمز متغير هيكلي / تركيب؛ المعنى النهائي يُحدد حسب الرسم الهندسي للمصنع
- Q: رمز متغير للتركيب أو التعزيز؛ المعنى النهائي يُحدد حسب الرسم الهندسي للمصنع

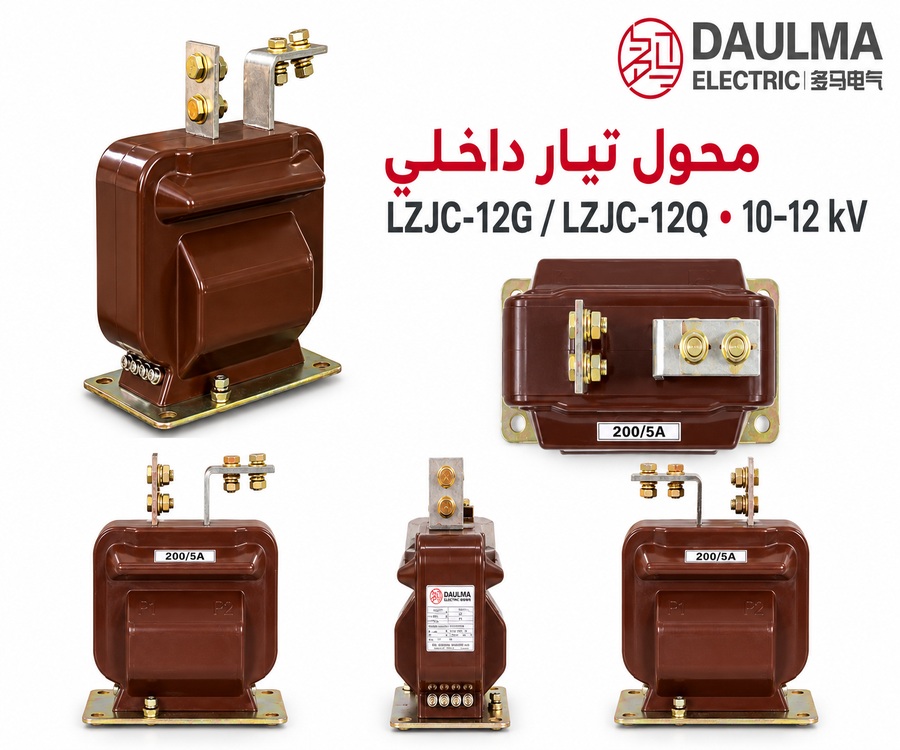

الهيكل
يتميز محولا LZJC-12G / LZJC-12Q بهيكل داعم مدمج ومغلق بالكامل مصنوع من راتنج الإيبوكسي. تكون النواة المغناطيسية الحلقيّة، بالإضافة إلى لفائف الدائرة الأولية والثانوية، مغروسة بالكامل داخل مصفوفة الراتنج، مما يضمن قوة عازلة ممتازة واستقرارًا تشغيليًا طويل الأمد. يحتوي التصميم الخارجي على أخاديد تزيد من مسافة الزحف السطحي، مما يحسّن أداء العزل في البيئات الداخلية الرطبة أو الملوثة. تقع أطراف الدائرة الأولية في الجزء العلوي لتوصيل مباشر بالقضبان أو البراغي، بينما تُرتّب أطراف الدائرة الثانوية في الجزء السفلي أو الجانبي حسب المتغير المحدد والرسم الهندسي للمشروع. يوفر هذا التصميم مقاومة ميكانيكية عالية، وسهولة وصول واضحة للأطراف، وعزلًا موثوقًا بين دوائر الجهد المتوسط (الأولية) وجهد منخفض (الثانوية).
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات توزيع متوسطة الجهد داخلية
- جهد النظام: شبكات فئة 12 كيلوفولت
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
المعايير الفنية
يُعد محولا LZJC-12G/LZJC-12Q محولاً داخليًا للتيار معزولاً بالراتنج الإيبوكسي، مصممًا لأنظمة فئة 12 كيلوفولت. يتميز بعزل من راتنج الإيبوكسي ويلتزم بمعايير IEC وGB. يتراوح تيار الدائرة الأولية من 5 أمبير إلى 1000 أمبير.
| التيار الأولي المصنّف (A) |
تركيبة درجات الدقة |
الخرج المصنّف (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المصنّف (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2/0.5 | 5P | 10P | ||||
| 5~400 | 0.2/10P 0.2S/10P 0.5/10P |
10 | 10 | 15 | 15 | 60×I1n | 150×I1n |
| 600 | 50×I1n | 120×I1n | |||||
| 800 | 50×I1n | 100×I1n | |||||
| 1000 | 45×I1n | 90×I1n | |||||
التركيب والتوصيلات

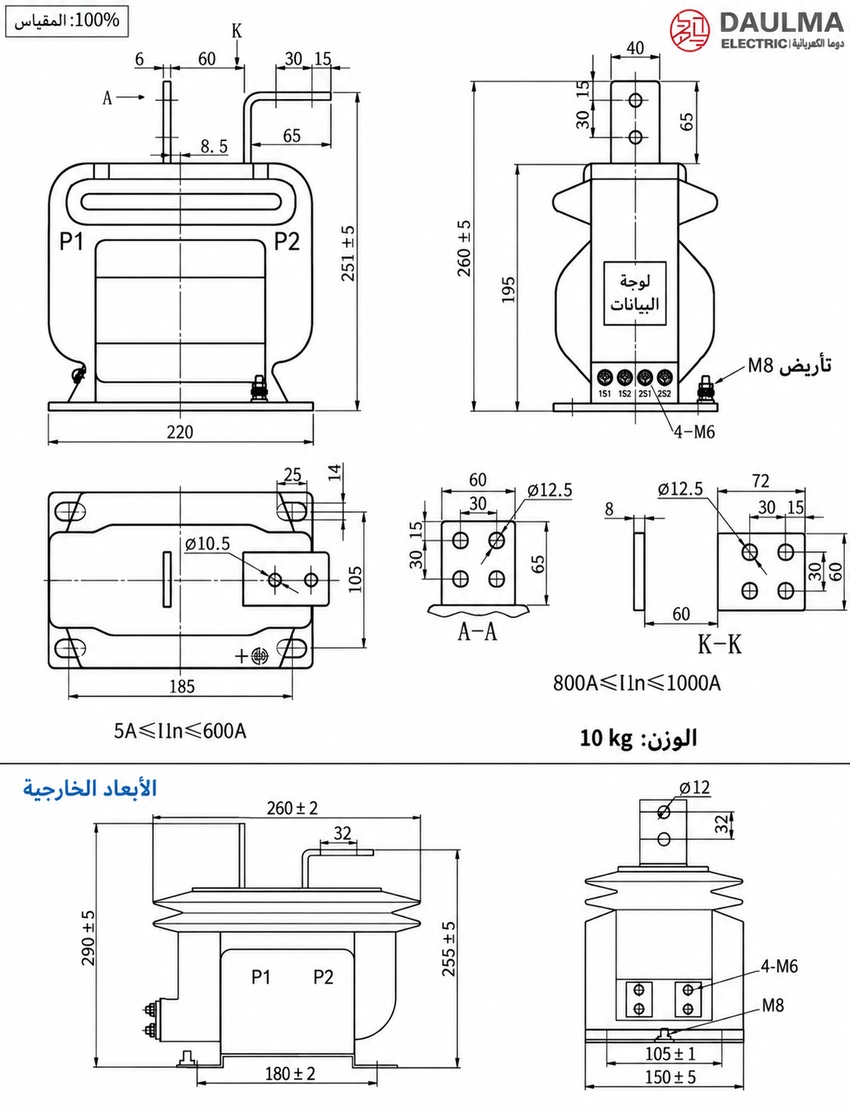

الأبعاد الخارجية
تُعرّف الأبعاد الخارجية الغلاف الفيزيائي، والمسافة بين أطراف الدائرة الأولية، ومواقع ثقوب التثبيت في القاعدة، وتخطيط أطراف الدائرة الثانوية لكلا المتغيرين LZJC-12G وLZJC-12Q. يجب التحقق من هذه الأبعاد مقابل تخطيط خزانة لوحة التوزيع لضمان الملاءمة الصحيحة، والمسافات الآمنة، وسهولة الوصول.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر LZJC-12G أو LZJC-12Q بناءً على طريقة التركيب في لوحة التوزيع، وتوجيه الأطراف، والمخطط المعتمد؛ البادئة هي متغير هيكلي ولا تؤثر على المواصفات الكهربائية.
- اختر نسبة تيار أولي من 5 أمبير إلى 1000 أمبير وفقًا للحمل، ونطاق القياس، ودراسة الحماية، مع إمكانية توفير نسب مخصصة بموجب اتفاق فني.
- حدّد تيارًا ثانويًا 1 أمبير أو 5 أمبير، واجمع بين دقة قياس 0.2S/0.2/0.5 ودقة حماية 10P10 أو 10P15، بما في ذلك أي نواة ثالثة إن وُجدت.
- احسب كل حمل عند cosφ = 0.8 عند الاقتضاء، وتأكد من خرج 10–20 فولت أمبير بالإضافة إلى التيارات الحرارية والديناميكية المحددة حسب النسبة (Ith/Idyn).
- تأكد من عزل 12/42/75 كيلوفولت، الأخاديد لزيادة الزحف، الارتفاع ≤1000 متر، درجة حرارة التشغيل +55°م، أطراف P1/P2، طريقة التركيب، والتوصيل الأرضي من نقطة واحدة.
الأسئلة الشائعة
Q1: أين يُستخدم محول التيار الداخلي LZJC-12Q بجهد 12 كيلوفولت؟
يُستخدم في لوحات توزيع متوسطة الجهد الداخلية لشبكات 12 كيلوفولت بتردد 50 هرتز. يجب أن تكون بيئة التركيب خالية من الغبار والغازات المسببة للتآكل. يرجى مراجعة كتيب التركيب للتأكد من ملاءمة الموقع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياسات الفوترة الدقيقة. يضمن هذا المحول دقة عالية ضمن تيار أولي يتراوح من 5 إلى 1000 أمبير. تواصل معنا لتأكيد معايرة المصنع حسب طلبك.
Q3: كيف يتم حساب تيار التحمل الحراري للتيار القصير؟
يعتمد تيار التحمل الحراري على التيار الأولي المصنّف، حيث يتراوح بين 45 إلى 60 ضعف التيار الأولي. تيار التحمل الديناميكي يصل إلى 150 ضعف التيار الأولي. يرجى تحديد تيار القصر الفعلي للمصنع لتأكيد المواصفات.
Q4: هل يمكن تخصيص نسبة التيار الأولي لمحولات التيار؟
نعم، يمكن تخصيص نسبة التيار الأولي لتتراوح بين 5 و1000 أمبير حسب متطلبات المشروع. تخضع جميع الطلبات المخصصة لاختبارات المصنع القياسية ومعايير IEC. أرسل مواصفاتك الفنية للحصول على عرض سعر.
Q5: ما هي المعايير الدولية المتوافق معها هذا المحول؟
يلتزم محول التيار المعزول براتنج الإيبوكسي بمعايير IEC وGB الدولية. يتميز بعزل داخلي ممتاز لأنظمة 12 كيلوفولت. يمكنك طلب شهادات الاختبار الخاصة بكل دفعة عند تقديم طلب الشراء.
Q6: لماذا يجب تجنب التكثف والاهتزاز عند تركيب المحول؟
يُصمم المحول لبيئات داخلية مستقرة بدرجات حرارة من -5°م إلى +40°م. يمنع التكثف والاهتزاز الشديد تلف العزل الإيبوكسي الداخلي. استشر مهندسي الدعم الفني إذا كانت بيئة التركيب غير مثالية.
