Ikhtisar

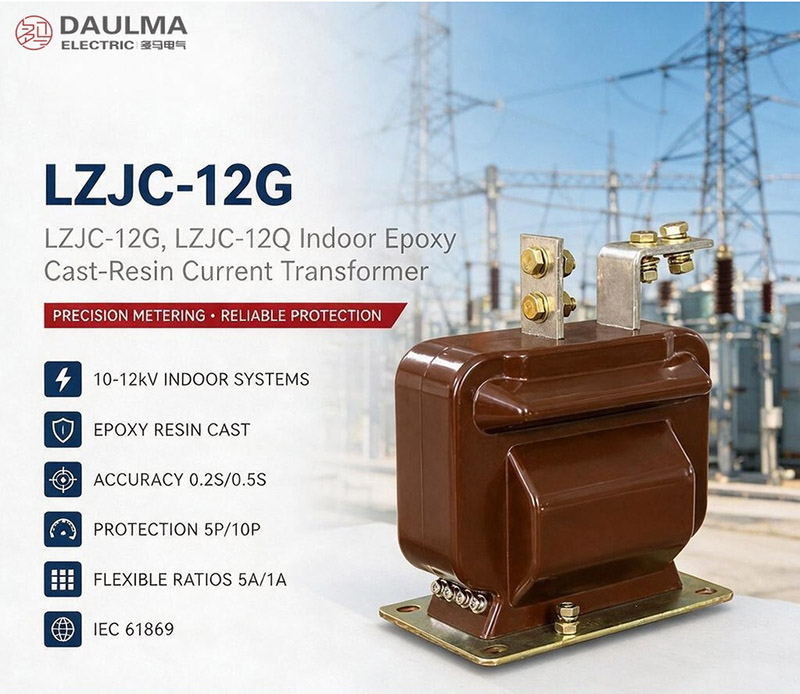

LZJC-12G / LZJC-12Q adalah transformator arus fasa tunggal tipe indoor dengan isolasi resin epoksi tuang, dirancang untuk panel switchgear tegangan menengah kelas 11kV dan 12kV. Transformator ini memiliki struktur tipe penyangga tertutup penuh dengan belitan primer, sekunder, dan inti magnetik yang terenkapsulasi dalam resin epoksi, memberikan isolasi yang kuat serta stabilitas mekanis.
Sesuai untuk sistem 12kV berbasis IEC, transformator ini mendukung kelas akurasi metering 0,2S, 0,2, dan 0,5, serta kelas proteksi seperti 10P10 dan 10P15. CT ini digunakan untuk pengukuran arus, metering energi, proteksi relai, pemantauan feeder, dan input sinyal SCADA pada sistem tenaga AC indoor berfrekuensi 50Hz atau 60Hz.
Sekilas Spesifikasi Utama
| Parameter | Rating |
|---|---|
| Kelas tegangan | 11kV / 12kV |
| Tingkat isolasi nominal | 12/42/75kV |
| Frekuensi nominal | 50Hz (60Hz atas permintaan) |
| Arus sekunder nominal | 5A atau 1A |
| Arus primer nominal | 5A hingga 1000A |
| Akurasi metering | 0,2S, 0,2, 0,5 |
| Akurasi proteksi | 10P10, 10P15 |
| Bahan isolasi | Resin epoksi tuang |
| Jenis konstruksi | Tipe penyangga, tertutup penuh |
| Lingkungan aplikasi | Indoor, kondisi lembap atau tercemar |
| Konfigurasi inti | Metering, proteksi, atau gabungan |
| Penggunaan umum | Switchgear, kabinet metering, panel feeder |
Penamaan Model
- L: Transformator arus
- Z: Struktur tipe penyangga/pilar untuk instalasi indoor
- J: Desain diperkuat atau referensi struktural tingkat lanjut
- C: Isolasi resin tuang, struktur tertutup penuh
- 12: Kelas tegangan 12kV untuk sistem indoor kelas 11kV dan 12kV
- G: Kode varian struktural/instalasi; makna pasti mengacu pada gambar pabrik
- Q: Kode varian penguatan/instalasi; makna pasti mengacu pada gambar pabrik
Konstruksi
LZJC-12G / LZJC-12Q memiliki bodi tipe penyangga kompak dan tertutup penuh dari resin epoksi tuang. Inti magnetik berbentuk cincin, bersama belitan primer dan sekunder, sepenuhnya tertanam dalam matriks resin, menjamin kekuatan dielektrik yang unggul dan stabilitas operasional jangka panjang. Desain alur eksternal meningkatkan jarak creepage permukaan, memperbaiki kinerja isolasi di lingkungan indoor yang lembap atau terkontaminasi. Terminal primer terletak di sisi atas untuk koneksi langsung ke busbar atau baut, sedangkan terminal sekunder disusun di area bawah atau samping tergantung varian spesifik dan gambar proyek. Konstruksi ini memberikan kekuatan mekanis tinggi, akses terminal yang jelas, serta isolasi andal antara rangkaian primer tegangan menengah dan rangkaian sekunder tegangan rendah.
Parameter teknis
Kondisi Layanan
- Lokasi instalasi: switchgear tegangan menengah indoor
- Tegangan sistem: jaringan kelas 12kV
- Frekuensi nominal: 50Hz
- Suhu sekitar: -5°C hingga +40°C
- Lingkungan instalasi: harus bebas dari getaran berat, debu konduktif, gas korosif, medium eksplosif, polusi berat, dan kondensasi abnormal.
Parameter Teknis
LZJC-12G/LZJC-12Q adalah transformator arus resin tuang tipe indoor untuk sistem kelas 12kV. Transformator ini menggunakan isolasi resin epoksi dan memenuhi standar IEC dan GB. Arus primer berkisar dari 5A hingga 1000A.
| Arus primer nominal (A) |
Kombinasi kelas akurasi |
Daya Keluaran Nominal (VA) |
Arus termal waktu-pendek (kA/1dtk) |
Arus dinamis nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2/0,5 | 5P | 10P | ||||
| 5~400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60×I1n | 150×I1n |
| 600 | 50×I1n | 120×I1n | |||||
| 800 | 50×I1n | 100×I1n | |||||
| 1000 | 45×I1n | 90×I1n | |||||
Instalasi dan pengkabelan
Dimensi Outline
Dimensi outline menentukan amplop fisik, jarak antar terminal primer, posisi lubang pemasangan dasar, dan tata letak terminal sekunder untuk varian LZJC-12G maupun LZJC-12Q. Dimensi ini harus diverifikasi terhadap tata letak kabinet switchgear guna memastikan kesesuaian, jarak bebas, dan aksesibilitas yang memadai.
Pemilihan dan pertanyaan umum
Panduan Pemilihan
- Pilih LZJC-12G atau LZJC-12Q berdasarkan pemasangan pada switchgear, orientasi terminal, dan gambar outline yang disetujui; sufiks tersebut bersifat struktural, bukan rating listrik.
- Pilih rasio arus primer 5A–1000A berdasarkan beban, rentang metering, dan studi proteksi; rasio khusus tersedia melalui perjanjian teknis.
- Tentukan arus sekunder 1A atau 5A dan padukan kelas metering 0,2S/0,2/0,5 dengan proteksi 10P10 atau 10P15, termasuk inti ketiga bila diperlukan.
- Hitung beban masing-masing pada cosφ 0,8 bila berlaku dan verifikasi keluaran 10VA–20VA serta Ith/Idyn spesifik rasio.
- Konfirmasi isolasi 12/42/75kV, creepage ber-alur, ketinggian ≤1000m, tugas +55°C, terminal P1/P2, pemasangan, dan grounding satu titik.
Pertanyaan Umum
T1: Apa perbedaan antara LZJC-12G dan LZJC-12Q?
Keduanya merupakan varian pemasangan dan tata letak terminal. Perbedaan pasti mengacu pada gambar pabrik; sufiks tersebut tidak mengubah rasio atau kelas akurasi.
T2: Rentang arus primer apa saja yang tersedia?
Rentang referensi adalah 5A–1000A, dengan rasio khusus proyek tersedia berdasarkan perjanjian.
T3: Kombinasi metering dan proteksi apa saja yang tersedia?
Opsi memadukan pengukuran 0,2S, 0,2, atau 0,5 dengan proteksi 10P10 atau 10P15, biasanya menggunakan inti terpisah.
T4: Apa fungsi alur eksternal?
Alur tersebut memperpanjang jalur kebocoran permukaan dan meningkatkan kinerja creepage di lingkungan indoor lembap atau terkontaminasi; tidak menjadikan CT ini cocok untuk penggunaan luar ruangan tanpa batasan.
T5: Berapa nilai maksimum ketahanan gangguan yang tercantum?
Konfigurasi 750A–1000A mencantumkan hingga 63kA arus termal dan 130kA arus dinamis, tergantung rasio dan durasi tepat.
T6: Apakah dapat ditambahkan belitan sekunder ketiga?
Kelompok terminal 3S dijelaskan untuk inti proteksi atau pemantauan tambahan. Kelas, beban, dan ketersediaan fisiknya perlu dikonfirmasi.
T7: Apakah orientasi pemasangan bebas?
Orientasi fleksibel hanya jika pemasangan mekanis, jarak bebas listrik, gaya busbar, disipasi panas, dan akses terminal tetap sesuai dengan gambar yang disetujui.
Frequently Asked Questions
Q1: Apakah transformator arus ini bisa dipasang di lingkungan luar ruang?
Tidak, produk ini khusus untuk switchgear tegangan menengah indoor. Lingkungan instalasi harus bebas dari kondensasi abnormal dan polusi berat. Hubungi kami untuk alternatif outdoor.
Q2: Berapa kapasitas tahan arus hubung singkat untuk arus primer 600A?
Untuk arus primer 600A, arus termal adalah 50×I1n dan arus dinamis 120×I1n. Nilai pasti dalam kA tunduk pada konfirmasi proyek.
Q3: Kombinasi kelas akurasi mana yang cocok untuk proteksi dan pengukuran?
Gunakan kombinasi 0.2/10P, 0.2S/10P, atau 0.5/10P. Inti pengukuran menangani metering sementara inti 10P memastikan proteksi. Kalibrasi pabrik tersedia.
Q4: Apakah transformator arus ini telah melalui uji pabrik sebelum pengiriman?
Pengujian pabrik standar dilakukan sesuai spesifikasi IEC dan GB. Detail laporan pengujian dan sertifikasi kalibrasi tunduk pada konfirmasi proyek. Hubungi kami untuk informasi lebih lanjut.
Q5: Bisakah rating arus primer dikustomisasi hingga 1000A?
Ya, arus primer standar berkisar dari 5A hingga 1000A. Rasio kustom dan kelas akurasi spesifik memerlukan verifikasi pabrik. Silakan hubungi tim penjualan kami untuk detailnya.
Q6: Aplikasi apa yang cocok untuk transformator arus resin tuang indoor ini?
Dirancang untuk panel switchgear tegangan menengah indoor kelas 12kV. Digunakan untuk pengukuran arus, monitoring, dan proteksi pada jaringan distribusi daya industri.
