Descripción general

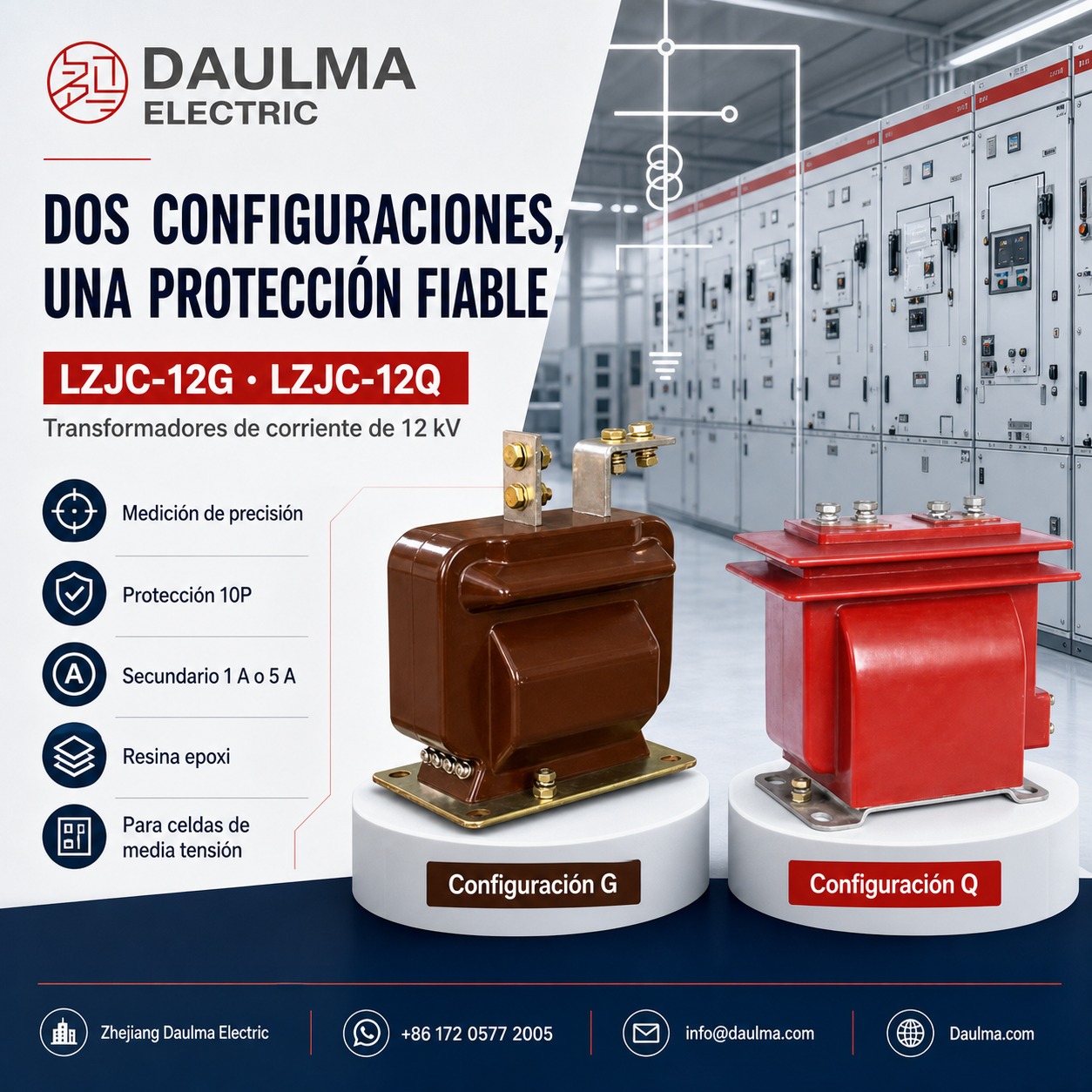

El LZJC-12G / LZJC-12Q es un transformador de corriente monofásico para interiores, con aislamiento en resina epoxi fundida, diseñado para celdas de media tensión de 11 kV y 12 kV. Cuenta con una estructura tipo soporte totalmente cerrada, donde los devanados primario y secundario, junto con el núcleo magnético, están encapsulados en resina epoxi, lo que garantiza un aislamiento robusto y estabilidad mecánica.
Adecuado para sistemas de 12 kV basados en la norma IEC, admite clases de precisión para medición de 0,2S, 0,2 y 0,5, así como clases de protección como 10P10 y 10P15. Este transformador de corriente se emplea en medición de corriente, facturación energética, protección por relés, supervisión de salidas y entrada de señales SCADA en sistemas de corriente alterna para interiores operando a 50 Hz o 60 Hz.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Corriente secundaria nominal | 5 A o 1 A |
| Corriente primaria nominal | 5 A a 1000 A |
| Precisión para medición | 0,2S, 0,2, 0,5 |
| Precisión para protección | 10P10, 10P15 |
| Material de aislamiento | Resina epoxi fundida |
| Tipo de construcción | Tipo soporte, totalmente cerrado |
| Ambiente de aplicación | Interior, condiciones húmedas o contaminadas |
| Configuración del núcleo | Medición, protección o combinado |
| Aplicación típica | Celdas de media tensión, gabinetes de medición, paneles de salida |
Designación del modelo
- L: Transformador de corriente
- Z: Estructura tipo soporte/pilar para interior
- J: Diseño reforzado o referencia estructural mejorada
- C: Aislamiento en resina epoxi fundida, estructura totalmente cerrada
- 12: Clase de tensión de 12 kV para sistemas interiores de 11 kV y 12 kV
- G: Código de variante estructural/montaje; su significado exacto se define en plano de fábrica
- Q: Código de variante reforzada/montaje; su significado exacto se define en plano de fábrica
Construcción
El LZJC-12G / LZJC-12Q presenta un cuerpo compacto tipo soporte, totalmente cerrado, fabricado en resina epoxi fundida. El núcleo magnético anular, junto con los devanados primario y secundario, está completamente embebido en la matriz de resina, garantizando una excelente rigidez dieléctrica y estabilidad operativa a largo plazo. Un diseño con ranura externa incrementa la distancia de fuga superficial, mejorando el desempeño del aislamiento en ambientes interiores húmedos o contaminados. Los terminales primarios se ubican en la parte superior para conexión directa mediante barra colectora o pernos, mientras que los terminales secundarios se disponen en la zona inferior o lateral según la variante específica y el plano del proyecto. Esta construcción ofrece alta resistencia mecánica, acceso claro a los terminales y aislamiento confiable entre los circuitos de media tensión (primario) y baja tensión (secundario).
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interiores
- Tensión del sistema: redes de clase 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
El LZJC-12G/LZJC-12Q es un transformador de corriente para interiores con aislamiento en resina epoxi, diseñado para sistemas de clase 12 kV. Cumple con las normas IEC y GB. La corriente primaria varía de 5 A a 1000 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2/0,5 | 5P | 10P | ||||
| 5~400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60×I1n | 150×I1n |
| 600 | 50×I1n | 120×I1n | |||||
| 800 | 50×I1n | 100×I1n | |||||
| 1000 | 45×I1n | 90×I1n | |||||
Instalación y cableado
Dimensiones de contorno
Las dimensiones de contorno definen la envolvente física, la separación entre terminales primarios, la posición de los orificios de montaje en la base y la disposición de los terminales secundarios para ambas variantes LZJC-12G y LZJC-12Q. Estas dimensiones deben verificarse frente al diseño del gabinete de la celda para garantizar ajuste adecuado, distancias de seguridad y accesibilidad.
Selección y preguntas frecuentes
Guía de selección
- Seleccione LZJC-12G o LZJC-12Q según el montaje en la celda, orientación de terminales y contorno aprobado; el sufijo es estructural, no indica una característica eléctrica.
- Elija una relación primaria entre 5 A y 1000 A según la carga, rango de medición y estudio de protección; relaciones personalizadas disponibles mediante acuerdo técnico.
- Especifique 1 A o 5 A y combine precisión 0,2S/0,2/0,5 para medición con 10P10 o 10P15 para protección, incluyendo un tercer núcleo si es necesario.
- Calcule cada carga con cosφ = 0,8 cuando aplique y verifique salidas de 10 VA–20 VA más Ith/Idyn específicos de la relación.
- Confirme aislamiento 12/42/75 kV, distancia de fuga con ranura, altitud ≤1000 m, servicio a +55 °C, terminales P1/P2, montaje y puesta a tierra en un solo punto.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión se requiere para facturación de energía?
Seleccione la clase 0.2S para medición de facturación. Garantiza alta precisión en rangos de corriente del 5 al 120%. Confirme la carga nominal en VA con nuestro equipo técnico.
Q2: ¿Puede instalarse este transformador de corriente en exteriores?
No, está diseñado exclusivamente para celdas de media tensión en interiores. Requiere ambientes sin condensación anormal ni gases corrosivos. Consulte opciones de aislamiento si su proyecto requiere intemperie.
Q3: ¿Cuál es la corriente térmica de corta duración máxima?
Depende de la corriente primaria nominal, alcanzando hasta 60×I1n para rangos de 5 a 400 A. La corriente dinámica nominal es de 150×I1n. Verifique los cálculos de cortocircuito de su red.
Q4: ¿Qué normativas internacionales cumple este equipo de 12 kV?
El transformador cumple estrictamente con las normas IEC y GB. Fabricado con aislamiento en resina epoxi para garantizar la seguridad en sistemas de clase 12 kV. Solicite los certificados de fábrica al realizar su pedido.
Q5: ¿Cómo se personaliza la relación de transformación para mi proyecto?
La corriente primaria nominal es configurable desde 5 A hasta 1000 A. Especifique la relación exacta requerida durante la fase de cotización. Nuestro equipo de ingeniería validará la viabilidad técnica antes de la producción.
Q6: ¿Para qué tipo de celdas se utiliza este transformador?
Se utiliza en celdas de media tensión para interiores de hasta 12 kV. Su diseño compacto en resina epoxi optimiza el espacio en tableros de distribución. Confirme las dimensiones exactas con nuestro departamento de ventas.
Q7: ¿Es compatible con redes eléctricas de 60 Hz?
La frecuencia nominal estándar de fabricación es de 50 Hz. Para aplicaciones en redes de 60 Hz, se requiere una evaluación técnica específica. Contacte a nuestro equipo para confirmar disponibilidad y ajustes de diseño.
