نظرة عامة

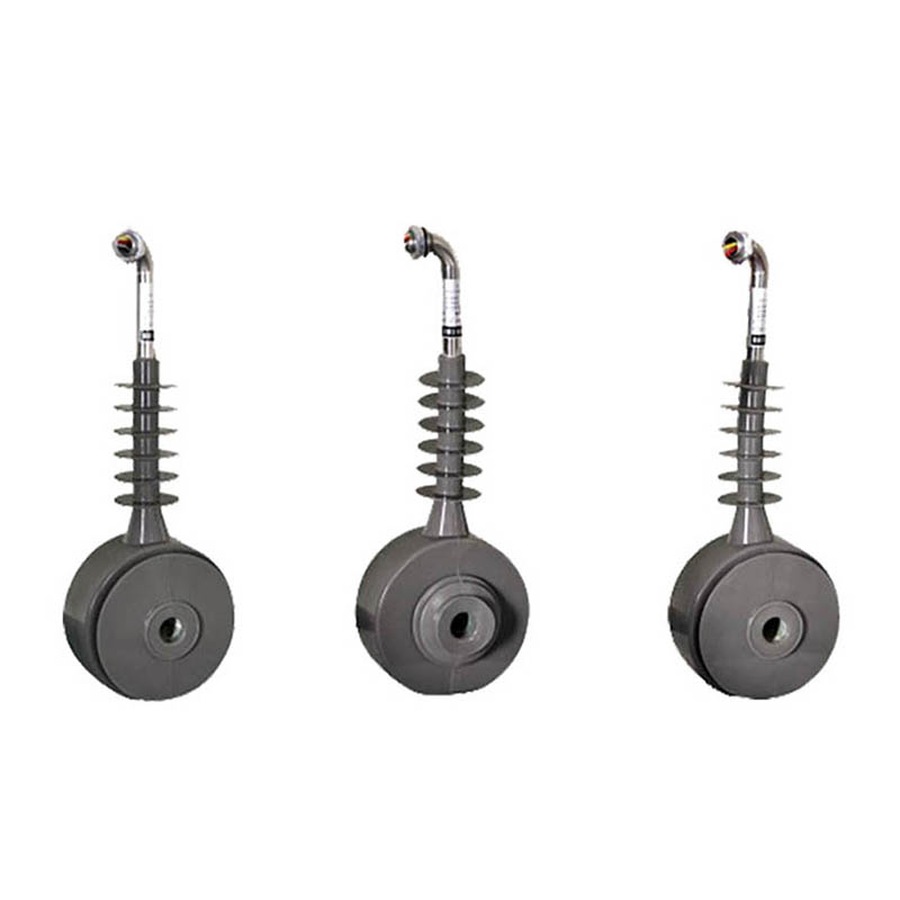

يُعد محول التيار الخارجي LZW43-10/LJ-ZW32-12 محولاً عالي الأداء ومغمورًا بالزيت، تم هندسته للتكامل المباشر مع قواطع الدوائر الفراغية من نوع ZW43 وZW32 في شبكات التوزيع متوسطة الجهد بجهد 10 كيلوفولت/12 كيلوفولت. صُمم لتطبيقات المفاتيح المركبة على الأعمدة، ويوفّر قياسًا دقيقًا للتيار، وقياس طاقة موثوقًا، وحماية فعالة ضد الأعطال—حتى في الظروف الخارجية القاسية مثل الرطوبة العالية، والضباب المالح، والغبار، والتقلبات الواسعة في درجات الحرارة.
بفضل عزله المتقدم من مطاط السيليكون، يوفر هذا المحول مقاومة استثنائية للتلوث، وقدرة عالية على منع التفريغ الكهربائي (anti-flashover)، وجهد تحمل رطب/ملوّث أعلى بنسبة 2.5 مرة مقارنةً بالمحولات الخارجية التقليدية المصنوعة من راتنج الإيبوكسي. ويضمن تصميمه المدمج والمضاد للانفجار موثوقية طويلة الأمد، ومتانة ميكانيكية، وأمانًا في البيئات الصناعية ومرافق الطاقة ذات المتطلبات العالية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 10 كيلوفولت / 12 كيلوفولت |
| مدى التيار الأولي | 20 أمبير – 1200 أمبير |
| التيار الثانوي | 5 أمبير (قياسي)، 1 أمبير (اختياري) |
| فئات الدقة | 0.2S / 0.5S / 1 / 3 / 5P10 / 5P15 / 5P20 |
| مستوى العزل (Um/Ur) | 12 كيلوفولت / 42 كيلوفولت |
| تحمل حراري (1 ثانية) | حتى 25 كيلوأمبير |
| تيار التحمل الديناميكي | حتى 63 كيلوأمبير ذروة |
| مادة العزل | مطاط السيليكون (ذو قدرة هيدروفوبية عالية) |
البناء
يتميز محول LZW43-10/LJ-ZW32-12 بتصميم مدمج ومغمور بالزيت، مُحسَّن للتركيب المباشر على قواطع الدوائر الفراغية ZW43 أو ZW32 دون الحاجة إلى حوامل إضافية. تُسمَّى أطراف اللف الأولي بوضوح P1 (المدخل) وP2 (المخرج)؛ بينما تُسمَّى أطراف اللف الثانوي S1 وS2، حيث يُستخدم S1 كمرجع قطبية لدوائر القياس والحماية. يكون الخرج الثانوي القياسي 5 أمبير، مع توفر خيار 1 أمبير للتطبيقات التي تتطلب أسلاكًا طويلة.
يتم تغليف قلب المحول بزيت عازل عالي الجودة داخل غلاف مصنوع من مطاط السيليكون عالي الهيدروفوبية. توفر هذه المادة مقاومة فائقة للتسلّق الكهربائي (creepage resistance)، واستقرارًا ممتازًا ضد الأشعة فوق البنفسجية، وأداءً استثنائيًا في البيئات الرطبة أو الملوثة. ويضمن الهيكل الميكانيكي القوي مقاومة الصدمات وتشغيلًا مضادًا للانفجار، مما يحسّن بشكل كبير من عمر الخدمة مقارنةً بالتصاميم القديمة المبنية على راتنج الإيبوكسي.
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤ 1000 متر
- مدى درجة حرارة المحيط: -40°م إلى +45°م
- البيئة: خارجية، مناسبة للرطوبة العالية، والضباب المالح، والتلوث الصناعي
- اتجاه التركيب: عمودي، مثبت مباشرة على قاطع دائرة فراغي متوافق
البيانات الفنية
مرجع البيانات
| الطراز | التيار الأولي المقنن (أمبير) |
التيار الثانوي المقنن (أمبير) |
فئة الدقة والخرج المقنن (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|
| LZW32-10(12) LZW43-10(12) |
20 / 30 / 50 | 5 (1) | 10P10: 5 / 10 / 10 فولت أمبير | 10(12)/42 |
| 50 / 100 / 150 | 5 (1) | 10P10: 10 / 15 / 15 فولت أمبير | 10(12)/42 | |
| 100 / 200 / 300 | 5 (1) | 10P10: 10 / 15 / 15 فولت أمبير | 10(12)/42 | |
| LZW32-10(12) LZW43-10(12) |
200 / 400 / 600 | 5 (1) | 10P10: 10 / 15 / 20 فولت أمبير | 10(12)/42 |
| 600 / 1000 / 1200 | 5 (1) | 10P10: 20 / 30 / 40 فولت أمبير | 10(12)/42 |
التركيب والتوصيلات

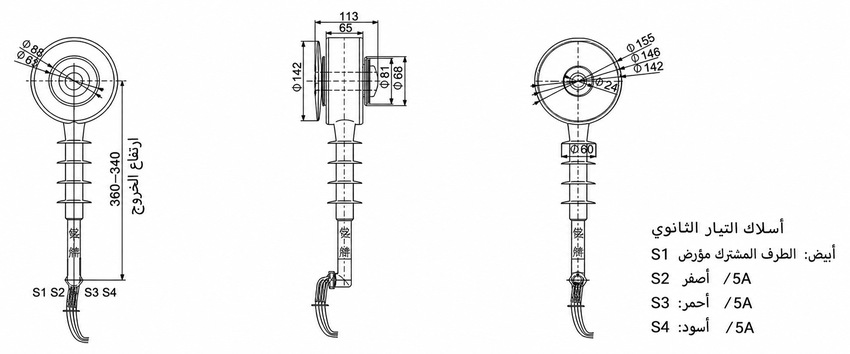

مخطط التركيب
يتم تركيب محولات التيار هذه مباشرةً على قواطع الدوائر الفراغية ZW43 أو ZW32 باستخدام قواعد التثبيت المدمجة. تأكد من مرور الموصلات الأولية بسلاسة عبر الفتحة المركزية، وأن يتم توجيه أسلاك اللف الثانوي بعيدًا عن المكونات عالية الجهد. تحقق دائمًا من قطبية الأطراف: يواجه P1 مصدر الطاقة، ويتصل S1 باتجاه جهاز القياس أو الحماية.
الأبعاد الخارجية
| الطراز | الطول (ملم) | العرض (ملم) | الارتفاع (ملم) | الوزن (كغ) |
|---|---|---|---|---|
| LZW43-10 / LJ-ZW32-12 | 120 | 120 | 280 | تقريبًا 8.5 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- الخطوة 1: تأكد من أن جهد النظام (10 كيلوفولت أو 12 كيلوفولت) يتطابق مع تصنيف المحول.
- الخطوة 2: اختر تصنيف التيار الأولي بما يعادل 1.2–1.5 مرة من تيار الحمل المستمر المتوقع.
- الخطوة 3: اختر فئة الدقة حسب التطبيق—0.2S/0.5S للقياس التجاري؛ 5P10/5P20 لأغراض الحماية.
- الخطوة 4: تحقق من التوافق الميكانيكي مع طراز قاطع الدائرة الفراغي ZW32 أو ZW43 الخاص بك.
- الخطوة 5: احسب الحمل الثانوي الكلي (مقاومة الأسلاك + مقاومة الجهاز) وتأكد من أنه لا يتجاوز القدرة المقدرة (بالفولت أمبير) للمحول.
- الخطوة 6: في المناطق الساحلية أو شديدة التلوث، تأكد من أن غلاف مطاط السيليكون يستوفي متطلبات المسافة التسلّقية المحلية.
- الخطوة 7: حدّد خرجًا ثانويًا بتيار 1 أمبير فقط إذا كانت هناك حاجة لتمديدات كابلات طويلة لتقليل فقد النحاس.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار هذا في بيئات خارجية قاسية؟
نعم، مصمم للتركيب الخارجي. يتحمل درجات حرارة من -40 إلى +45 درجة مئوية والرطوبة العالية. يرجى تأكيد مواصفات البيئة الخاصة بمشروعك عند الطلب.
س2: ما هو مستوى العزل الكهربائي المتاح لهذا المحول؟
مستوى العزل القياسي هو 10(12)/42 كيلوفولت. يناسب تطبيقات 10 و12 كيلوفولت لقواطع الدوائر الفراغية. تواصل معنا لتحديد متطلبات العزل الخاصة بمشروعك.
س3: أي فئة دقة يجب اختيارها لحماية القواطع؟
اختر فئة الدقة 10P10 لأغراض الحماية. يوفر تيارات ثانوية مقننة تبلغ 5 أمبير مع أحمال خرج تتراوح بين 5 إلى 40 فولت أمبير.
س4: هل تتوفر تيارات أولية مخصصة غير المذكورة في الجدول؟
التيارات الأولية القياسية تتراوح من 20 إلى 1200 أمبير. يمكن توفير تيارات مخصصة بناءً على متطلبات المشروع. اتصل بفريق المبيعات للحصول على عرض سعر.
س5: هل يتم توفير شهادات المعايرة والفحص مع الشحنة؟
تُصدر شهادات الفحص والمعايرة بناءً على متطلبات المشروع. يتم إجراء اختبارات المصنع القياسية قبل الشحن. تواصل معنا لتأكيد تفاصيل الشهادات المطلوبة.
س6: ما هي التطبيقات الرئيسية لمحول التيار LZW43-10؟
يُستخدم بشكل أساسي في لوحات التوزيع الخارجية ومحطات التحويل بجهود 10 و12 كيلوفولت. مثالي لقياس وحماية شبكات التوزيع الكهربائية.
