अवलोकन

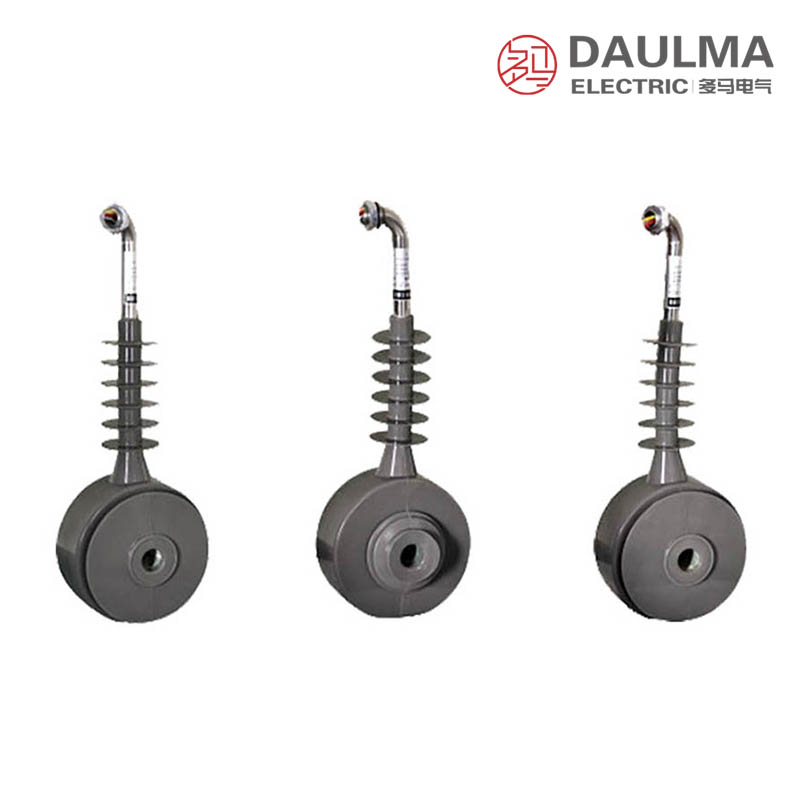

LZW43-10/LJ-ZW32-12 आउटडोर करंट ट्रांसफॉर्मर एक उच्च-प्रदर्शन वाला, तेल-अपगढ़ित करंट ट्रांसफॉर्मर है जिसे 10kV/12kV मध्यम-वोल्टेज वितरण नेटवर्क में ZW43 और ZW32 वैक्यूम सर्किट ब्रेकर के साथ सीधे एकीकरण के लिए डिज़ाइन किया गया है। पोल-माउंटेड स्विचगियर अनुप्रयोगों के लिए डिज़ाइन किया गया, यह उच्च आर्द्रता, नमक की धुंध, धूल और व्यापक तापमान परिवर्तन जैसी कठोर आउटडोर परिस्थितियों में भी सटीक करंट मापन, विश्वसनीय ऊर्जा मीटरिंग और मजबूत दोष सुरक्षा प्रदान करता है।
उन्नत सिलिकॉन रबर इन्सुलेशन के साथ निर्मित, यह CT असाधारण प्रदूषण प्रतिरोध, फ्लैशओवर रोधी क्षमता और गीले/प्रदूषित परिस्थितियों में वोल्टेज सहनशक्ति प्रदान करता है जो पारंपरिक एपॉक्सी-रेजिन आउटडोर ट्रांसफॉर्मरों की तुलना में 2.5 गुना अधिक है। इसका कॉम्पैक्ट, विस्फोट-रोधी डिज़ाइन उपयोगिता और औद्योगिक वातावरण में दीर्घकालिक विश्वसनीयता, यांत्रिक टिकाऊपन और सुरक्षा सुनिश्चित करता है।

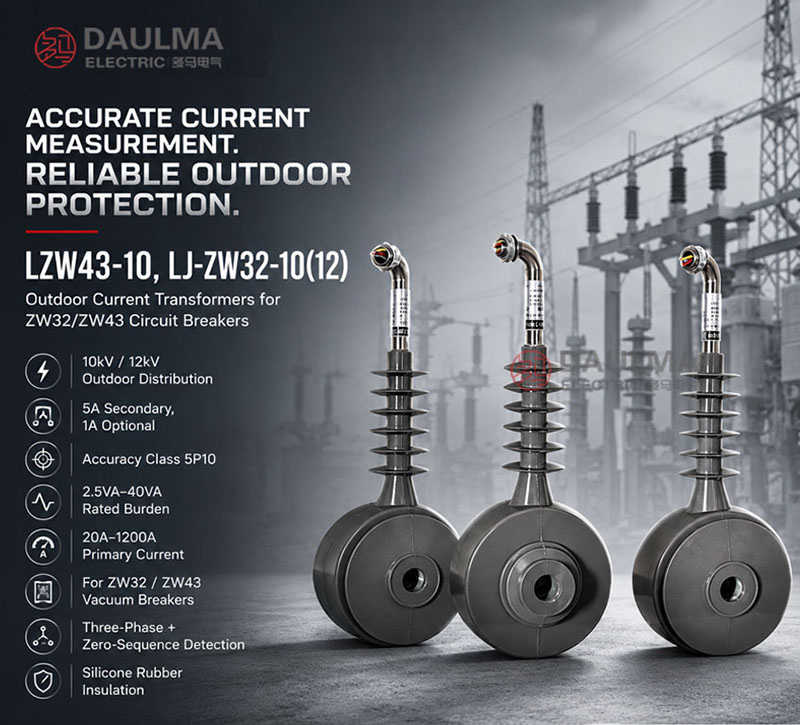

प्रमुख रेटिंग्स सारांश
| पैरामीटर | मान |
|---|---|
| सिस्टम वोल्टेज | 10kV / 12kV |
| प्राथमिक धारा सीमा | 20A – 1200A |
| द्वितीयक धारा | 5A (मानक), 1A (वैकल्पिक) |
| शुद्धता वर्ग | 0.2S / 0.5S / 1 / 3 / 5P10 / 5P15 / 5P20 |
| इन्सुलेशन स्तर (Um/Ur) | 12kV / 42kV |
| थर्मल वहन क्षमता (1s) | अधिकतम 25kA |
| गतिज वहन धारा | अधिकतम 63kA शिखर |
| इन्सुलेशन सामग्री | सिलिकॉन रबर (उच्च जल-विरोधी गुण) |
निर्माण

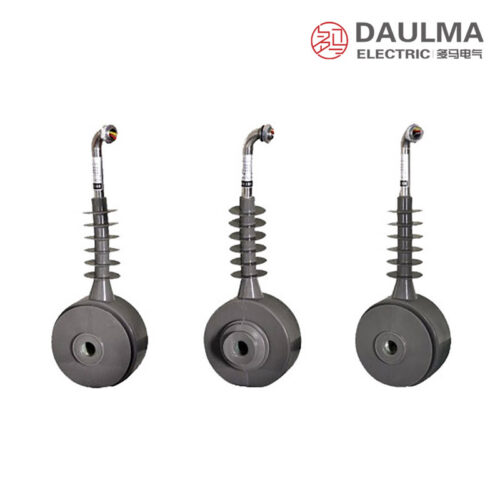

LZW43-10/LJ-ZW32-12 में एक कॉम्पैक्ट, तेल-अपगढ़ित डिज़ाइन है जो ZW43 या ZW32 वैक्यूम सर्किट ब्रेकर पर अतिरिक्त ब्रैकेट के बिना सीधे माउंटिंग के लिए अनुकूलित है। प्राथमिक टर्मिनल स्पष्ट रूप से P1 (इनपुट) और P2 (आउटपुट) के रूप में चिह्नित हैं; द्वितीयक टर्मिनल S1 और S2 के रूप में लेबल किए गए हैं, जहाँ S1 मीटरिंग और सुरक्षा सर्किट के लिए ध्रुवता संदर्भ के रूप में कार्य करता है। मानक द्वितीयक आउटपुट 5A है, जबकि लंबी दूरी की वायरिंग अनुप्रयोगों के लिए 1A विकल्प के रूप में उपलब्ध है।
ट्रांसफॉर्मर का कोर उच्च-जल-विरोधी गुण वाले सिलिकॉन रबर से निर्मित हाउसिंग के भीतर उच्च-ग्रेड इन्सुलेटिंग तेल में सीलबंद है। यह सामग्री उत्कृष्ट क्रीपेज प्रतिरोध, उत्कृष्ट UV स्थिरता और गीले या प्रदूषित वातावरण में श्रेष्ठ प्रदर्शन प्रदान करती है। मजबूत यांत्रिक संरचना प्रभाव प्रतिरोध और विस्फोट-रोधी संचालन सुनिश्चित करती है, जो पारंपरिक एपॉक्सी-आधारित डिज़ाइनों की तुलना में सेवा जीवन को काफी बढ़ाती है।
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- ऊंचाई: ≤ 1000m
- परिवेश तापमान सीमा: -40°C से +45°C
- वातावरण: आउटडोर, उच्च आर्द्रता, नमक की धुंध और औद्योगिक प्रदूषण के लिए उपयुक्त
- स्थापना अभिविन्यास: ऊर्ध्वाधर, संगत वैक्यूम सर्किट ब्रेकर पर सीधे माउंटेड
तकनीकी डेटा
डेटा संदर्भ
| मॉडल | रेटेड प्राथमिक धारा (A) |
रेटेड द्वितीयक धारा (A) |
शुद्धता वर्ग और रेटेड आउटपुट (VA) |
इन्सुलेशन स्तर (kV) |
|---|---|---|---|---|
| LZW32-10(12) LZW43-10(12) |
20 / 30 / 50 | 5 (1) | 10P10: 5 / 10 / 10 VA | 10(12)/42 |
| 50 / 100 / 150 | 5 (1) | 10P10: 10 / 15 / 15 VA | 10(12)/42 | |
| 100 / 200 / 300 | 5 (1) | 10P10: 10 / 15 / 15 VA | 10(12)/42 | |
| LZW32-10(12) LZW43-10(12) |
200 / 400 / 600 | 5 (1) | 10P10: 10 / 15 / 20 VA | 10(12)/42 |
| 600 / 1000 / 1200 | 5 (1) | 10P10: 20 / 30 / 40 VA | 10(12)/42 |
इंस्टॉलेशन और वायरिंग

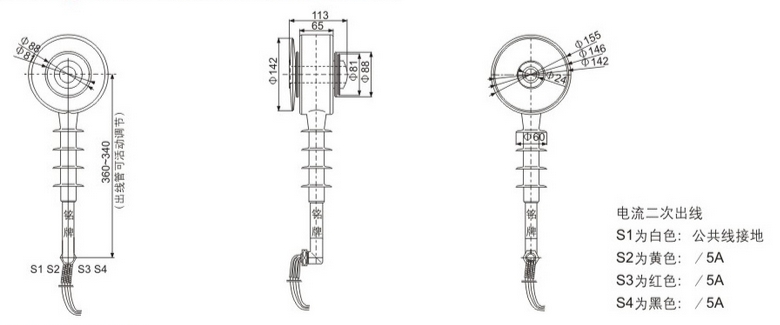

स्थापना आरेख
ये करंट ट्रांसफॉर्मर एकीकृत माउंटिंग बेस का उपयोग करके ZW43 या ZW32 वैक्यूम सर्किट ब्रेकर पर सीधे माउंट होते हैं। सुनिश्चित करें कि प्राथमिक चालक केंद्र छिद्र से साफ़ रूप से गुजरते हैं और द्वितीयक वायरिंग को उच्च-वोल्टेज घटकों से दूर मार्गदर्शित किया जाता है। हमेशा टर्मिनल ध्रुवता सत्यापित करें: P1 बिजली स्रोत की ओर है, और S1 मीटरिंग या सुरक्षा उपकरण की ओर जुड़ता है।
आउटलाइन आयाम
| मॉडल | L (mm) | W (mm) | H (mm) | वजन (kg) |
|---|---|---|---|---|
| LZW43-10 / LJ-ZW32-12 | 120 | 120 | 280 | लगभग 8.5 |
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- चरण 1: सुनिश्चित करें कि सिस्टम वोल्टेज (10kV या 12kV) ट्रांसफॉर्मर रेटिंग से मेल खाता है।
- चरण 2: प्राथमिक धारा रेटिंग का चयन अपेक्षित निरंतर भार धारा के 1.2–1.5 गुना पर करें।
- चरण 3: अनुप्रयोग के आधार पर शुद्धता वर्ग चुनें—राजस्व मीटरिंग के लिए 0.2S/0.5S; सुरक्षा रिले के लिए 5P10/5P20।
- चरण 4: अपने विशिष्ट ZW32 या ZW43 सर्किट ब्रेकर मॉडल के साथ यांत्रिक संगतता सत्यापित करें।
- चरण 5: कुल द्वितीयक भार (वायरिंग + उपकरण प्रतिबाधा) की गणना करें और सुनिश्चित करें कि यह ट्रांसफॉर्मर के रेटेड VA से अधिक न हो।
- चरण 6: तटीय या अत्यधिक प्रदूषित क्षेत्रों के लिए, सुनिश्चित करें कि सिलिकॉन रबर हाउसिंग स्थानीय क्रीपेज दूरी आवश्यकताओं को पूरा करती है।
- चरण 7: केवल तभी 1A द्वितीयक आउटपुट निर्दिष्ट करें जब तांबे के नुकसान को कम करने के लिए लंबे केबल रन की आवश्यकता हो।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मैं ZW32 सर्किट ब्रेकर पर LZW43-10 CT का उपयोग कर सकता हूँ?
उत्तर: यांत्रिक संगतता की पुष्टि की जानी चाहिए। हालांकि दोनों मॉडल अपने संबंधित ब्रेकर परिवारों के लिए डिज़ाइन किए गए हैं, क्रॉस-इंस्टॉलेशन के लिए एडाप्टर ब्रैकेट की आवश्यकता हो सकती है। आगे बढ़ने से पहले निर्माता से परामर्श करें।
प्रश्न: यदि संचालन के दौरान द्वितीयक वाइंडिंग खुली छोड़ दी जाती है तो क्या होता है?
उत्तर: खुली द्वितीयक कई kV के खतरनाक रूप से उच्च वोल्टेज उत्पन्न कर सकती है, जिससे इन्सुलेशन विफलता, उपकरण क्षति और कर्मचारी जोखिम का खतरा होता है। प्राथमिक को एनर्जाइज़ करने से पहले हमेशा द्वितीयक को शॉर्ट-सर्किट करें या उचित भार से जोड़ें।
प्रश्न: क्या 12kV रेटिंग 10kV सिस्टम के साथ संगत है?
उत्तर: हाँ। LJ-ZW32-12 10kV और 12kV दोनों के लिए रेटेड है। 10kV सिस्टम पर उपयोग सुरक्षित है और बढ़ी हुई इन्सुलेशन मार्जिन प्रदान करता है।
प्रश्न: स्थापना के दौरान ध्रुवता की पहचान कैसे करें?
उत्तर: P1 प्राथमिक इनपुट है (स्रोत की ओर); S1 द्वितीयक ध्रुवता टर्मिनल है। सही चरण संबंध सुनिश्चित करने के लिए S1 को मीटरिंग या सुरक्षा उपकरण की ओर जोड़ें।
प्रश्न: क्या ये ट्रांसफॉर्मर उच्च-ऊंचाई स्थापना के लिए उपयुक्त हैं?
उत्तर: मानक इकाइयाँ ≤ 1000m ऊंचाई के लिए रेटेड हैं। इससे ऊपर, IEC 60071-2 के अनुसार डी-रेटिंग आवश्यक है। यदि 1000m से ऊपर स्थापित कर रहे हैं, तो उच्च-ऊंचाई विकल्पों के लिए निर्माता से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या यह करंट ट्रांसफॉर्मर वैक्यूम सर्किट ब्रेकर पर सीधे माउंट किया जा सकता है?
हाँ, यह ऊर्ध्वाधर स्थापना के लिए डिज़ाइन किया गया है। यह संगत वैक्यूम सर्किट ब्रेकर पर सीधे माउंट हो सकता है। सटीक माउंटिंग आयामों के लिए तकनीकी ड्रॉइंग की पुष्टि करें।
Q2: क्या यह आउटडोर CT उच्च आर्द्रता और नमक की धुंध वाले क्षेत्रों के लिए उपयुक्त है?
हाँ, इसकी सिलिकॉन रबर इन्सुलेशन इसे कठोर वातावरण के लिए उपयुक्त बनाती है। यह -40°C से +45°C तापमान में उच्च आर्द्रता और औद्योगिक प्रदूषण सहन कर सकता है। विस्तृत परीक्षण रिपोर्ट के लिए संपर्क करें।
Q3: इस मॉडल के लिए उपलब्ध प्राथमिक धारा (primary current) अनुपात क्या हैं?
यह 20A से 1200A तक के विभिन्न रेटेड प्राथमिक धाराओं में उपलब्ध है। द्वितीयक धारा 5A या 1A हो सकती है, और 10P10 शुद्धता वर्ग मानक है। विशिष्ट अनुपात अनुकूलन के लिए फैक्ट्री से पुष्टि करें।
Q4: 12kV संस्करण के लिए इन्सुलेशन स्तर और रेटेड आउटपुट क्या है?
12kV मॉडल का इन्सुलेशन स्तर 12/42 kV है। रेटेड आउटपुट धारा अनुपात के आधार पर 5 VA से 40 VA (10P10 वर्ग) तक होता है। प्रोजेक्ट आवश्यकताओं के अनुसार सटीक VA रेटिंग चुनें।
Q5: क्या शिपमेंट से पहले इन करंट ट्रांसफॉर्मरों पर गुणवत्ता जाँच की जाती है?
हाँ, सभी इकाइयों पर मानक इन्सुलेशन और कार्यप्रदर्शन जाँच की जाती है। विशिष्ट परीक्षण प्रमाण पत्र और डिलीवरी समय की पुष्टि के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
Q6: यह LZW43-10 आउटडोर करंट ट्रांसफॉर्मर किस निर्माता द्वारा आपूर्ति किया जाता है?
यह उत्पाद Daulma द्वारा निर्मित और आपूर्ति किया जाता है। यह 10kV/12kV आउटडोर स्विचगियर एप्लिकेशन के लिए विशेष रूप से डिज़ाइन किया गया है। OEM आवश्यकताओं और बल्क ऑर्डर के लिए सीधे निर्माता से पूछताछ करें।
