Обзор
Трансформатор тока наружной установки LZW43-10/LJ-ZW32-12 — это высокопроизводительный масляный трансформатор тока, разработанный для прямой интеграции с вакуумными выключателями ZW43 и ZW32 в распределительных сетях среднего напряжения 10 кВ/12 кВ. Предназначен для применения в опорных КРУН, обеспечивает точное измерение тока, надежный учёт электроэнергии и устойчивую защиту от коротких замыканий даже в тяжелых наружных условиях: при высокой влажности, солевом тумане, пыли и значительных колебаниях температуры.
Благодаря передовой изоляции из кремнийорганической резины (силиконовой резины) данный ТТ обладает исключительной стойкостью к загрязнению, повышенной устойчивостью к перекрытиям и выдерживаемым напряжениям во влажных и загрязненных условиях, превышающим показатели традиционных эпоксидных трансформаторов наружной установки до 2,5 раз. Компактная взрывобезопасная конструкция гарантирует долговечность, механическую прочность и безопасность эксплуатации в сложных условиях энергосистем и промышленных объектов.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 10 кВ / 12 кВ |
| Диапазон первичного тока | 20 А – 1200 А |
| Вторичный ток | 5 А (стандартно), 1 А (по заказу) |
| Классы точности | 0,2S / 0,5S / 1 / 3 / 5P10 / 5P15 / 5P20 |
| Уровень изоляции (Um/Ur) | 12 кВ / 42 кВ |
| Термическая стойкость (1 с) | до 25 кА |
| Электродинамическая стойкость | до 63 кА (амплитудное значение) |
| Материал изоляции | Кремнийорганическая резина (высокая гидрофобность) |
Конструкция
Модель LZW43-10/LJ-ZW32-12 выполнена в компактном масляном исполнении, оптимизированном для прямой установки на вакуумные выключатели ZW43 или ZW32 без дополнительных кронштейнов. Первичные выводы четко маркированы: P1 (вход) и P2 (выход); вторичные выводы обозначены как S1 и S2, причем S1 является полярным выводом для цепей учета и защиты. Стандартный вторичный ток — 5 А; вариант 1 А доступен по запросу для линий с большой протяженностью.
Сердечник трансформатора залит высококачественным изоляционным маслом и размещен в корпусе из кремнийорганической резины с высокой гидрофобностью. Этот материал обеспечивает превосходную стойкость к утечкам тока по поверхности, отличную устойчивость к УФ-излучению и надежную работу во влажных и загрязненных условиях. Прочная механическая конструкция гарантирует ударопрочность и взрывобезопасность, значительно увеличивая срок службы по сравнению с устаревшими эпоксидными аналогами.
Технические параметры
Условия эксплуатации
- Высота над уровнем моря: ≤ 1000 м
- Диапазон температуры окружающей среды: от –40 °C до +45 °C
- Условия окружающей среды: наружная установка, пригодна для условий высокой влажности, солевого тумана и промышленных загрязнений
- Положение при монтаже: вертикальное, непосредственно на совместимый вакуумный выключатель
Технические данные
Справочные данные
| Модель | Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности и номинальная мощность (ВА) |
Уровень изоляции (кВ) |
|---|---|---|---|---|
| LZW32-10(12) LZW43-10(12) |
20 / 30 / 50 | 5 (1) | 10P10: 5 / 10 / 10 ВА | 10(12)/42 |
| 50 / 100 / 150 | 5 (1) | 10P10: 10 / 15 / 15 ВА | 10(12)/42 | |
| 100 / 200 / 300 | 5 (1) | 10P10: 10 / 15 / 15 ВА | 10(12)/42 | |
| LZW32-10(12) LZW43-10(12) |
200 / 400 / 600 | 5 (1) | 10P10: 10 / 15 / 20 ВА | 10(12)/42 |
| 600 / 1000 / 1200 | 5 (1) | 10P10: 20 / 30 / 40 ВА | 10(12)/42 |
Установка и подключение

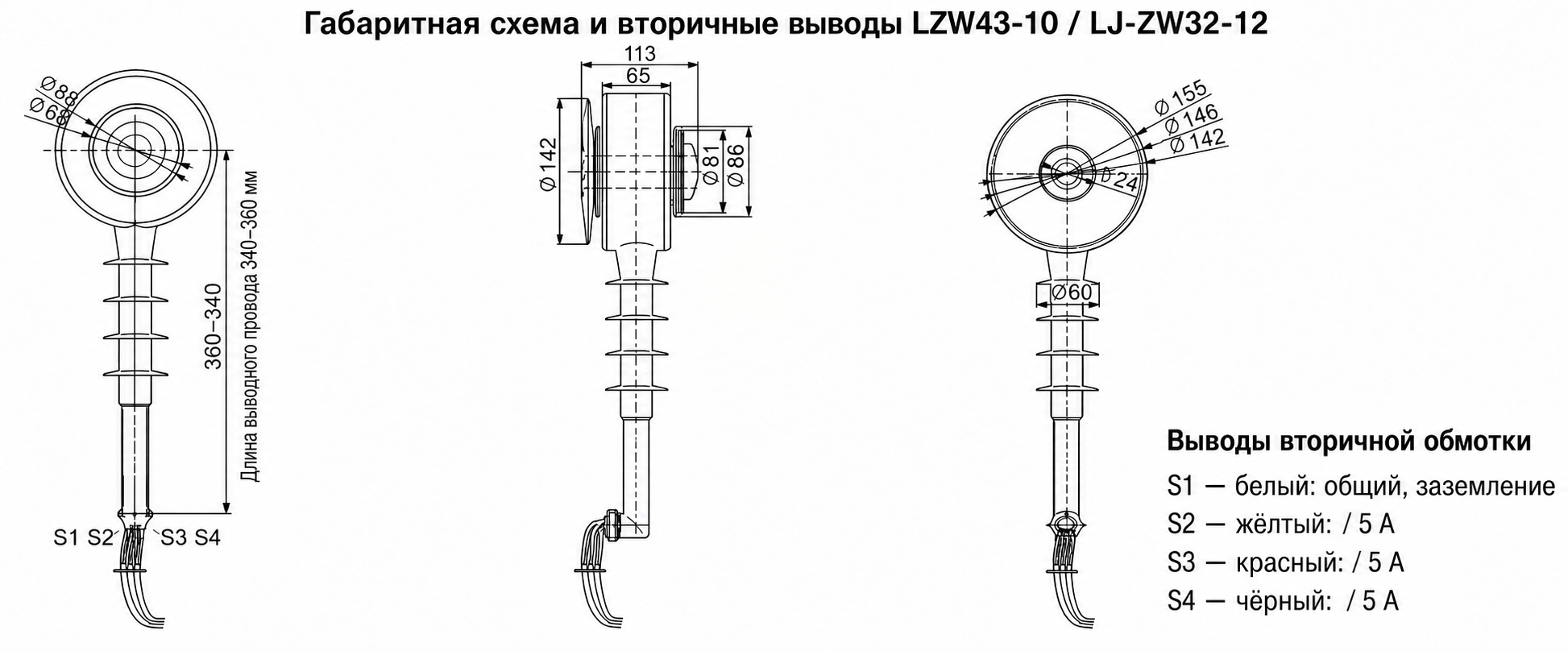

Схема монтажа
Эти трансформаторы тока устанавливаются непосредственно на вакуумные выключатели ZW43 или ZW32 с использованием встроенных монтажных оснований. Убедитесь, что первичные проводники проходят строго через центральное отверстие, а вторичные цепи проложены вдали от высоковольтных элементов. Всегда проверяйте полярность выводов: P1 направлен в сторону источника питания, а S1 подключается к прибору учета или устройству защиты.
Габаритные размеры
| Модель | Длина L (мм) | Ширина W (мм) | Высота H (мм) | Масса (кг) |
|---|---|---|---|---|
| LZW43-10 / LJ-ZW32-12 | 120 | 120 | 280 | ≈ 8,5 |
Подбор и частые вопросы
Руководство по выбору
- Шаг 1: Убедитесь, что напряжение сети (10 кВ или 12 кВ) соответствует номиналу трансформатора.
- Шаг 2: Выберите номинальный первичный ток в 1,2–1,5 раза выше ожидаемого длительного рабочего тока нагрузки.
- Шаг 3: Определите класс точности в зависимости от назначения: 0,2S/0,5S — для коммерческого учета; 5P10/5P20 — для релейной защиты.
- Шаг 4: Проверьте механическую совместимость с конкретной моделью выключателя ZW32 или ZW43.
- Шаг 5: Рассчитайте суммарную вторичную нагрузку (сопротивление проводов + устройств) и убедитесь, что она не превышает номинальную мощность (ВА) трансформатора.
- Шаг 6: Для прибрежных или сильно загрязненных районов убедитесь, что корпус из кремнийорганической резины соответствует местным требованиям по длине пути утечки.
- Шаг 7: Вторичный ток 1 А следует указывать только при необходимости прокладки длинных кабельных трасс для минимизации потерь в меди.
Часто задаваемые вопросы
В: Можно ли использовать трансформатор тока LZW43-10 с выключателем ZW32?
О: Необходимо проверить механическую совместимость. Хотя обе модели предназначены для своих семейств выключателей, межмодельная установка может потребовать адаптерных кронштейнов. Перед монтажом проконсультируйтесь с производителем.
В: Что произойдет, если вторичная обмотка окажется разомкнутой при работе?
О: Разомкнутая вторичная обмотка может генерировать опасно высокие напряжения (несколько кВ), что ведет к пробою изоляции, повреждению оборудования и угрозе для персонала. Всегда замыкайте вторичную цепь накоротко или подключайте к расчетной нагрузке до включения первичной цепи.
В: Совместим ли номинал 12 кВ с сетями 10 кВ?
О: Да. Модель LJ-ZW32-12 рассчитана на оба напряжения — 10 кВ и 12 кВ. Её использование в сетях 10 кВ безопасно и обеспечивает повышенный изоляционный запас.
В: Как определить полярность при монтаже?
О: P1 — вход первичной обмотки (со стороны источника питания); S1 — полярный вывод вторичной обмотки. Подключайте S1 к прибору учета или устройству защиты для обеспечения правильного фазового соотношения.
В: Подходят ли эти трансформаторы для установки на больших высотах?
О: Стандартные изделия рассчитаны на высоту ≤ 1000 м. При установке выше требуется снижение параметров в соответствии с IEC 60071-2. Для высот более 1000 м обращайтесь к производителю за специальными модификациями.
Часто задаваемые вопросы
Q1: Как влияет высота более 1000 метров на работу трансформаторов LZW43-10?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных проектов требуется снижение номинальных параметров или специальное исполнение. Уточняйте условия эксплуатации у инженеров.
Q2: Какой класс точности указан в технических данных для моделей LZW32-12?
В базовой комплектации предусмотрен класс точности 10P10 для цепей защиты. Номинальная мощность вторичной нагрузки варьируется от 5 до 30 ВА в зависимости от тока. Запросите опросный лист для подбора.
Q3: Какие заводские испытания проходят трансформаторы тока перед отгрузкой заказчику?
Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний. Проверяется соответствие заявленным параметрам изоляции 10(12)/42 кВ. Документация о качестве входит в базовый комплект поставки.
Q4: Допускается ли горизонтальный монтаж данных трансформаторов на вакуумные выключатели?
Инструкция предусматривает исключительно вертикальное положение при установке. Трансформаторы монтируются непосредственно на совместимый вакуумный выключатель. Согласуйте компоновку ячейки с техническим отделом.
Q5: Для каких условий окружающей среды подходят трансформаторы серии LZW43-10?
Оборудование предназначено для наружной установки в сложных климатических условиях. Конструкция устойчива к влажности, солевому туману и загрязнениям при температуре от –40 до +45 °C.
Q6: Возможно ли изготовление трансформаторов с нестандартными коэффициентами трансформации?
Производство изделий с индивидуальными первичными токами осуществляется под конкретный проект. Стандартный ряд включает значения от 20 до 1200 А. Свяжитесь с отделом продаж для расчета сроков.
