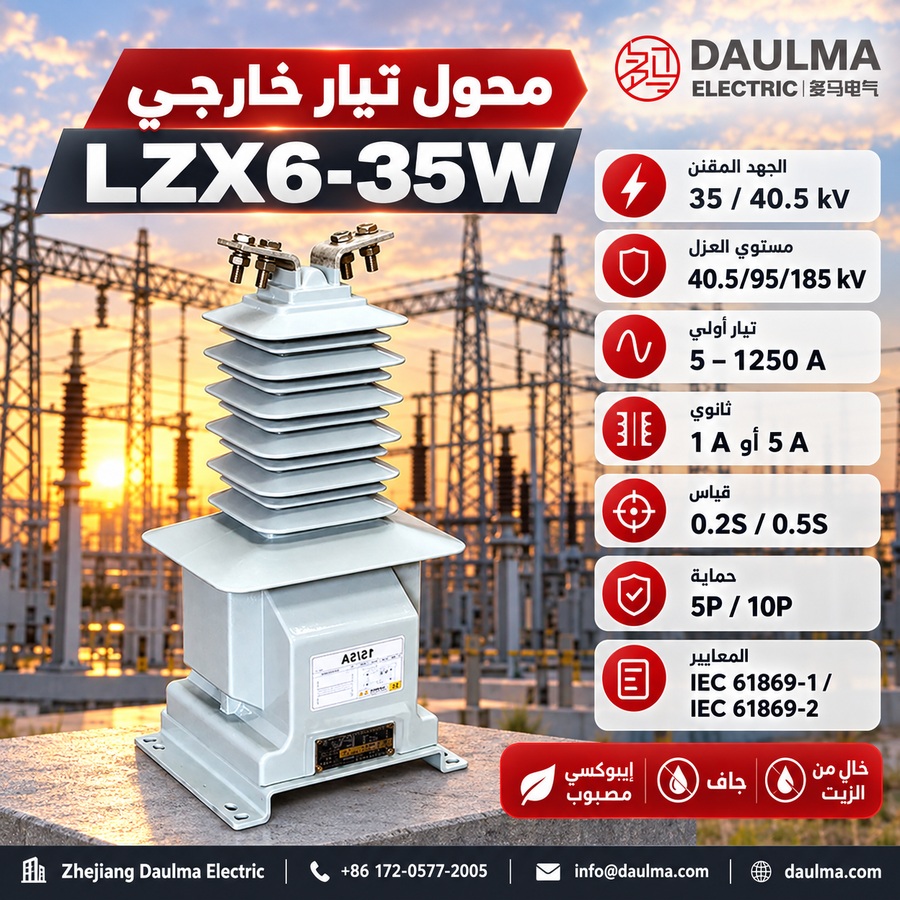

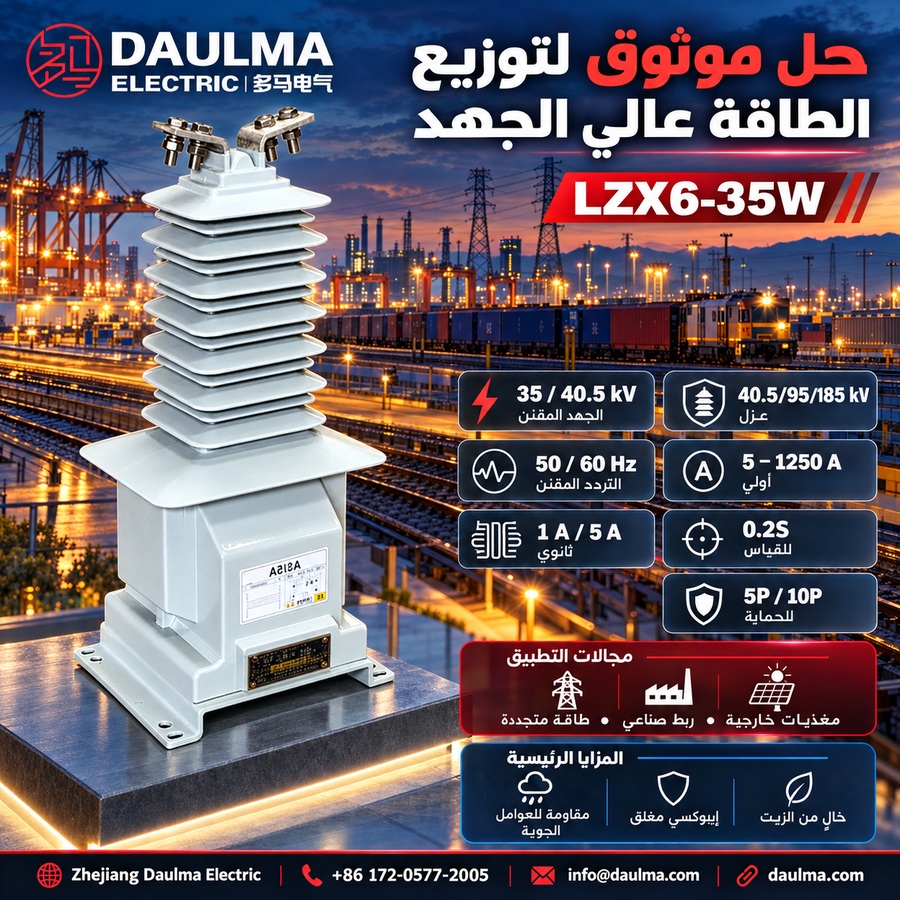

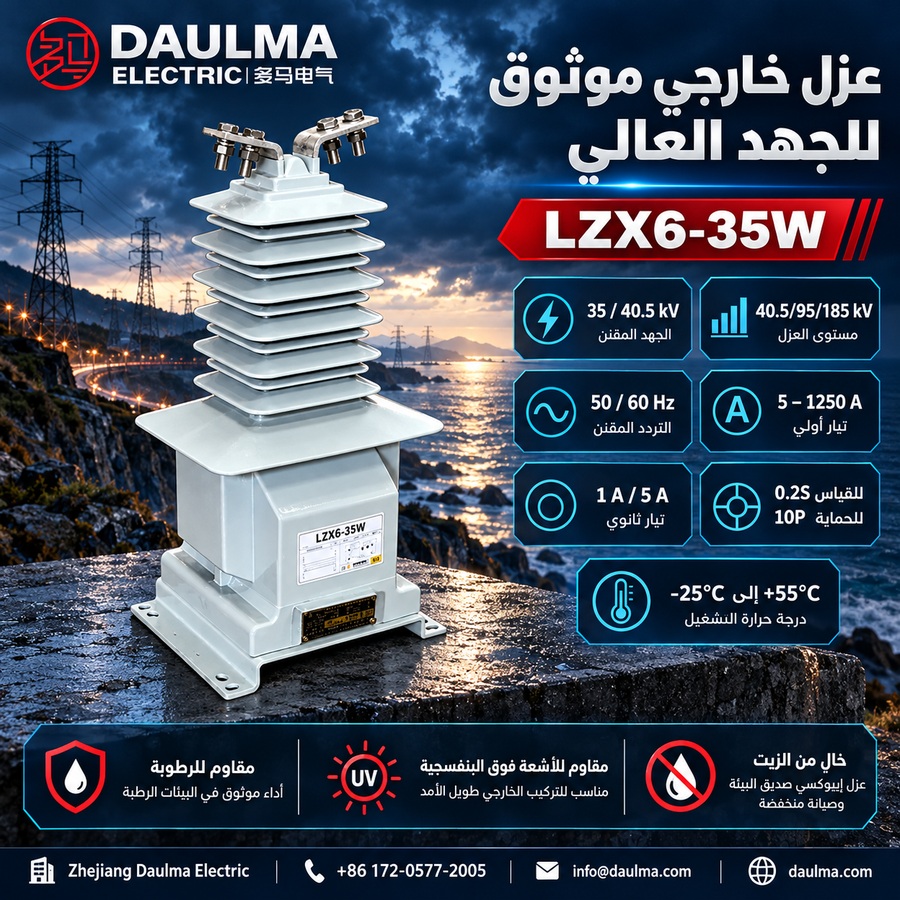

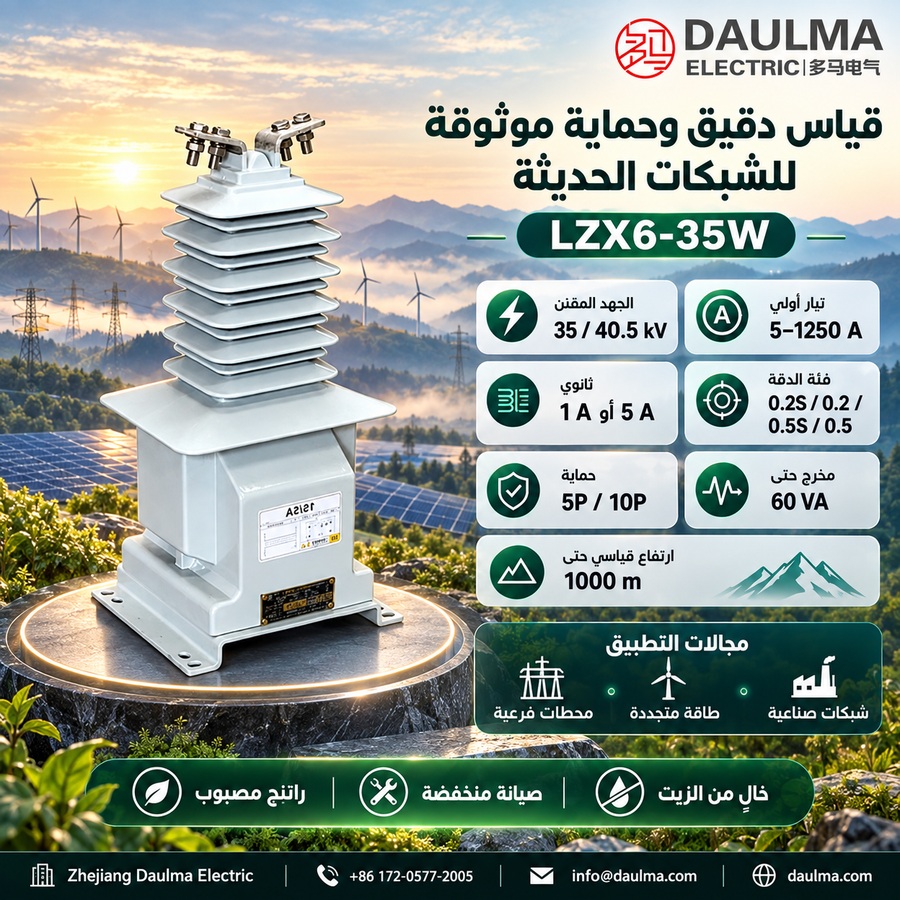

نظرة عامة
يُعد محول التيار LZX6-35W من الفئة 35 كيلو فولت / 40.5 كيلو فولت، وهو محول تيار عالي الجهد خارجي ذو هيكل جاف مغلق بالكامل ومصنوع من راتنج الإيبوكسي المصبوب. تم تصميمه للعمل الموثوق في البيئات الخارجية المكشوفة، حيث يوفر أداءً عازلًا قويًّا ومتانة ميكانيكية دون استخدام زيت المحولات.
تم تصميمه لتطبيقات القياس والحماية على حدٍّ سواء، ويُدعم درجات دقة مثل 0.2S و0.5 و5P/10P وفقًا لمعايير IEC. تشمل التركيبات النموذجية محطات فرعية خارجية بجهد 35 كيلو فولت، وخليات التغذية، وتوصيلات الشبكات الصناعية، ونقاط الربط مع مصادر الطاقة المتجددة التي تتطلب محولات أجهزة خالية من الزيت وسهلة الصيانة.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 35kV / 40.5kV |
| مستوى العزل المقنن | 40.5/95/185kV |
| التردد المقنن | 50Hz أو 60Hz |
| تيار الثانوي المقنن | 5A أو 1A |
| درجات دقة القياس | 0.2S, 0.2, 0.5S, 0.5 |
| درجات دقة الحماية | 5P, 10P |
| ظروف التركيب | خارجي |
| نوع العزل | راتنج إيبوكسي مصبوب (نوع جاف) |
| التطبيق | قياس التيار، قياس الطاقة، حماية المرحلات |
| نوع الهيكل | عمودي، مثبت على عمود |
| هل يحتوي على زيت؟ | لا (خالي من الزيت) |
| التركيز التصميمي | عزل خارجي، دقة، موثوقية الحماية |

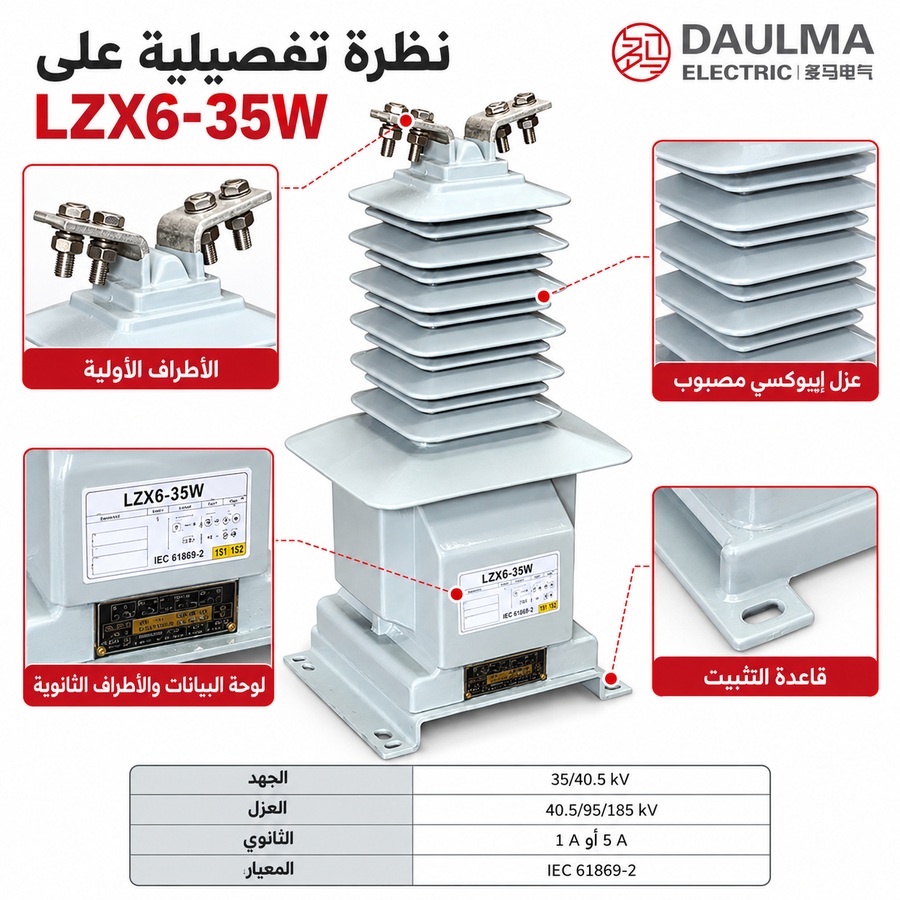

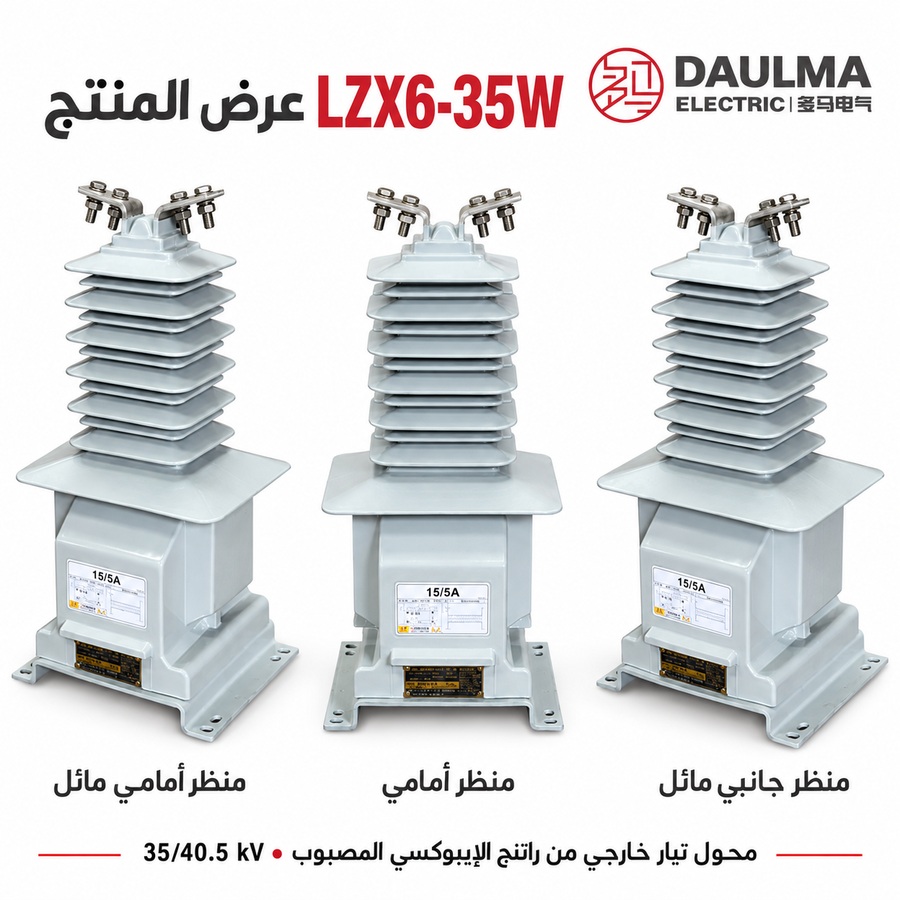

البناء
يتميز محول التيار LZX6-35W ببنية خارجية جافة عالية الجهد من راتنج الإيبوكسي المصبوب. يتم تغليف كامل مجموعة القلب واللفات داخل جسم صلب من الإيبوكسي مغلق تمامًا، مما يلغي الحاجة إلى زيت العزل ويوفر مقاومة ممتازة ضد الرطوبة والإشعاع فوق البنفسجي والغبار والتقلبات الحرارية. يضمن التصميم الميكانيكي العمودي متانة هيكلية عالية للتثبيت الخارجي على الهياكل الداعمة أو إطارات المفاتيح الكهربائية. يمر الموصل الأساسي عبر مركز الجسم المصبوب، بينما تكون اللفات الثانوية مدمجة داخل مصفوفة الراتنج وتُخرج عبر كتل طرفية معزولة. ويُحقق هذا البناء الأحادي استقرارًا عازلًا طويل الأمد، ومسافة زحف عالية لظروف التلوث الخارجية، وحصانة ضد تسرب السوائل أو مخاطر الحريق المرتبطة بالبدائل المملوءة بالسوائل.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة الجو: -25°C إلى +55°C كمرجع
- الارتفاع: ≤ 1000m في ظروف الخدمة القياسية؛ ويمكن الاتفاق على ارتفاعات أعلى
- الحالة الجوية: لا توجد تلوث شديد أو غازات مسببة للتآكل أو أجواء متفجرة تتجاوز حدود التصميم
- التعرض الخارجي: مناسب للرطوبة والتعرض للأشعة فوق البنفسجية وتطبيقات العزل المقاومة للتتبع
- ظروف التركيب: لا يوجد صدمات شديدة أو اهتزاز غير طبيعي أو إجهاد ميكانيكي يتجاوز حدود التصميم
- مكان التركيب: خارجي
المعاملات الفنية
يُعد محول التيار LZX6-35W محول تيار خارجي مصنوع من راتنج الإيبوكسي المصبوب، مصنّف لأنظمة الفئة 35kV / 40.5kV، ويتميز بتصميم معزول بالراتنج المصبوب ومناسب لدرجات حرارة جو تتراوح بين -25°C و+55°C وارتفاعات قياسية تصل إلى 1000 متر. وهو متوافق مع المعايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2، ويدعم تيارات أولية من 5A إلى 1250A مع درجات دقة متعددة وأعباء مخرَجة.
نسبة تيار واحدة
| التيار الأولي المقنن (A) |
درجات الدقة / القدرة المخرَجة المقننة (VA) | التيار الحراري المقنن للقصْر (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31.5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112.5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
نسبة مركبة أو لفتان ثانويتان
| التيار الأولي المقنن (A) |
درجات الدقة / القدرة المخرَجة المقننة (VA) |
التيار الحراري للقصْر (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 30 | 31.5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112.5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

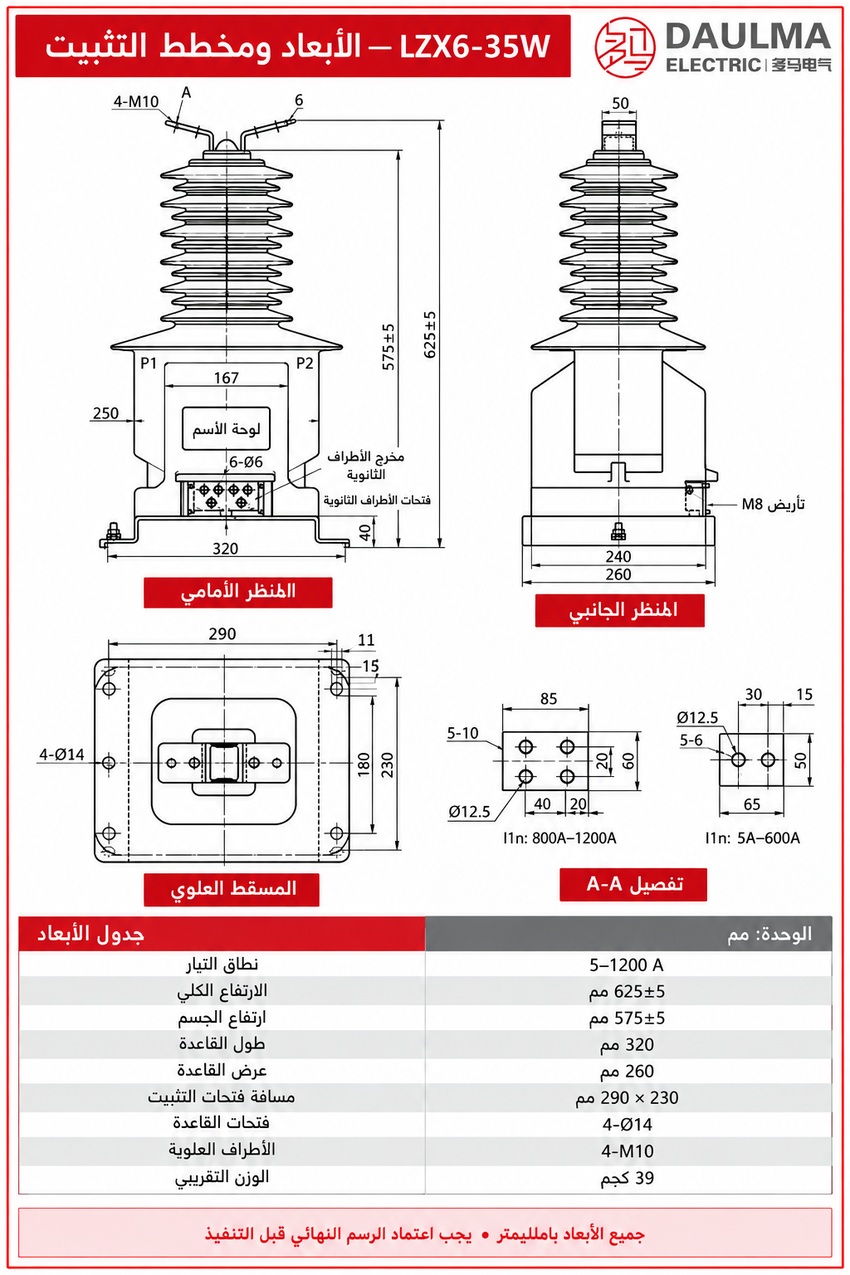

مخطط التركيب
تم تصميم محول التيار الخارجي LZX6-35W المصنوع من راتنج الإيبوكسي المصبوب ليتم تثبيته بإحكام على الهياكل الداعمة باستخدام الأجهزة المتوفرة. تأكد من المحاذاة الصحيحة مع الموصلات الأولية والحفاظ على المسافات الآمنة المطلوبة كما هو محدد في مخطط التركيب.

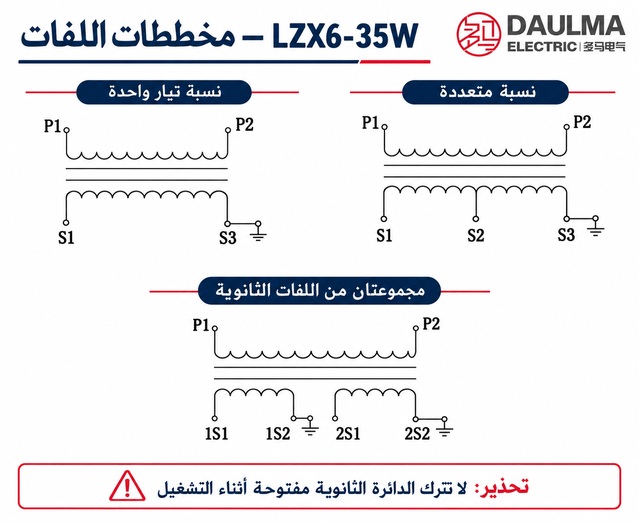

مخطط التوصيل
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من بيئة العزل الخارجية. ابدأ بتنسيق 40.5/95/185kV، ثم حدد الارتفاع، شدة التلوث، الحد الأدنى لمسافة الزحف، الأشعة فوق البنفسجية، التتبع، التكاثف، الدورات الحرارية ومعايير الاختبار الخارجية المطلوبة.
- اختر نسبة تيار أولي بين 5A–1250A بنسب واحدة أو متعددة. استخدم الحمل الطبيعي، والسعة المستقبلية، ونطاق القياس؛ ولللفة ذات النسب المتعددة، اطلب ضمان الدقة والمخرج عند كل نسبة مختارة.
- اختر درجة دقة القياس وVA الخاصة بالنسبة. تشمل الخيارات 0.2S و0.2 و0.5S و0.5 مع مخارج تتراوح بين 10VA–60VA حسب الترتيب (أحادي/متعدد النسب) والتيار الأولي.
- حدد لفات الحماية بشكل منفصل. تشير النظرة العامة إلى 5P و10P، لكن الجدول التفصيلي لا يذكر عبء الحماية أو ALF؛ لذا يجب تحديد درجة الحماية الكاملة وVA والمقاومة الثانوية ومتطلبات المرحلات.
- تحقق من بيانات العطل والتركيب. احصل على تيار القصر الحراري RMS مع مدته، والتيار الديناميكي الذروي، وواجهة الدائرة الأولية، وأحمال التركيب، وتحميل الرياح، وعلبة الأطراف، والتوصيل بالأرض، والمخطط الخارجي المعتمد للتركيب الخارجي.
الأسئلة الشائعة
Q1: هل يصلح محول التيار LZX6-35W للتركيب في البيئات الخارجية؟
نعم، مصمم خصيصاً للتطبيقات الخارجية. يتميز بغلاف من راتنج الإيبوكسي المقاوم للأشعة فوق البنفسجية والرطوبة. يرجى تأكيد ظروف التلوث البيئي مع المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لقياسات الفوترة. يضمن هذا المحول دقة عالية ضمن تيارات أولية تتراوح بين 5A و1250A. تواصل معنا لمعايرة المصنع.
Q3: ما هي قدرة تحمل تيار القصر الحراري والديناميكي؟
يعتمد التحمل على التيار الأولي المقنن، حيث يصل التيار الديناميكي إلى 200 ضعف التيار الأولي. يجب تحديد تيار النظام الفعلي لتأكيد المواصفات الدقيقة.
Q4: كيف يتم إثبات توافق المحول مع معايير الجهد العالي؟
يتوافق المحول مع معايير IEC 61869 وGB/T 20840 لأنظمة 35kV و40.5kV. يتم إصدار شهادات المطابقة القياسية من المصنع. اطلب وثائق الاختبار عند الطلب.
Q5: متى يتم تخصيص تصميم المحول للمرتفعات العالية؟
يتم التخصيص عند تجاوز ارتفاع الموقع 1000 متر. يتطلب ذلك تعديلات في مستويات العزل لضمان الأداء الآمن. حدد موقع المشروع عند الاستفسار لتأكيد التصميم.
Q6: ما نوع العزل المستخدم في محول التيار الخارجي هذا؟
يعتمد المحول على راتنج الإيبوكسي المصبوب كعزل كهربائي وميكانيكي خالٍ من الزيت. يوفر هذا التصميم مقاومة عالية للتتبع. تواصل معنا لمزيد من التفاصيل.
