ภาพรวม

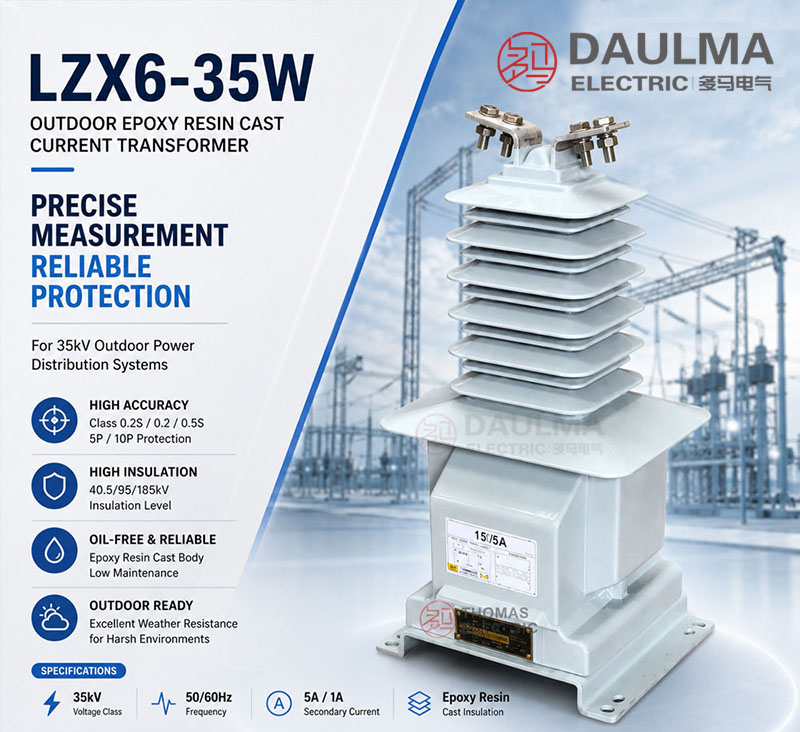

LZX6-35W เป็นตัวแปลงกระแสไฟฟ้าแรงสูงชนิดกลางแจ้ง ระดับแรงดัน 35kV / 40.5kV โครงสร้างแบบแห้ง (dry-type) หุ้มทั้งหมดด้วยเรซินอีพอกซีหล่อขึ้นรูป (cast-resin) ออกแบบมาเพื่อให้ทำงานได้อย่างเชื่อถือได้ในสภาพแวดล้อมกลางแจ้ง ให้สมรรถนะฉนวนและกำลังเชิงกลที่ทนทาน โดยไม่ต้องใช้น้ำมันหม้อแปลง
ออกแบบสำหรับทั้งการวัดค่า (metering) และการป้องกัน (protection) รองรับชั้นความแม่นยำ เช่น 0.2S, 0.5 และ 5P/10P ตามมาตรฐาน IEC การติดตั้งทั่วไป ได้แก่ สถานีไฟฟ้าย่อยกลางแจ้ง 35kV, เบย์สายป้อน (feeder bays), จุดเชื่อมต่อระบบไฟฟ้าอุตสาหกรรม และจุดเชื่อมต่อพลังงานหมุนเวียน ที่ต้องการตัวแปลงเครื่องมือแบบไม่มีน้ำมันและบำรุงรักษาง่าย
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ | ค่าที่กำหนด |
|---|---|
| ระดับแรงดัน | 35kV / 40.5kV |
| ระดับฉนวนที่กำหนด | 40.5/95/185kV |
| ความถี่ที่กำหนด | 50Hz หรือ 60Hz |
| กระแสทุติยภูมิที่กำหนด | 5A หรือ 1A |
| ชั้นความแม่นยำสำหรับวัดค่า | 0.2S, 0.2, 0.5S, 0.5 |
| ชั้นความแม่นยำสำหรับป้องกัน | 5P, 10P |
| สภาพการติดตั้ง | กลางแจ้ง |
| ประเภทฉนวน | เรซินอีพอกซีหล่อขึ้นรูป (dry-type) |
| การใช้งาน | วัดกระแสไฟฟ้า, วัดพลังงานไฟฟ้า, ป้องกันรีเลย์ |
| ประเภทโครงสร้าง | แบบเสา (pillar-type), ติดตั้งบนเสา |
| บรรจุน้ำมันหรือไม่? | ไม่ (ไม่มีน้ำมัน) |
| จุดเน้นการออกแบบ | ฉนวนสำหรับกลางแจ้ง, ความแม่นยำ, ความน่าเชื่อถือในการป้องกัน |
โครงสร้าง
LZX6-35W มีโครงสร้างแบบแห้งกลางแจ้งแรงสูง ทำจากเรซินอีพอกซีหล่อขึ้นรูป แกนและขดลวดทั้งหมดถูกห่อหุ้มไว้ในตัวเรซินทึบที่ปิดสนิท ไม่จำเป็นต้องใช้น้ำมันฉนวน และให้ความต้านทานที่ยอดเยี่ยมต่อความชื้น, รังสี UV, ฝุ่นละออง และการเปลี่ยนแปลงอุณหภูมิ โครงสร้างแบบเสาให้ความแข็งแรงเชิงกลสูง สำหรับการติดตั้งกลางแจ้งบนโครงรับหรือเฟรมสวิตช์เกียร์ ตัวนำกระแสปฐมภูมิผ่านตรงกลางของตัวเรซิน ในขณะที่ขดลวดทุติยภูมิถูกฝังอยู่ภายในแมทริกซ์เรซิน และเชื่อมต่อออกทางบล็อกเทอร์มินัลที่มีฉนวนหุ้ม โครงสร้างแบบโมโนลิธิกนี้ให้เสถียรภาพทางไดอิเล็กตริกระยะยาว ระยะ creepage สูงสำหรับสภาพสกปรกกลางแจ้ง และปลอดภัยจากอันตรายจากการรั่วไหลหรือไฟไหม้ที่พบในอุปกรณ์แบบบรรจุของเหลว
พารามิเตอร์ทางเทคนิค
เงื่อนไขการใช้งาน
- อุณหภูมิแวดล้อม: -25°C ถึง +55°C (อ้างอิง)
- ระดับความสูง: ≤ 1000m ภายใต้เงื่อนไขการใช้งานมาตรฐาน; ระดับความสูงมากกว่านี้ตามข้อตกลง
- สภาพบรรยากาศ: ไม่มีมลภาวะรุนแรง ก๊าซกัดกร่อน หรือบรรยากาศระเบิดเกินขีดจำกัดการออกแบบ
- การสัมผัสกลางแจ้ง: เหมาะสำหรับการใช้งานที่ต้องการฉนวนทนความชื้น ทนรังสี UV และทนการ tracking
- สภาพการติดตั้ง: ไม่มีแรงกระแทก แรงสั่นสะเทือนผิดปกติ หรือความเค้นเชิงกลเกินขีดจำกัดการออกแบบ
- สถานที่ติดตั้ง: กลางแจ้ง
พารามิเตอร์ทางเทคนิค
LZX6-35W เป็นตัวแปลงกระแสไฟฟ้าแบบหล่อเรซินอีพอกซีชนิดกลางแจ้ง สำหรับระบบระดับแรงดัน 35kV / 40.5kV ออกแบบด้วยฉนวนเรซินหล่อ ใช้งานได้ในอุณหภูมิแวดล้อม -25°C ถึง +55°C และระดับความสูงมาตรฐานสูงสุด 1000m สอดคล้องกับมาตรฐาน IEC 61869-1, IEC 61869-2, GB/T 20840.1 และ GB/T 20840.2 รองรับกระแสปฐมภูมิ 5A ถึง 1250A พร้อมชั้นความแม่นยำและ burden เอาต์พุตหลายระดับ
อัตราส่วนกระแสเดี่ยว
| กระแสปฐมภูมิที่กำหนด (A) | ชั้นความแม่นยำ / เอาต์พุตที่กำหนด (VA) | กระแสความร้อนชั่วคราวที่กำหนด (kA/1s) | กระแสไดนามิกที่กำหนด (kA) | |||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31.5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112.5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
อัตราส่วนผสมหรือขดลวดทุติยภูมิสองชุด
| กระแสปฐมภูมิที่กำหนด (A) | ชั้นความแม่นยำ / เอาต์พุตที่กำหนด (VA) |
กระแสความร้อนชั่วคราว (kA/1s) | กระแสไดนามิกที่กำหนด (kA) | |||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 30 | 31.5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112.5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
หากข้อมูลของผู้ใช้งานอยู่นอกเหนือขอบเขตที่ระบุข้างต้น อาจต้องมีข้อตกลงระหว่างผู้ผลิตและผู้ซื้อ
การติดตั้งและการเดินสาย
แผนผังการติดตั้ง
ตัวแปลงกระแสไฟฟ้า LZX6-35W แบบหล่อเรซินอีพอกซีชนิดกลางแจ้ง ออกแบบมาให้ติดตั้งอย่างมั่นคงบนโครงรับโดยใช้อุปกรณ์ยึดที่ให้มา ตรวจสอบให้แน่ใจว่าจัดแนวให้ตรงกับตัวนำกระแสปฐมภูมิ และรักษาระยะห่างที่กำหนดตามแผนผังการติดตั้ง
แผนผังการเดินสาย
การเลือกและคำถามที่พบบ่อย
คู่มือการเลือกใช้งาน
- ตรวจสอบสภาพแวดล้อมฉนวนกลางแจ้ง. เริ่มจากระดับการประสานฉนวน 40.5/95/185kV จากนั้นระบุระดับความสูง, ความรุนแรงของมลภาวะ, ระยะ creepage ต่ำสุด, รังสี UV, การ tracking, การควบแน่น, การเปลี่ยนแปลงอุณหภูมิ และมาตรฐานทดสอบกลางแจ้งที่ต้องการ
- เลือกอัตราส่วนกระแสปฐมภูมิ 5A–1250A แบบเดี่ยวหรือแบบแทป. พิจารณาโหลดปกติ, กำลังในอนาคต และช่วงการวัดค่า; สำหรับขดลวดแบบแทป ต้องรับประกันความแม่นยำและเอาต์พุตที่ทุกอัตราส่วนที่เลือก
- เลือกชั้นความแม่นยำสำหรับวัดค่าและ VA ตามอัตราส่วน. มีตัวเลือก 0.2S, 0.2, 0.5S และ 0.5 พร้อมเอาต์พุต 10VA–60VA ขึ้นอยู่กับการจัดเรียงแบบเดี่ยว/แทป และกระแสปฐมภูมิ
- ระบุขดลวดสำหรับป้องกันแยกต่างหาก. ภาพรวมกล่าวถึง 5P และ 10P แต่ตารางรายละเอียดไม่ได้ระบุ burden หรือ ALF สำหรับป้องกัน; ต้องระบุชั้นความแม่นยำสำหรับป้องกัน, VA, ความต้านทานทุติยภูมิ และข้อกำหนดรีเลย์ให้ครบถ้วน
- ตรวจสอบข้อมูลกระแสลัดวงจรและการติดตั้ง. ขอข้อมูลกระแสลัดวงจร RMS พร้อมระยะเวลา, กระแสไดนามิกสูงสุด, อินเทอร์เฟซปฐมภูมิ, โหลดการติดตั้ง, โหลดลม, ตู้เทอร์มินัล, การกราวด์ และแบบร่างกลางแจ้งที่ได้รับอนุมัติ
คำถามที่พบบ่อย
Q1: ข้อดีของตัวแปลงกระแสไฟฟ้าแบบแห้งกลางแจ้งคืออะไร?
ฉนวนแบบหล่อเรซินอีพอกซีช่วยกำจัดน้ำมันหม้อแปลง หลีกเลี่ยงการรั่วไหลของน้ำมัน และลดความซับซ้อนในการตรวจสอบประจำ อย่างไรก็ตาม ความเหมาะสมสำหรับกลางแจ้งยังขึ้นอยู่กับสมรรถนะที่ผ่านการตรวจสอบแล้วด้านการเสื่อมสภาพจากสภาพอากาศ, ระยะ creepage, มลภาวะ และสมรรถนะความร้อน
Q2: ช่วงกระแสปฐมภูมิที่เผยแพร่มีค่าเท่าใด?
ข้อมูลการเลือกใช้งานครอบคลุมกระแสปฐมภูมิ 5A ถึง 1250A พร้อมกระแสทุติยภูมิ 1A หรือ 5A และมีทั้งแบบอัตราส่วนเดี่ยวและแบบแทปหรือหลายอัตราส่วน
Q3: ควรเลือกชั้นความแม่นยำสำหรับวัดค่าอย่างไร?
ใช้ 0.2S หรือ 0.5S เมื่อต้องการความแม่นยำที่กระแสต่ำกว้างขึ้น หรือใช้ 0.2/0.5 เมื่อช่วงความแม่นยำของโครงการอนุญาตได้ กฎการวัดค่าของหน่วยงานสาธารณูปโภคและ burden ที่ต่อก็ยังคงเป็นปัจจัยชี้ขาด
Q4: ขดลวดป้องกัน 5P และ 10P ระบุข้อมูลครบถ้วนหรือไม่?
ไม่ครบ แม้จะระบุไว้ในภาพรวมของตระกูลผลิตภัณฑ์ แต่ตารางรายละเอียดไม่ได้ระบุ burden (VA) และ ALF สำหรับป้องกัน โปรดขอตารางข้อมูลขดลวดป้องกันแบบครบถ้วนที่สอดคล้องกับการศึกษารีเลย์
Q5: ต้องรับประกันอะไรบ้างสำหรับรุ่นแบบอัตราส่วนแทป?
ยืนยันอัตราส่วนแทปที่แน่นอน, แผนผังเทอร์มินัล, ความแม่นยำ, เอาต์พุต, FS หรือ ALF, ค่ากระแสความร้อน และการจัดการแทปที่ไม่ได้ใช้งาน ที่ทุกอัตราส่วนที่ใช้งาน
Q6: ผลิตภัณฑ์นี้เหมาะกับทุกระดับมลภาวะกลางแจ้งหรือไม่?
ไม่มีการระบุระดับมลภาวะสากลหรือค่า creepage มาให้ โปรดระบุระดับความรุนแรงของมลภาวะที่ไซต์งาน และขอข้อมูล creepage, tracking/erosion และการเสื่อมสภาพจากสภาพอากาศที่ได้รับการรับรอง
Q7: สามารถใช้ค่ากระแสลัดวงจรที่เผยแพร่ได้ทันทีหรือไม่?
ใช้ได้เฉพาะสำหรับการคัดเลือกเบื้องต้นเท่านั้น โปรดยืนยันระยะเวลา RMS และพื้นฐานกระแสสูงสุดสำหรับอัตราส่วนที่แน่นอน โดยเฉพาะเมื่อความสัมพันธ์เชิงตัวเลขแตกต่างกันระหว่างแถว และห้ามเปิดวงจรทุติยภูมิของตัวแปลงกระแสไฟฟ้าขณะจ่ายไฟเด็ดขาด
คำถามที่พบบ่อย
Q1: คลาสความแม่นยำใดเหมาะสำหรับมิเตอร์วัดค่าไฟฟ้า?
เลือกคลาส 0.2S หรือ 0.2 สำหรับมิเตอร์วัดค่าไฟฟ้า รองรับความแม่นยำสูงตามมาตรฐาน IEC 61869-2 ติดต่อฝ่ายขายเพื่อยืนยันค่า Burden ที่ต้องการ
Q2: ติดตั้ง CT กลางแจ้งในพื้นที่มลภาวะสูงได้หรือไม่?
ได้ ภายใต้เงื่อนไขที่ไม่มีมลภาวะรุนแรงหรือก๊าซกัดกร่อนเกินขีดจำกัด ตัวถังเรซินอีพอกซีทนทานต่อความชื้นและรังสี UV ควรระบุสภาพแวดล้อมจริงให้โรงงานตรวจสอบ
Q3: พิกัดกระแสลัดวงจรทางความร้อนสำหรับรุ่น 1250A คือเท่าใด?
รุ่น 1250A รองรับกระแสความร้อนชั่วคราว 80 × I1n และกระแสไดนามิกตามค่าพิกัดที่ออกแบบไว้ กรุณาส่งค่าระบบลัดวงจรจริงให้วิศวกรตรวจสอบ
Q4: สามารถปรับแต่งอัตราส่วนกระแสปฐมภูมิสำหรับโครงการเฉพาะได้หรือไม่?
สามารถปรับแต่งได้สำหรับช่วงกระแส 5A ถึง 1250A ตามความต้องการของลูกค้า โปรดระบุอัตราส่วนที่ต้องการและชั้นความแม่นยำในใบสั่งซื้อเพื่อประเมินการผลิต
Q5: CT เรซินอีพอกซี 35kV สอดคล้องกับมาตรฐานสากลใดบ้าง?
ผลิตและทดสอบตามมาตรฐาน IEC 61869-1, IEC 61869-2 และ GB/T 20840 สามารถขอใบรับรองการทดสอบจากโรงงานก่อนจัดส่งได้
Q6: การใช้งานหลักของตัวแปลงกระแสไฟฟ้านอกสถานที่นี้คืออะไร?
เหมาะสำหรับระบบจ่ายไฟภายนอกอาคารระดับแรงดัน 35kV และ 40.5kV เช่น สถานีไฟฟ้าย่อย ระบุระดับความสูงติดตั้งหากเกิน 1000 เมตร
Q7: ความสูงติดตั้งเกิน 1000 เมตรส่งผลต่อสมรรถนะ CT อย่างไร?
พิกัดมาตรฐานรองรับระดับความสูงไม่เกิน 1000 เมตร หากติดตั้งในพื้นที่สูงต้องมีการปรับลดพิกัดฉนวน โปรดแจ้งระดับความสูงจริงให้โรงงานคำนวณใหม่
