Descripción general

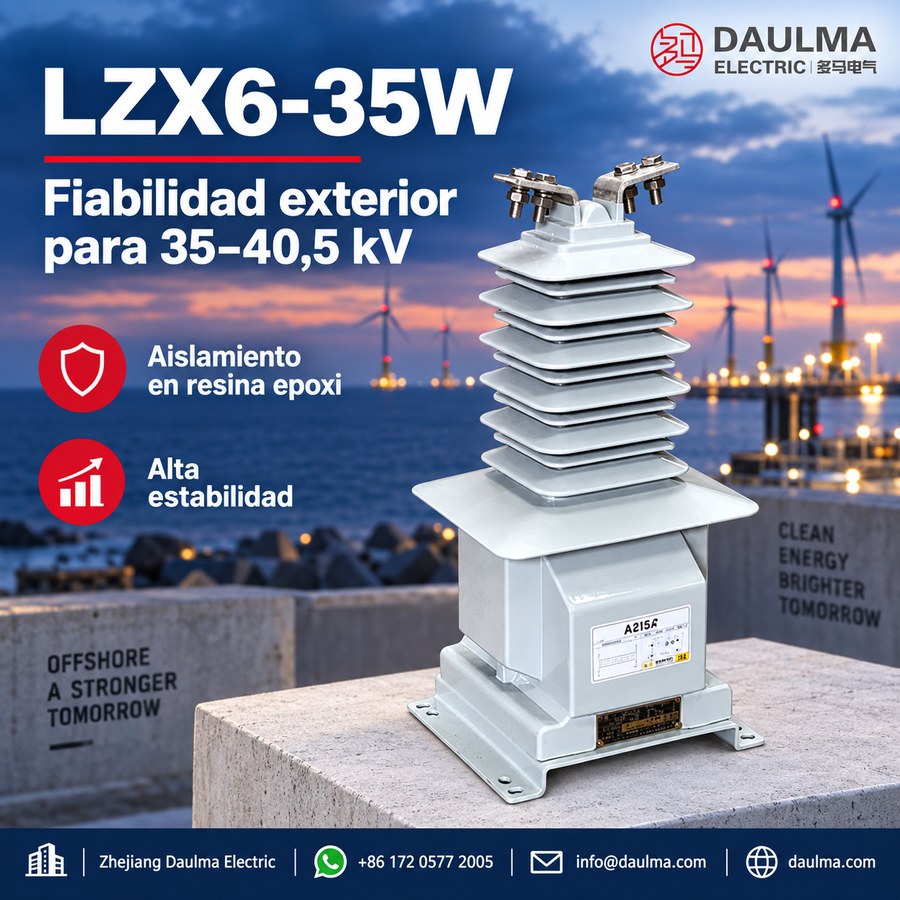

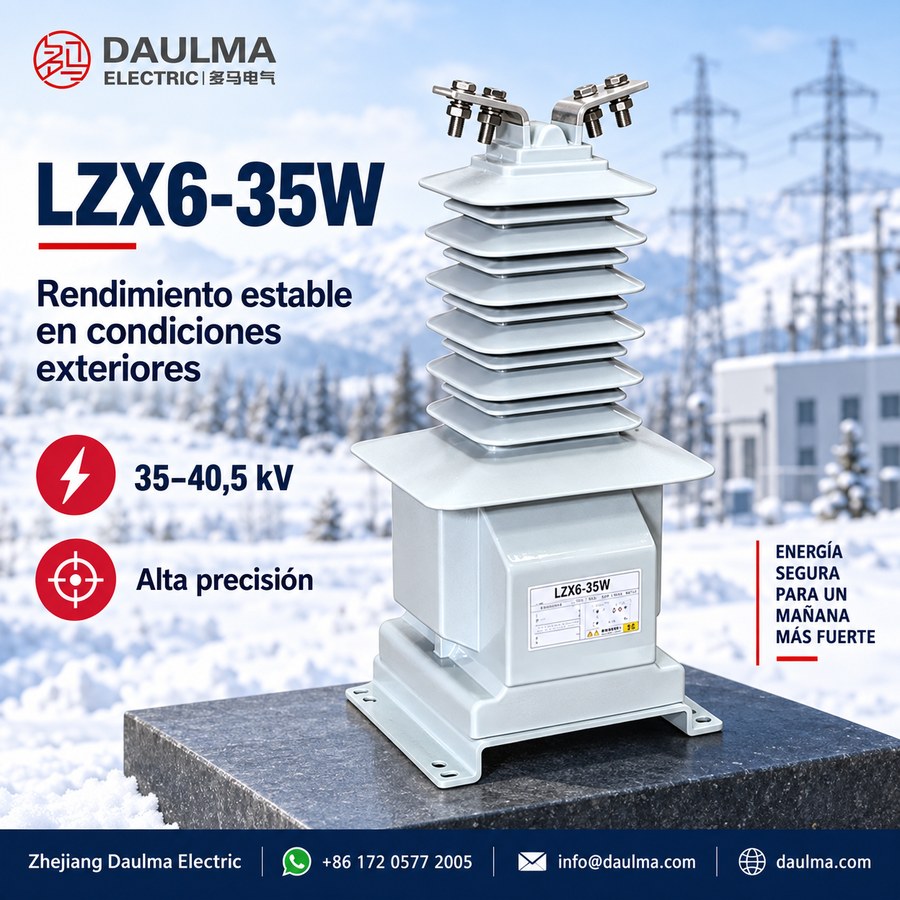

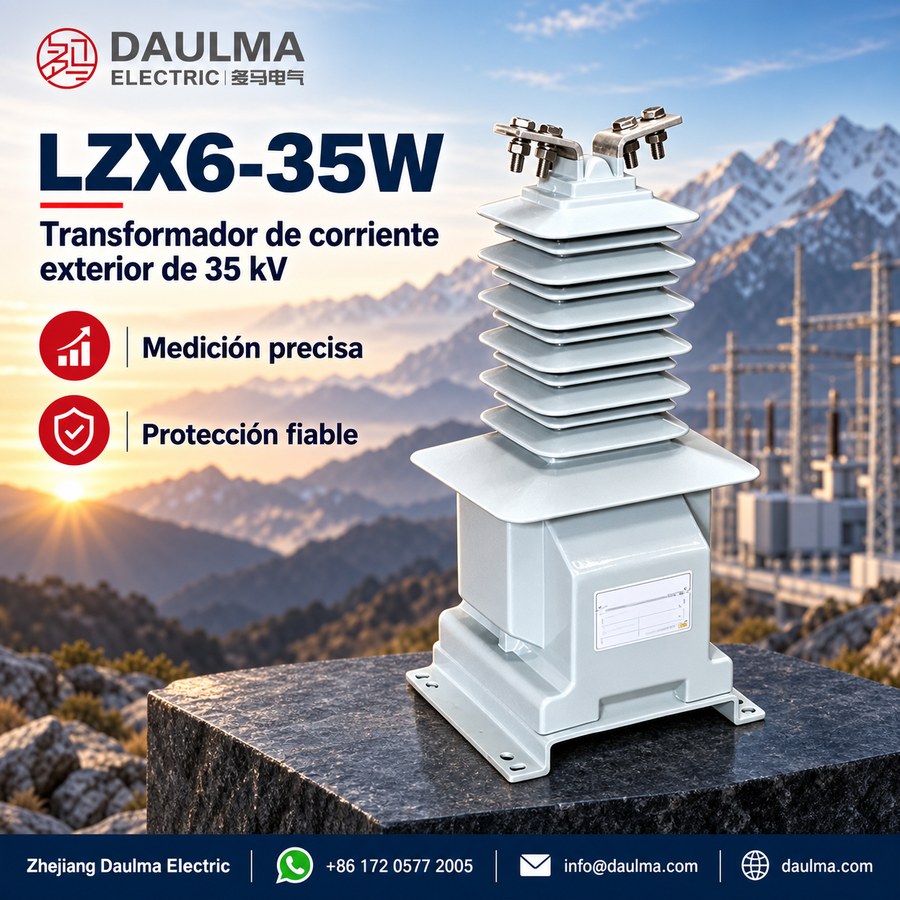

El LZX6-35W es un transformador de corriente de alta tensión para exteriores, clase 35 kV / 40,5 kV, con estructura seca totalmente encapsulada en resina epoxi. Está diseñado para funcionamiento fiable en ambientes exteriores expuestos, ofreciendo excelente rendimiento de aislamiento y resistencia mecánica sin utilizar aceite aislante.
Diseñado tanto para aplicaciones de medición como de protección, admite clases de precisión 0,2S, 0,5 y 5P/10P según normas IEC. Sus instalaciones típicas incluyen subestaciones exteriores de 35 kV, bahías de alimentadores, conexiones industriales a la red eléctrica y puntos de interconexión de energías renovables donde se requieren transformadores de instrumento libres de aceite y de bajo mantenimiento.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 35 kV / 40,5 kV |
| Nivel nominal de aislamiento | 40,5/95/185 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Clases de precisión para medición | 0,2S, 0,2, 0,5S, 0,5 |
| Clases de precisión para protección | 5P, 10P |
| Condición de instalación | Exterior |
| Tipo de aislamiento | Resina epoxi fundida (tipo seco) |
| Aplicación | Medición de corriente, facturación energética, protección por relés |
| Tipo de estructura | Tipo pilar, montaje sobre poste |
| ¿Con aceite? | No (libre de aceite) |
| Enfoque de diseño | Aislamiento exterior, precisión, fiabilidad en protección |
Construcción
El LZX6-35W presenta una construcción tipo seco para exteriores con núcleo y devanados completamente encapsulados en un cuerpo monolítico de resina epoxi sólido y sellado herméticamente. Esta solución elimina la necesidad de aceite aislante y proporciona excelente resistencia a la humedad, radiación UV, polvo y fluctuaciones térmicas. El diseño mecánico tipo pilar garantiza rigidez estructural para montaje exterior en estructuras de soporte o bastidores de celdas. Los conductores primarios atraviesan el centro del cuerpo moldeado, mientras que los devanados secundarios están embebidos en la matriz de resina y conectados mediante bornes aislados. Esta construcción monolítica asegura estabilidad dieléctrica a largo plazo, distancia de fuga elevada para condiciones de contaminación exterior e inmunidad frente a fugas o riesgos de incendio asociados a alternativas con líquidos.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +55 °C (referencia)
- Altitud: ≤ 1000 m en condiciones normales de servicio; altitudes superiores por acuerdo
- Condiciones atmosféricas: Sin contaminación severa, gases corrosivos ni atmósferas explosivas más allá de los límites de diseño
- Exposición exterior: Adecuado para aplicaciones con humedad, exposición UV y aislamiento resistente al tracking
- Condición de instalación: Sin choques severos, vibraciones anormales ni esfuerzos mecánicos más allá de los límites de diseño
- Lugar de instalación: Exterior
Parámetros técnicos
El LZX6-35W es un transformador de corriente moldeado en resina epoxi para exteriores, clasificado para sistemas de 35 kV / 40,5 kV, con diseño aislado en resina fundida, adecuado para temperaturas ambiente de -25 °C a +55 °C y altitudes estándar hasta 1000 m. Cumple con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2, admitiendo corrientes primarias de 5 A a 1250 A con múltiples clases de precisión y cargas de salida.
Relación única de corriente
| Corriente primaria nominal (A) |
Clases de precisión / Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
Relación compuesta o dos devanados secundarios
| Corriente primaria nominal (A) |
Clases de precisión / Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 30 | 31,5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112,5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
Si los datos del usuario exceden los rangos indicados anteriormente, estarán sujetos a acuerdo entre fabricante y comprador.
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZX6-35W para exteriores, moldeado en resina epoxi, está diseñado para montaje seguro en estructuras de soporte mediante la ferramenta provista. Asegure la correcta alineación con los conductores primarios y mantenga las distancias de seguridad especificadas en el diagrama de instalación.
Diagrama de conexiones
Selección y preguntas frecuentes
Guía de selección
- Confirme las condiciones ambientales de aislamiento exterior. Comience con la coordinación 40,5/95/185 kV y luego especifique altitud, severidad de contaminación, distancia mínima de fuga, exposición UV, tracking, condensación, ciclos térmicos y normas de ensayo exterior requeridas.
- Seleccione una relación única o con derivaciones entre 5 A y 1250 A. Considere carga normal, capacidad futura y rango de medición; para devanados con derivaciones, exija precisión y potencia garantizadas en cada relación seleccionada.
- Elija la clase de medición y la potencia aparente (VA) específica por relación. Opciones disponibles: 0,2S, 0,2, 0,5S y 0,5 con salidas de 10 VA a 60 VA según disposición (única o con derivaciones) y corriente primaria.
- Especifique los núcleos de protección por separado. La descripción general menciona 5P y 10P, pero la tabla detallada omite la carga (VA) y el factor límite de exactitud (ALF); indique claramente la clase completa de protección, VA, resistencia secundaria y requisitos del relé.
- Verifique datos de cortocircuito e instalación. Obtenga la corriente térmica de corta duración RMS con su tiempo, corriente dinámica de punta, interfaz primaria, cargas de montaje, carga eólica, envolvente de bornes, conexión a tierra y plano exterior aprobado.
Frequently Asked Questions
Q1: ¿Se puede instalar este transformador de corriente en exteriores con alta humedad?
Sí, es totalmente adecuado para exteriores. El diseño en resina epoxi moldeada resiste humedad y exposición UV. Confirme las condiciones específicas del sitio con nuestro equipo técnico.
Q2: ¿Qué clase de precisión se requiere para medición de energía en 35kV?
Se recomienda la clase 0.2S para facturación de energía. Cumple con IEC 61869-2 para rangos de corriente del 5 al 120%. Solicite el certificado de calibración a fábrica.
Q3: ¿Por qué elegir resina epoxi para este transformador de 40.5kV?
La resina epoxi moldeada garantiza aislamiento resistente al tracking y humedad. Cumple con IEC 61869-2 para exteriores. Solicite el informe de materiales a nuestro departamento de ingeniería.
Q4: ¿Cómo se define la corriente térmica de corta duración para este equipo?
La corriente térmica nominal se evalúa a 1 segundo según la relación seleccionada. Admite corrientes primarias desde 5 A hasta 1250 A. Envíe su diagrama unifilar para validación técnica.
Q5: ¿Cuándo se requiere un acuerdo especial para la altitud de instalación?
Se requiere cuando la altitud supera los 1000 metros sobre el nivel del mar. El diseño estándar cubre hasta 1000 m. Contacte al departamento de ventas para ajustar el aislamiento.
Q6: ¿Son compatibles estos transformadores con celdas de intemperie de 35kV?
Sí, son totalmente compatibles con celdas de intemperie de 35 kV y 40,5 kV. El diseño tipo seco soporta exposición UV y humedad. Verifique dimensiones con su proveedor.
