Обзор

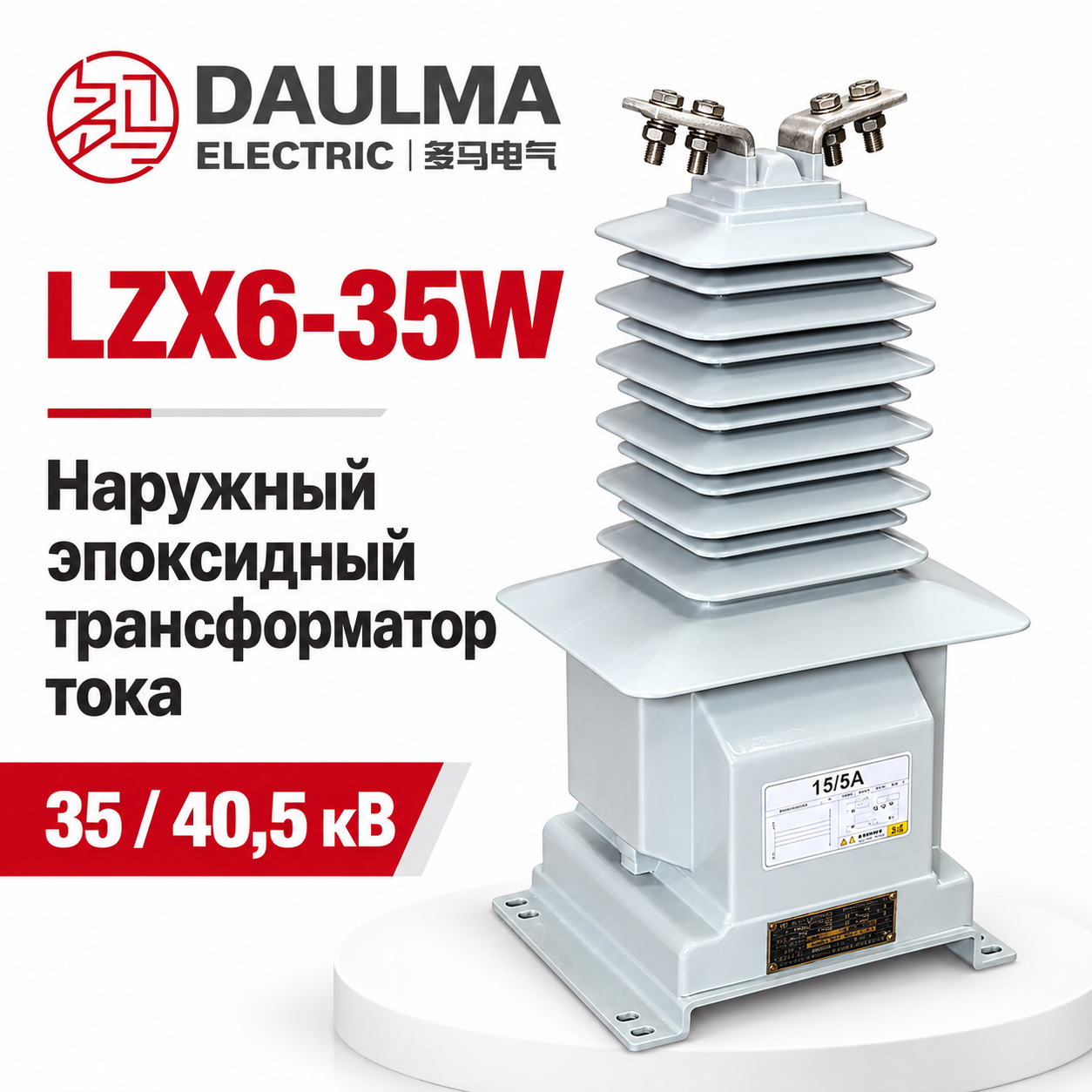

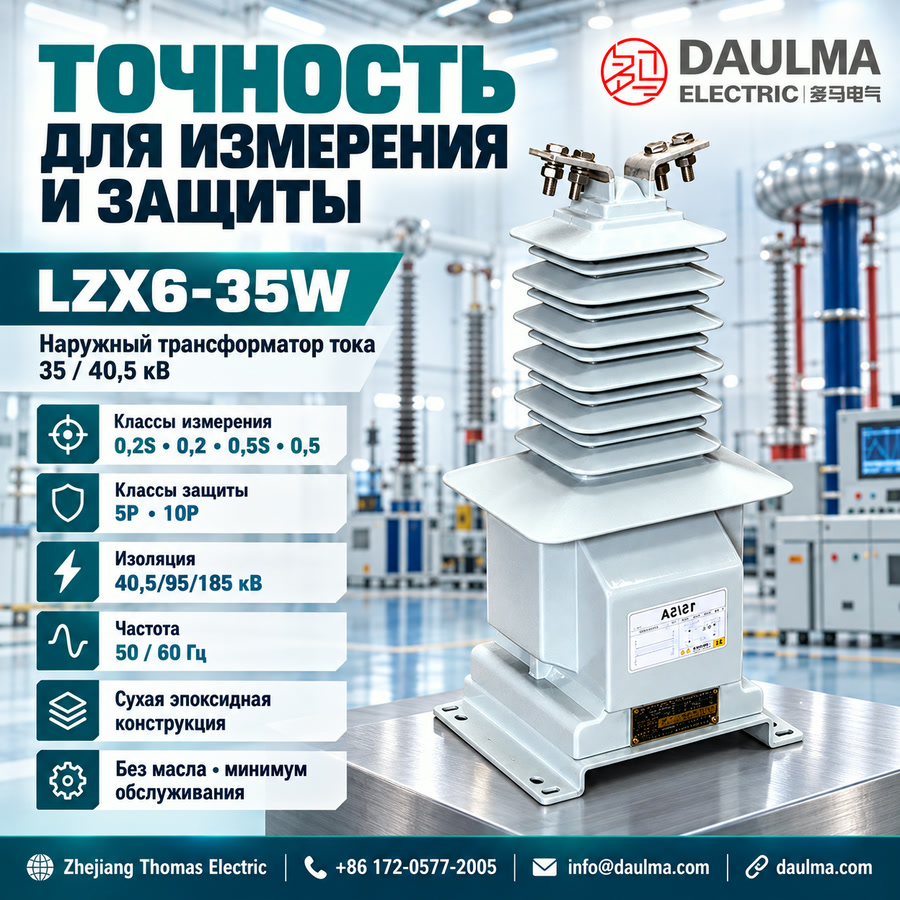

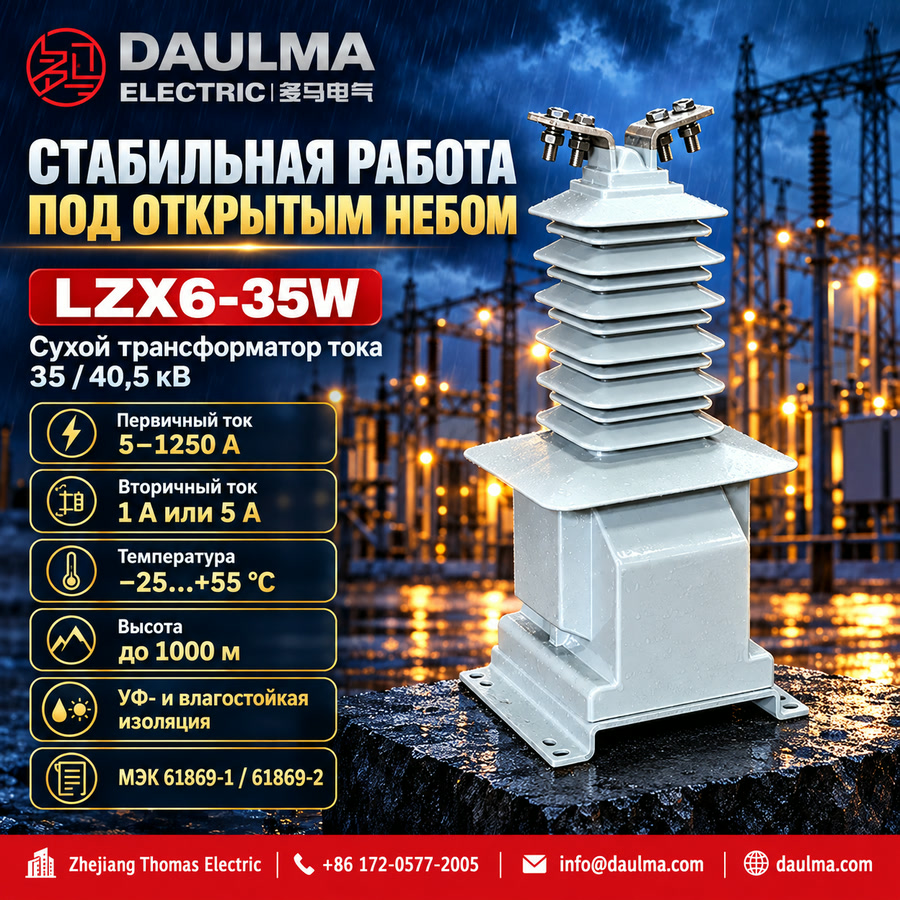

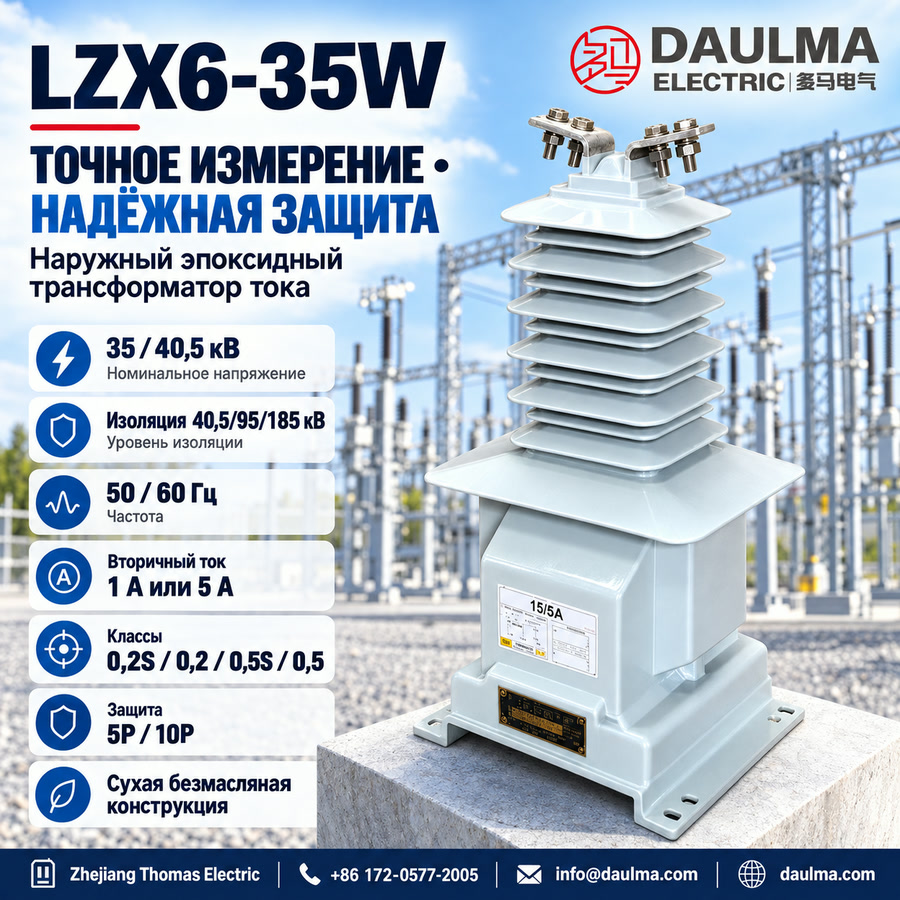

Трансформатор тока LZX6-35W относится к классу напряжения 35 кВ / 40,5 кВ и предназначен для наружной установки. Он выполнен по полностью закрытой сухой конструкции с литой эпоксидной изоляцией. Благодаря отсутствию трансформаторного масла устройство обеспечивает надежную работу в открытых условиях, демонстрируя высокие изоляционные свойства и механическую прочность.
Предназначен как для измерительных, так и для защитных целей, поддерживает классы точности 0,2S, 0,5 и 5P/10P согласно стандартам МЭК. Типичные области применения: наружные подстанции 35 кВ, фидерные ячейки, присоединения промышленных потребителей и точки включения возобновляемых источников энергии, где требуются маслонепроницаемые и малотребовательные в обслуживании измерительные трансформаторы.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 35 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Классы точности для измерений | 0,2S, 0,2, 0,5S, 0,5 |
| Классы точности для защиты | 5P, 10P |
| Условия монтажа | Наружная установка |
| Тип изоляции | Литая эпоксидная смола (сухой тип) |
| Назначение | Измерение тока, учёт электроэнергии, релейная защита |
| Конструктивное исполнение | Опорного типа, устанавливается на стойку |
| Маслонаполненный? | Нет (безмасляный) |
| Ключевые особенности конструкции | Наружная изоляция, точность, надёжность защиты |

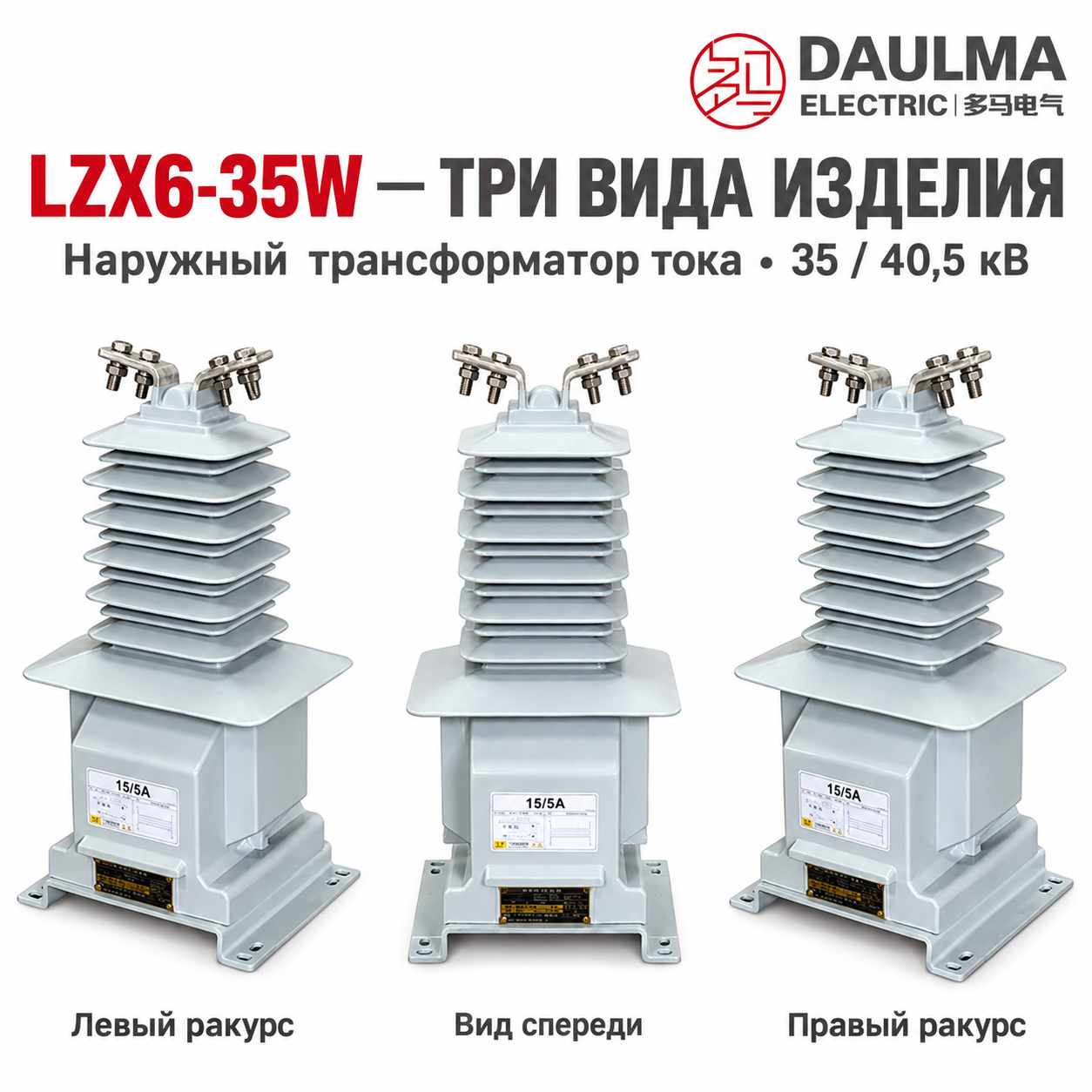

Конструкция
LZX6-35W выполнен по технологии наружного сухого трансформатора тока с литой эпоксидной изоляцией. Сердечник и обмотки полностью залиты в монолитный герметичный корпус из эпоксидной смолы, что исключает применение изоляционного масла и обеспечивает отличную стойкость к влаге, УФ-излучению, пыли и перепадам температур. Опорная конструкция гарантирует высокую жёсткость при монтаже на опорные конструкции или рамы распределительных устройств. Первичный проводник проходит через центр литого корпуса, а вторичные обмотки размещены внутри эпоксидной матрицы и выведены на изолированные клеммные колодки. Такая монолитная конструкция обеспечивает долговременную диэлектрическую стабильность, большой путь утечки для условий загрязнённой наружной среды и исключает риски утечек или возгорания, характерные для маслонаполненных аналогов.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от -25°C до +55°C (номинальные условия)
- Высота над уровнем моря: ≤ 1000 м при стандартных условиях эксплуатации; для больших высот — по согласованию
- Атмосферные условия: Отсутствие сильного загрязнения, коррозионных газов или взрывоопасной среды за пределами проектных ограничений
- Наружное воздействие: Подходит для условий повышенной влажности, УФ-облучения и применения трекингостойкой изоляции
- Условия монтажа: Отсутствие сильных ударов, аномальных вибраций или механических нагрузок сверх проектных значений
- Место установки: Наружная установка
Технические параметры
Трансформатор тока LZX6-35W — наружный, с литой эпоксидной изоляцией, предназначен для сетей класса напряжения 35 кВ / 40,5 кВ. Рабочий диапазон температур окружающей среды — от -25°C до +55°C, стандартная высота установки — до 1000 м. Соответствует стандартам МЭК 61869-1, МЭК 61869-2, ГОСТ Р МЭК 61869-1–2012 (ГБ/Т 20840.1) и ГБ/Т 20840.2. Поддерживает первичные токи от 5 А до 1250 А, различные классы точности и нагрузки.
Одинарный коэффициент трансформации
| Номинальный первичный ток (А) |
Классы точности / Номинальная выходная мощность (ВА) | Номинальный ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
Сложный коэффициент или две вторичные обмотки
| Номинальный первичный ток (А) |
Классы точности / Номинальная выходная мощность (ВА) |
Ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 20 | 30 | 30 | 30 | 31,5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112,5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
Если требования заказчика выходят за рамки указанных выше параметров, они подлежат согласованию между изготовителем и покупателем.
Установка и подключение

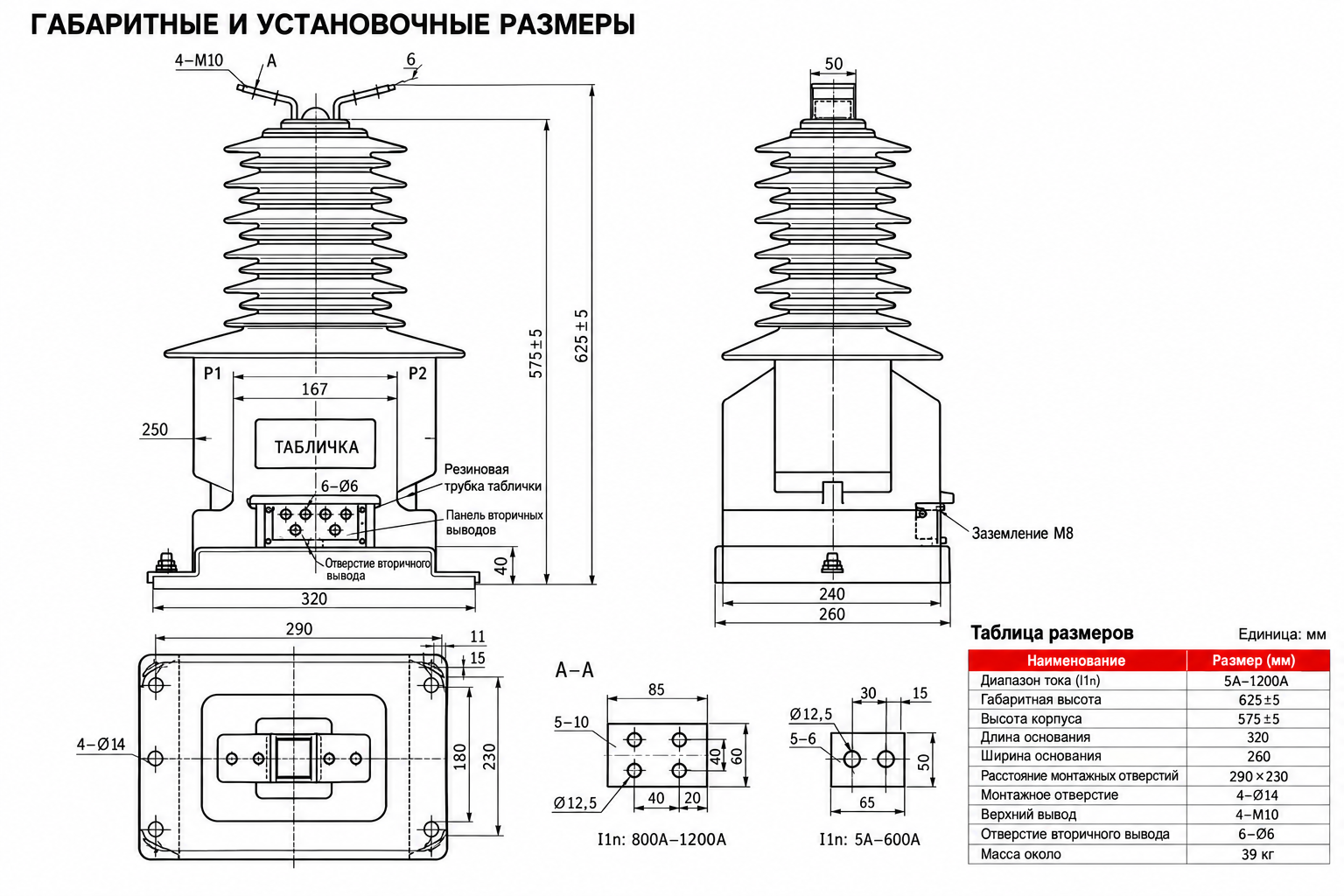

Монтажная схема
Трансформатор тока LZX6-35W с литой эпоксидной изоляцией для наружной установки предназначен для надёжного крепления на опорные конструкции с использованием комплектной арматуры. Обеспечьте правильное совмещение с первичными проводниками и соблюдайте необходимые изоляционные расстояния, указанные на монтажной схеме.

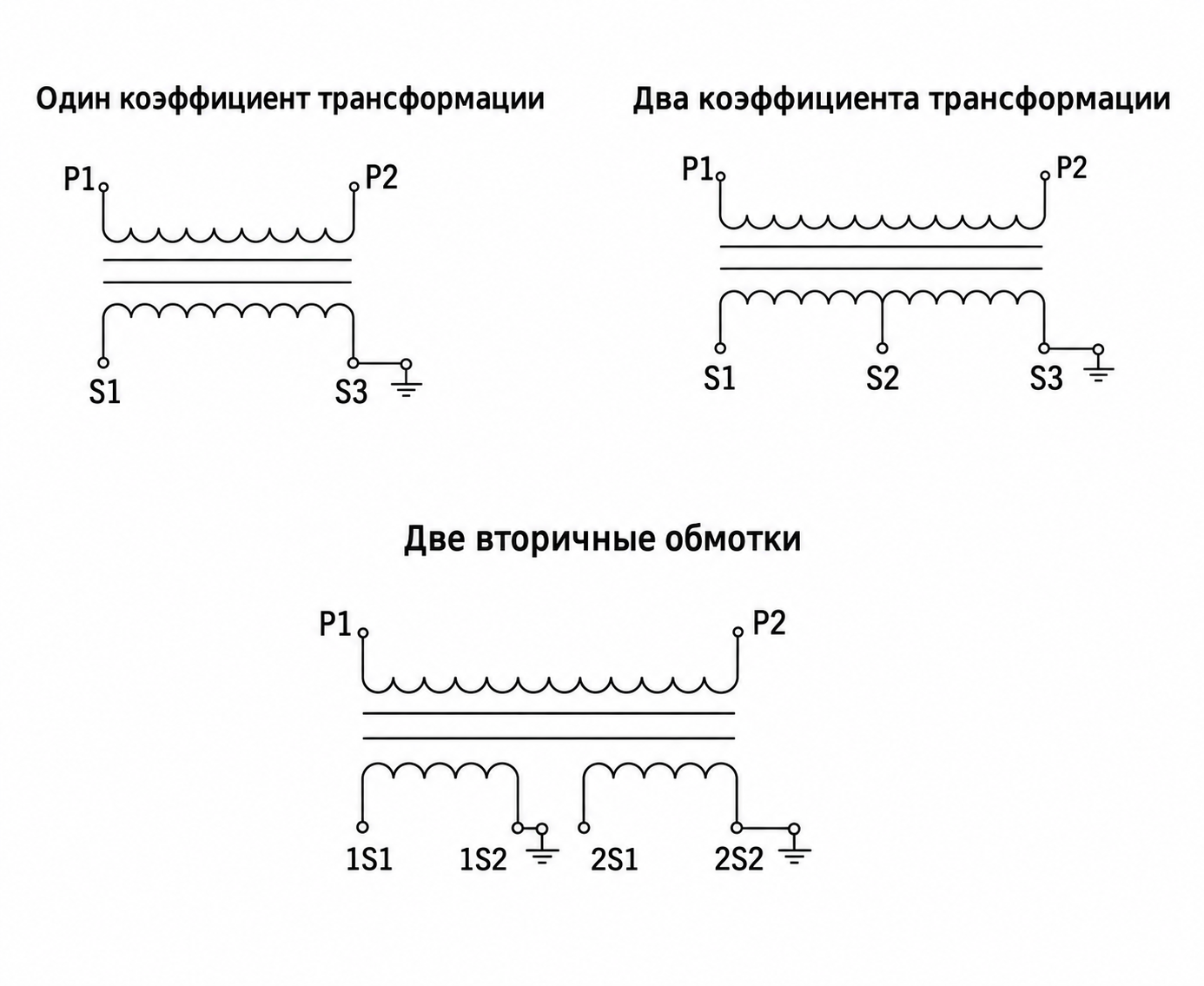

Схема подключения
Подбор и частые вопросы
Руководство по выбору
- Уточните условия наружной изоляции. Начните с координации уровня изоляции 40,5/95/185 кВ, затем укажите высоту над уровнем моря, степень загрязнения, минимальный путь утечки, УФ-стойкость, трекингостойкость, конденсацию, термоциклирование и требуемые стандарты испытаний для наружной установки.
- Выберите коэффициент трансформации от 5 А до 1250 А — одинарный или с отводами. Учитывайте нормальную нагрузку, будущее расширение и диапазон измерений; для обмотки с отводами требуется гарантированная точность и выходная мощность на каждом выбранном коэффициенте.
- Укажите класс точности для измерений и соответствующую ВА-мощность. Доступны классы 0,2S, 0,2, 0,5S и 0,5 с выходной мощностью от 10 ВА до 60 ВА в зависимости от типа обмотки (одинарная/с отводами) и первичного тока.
- Отдельно задайте параметры защитных обмоток. В общем описании указаны классы 5P и 10P, однако в таблице отсутствуют данные о нагрузке и коэффициенте предельной кратности (ALF); уточните полный класс защиты, ВА-мощность, сопротивление вторичной цепи и требования релейной защиты.
- Проверьте параметры при КЗ и монтажные данные. Получите действующее значение тока термической стойкости с длительностью, амплитуду динамического тока, интерфейс первичной цепи, монтажные нагрузки, ветровую нагрузку, исполнение клеммной коробки, заземление и утверждённый габаритный чертёж для наружной установки.
Часто задаваемые вопросы
В1: Каково преимущество сухого трансформатора тока для наружной установки?
Эпоксидная изоляция исключает применение трансформаторного масла, предотвращая утечки и упрощая техническое обслуживание. Однако пригодность для наружной эксплуатации всё равно зависит от подтверждённых характеристик по устойчивости к атмосферным воздействиям, пути утечки, загрязнению и термическим режимам.
В2: Какой диапазон первичных токов заявлен?
Данные по выбору охватывают диапазон от 5 А до 1250 А с вторичным током 1 А или 5 А и предусматривают как одинарные, так и многоступенчатые (с отводами) варианты исполнения.
В3: Какой класс точности выбрать для измерений?
Используйте 0,2S или 0,5S, если требуется повышенная точность при малых токах, либо 0,2/0,5, если проект допускает более широкий диапазон погрешностей. Окончательное решение определяется требованиями энергосбытовой организации и подключённой нагрузкой.
В4: Полностью ли заданы защитные обмотки 5P и 10P?
Нет. Они указаны в общем описании серии, но в детальной таблице отсутствуют данные о нагрузке и ALF. Запросите полную спецификацию защитных обмоток, согласованную с данными релейной защиты.
В5: Что необходимо подтвердить для исполнения с отводами?
Уточните точные коэффициенты отводов, схему выводов, класс точности, выходную мощность, коэффициент безопасности (FS) или ALF, тепловую нагрузку и обработку неиспользуемых отводов для каждого рабочего коэффициента.
В6: Подходит ли изделие для любой степени загрязнения наружной среды?
Нет универсального класса загрязнения или значения пути утечки. Укажите степень загрязнения на месте установки и получите сертифицированные данные по пути утечки, трекингостойкости/эрозии и атмосферной стойкости.
В7: Можно ли напрямую использовать указанные значения токов КЗ?
Используйте их только для предварительного выбора. Подтвердите действующее значение с учётом длительности и амплитуды для конкретного коэффициента, особенно если между строками таблицы наблюдаются нелинейные соотношения, и никогда не размыкайте вторичную цепь под напряжением.
Часто задаваемые вопросы
Q1: Можно ли устанавливать LZX6-35W на открытых подстанциях с повышенной влажностью?
Да, модель предназначена для наружной установки. Изоляция устойчива к УФ-излучению и влаге благодаря трекингостойкому эпоксидному компаунду. Уточняйте требования к климатическому исполнению у менеджера.
Q2: Как влияет высота над уровнем моря на работу трансформатора?
Стандартное исполнение рассчитано на высоту до 1000 м. Для монтажа на большей высоте требуется заводская корректировка изоляции. Свяжитесь с нами для расчета индивидуальной конфигурации.
Q3: Какие классы точности доступны для коммерческого учета электроэнергии?
Для расчетного учета рекомендуется класс точности 0,2S или 0,5S. Точные значения зависят от выбранного коэффициента трансформации и нагрузки. Запросите опросный лист для подбора.
Q4: Каким международным и национальным стандартам соответствует оборудование Daulma?
Трансформаторы соответствуют стандартам МЭК 61869-1/2 и ГОСТ Р МЭК 61869-1/2. Предоставляем полный пакет сертификатов и протоколов заводских испытаний по запросу.
Q5: Поддерживает ли завод изготовление нестандартных коэффициентов трансформации?
Базовый диапазон первичных токов составляет от 5 до 1250 А. Изготовление нестандартных значений возможно по согласованию. Направьте технические требования для оценки сроков.
Q6: Какие ограничения по вибрации и механическим нагрузкам при монтаже?
Эксплуатация требует отсутствия аномальных вибраций и сильных ударов. Эпоксидная изоляция чувствительна к механическим повреждениям при установке. Соблюдайте инструкции по монтажу, предоставленные в паспорте.
Q7: Для каких сетей класса напряжения предназначен трансформатор LZX6-35W?
Оборудование разработано для сетей 35 кВ и 40,5 кВ. Применяется в системах наружной установки с первичными токами до 1250 А.
Q8: Чем отличается сухая эпоксидная изоляция от масляной в моделях 35 кВ?
Сухая литая изоляция исключает утечки масла и требует минимального обслуживания. Это оптимальный выбор для наружных КРУЭ и открытых распределительных устройств.
