نظرة عامة
يُعد محول التيار LZZBJ12-35/210 (ATB-30-210) محولاً داخلياً من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة التيار المتردد متوسطة الجهد بجهد 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز ببنية داعمة مغلقة بالكامل، حيث تكون اللفات والنواة المغناطيسية مُحكمة الإغلاق داخل راتنج الإيبوكسي، مما يضمن عزلًا كهربائيًّا عالي الجودة، ومقاومة للرطوبة، ومتانة ميكانيكية ممتازة في بيئات الخزانات الداخلية.
يدعم هذا المحول تطبيقات القياس (بدقة 0.2S/0.5) والحماية (5P/10P)، مما يجعله مناسبًا لقياس التيار، وقياس الطاقة، وحماية المرحلات في الخزانات المعزولة بالهواء المدمجة، ولوحات التوزيع، وخزائن القياس. وهو يتوافق مع المتطلبات القياسية لقدرات التحمل الحراري والديناميكي قصير المدى، ويتماشى تصميمه مع المواصفات النموذجية للمشاريع ذات فئة 35 كيلوفولت.

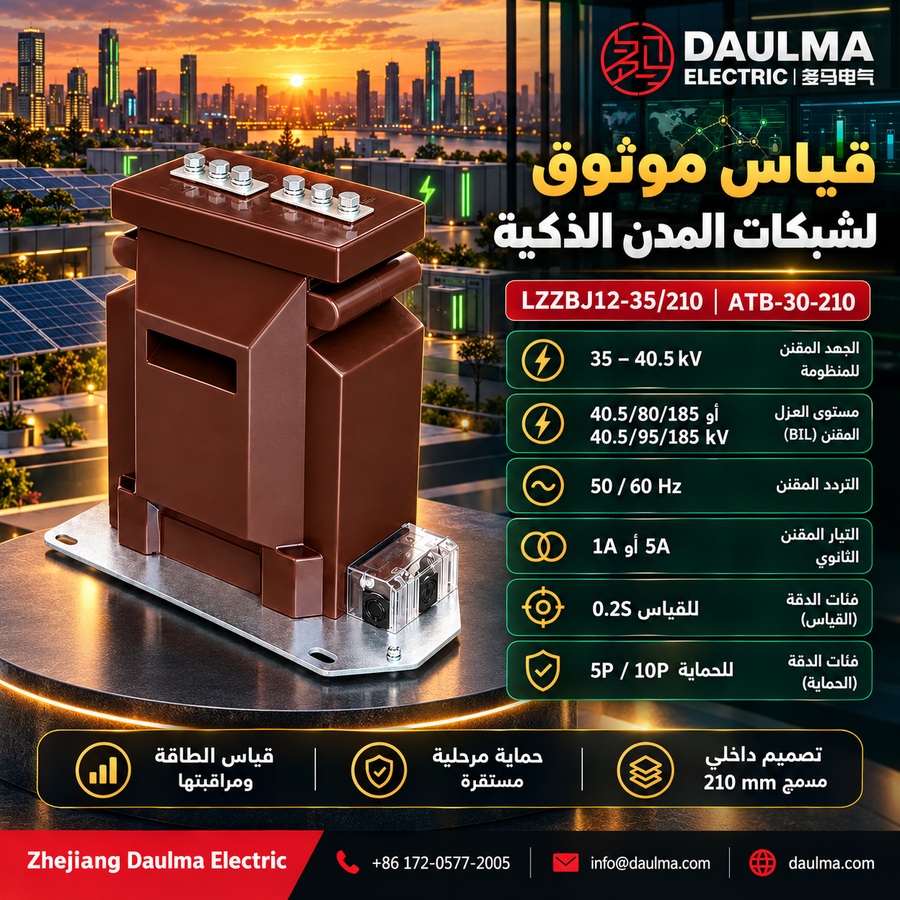

لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 35kV / 36kV / 40.5kV |
| مستوى العزل المقنن | 40.5/80/185kV (أو 40.5/95/185kV حسب المشروع) |
| التردد المقنن | 50Hz أو 60Hz |
| تيار الثانوي المقنن | 5A أو 1A |
| نطاق التيار الأولي | 5A إلى 1000A (حسب تكوين النسبة) |
| درجة دقة القياس | 0.2S، 0.5 |
| درجة دقة الحماية | 5P، 10P |
| تيار التحمل الحراري قصير المدى | 80×I₁ₙ، 100×I₁ₙ، حتى 40kA |
| ظروف التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع البنية | داعم / عمودي |
| موقع طرفيات الدائرة الثانوية | جانبي / في القسم السفلي |

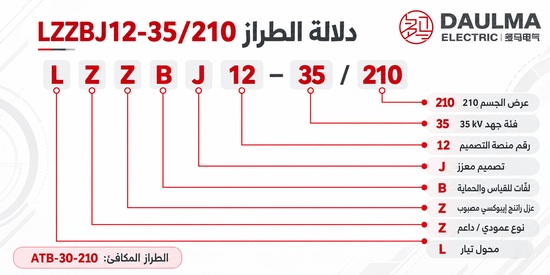

ترميز الموديل
- L: محول تيار.
- Z: بنية داعمة / عمودية.
- Z: عزل بصب راتنج الإيبوكسي.
- B: سلسلة تحتوي على خيارات لفائف للقياس والحماية.
- J: مرجع تصميم معزَّز / قادر على الحماية.
- 12: رمز منصة محول تيار داخلي مدمج لجهد 35 كيلوفولت.
- 35: منتج من فئة 35 كيلوفولت لأنظمة 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- 210: منصة جسم مدمجة بعرض 210 مم.

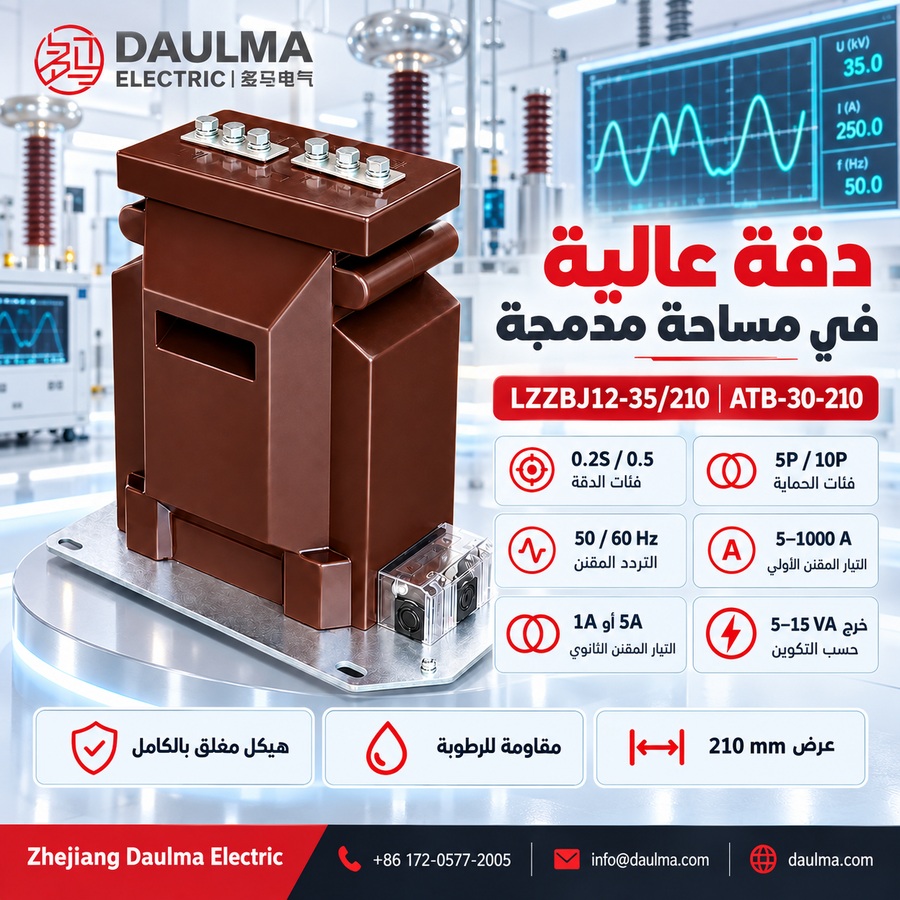

البناء

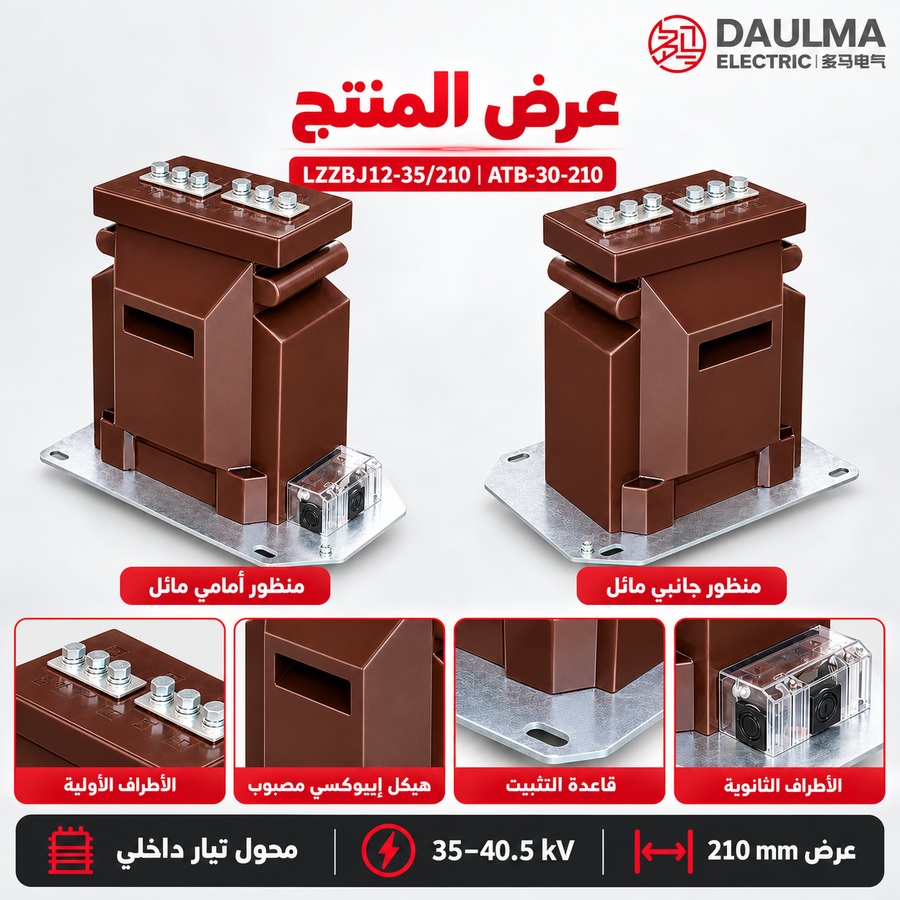

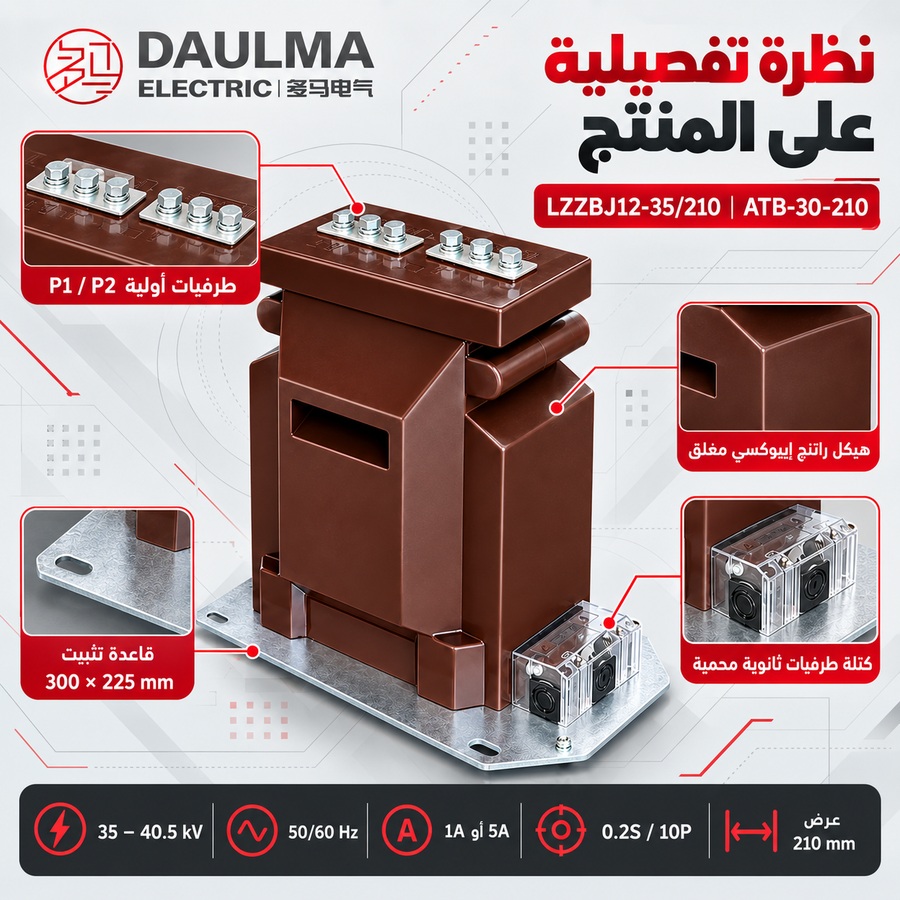

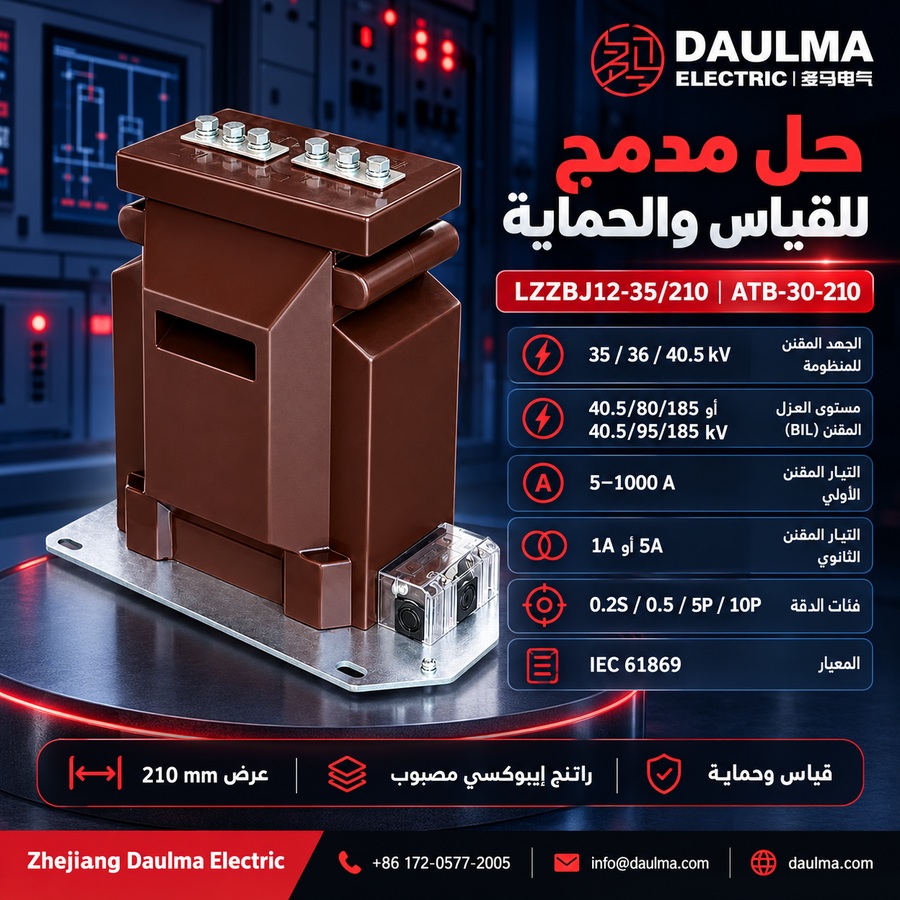

يتميز محول التيار LZZBJ12-35/210 بهيكل مستطيل مدمج من راتنج الإيبوكسي المصبوب، مع بنية مغلقة بالكامل تحبس الموصل الأولي، والنواة المغناطيسية، واللفات الثانوية. يوفر هذا البناء مقاومة عازلة ممتازة، وعزلًا بيئيًّا، واستقرارًا ميكانيكيًّا. تقع الطرفيات الأولية في الجزء العلوي من الوحدة، بينما يقع كتلة الطرفيات الثانوية على الجانب أو في القسم السفلي لتسهيل الوصول أثناء التركيب والصيانة داخل لوحات الخزانات. ويحسّن التصميم ذو العرض 210 مم استخدام المساحة في الخزانات الداخلية المدمجة مقارنةً بالمنصات الأعرض القديمة. كما تم دمج تكوينات متعددة للأسلاك الثانوية—بما في ذلك النسبة الواحدة، والنسبة المزدوجة، والمخرجات متعددة الثانويات—في ترتيب الطرفيات لدعم احتياجات التطبيقات المرنة لكل من دوائر القياس والحماية.

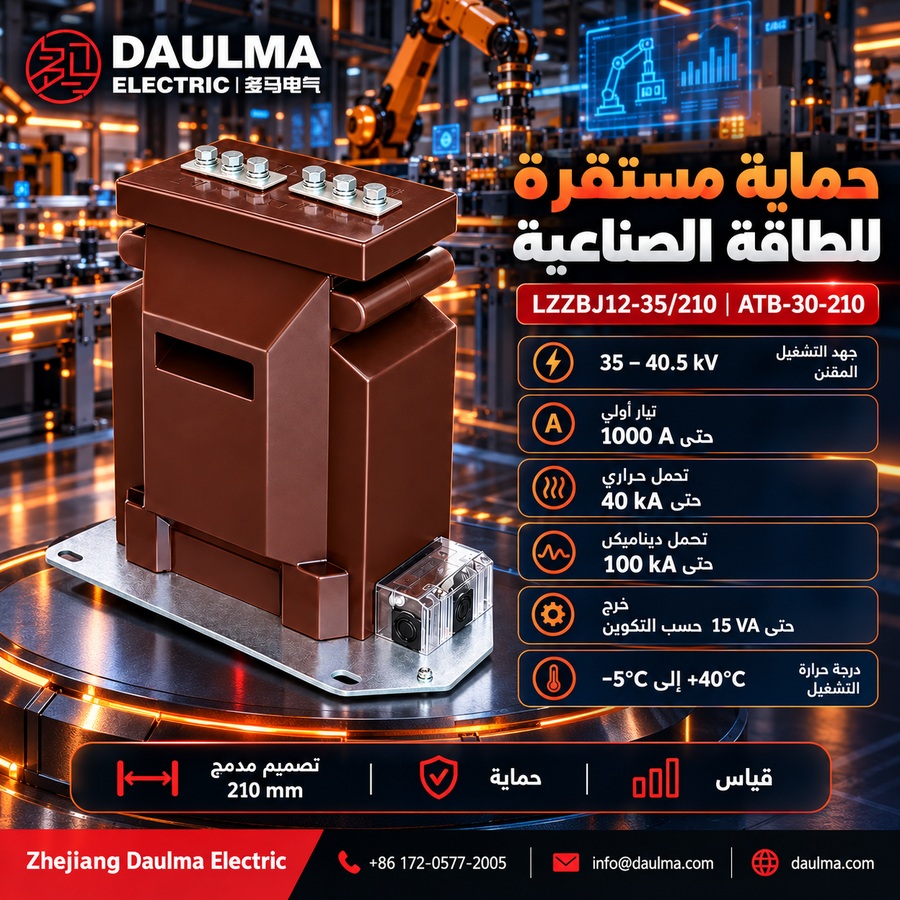

المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -5°C إلى +40°C
- التركيب: تركيب داخلي لأنظمة وخزانات 35kV / 36kV / 40.5kV.
- حالة الموقع: عدم وجود اهتزاز شديد أو صدمات أو تأثيرات ميكانيكية في موقع التركيب.
- نوعية الهواء: يجب ألا يكون الهواء المحيط ملوثًا بشكل خطير بالغبار أو الدخان أو الغازات أو الأبخرة أو الأملاح المسببة للتآكل.
- الرطوبة: خدمة داخلية دون تكاثف شديد؛ ويجب تأكيد المتطلبات الخاصة بموجب اتفاق المشروع.
- الصيانة: احفظ سطح راتنج الإيبوكسي نظيفًا وجافًا للحفاظ على أداء العزل.
- فحص الأسلاك: تأكد من مخطط الأسلاك الصحيح، ووصلة النسبة، وعلامة الطرفيات قبل التشغيل.
المعايير الفنية
يُعد محول التيار LZZBJ12-35/210 (ATB-30-210) محولاً داخليًّا من راتنج الإيبوكسي المصبوب مصممًا لأنظمة 35kV / 36kV / 40.5kV، مع نطاق تيار أولي مقنن من 5A إلى 1000A، ومتوافق مع معايير IEC 61869 وGB/T 20840. ويعمل ضمن درجة حرارة محيطة تتراوح بين -5°C و+40°C، وهو مناسب للبيئات الداخلية القياسية دون تلوث شديد أو تكاثف.
جدول البيانات 1
| التيار الأولي المقنن (A) |
درجات الدقة |
المخرج المقنن (VA) | التيار الحراري قصير المدى المقنن (kA) |
التيار الديناميكي المقنن (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 50 | 0.2(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 0.2(S)/10P20 0.5(S)/10P20 |
15 | 15 | 15 | 10 | 7.5 | 80*In | 2.5Ith |
| 75 | ||||||||
| 100 | 10/1 | 40 | ||||||
| 150 | 20/1 | 50 | ||||||
| 200 | ||||||||
| 300 | 20/2 | 50 | ||||||
| 400 | ||||||||
| 500 | ||||||||
| 600 | 31.5/2 | 80 | ||||||
| 750 | ||||||||
| 800 | ||||||||
| 1000 | 40/2 | 100 | ||||||
جدول البيانات 2
| التيار الأولي المقنن (A) |
درجات الدقة |
المخرج المقنن (VA) | التيار الحراري قصير المدى المقنن (kA) |
التيار الديناميكي المقنن (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10-20 | 0.2(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 0.2(S)/10P20 0.5(S)/10P20 |
15 | 15 | 15 | 15 | 10 | 80*In | 2.5Ith |
| 15-30 | ||||||||
| 20-40 | ||||||||
| 30-60 | ||||||||
| 40-80 | ||||||||
| 50-100 | ||||||||
| 100-200 | 100*In | 2.5Ith | ||||||
| 150-200 | ||||||||
| 200-400 | ||||||||
| 250-500 | ||||||||
| 300-600 | ||||||||
جدول البيانات 3
| التيار الأولي المقنن (A) |
درجات الدقة |
المخرج المقنن (VA) | التيار الحراري قصير المدى المقنن (kA) |
التيار الديناميكي المقنن (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10-15-20-30 | 0.2(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 0.5(S)/10P20 |
10 | 10 | 15 | 10 | 7.5 | 80*In | 2.5Ith |
| 15-20-30-40 | ||||||||
| 20-30-40-60 | ||||||||
| 30-40-60-80 | ||||||||
| 40-75-80-150 | ||||||||
| 50-75-100-150 | ||||||||
| 75-100-150-200 | ||||||||
| 100-150-200-300 | ||||||||
| 150-200-300-400 | ||||||||
التركيب والتوصيلات

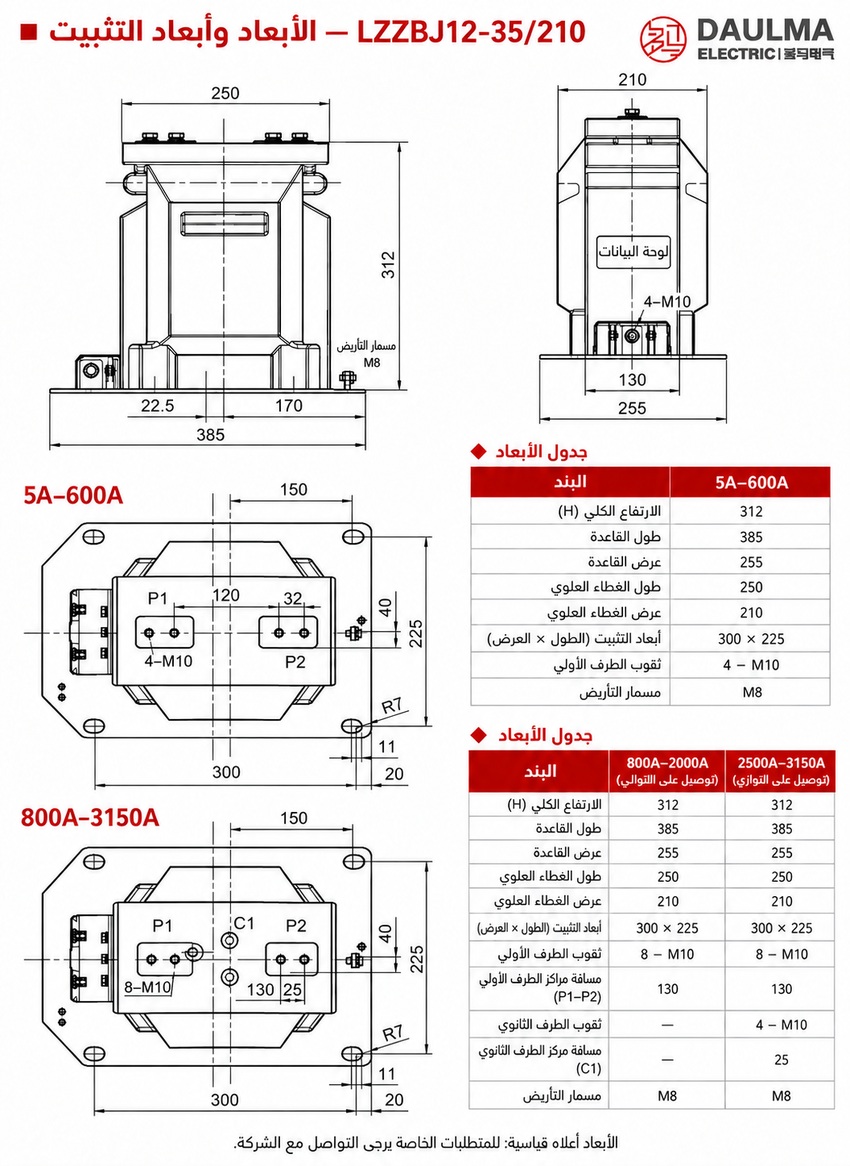

مخطط التركيب
يتم تركيب محول التيار LZZBJ12-35/210 عموديًّا داخل الخزانات الداخلية، ويتم تثبيته عبر قاعدة التركيب السفلية. تأكد من وجود تباعد كافٍ حول الوحدة لتوجيه الموصل الأولي، والوصول إلى أسلاك الدائرة الثانوية، والامتثال لمتطلبات التباعد الكهربائي لجهد 40.5 كيلوفولت. ويجب الحفاظ على إمكانية الوصول إلى الطرفيات على الوجهين الأمامي والجانبي وفقًا للرسم المعتمد للمشروع.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر منصة 210 وفقًا لقيود المساحة والتباعد في الخزانة. تأكد من العرض الفعلي، والارتفاع، والتباعد بين الطرفيات الأولية، ونمط القاعدة، ووصول الطرفية الثانوية، والتباعدات المطلوبة لجهد 40.5 كيلوفولت في الرسم المعتمد.
- اختر نسبة واحدة أو مزدوجة أو مجمعة بعناية. تغطي السلسلة نطاقًا من 5A إلى 1000A، مع مجموعات مجمعة تبدأ من 10A فما فوق؛ واطلب مخطط الطرفيات والأداء المضمون عند كل نسبة.
- احسب الحمل قبل اختيار التصميم المدمج. تتراوح المخرجات المنشورة بين 5VA و15VA، لذا يجب تضمين مدخل المرحل أو العداد، ومقاومة الكابلات، وكتلة الاختبار والطرفيات لكل لف.
- تطابق تركيبة الدقة الكاملة. تشمل الخيارات 0.2S/0.5، قياس مع 10P10 أو 10P15 أو 10P20، بالإضافة إلى درجات 5P المختارة؛ احصل على جدول VA والطرفيات لكل لف.
- حدد متطلبات العزل والخلل. حدّد إما 40.5/80/185kV أو 40.5/95/185kV المطلوب للمشروع، ثم تأكد من مدة التحمل القصير، والتيار الذروي، والتفريغ الجزئي، والارتفاع، واختبارات IEC 61869.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 35kV في أنظمة 36kV؟
نعم، يمكن تطبيقه في أنظمة 35kV و36kV و40.5kV. يرجى تحديد جهد النظام الدقيق لتأكيد التوافق من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات القياس والفوترة. تضمن هذه الفئة دقة عالية وفق معايير IEC 61869. تواصل معنا لتأكيد المعايرة.
Q3: ما هي شروط بيئة التركيب لمحولات الإيبوكسي الداخلية؟
يجب التركيب في أماكن داخلية خالية من الاهتزاز الشديد والملوثات أو التكاثف. يُشترط الحفاظ على سطح الإيبوكسي نظيفاً وجافاً لضمان العزل.
Q4: كيف يتم تحديد التيار الحراري القصير المدى المقنن؟
يعتمد تحديد التيار الحراري والديناميكي على جدول البيانات الفني ومخرج المحول. راجع المواصفات الدقيقة أو تواصل معنا لتأكيد القيم حسب مشروعك.
Q5: هل تتوافق هذه المحولات مع معايير IEC الدولية؟
نعم، المحول متوافق تماماً مع معايير IEC 61869 وGB/T 20840. يمكن توفير شهادات المطابقة واختبارات المصنع عند الطلب لتأكيد الجودة.
Q6: ما هو نطاق التيار الأولي المتاح للتخصيص؟
يتراوح نطاق التيار الأولي المقنن من 5A إلى 1000A. يرجى تحديد نسبة التحويل المطلوبة لتأكيد إمكانية التصنيع حسب احتياجاتك.
