Přehled
Proudový transformátor LZZBJ12-35/210 (ATB-30-210) je vnitřní proudový transformátor s vinutím zalitým do epoxidové pryskyřice, určený pro střídavé středněnapěťové soustavy 35 kV, 36 kV a 40,5 kV o kmitočtu 50 Hz nebo 60 Hz. Má plně uzavřenou nosnou konstrukci, přičemž vinutí i magnetický obvod jsou hermeticky uzavřeny v epoxidové pryskyřici, což zajišťuje vysokou izolační pevnost, odolnost proti vlhkosti a mechanickou robustnost pro provoz uvnitř rozváděčů.
Tento proudový transformátor (PT) podporuje jak měřicí aplikace (třídy přesnosti 0,2S/0,5), tak ochranné funkce (5P/10P), a je proto vhodný pro měření proudu, elektroměrové rozvody a reléovou ochranu v kompaktních vzduchem izolovaných rozváděčích, distribučních skříních a měřicích rozvodech. Splňuje požadavky norem na tepelnou a dynamickou zkratovou odolnost a jeho konstrukce odpovídá běžným projektovým specifikacím pro instalace v napěťové hladině 35 kV.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Napěťová hladina soustavy | 35 kV / 36 kV / 40,5 kV |
| Jmenovitá izolační úroveň | 40,5/80/185 kV (nebo 40,5/95/185 kV dle projektu) |
| Jmenovitý kmitočet | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Rozsah primárního proudu | 5 A až 1000 A (dle konfigurace převodu) |
| Třída přesnosti pro měření | 0,2S, 0,5 |
| Třída přesnosti pro ochranu | 5P, 10P |
| Krátkodobý tepelný proud | 80×I₁ₙ, 100×I₁ₙ, až 40 kA |
| Provozní podmínky | Vnitřní prostředí |
| Izolační materiál | Epoxidová pryskyřice – litá |
| Typ konstrukce | Nosný / sloupkový |
| Umístění sekundárních svorek | Na straně / v dolní části |
Označení modelu
- L: Proudový transformátor.
- Z: Nosná / sloupková konstrukce.
- Z: Izolace epoxidovým litím.
- B: Série s možností měřicích i ochranných vinutí.
- J: Zpevněná / ochraně schopná konstrukce.
- 12: Kompaktní platforma pro 35 kV PT určené do vnitřních prostor.
- 35: Produkt pro napěťovou hladinu 35 kV (pro soustavy 35 kV / 36 kV / 40,5 kV).
- 210: Kompaktní platforma o šířce těla 210 mm.
Konstrukce

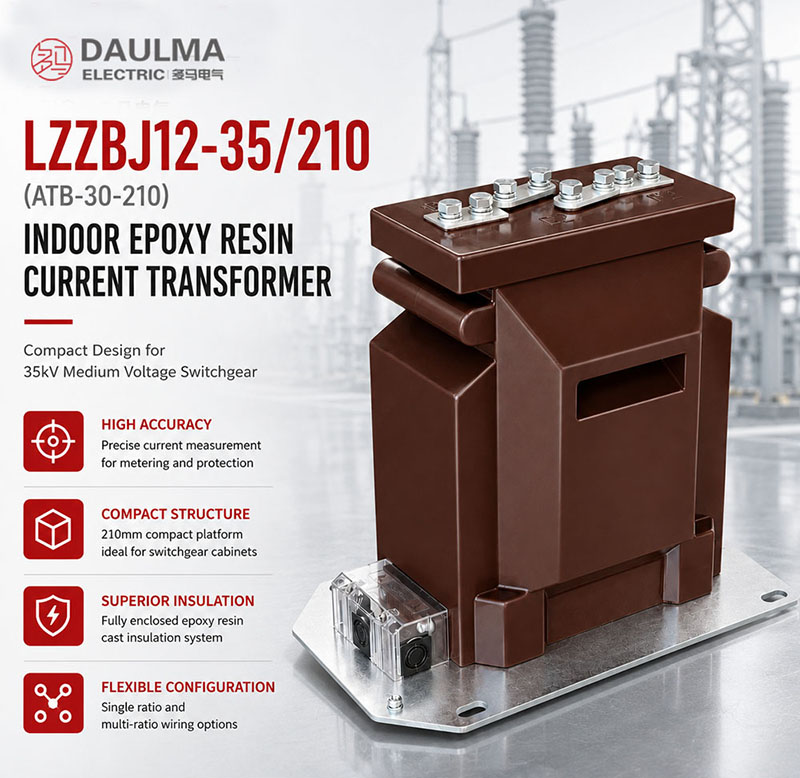

Transformátor LZZBJ12-35/210 má kompaktní obdélníkové tělo z epoxidové pryskyřice s plně uzavřenou konstrukcí, která zcela obaluje primární vodič, magnetický obvod i sekundární vinutí. Tato konstrukce poskytuje vynikající dielektrickou pevnost, těsnost proti vnějším vlivům a mechanickou stabilitu. Primární svorky jsou umístěny v horní části jednotky, zatímco svorkovnice sekundárního vinutí se nachází na straně nebo v dolní části pro snadný přístup při montáži a údržbě v rámci rozváděčových skříní. Šířka 210 mm optimalizuje využití prostoru v kompaktních vnitřních rozváděčích ve srovnání s širšími staršími platformami. Do uspořádání svorek je integrováno více konfigurací sekundárního zapojení – včetně jednopřevodového, dvoupřevodového a vícevinutého provedení – aby vyhovovalo flexibilním požadavkům měřicích i ochranných obvodů.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Instalace: Vnitřní instalace pro rozváděče a distribuční systémy 35 kV / 36 kV / 40,5 kV.
- Podmínky na místě: Na místě instalace nesmí působit silné vibrace, nárazy ani mechanické rázy.
- Kvalita vzduchu: Okolní vzduch nesmí být silně znečištěn prachem, kouřem, korozivními plyny, párami nebo solí.
- Vlhkost: Provoz uvnitř budov bez silné kondenzace; zvláštní požadavky musí být potvrzeny dohodou v rámci projektu.
- Údržba: Povrch epoxidové pryskyřice udržujte čistý a suchý pro zachování izolačních vlastností.
- Kontrola zapojení: Před zapnutím napájení ověřte správný schéma zapojení, připojení převodu a označení svorek.
Technické parametry
Proudový transformátor LZZBJ12-35/210 (ATB-30-210) je vnitřní proudový transformátor s vinutím zalitým do epoxidové pryskyřice, určený pro soustavy 35 kV / 36 kV / 40,5 kV, s jmenovitým primárním proudem v rozsahu 5 A až 1000 A a v souladu s normami IEC 61869 a GB/T 20840. Provozuje se v okolní teplotě -5 °C až +40 °C a je vhodný pro standardní vnitřní prostředí bez silného znečištění nebo kondenzace.
Tabulka dat 1
| Jmenovitý primární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) | Jmenovitý krátkodobý tepelný proud (kA) |
Jmenovitý dynamický proud (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 50 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,2(S)/10P20 0,5(S)/10P20 |
15 | 15 | 15 | 10 | 7,5 | 80*In | 2,5Ith |
| 75 | ||||||||
| 100 | 10/1 | 40 | ||||||
| 150 | 20/1 | 50 | ||||||
| 200 | ||||||||
| 300 | 20/2 | 50 | ||||||
| 400 | ||||||||
| 500 | ||||||||
| 600 | 31,5/2 | 80 | ||||||
| 750 | ||||||||
| 800 | ||||||||
| 1000 | 40/2 | 100 | ||||||
Tabulka dat 2
| Jmenovitý primární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) | Jmenovitý krátkodobý tepelný proud (kA) |
Jmenovitý dynamický proud (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10–20 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,2(S)/10P20 0,5(S)/10P20 |
15 | 15 | 15 | 15 | 10 | 80*In | 2,5Ith |
| 15–30 | ||||||||
| 20–40 | ||||||||
| 30–60 | ||||||||
| 40–80 | ||||||||
| 50–100 | ||||||||
| 100–200 | 100*In | 2,5Ith | ||||||
| 150–200 | ||||||||
| 200–400 | ||||||||
| 250–500 | ||||||||
| 300–600 | ||||||||
Tabulka dat 3
| Jmenovitý primární proud (A) |
Třídy přesnosti |
Jmenovitý výstup (VA) | Jmenovitý krátkodobý tepelný proud (kA) |
Jmenovitý dynamický proud (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10–15–20–30 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,5(S)/10P20 |
10 | 10 | 15 | 10 | 7,5 | 80*In | 2,5Ith |
| 15–20–30–40 | ||||||||
| 20–30–40–60 | ||||||||
| 30–40–60–80 | ||||||||
| 40–75–80–150 | ||||||||
| 50–75–100–150 | ||||||||
| 75–100–150–200 | ||||||||
| 100–150–200–300 | ||||||||
| 150–200–300–400 | ||||||||
Instalace a zapojení
Montážní schéma
Proudový transformátor LZZBJ12-35/210 se montuje svisle uvnitř vnitřních rozváděčů a upevňuje se přes spodní montážní základnu. Zajistěte dostatečnou vůli kolem jednotky pro vedení primárního vodiče, přístup ke sekundárnímu zapojení a dodržení požadavků na vzdušné vzdálenosti pro 40,5 kV. Přístup ke svorkám musí být zachován z přední i boční strany podle schváleného projektového výkresu.
Výběr a časté otázky
Průvodce výběrem
- Zvolte platformu 210 podle prostorových omezení rozváděče. Ověřte skutečnou šířku, výšku, rozteč primárních svorek, rozměry upevnění, přístup ke svorkám a vzdušné vzdálenosti pro 40,5 kV na schváleném výkresu obrysu.
- Záměrně vyberte jednoduchý, dvojitý nebo kombinovaný převod. Rodina pokrývá rozsah 5 A–1000 A, přičemž kombinované skupiny jsou popsány od 10 A výše; vyžadujte svorkový diagram a garantované parametry pro každý převod.
- Před volbou kompaktního provedení spočítejte zátěž. Uvedené výstupy jsou 5 VA–15 VA, proto zahrňte vstupní impedanci relé nebo měřidla, odpor kabelů, zkušební svorkovnici a svorky pro každé jádro.
- Zvolte kompletní kombinaci tříd přesnosti. Možnosti zahrnují 0,2S/0,5, měření s 10P10, 10P15 nebo 10P20 a vybrané třídy 5P; požádejte o specifikaci VA a svorkový seznam pro každé jádro.
- Řešte požadavky na izolaci a zkratovou odolnost. Upřesněte buď 40,5/80/185 kV, nebo projektově požadovanou úroveň 40,5/95/185 kV, poté ověřte trvání krátkodobého proudu, špičkový proud, částečné výboje, nadmořskou výšku a zkoušky dle IEC 61869.
Často kladené otázky
Otázka 1: Co znamená číslo 210?
Identifikuje kompaktní mechanickou platformu o šířce 210 mm, nikoli převod nebo napětí. Konečné vnější rozměry je nutné ověřit na schváleném výkresu.
Otázka 2: Čím se liší platforma 210 od PT typu 250-II?
Platforma 210 klade důraz na snížení šířky rozváděčové skříně a uvádí nižší výstupy 5 VA–15 VA, zatímco platforma 250-II nabízí ochranné výstupy až 50 VA pro vyšší sekundární zátěže.
Otázka 3: Jakou izolační úroveň použít?
Katalog odkazuje na 40,5/80/185 kV, avšak některé projekty vyžadují 40,5/95/185 kV. Uveďte platnou normu a ověřte zvolenou sekvenci na štítku a v protokolu o zkouškách.
Otázka 4: Lze použít dvojitý nebo kombinovaný převod?
Ano, jsou popsána vícepřevodová uspořádání. Potvrďte přesné odbočkové převody, zapojení svorek, přesnost a výstup pro každý provozní převod.
Otázka 5: Je 5 VA dostatečných pro ochranný obvod?
Pouze pokud celková zátěž relé, vedení, svorek a zkušebních zařízení zůstane v rámci stanovené hodnoty a požadovaná ochranná třída je zachována při zkratovém proudu.
Otázka 6: Jaké ochranné třídy jsou k dispozici?
Stránka uvádí reference 5P5, 5P10, 10P5, 10P10, 10P15 a 10P20, avšak dostupnost se liší podle převodu a vinutí. Specifikujte přesnou třídu společně s VA.
Otázka 7: Co je třeba ověřit před svislou instalací?
Zkontrolujte upevnění základny, trasu primárního vodiče, vzdušné vzdálenosti mezi fázemi a k zemi, přístup ke svorkám zepředu/ze strany, polaritu, jednobodové uzemnění a zátěž. Nikdy neotevírejte sekundární obvod za provozu.
Často kladené otázky
Q1: Lze tento proudový transformátor instalovat do 36kV rozváděčů?
Ano, je vhodný pro systémy 35 kV, 36 kV i 40,5 kV. Jde o vnitřní transformátor s epoxidovým litím dle IEC 61869. Pro konkrétní projekt kontaktujte naše techniky.
Q2: Jaké jsou podmínky okolního prostředí pro instalaci?
Vyžaduje vnitřní prostředí bez silných vibrací, prachu a korozivních plynů. Povolená okolní teplota je -5 °C až +40 °C bez silné kondenzace. U nestandardních podmínek vyžadujeme potvrzení v rámci projektu.
Q3: Proč specifikovat přesný rozsah primárního proudu při objednávce?
Zajišťuje to správný výběr třídy přesnosti pro měření i ochranu. Standardní rozsah je 5 A až 1000 A dle IEC 61869. Přesnou konfiguraci konzultujte s obchodním oddělením.
Q4: Jak udržovat povrch epoxidové izolace během provozu?
Povrch epoxidové pryskyřice musí zůstat čistý a suchý pro zachování izolačních vlastností. Pravidelně kontrolujte správnost zapojení a označení svorek. Před prvním napájením ověřte schéma zapojení.
Q5: Jsou k dispozici factory testy před expedicí?
Ano, standardní tovární testy provádíme dle IEC 61869 a GB/T 20840. Protokoly o zkouškách dodáváme jako součást dokumentace. Pro specifické požadavky na testování kontaktujte naše oddělení kvality.
Q6: O jaký typ proudového transformátoru se konkrétně jedná?
Jde o vnitřní měřicí a ochranný proudový transformátor s vinutím zalitým do epoxidové pryskyřice. Model ATB-30-210 je určen výhradně pro vnitřní instalace. Technické detaily naleznete v datovém listu.
