Обзор

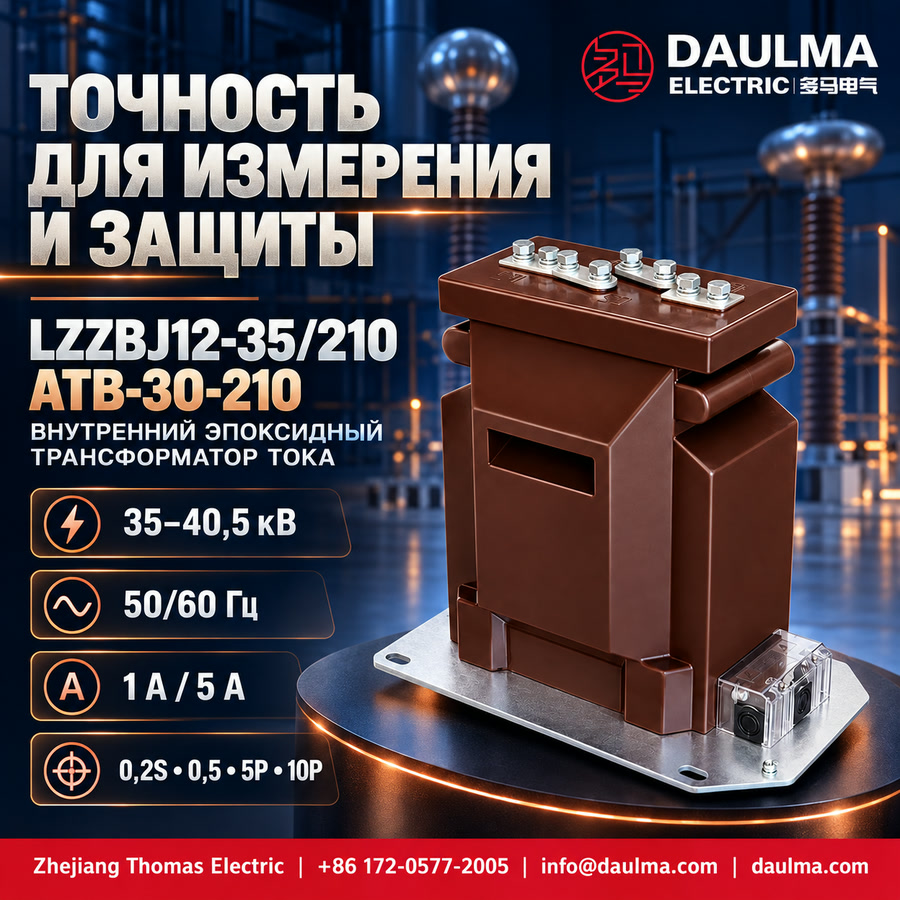

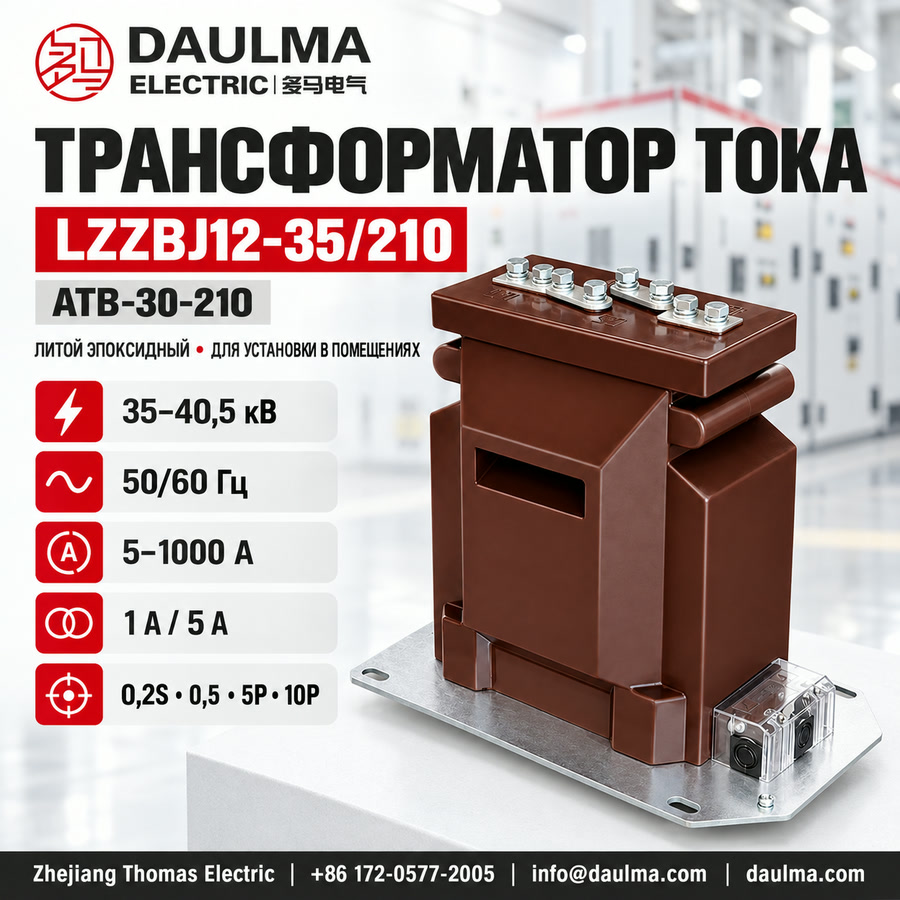

Трансформатор тока LZZBJ12-35/210 (ATB-30-210) — это эпоксидный литой трансформатор тока для внутренней установки, предназначенный для сетей среднего напряжения 35 кВ, 36 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью закрытого опорного типа обеспечивает герметизацию обмоток и магнитопровода в эпоксидной смоле, гарантируя высокую электрическую прочность изоляции, устойчивость к влаге и механическую прочность в условиях распределительных устройств внутренней установки.
Данный ТТ поддерживает как измерительные (классы точности 0,2S/0,5), так и защитные (5P/10P) функции, что делает его пригодным для измерения тока, учёта электроэнергии и релейной защиты в компактных воздушных распределительных устройствах, распределительных щитах и шкафах учёта. Трансформатор соответствует стандартным требованиям по термической и динамической стойкости к токам короткого замыкания, а его конструкция удовлетворяет типовым проектным спецификациям для установок класса 35 кВ.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/80/185 кВ (или 40,5/95/185 кВ по проекту) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 5 А – 1000 А (в зависимости от коэффициента трансформации) |
| Класс точности для измерений | 0,2S, 0,5 |
| Класс точности для защиты | 5P, 10P |
| Термический ток короткого замыкания | 80×I₁ₙ, 100×I₁ₙ, до 40 кА |
| Условия установки | Внутренняя установка |
| Материал изоляции | Эпоксидная смола (литая) |
| Тип конструкции | Опорный / столбовой |
| Расположение вторичных выводов | Сбоку / в нижней части |

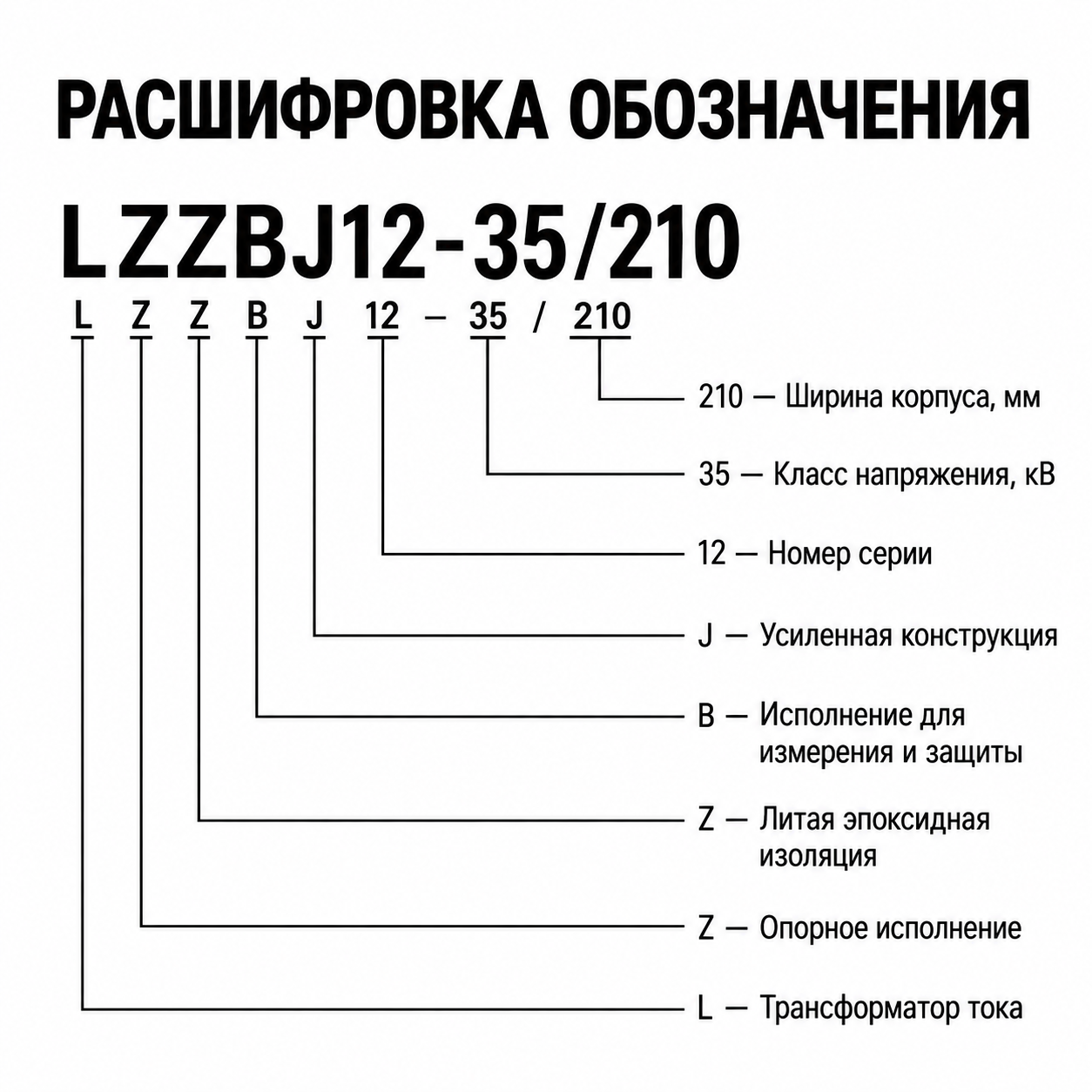

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная / столбовая конструкция.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия с возможностью выбора обмоток для измерений и защиты.
- J: Усиленная конструкция, пригодная для защиты.
- 12: Компактная платформа для ТТ 35 кВ внутренней установки.
- 35: Изделие класса 35 кВ для сетей 35 кВ / 36 кВ / 40,5 кВ.
- 210: Платформа с компактной шириной корпуса 210 мм.
Конструкция

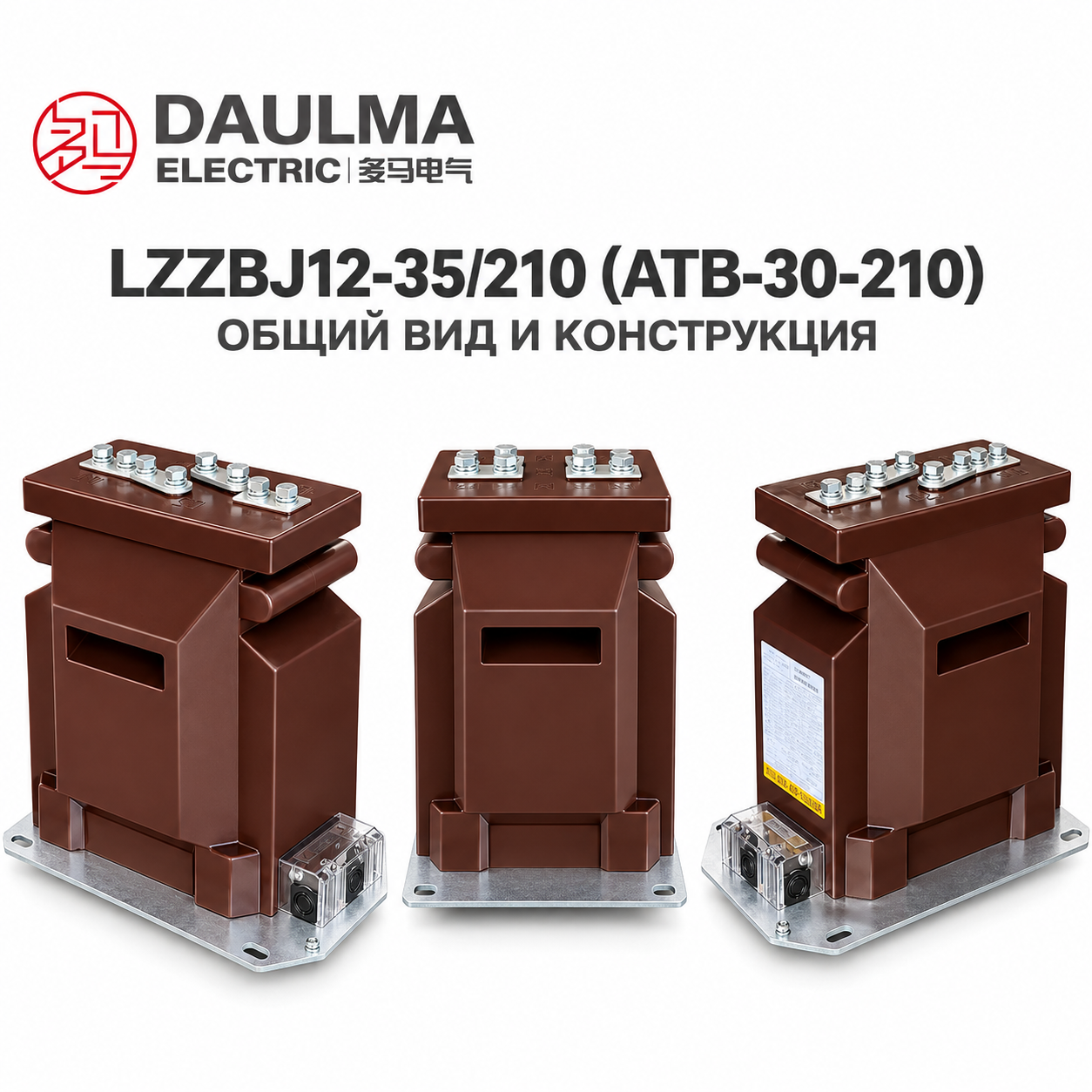

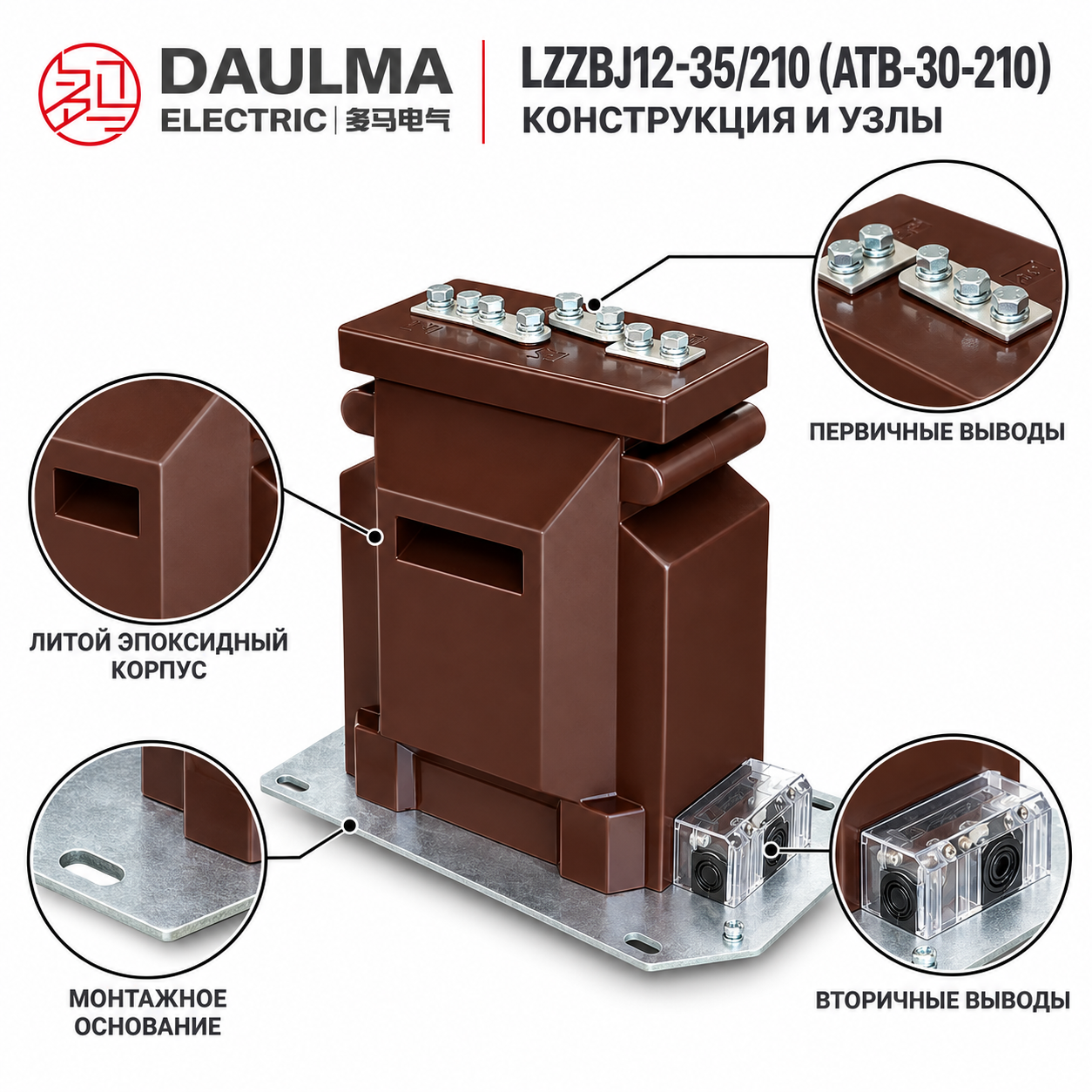

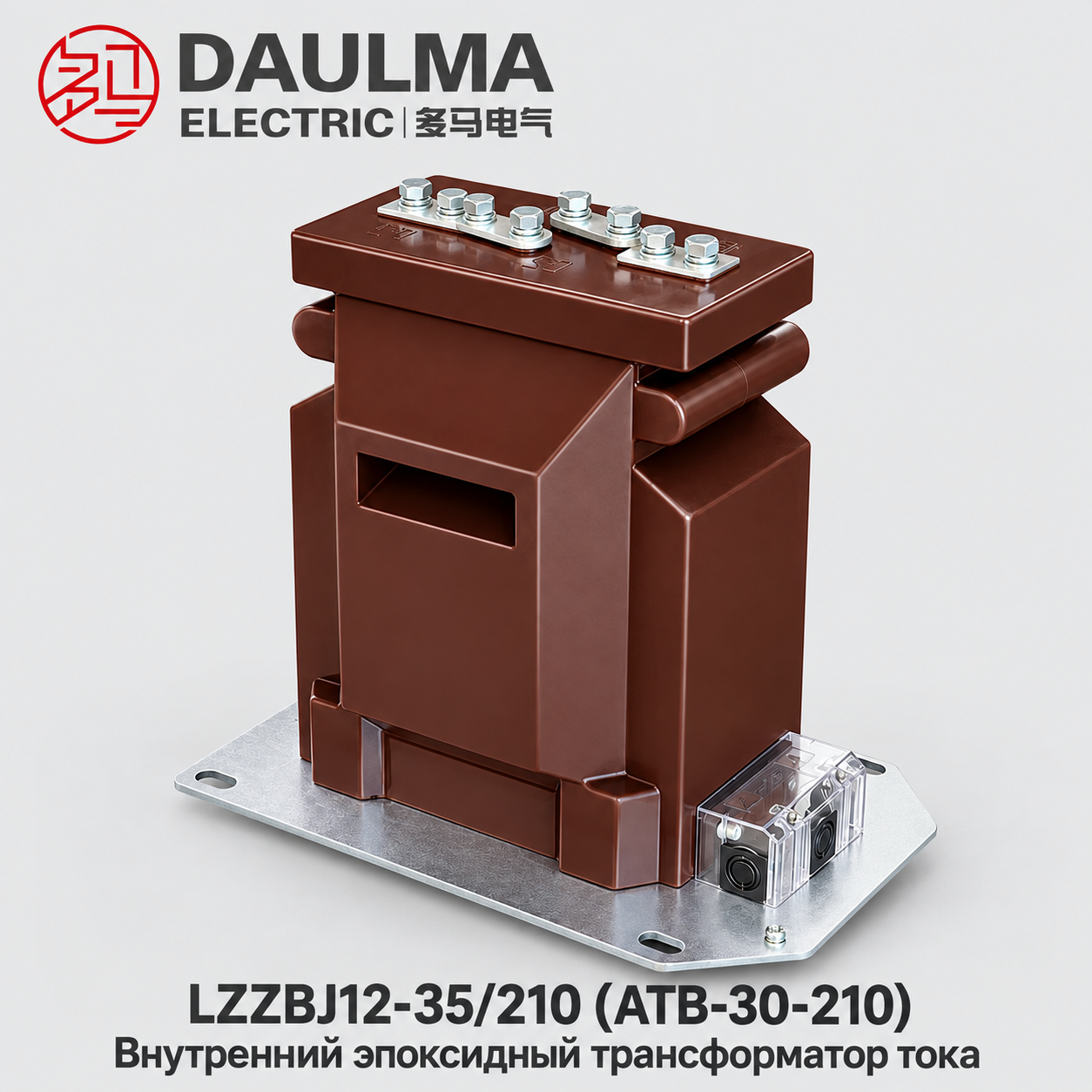

Трансформатор тока LZZBJ12-35/210 выполнен в виде компактного прямоугольного корпуса из литой эпоксидной смолы с полностью закрытой конструкцией, в которой герметично запечатаны первичный проводник, магнитопровод и вторичные обмотки. Такая конструкция обеспечивает отличную диэлектрическую прочность, герметичность от внешней среды и механическую устойчивость. Первичные выводы расположены в верхней части корпуса, а клеммная колодка вторичной цепи — сбоку или в нижней части для удобного доступа при монтаже и обслуживании внутри распределительных шкафов. Ширина корпуса 210 мм оптимизирует занимаемое пространство в компактных распределительных устройствах внутренней установки по сравнению с более широкими устаревшими платформами. В клеммном соединении реализованы различные варианты подключения вторичных цепей — с одним, двумя или несколькими коэффициентами трансформации и множественными вторичными выводами — для гибкого применения в измерительных и защитных цепях.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от -5°C до +40°C
- Установка: Внутренняя установка в распределительных устройствах и системах 35 кВ / 36 кВ / 40,5 кВ.
- Условия на месте установки: Отсутствие сильной вибрации, ударов или механических воздействий.
- Качество воздуха: Воздух не должен содержать значительного количества пыли, дыма, коррозионных газов, паров или солей.
- Влажность: Эксплуатация внутри помещений без сильной конденсации; особые требования согласовываются в рамках проекта.
- Обслуживание: Поддерживайте поверхность эпоксидной изоляции чистой и сухой для сохранения изоляционных свойств.
- Проверка подключения: Перед подачей напряжения убедитесь в правильности схемы подключения, коэффициента трансформации и маркировки клемм.
Технические параметры
Трансформатор тока LZZBJ12-35/210 (ATB-30-210) — это эпоксидный литой трансформатор тока для внутренней установки, предназначенный для сетей 35 кВ / 36 кВ / 40,5 кВ с номинальным первичным током от 5 А до 1000 А и соответствующий стандартам МЭК 61869 и ГОСТ Р МЭК 61869 (ГОСТ Р 52556, ГОСТ 18685). Диапазон рабочих температур окружающей среды — от -5°C до +40°C. Подходит для стандартных условий эксплуатации внутри помещений без сильного загрязнения или конденсации.
Таблица данных 1
| Номинальный первичный ток (А) |
Классы точности |
Номинальная мощность (В·А) | Номинальный термический ток КЗ (кА) |
Номинальный динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 50 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,2(S)/10P20 0,5(S)/10P20 |
15 | 15 | 15 | 10 | 7,5 | 80×In | 2,5Ith |
| 75 | ||||||||
| 100 | 10/1 | 40 | ||||||
| 150 | 20/1 | 50 | ||||||
| 200 | ||||||||
| 300 | 20/2 | 50 | ||||||
| 400 | ||||||||
| 500 | ||||||||
| 600 | 31,5/2 | 80 | ||||||
| 750 | ||||||||
| 800 | ||||||||
| 1000 | 40/2 | 100 | ||||||
Таблица данных 2
| Номинальный первичный ток (А) |
Классы точности |
Номинальная мощность (В·А) | Номинальный термический ток КЗ (кА) |
Номинальный динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10–20 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,2(S)/10P20 0,5(S)/10P20 |
15 | 15 | 15 | 15 | 10 | 80×In | 2,5Ith |
| 15–30 | ||||||||
| 20–40 | ||||||||
| 30–60 | ||||||||
| 40–80 | ||||||||
| 50–100 | ||||||||
| 100–200 | 100×In | 2,5Ith | ||||||
| 150–200 | ||||||||
| 200–400 | ||||||||
| 250–500 | ||||||||
| 300–600 | ||||||||
Таблица данных 3
| Номинальный первичный ток (А) |
Классы точности |
Номинальная мощность (В·А) | Номинальный термический ток КЗ (кА) |
Номинальный динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 10(5)P10 | 5(10)P15 | 5(10)P20 | ||||
| 10–15–20–30 | 0,2(S)/0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,5(S)/10P20 |
10 | 10 | 15 | 10 | 7,5 | 80×In | 2,5Ith |
| 15–20–30–40 | ||||||||
| 20–30–40–60 | ||||||||
| 30–40–60–80 | ||||||||
| 40–75–80–150 | ||||||||
| 50–75–100–150 | ||||||||
| 75–100–150–200 | ||||||||
| 100–150–200–300 | ||||||||
| 150–200–300–400 | ||||||||
Установка и подключение

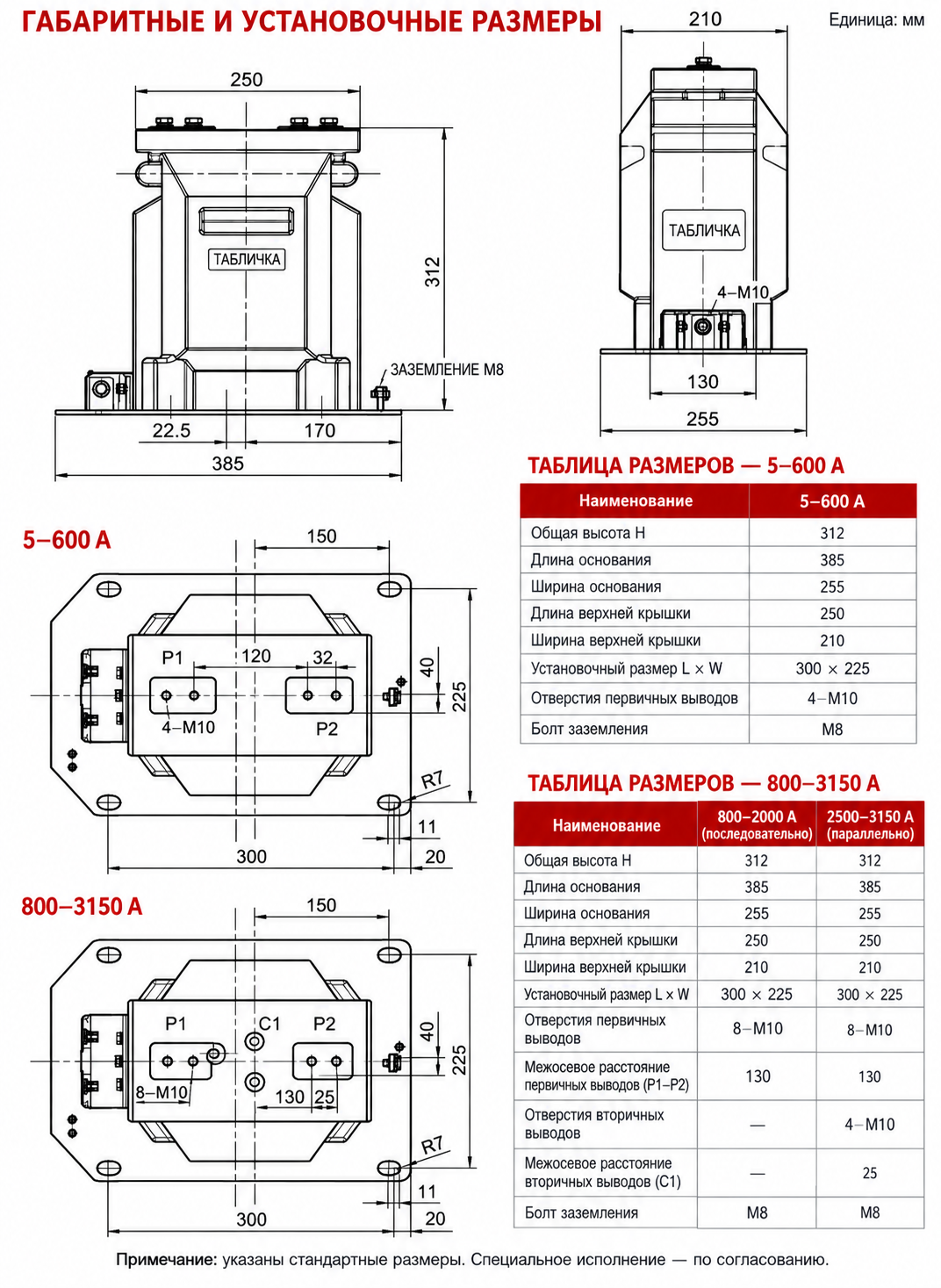

Схема установки
Трансформатор тока LZZBJ12-35/210 устанавливается вертикально в распределительных устройствах внутренней установки и крепится через монтажное основание в нижней части корпуса. Обеспечьте достаточные зазоры вокруг корпуса для прокладки первичного проводника, доступа к вторичным цепям и соблюдения требований по электрическим зазорам для 40,5 кВ. Доступ к клеммам должен сохраняться как спереди, так и сбоку в соответствии с утверждённым проектным чертежом.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте платформу 210 с учётом ограничений по габаритам и зазорам в распределительном устройстве. Подтвердите фактические ширину, высоту, расстояние между первичными выводами, схему крепления основания, доступ к вторичным клеммам и габаритные зазоры для 40,5 кВ по утверждённому чертежу габаритов.
- Осознанно выбирайте одинарный, двойной или комбинированный коэффициент трансформации. Диапазон первичных токов — от 5 А до 1000 А; комбинированные группы описаны начиная с 10 А. Требуйте схему клемм и гарантированные характеристики для каждого коэффициента.
- Рассчитайте нагрузку перед выбором компактной конструкции. Указанные номинальные мощности — 5–15 В·А, поэтому учтите входное сопротивление реле или счётчика, сопротивление кабеля, испытательные клеммы и соединения для каждой обмотки.
- Подбирайте полную комбинацию классов точности. Доступны варианты: 0,2S/0,5, измерительная обмотка с 10P10, 10P15 или 10P20, а также выбранные классы 5P. Запросите данные по В·А и схему клемм для каждой обмотки.
- Уточните требования к изоляции и токам короткого замыкания. Укажите либо 40,5/80/185 кВ, либо требуемый проектом уровень 40,5/95/185 кВ, затем подтвердите длительность термической стойкости, пиковый ток, частичные разряды, высоту над уровнем моря и соответствие испытаниям по МЭК 61869.
Часто задаваемые вопросы
В1: Что означает «210»?
Это обозначение компактной механической платформы шириной 210 мм, а не коэффициент трансформации или напряжение. Окончательные габаритные размеры необходимо уточнять по утверждённому чертежу.
В2: Чем платформа 210 отличается от ТТ 250-II?
Конструкция 210 ориентирована на уменьшение ширины шкафа и имеет меньшую номинальную мощность 5–15 В·А, тогда как платформа 250-II обеспечивает защитные выходы до 50 В·А для более тяжёлых вторичных нагрузок.
В3: Какой уровень изоляции следует использовать?
В каталоге указано 40,5/80/185 кВ, но некоторые проекты требуют 40,5/95/185 кВ. Укажите применимый стандарт и проверьте выбранную последовательность на паспортной табличке и в протоколе испытаний.
В4: Можно ли использовать двойной или комбинированный коэффициент трансформации?
Да, предусмотрены различные схемы с несколькими коэффициентами. Подтвердите точные отводы, схему подключения клемм, класс точности и мощность при каждом рабочем коэффициенте.
В5: Достаточно ли 5 В·А для защитной цепи?
Только если суммарная нагрузка от реле, проводов, клемм и испытательных устройств не превышает указанного значения и требуемый класс защиты сохраняется при токе короткого замыкания.
В6: Какие классы защиты доступны?
В документации указаны ссылки на 5P5, 5P10, 10P5, 10P10, 10P15 и 10P20, но доступность зависит от коэффициента и обмотки. Уточняйте конкретный класс и мощность совместно.
В7: Что необходимо проверить перед вертикальной установкой?
Проверьте крепление основания, трассу первичного проводника, фазные и заземляющие зазоры, доступ к клеммам спереди/сбоку, полярность, одноточечное заземление и нагрузку. Никогда не размыкайте вторичную цепь под напряжением.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор LZZBJ12-35/210 на открытом воздухе?
Нет, модель предназначена только для внутренней установки в распределительных устройствах 35 кВ. Эксплуатация требует отсутствия конденсации и агрессивных газов. Для уличных проектов уточните модификации у производителя.
Q2: Какой диапазон первичного тока у трансформатора ATB-30-210?
Номинальный первичный ток составляет от 5 А до 1000 А. Устройство соответствует стандартам МЭК 61869 и ГОСТ Р МЭК 61869. Точный коэффициент трансформации согласовывается при заказе.
Q3: Каким стандартам соответствует эпоксидный трансформатор тока 35 кВ?
Оборудование сертифицировано по стандартам МЭК 61869, ГОСТ Р МЭК 61869, ГОСТ Р 52556 и ГОСТ 18685. Копии сертификатов предоставляются по запросу при оформлении спецификации.
Q4: В каком температурном диапазоне разрешена эксплуатация изделия?
Рабочая температура окружающей среды строго ограничена диапазоном от -5°C до +40°C. Помещение не должно иметь сильной конденсации или вибраций. При нестандартных условиях требуется дополнительное согласование проекта.
Q5: Какие заводские испытания проходят трансформаторы тока перед отгрузкой?
Перечень стандартных заводских тестов и протоколы испытаний предоставляются индивидуально. Для получения подробной информации о приемочных испытаниях свяжитесь с отделом продаж для уточнения деталей.
Q6: Где купить трансформатор тока LZZBJ12-35/210 для внутренней установки?
Запросы на поставку эпоксидных трансформаторов 35 кВ принимаются через официального дистрибьютора или производителя. Отправьте техническое задание на сайт для расчета сроков и стоимости.
Q7: Как правильно обслуживать эпоксидную изоляцию трансформатора тока?
Поверхность эпоксидной изоляции необходимо регулярно очищать и поддерживать в сухом состоянии. Перед подачей напряжения обязательно проверяйте правильность схемы подключения и маркировку клемм.
