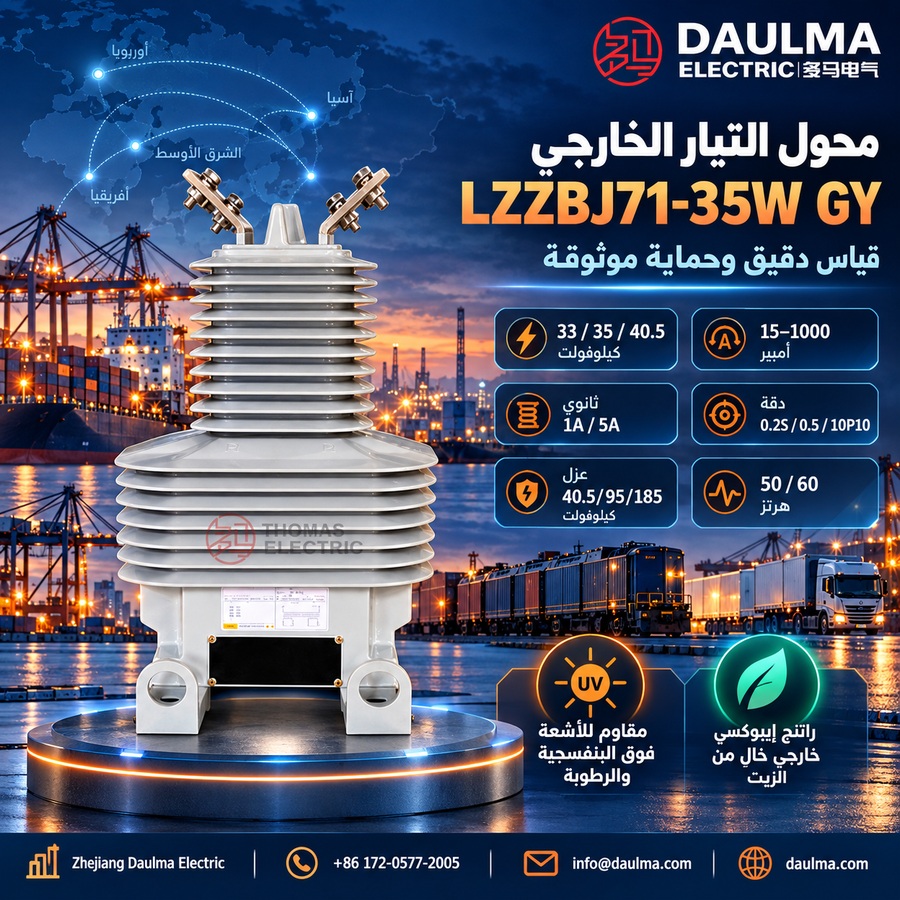

نظرة عامة
يُعد محول التيار LZZBW2-35 / LZZBJ71-35W GY محولاً خارجياً من النوع العمودي المغلق بالكامل، مصمماً لأنظمة الطاقة ذات الجهود 33 كيلوفولت و35 كيلوفولت و40.5 كيلوفولت. ويستخدم عازلاً من راتنج الإيبوكسي المُصنَّع للاستخدام الخارجي لتغليف اللفة الأولية واللفة الثانوية والنواة المغناطيسية، مما يضمن متانة ميكانيكية عالية وأداءً عازلاً مستقراً حتى في الظروف البيئية القاسية.

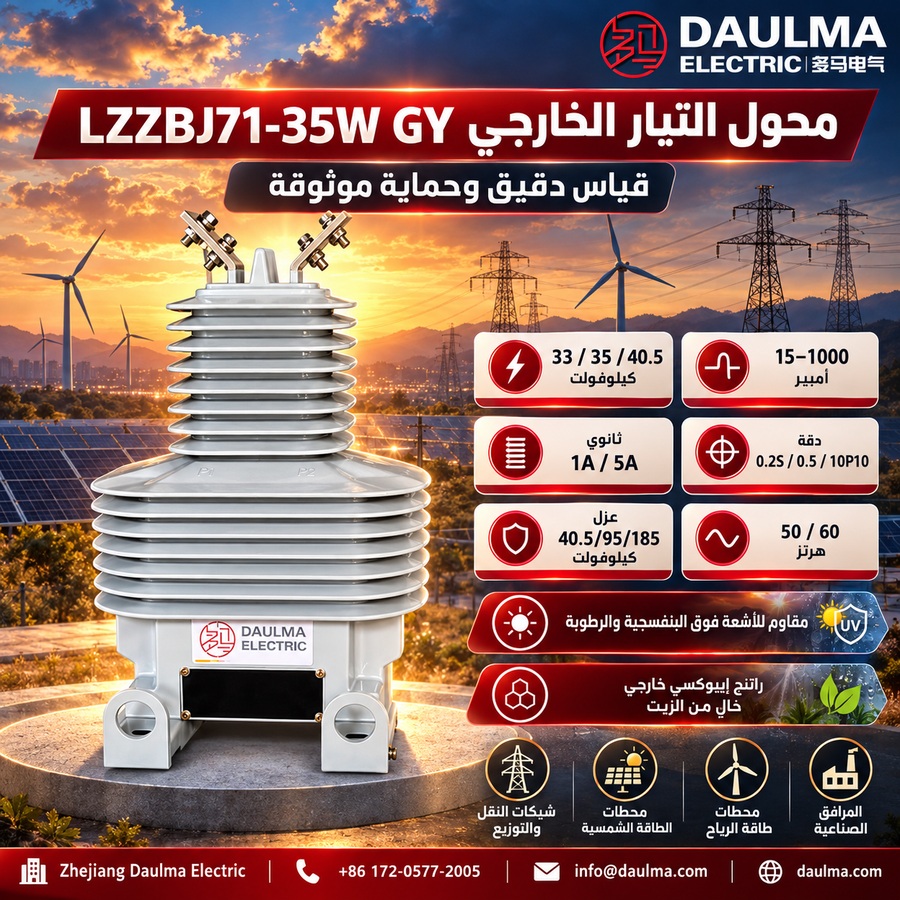

يدعم هذا المحول الجاف قياس التيار، وقياس الطاقة، والحماية المرحلية في الشبكات المتناوبة التي تعمل بتردد 50 هرتز أو 60 هرتز. وهو مناسب لمخارج المرافق الكهربائية، والمحطات الفرعية الخارجية، وخطوط جمع طاقة المصادر المتجددة، وأنظمة القياس المثبتة على الأعمدة، وأنظمة التوزيع الصناعية. ويتوافق التصميم مع متطلبات التنسيق العازل القياسية للخدمة الخارجية، بمستوى عزل مصنّف يبلغ 40.5/95/185 كيلوفولت.

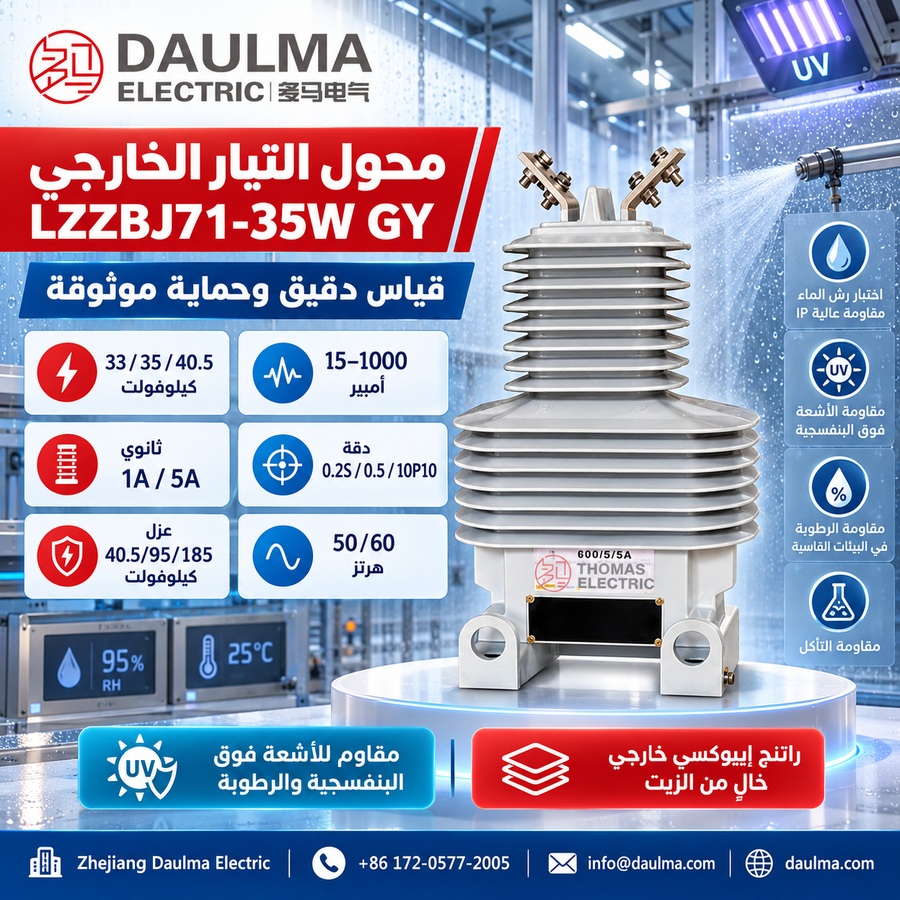

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 33 كيلوفولت / 35 كيلوفولت / 40.5 كيلوفولت |
| المستوى العازل المصنّف | 40.5/95/185 كيلوفولت |
| التردد المصنّف | 50 هرتز أو 60 هرتز |
| التيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| نوع العزل | راتنج إيبوكسي مصبوب للاستخدام الخارجي |
| حالة التركيب | خارجي |
| الهيكل | نوع عمودي مغلق بالكامل |
| التطبيق | القياس، القياس الكهربائي، الحماية |
| مدى درجة حرارة المحيط | -5°م إلى +40°م (قياسي) |
| مقاومة التلوث | حسب مواصفات المشروع |
| ملاءمة الارتفاع | قياسي؛ يتوفر تعديل للارتفاعات العالية |
| مقاومة الأشعة فوق البنفسجية والرطوبة | مصمم للتعرض الخارجي |

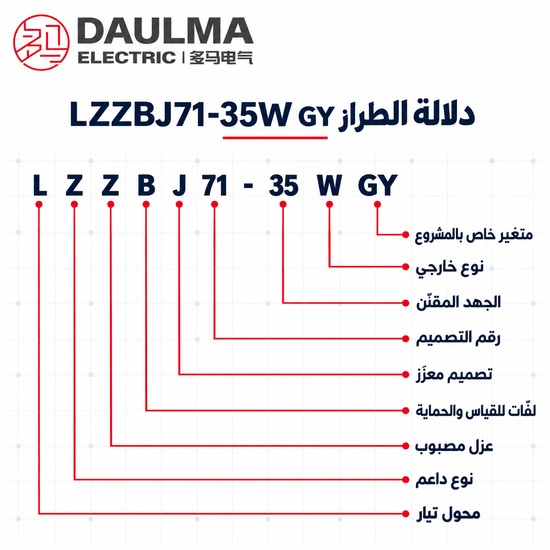

ترميز الموديل
- L: محول تيار.
- Z: هيكل من النوع العمودي / الدعامة.
- Z: عزل من راتنج الإيبوكسي المصبوب.
- B: سلسلة تحتوي على لفات للقياس والحماية.
- J: عزل معزّز أو تصميم محسّن.
- 71: رمز منصة الهيكل.
- 35: فئة 35 كيلوفولت لأنظمة 33–40.5 كيلوفولت.
- W: نوع خارجي.
- GY: متغير خاص بالمشروع للاستخدام الخارجي المعزّز أو لمتطلبات أطراف خاصة.

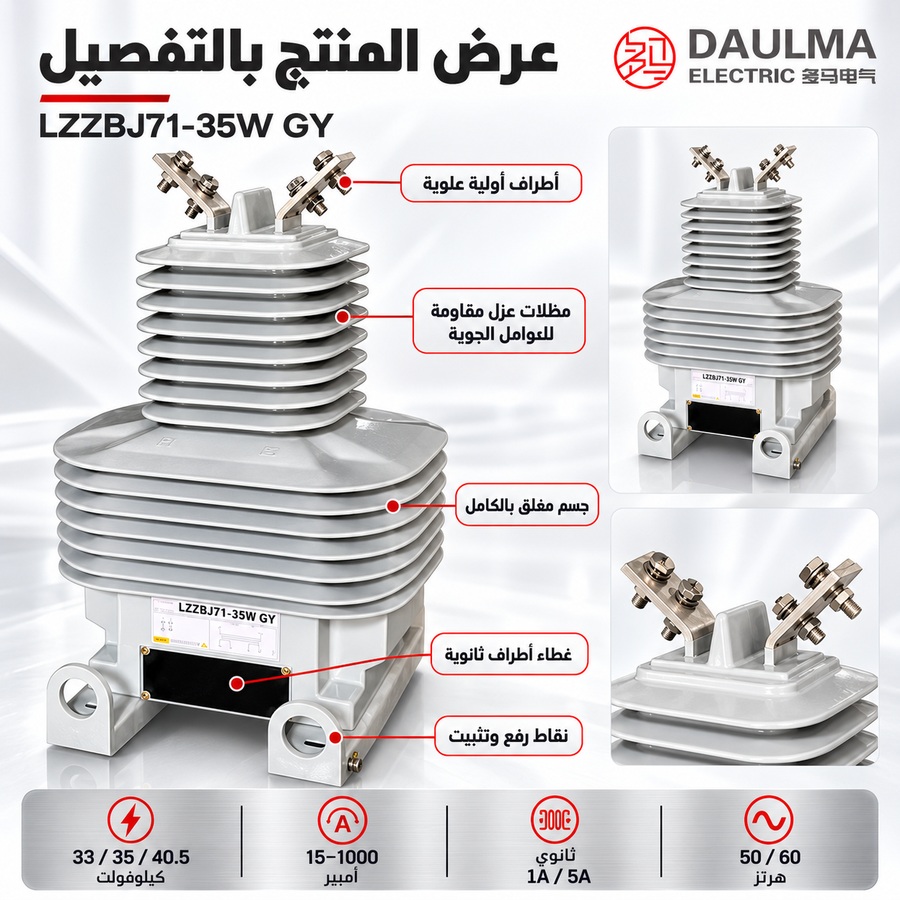

البناء

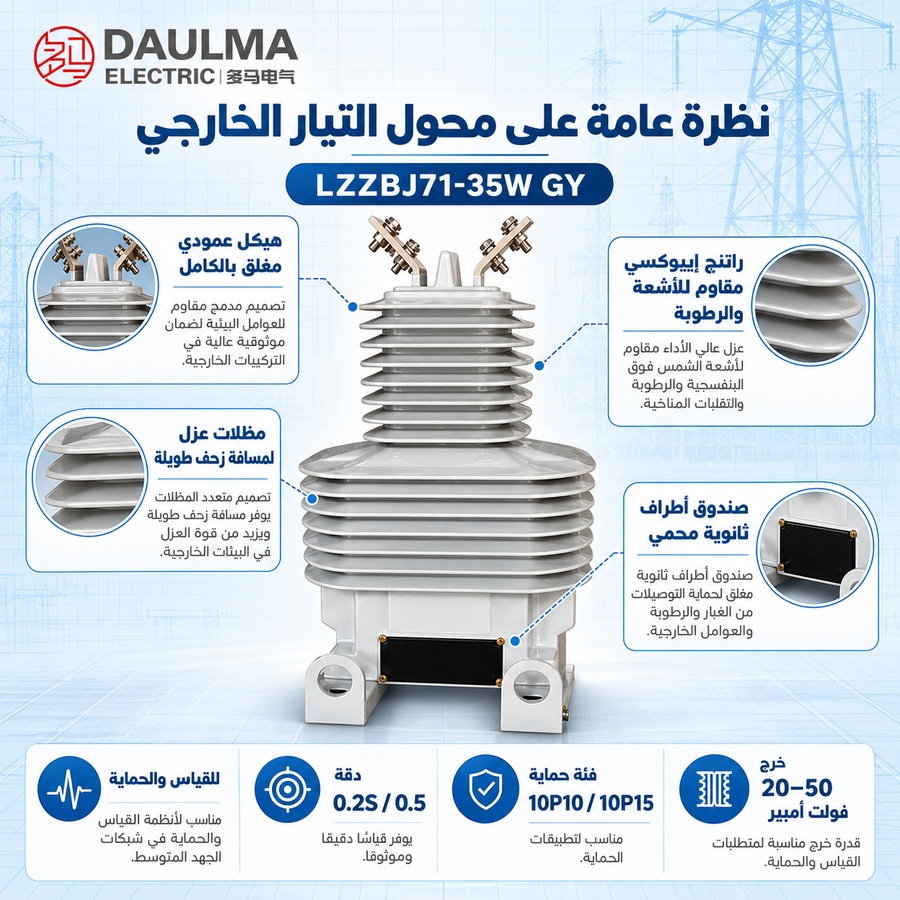

يتميز محول التيار LZZBJ71-35 / LZZBJ71-35W GY بهيكل عمودي مغلق بالكامل ومكوّن من قطعة واحدة، حيث تكون جميع المكونات النشطة—اللفة الأولية، اللفة الثانوية، والنواة المغناطيسية—مختومة بشكل دائم داخل قالب واحد من راتنج الإيبوكسي المخصص للاستخدام الخارجي. ويستبعد هذا التصميم الخالي من الزيت مخاطر التسرب ويقلل من احتياجات الصيانة مقارنةً بالبدائل المغمورة بالزيت. ويوفّر مركب الراتنج مقاومة ممتازة للتتبع، واستقراراً ضد الأشعة فوق البنفسجية، وخصائص سطحية كارهة للماء، مما يجعله مناسباً للتعرض الخارجي طويل الأمد. ويحتوي الغلاف على أطراف أولية مثبتة في الأعلى وعلبة أطراف ثانوية في الجزء السفلي الأمامي، مما يسهّل التوصيلات الآمنة مع الحفاظ على حماية مصنّفة بدرجة IP ضد دخول العوامل البيئية. وقد تم تصميم المسافة الزاحفة والتنسيق العازل لتلبية أو تجاوز المتطلبات القياسية لتطبيقات 40.5 كيلوفولت الخارجية في ظروف التلوث النموذجية.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -5°م إلى +40°م كمرجع؛ خدمة خارجية خاصة حسب الاتفاق
- الارتفاع: ≤ 1000 متر
- الحالة الجوية: عدم وجود تلوث شديد أو غازات مسببة للتآكل أو جو قابل للانفجار يتجاوز حدود التصميم
- التعرض الخارجي: مناسب للرطوبة والتعرض للأشعة فوق البنفسجية وتطبيقات العزل المقاومة للتتبع
- مكان التركيب: خارجي
المعايير الفنية
محول التيار LZZBJ71-35W GY هو محول تيار خارجي من راتنج الإيبوكسي المصبوب، مصمم لأنظمة 33/35/40.5 كيلوفولت بمستوى عزل مصنّف 40.5/95/185 كيلوفولت. يعمل بتردد 50 هرتز أو 60 هرتز، ويدعم تيارات أولية من 15 أمبير إلى 1000 أمبير، ويلتزم بمعايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2.
| التيار الأولي المصنّف (A) |
تركيبات فئات الدقة |
الناتج المصنّف (VA) |
التيار الحراري المصنّف قصيرة المدة (kA/1S) |
التيار الديناميكي المصنّف (kA) |
|---|---|---|---|---|
| 15 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 10P10/10P10 10P15/10P15 0.2S/0.5/10P20/10P20 |
30/50 30/50 30/20 50/50 20/20 20/20/20/20 |
3 | 7.5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37.5 | ||
| 100 | 21 | 52.5 | ||
| 150 | 31.5 | 78.75 | ||
| 200 | 45 | 112.5 | ||
| 300 | ||||
| 400 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 0.2(0.5)/10P20 10P10/10P10 10P15/10P15 0.2S/0.5/10P20/10P20 |
50/50 50/30 50/20 50/30 50/50 30/30 20/20/20/20 |
63 | 157.5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
التركيب والتوصيلات

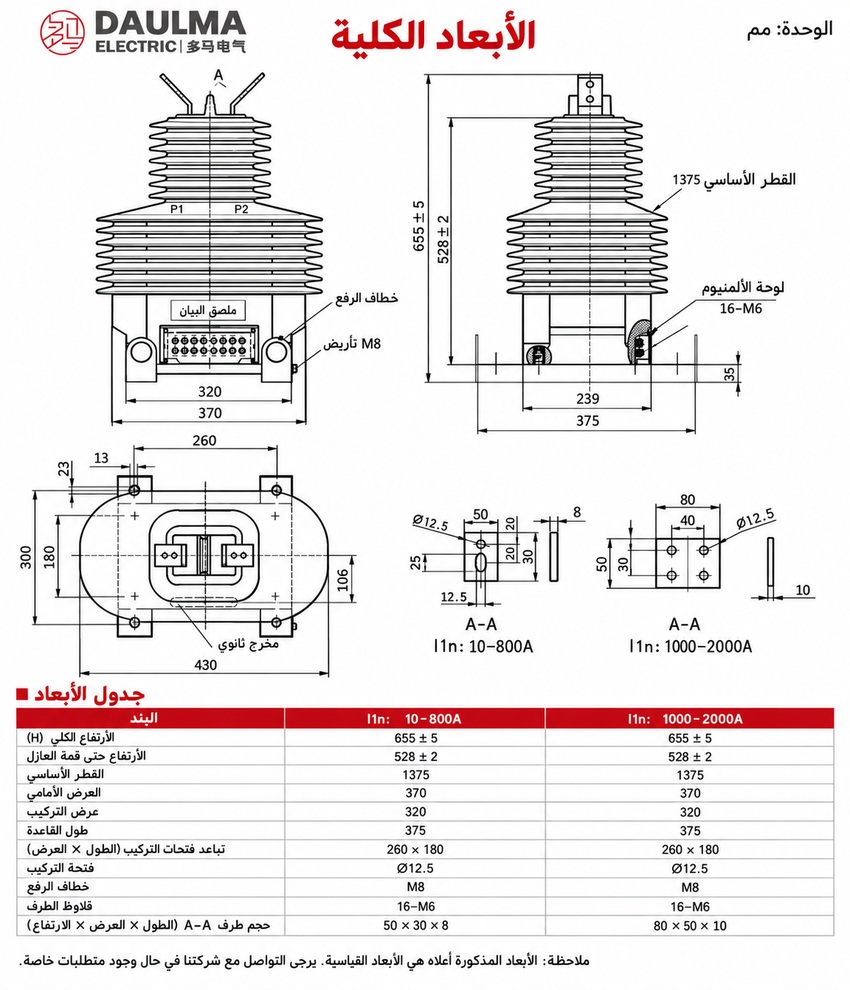

رسم التركيب
يتم تركيب محول التيار الخارجي LZZBJ71-35W GY من راتنج الإيبوكسي المصبوب على حامل فولاذي ثابت، أو دعامة مثبتة على عمود، أو لوحة تركيب، أو أساس محطة فرعية. تقع الأطراف الأولية (P1/P2) في الأعلى لتوصيل الخط، بينما تكون علبة الأطراف الثانوية في الجزء السفلي الأمامي للوصول إلى التوصيلات.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد متغير GY من وثائق المشروع. إن معناه كمتغير خارجي معزّز أو بأطراف خاصة غير مكمّل رقمياً؛ لذا احصل على الرسم التفصيلي لـ GY ومواصفات غلاف الأطراف والمواد.
- اختر نسبة التيار من 15 أمبير إلى 1000 أمبير وترتيب النواة. تشمل الخيارات: لفتين للقياس، قياس/حماية، حمايتين، أو مخطط مختار ذي أربع وظائف للقياس والحماية.
- حدد توزيع الفولت أمبير (VA) لكل نواة. تحتوي بعض صفوف الوظائف المتعددة على قيم VA أقل من تصنيفات الدقة، لذا يتطلب الأمر تسلسلاً لللفات، ورسماً تخطيطياً للأطراف، وناتجاً مضموناً لكل نواة فعلية.
- حدّد بيئة التشغيل الخارجية بالكامل. بيّن المسافة الزاحفة الدنيا، وشدة التلوث، ودرجة الحماية IP، والأشعة فوق البنفسجية، والتتبع/التآكل، والمطر، والتكثيف، والضباب الملحي، والرياح، والتجمد، ودرجة حرارة الموقع.
- تحقّق من التنسيق الميكانيكي والتنسيق أثناء العطل. تأكد من أحمال الأساس أو القطب، وقوى الأطراف، وشد الموصل، والمدة الحرارية، والتيار الذروة، والتوصيل بالأرض، والارتفاع، واختبارات IEC 61869 للتشغيل الخارجي.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار هذا في بيئات خارجية قاسية؟
نعم، مصمم للتركيب الخارجي بمقاومة للأشعة فوق البنفسجية والرطوبة. جسمه من راتنج الإيبوكسي المصبوب يمنع التتبع. يرجى تأكيد مستوى التلوث مع المصنع.
Q2: ما فئات الدقة المتاحة للقياس والحماية؟
يدعم تركيبات متعددة مثل 0.2S/0.5 للقياس و10P10 للحماية. الناتج المصنف يتراوح بين 20 و50 فولت أمبير. حدد متطلبات المشروع للتأكيد من المصنع.
Q3: كيف يتحمل محول التيار تيارات القصر العالية؟
يتحمل تيارات حرارية وديناميكية عالية حسب التيار الأولي المختار، تصل إلى 21 كيلو أمبير للتيار الحراري. تعتمد القيم الدقيقة على التصنيف النهائي. تواصل معنا لتأكيد مواصفات القصر.
Q4: هل يمكن تخصيص التيار الأولي ليصل إلى 1000 أمبير؟
نعم، يدعم محول التيار تيارات أولية تتراوح من 15 إلى 1000 أمبير. يعمل بتردد 50 أو 60 هرتز لأنظمة 35 كيلوفولت. يرجى تحديد التيار المطلوب عند الطلب.
Q5: هل المنتج متوافق مع معايير IEC الدولية؟
نعم، يلتزم بمعايير IEC 61869-1 وIEC 61869-2 ومعايير GB/T المقابلة. مستوى العزل المصنف هو 40.5/95/185 كيلوفولط. اطلب شهادات الاختبار الخاصة بالدفعة عند الاستلام.

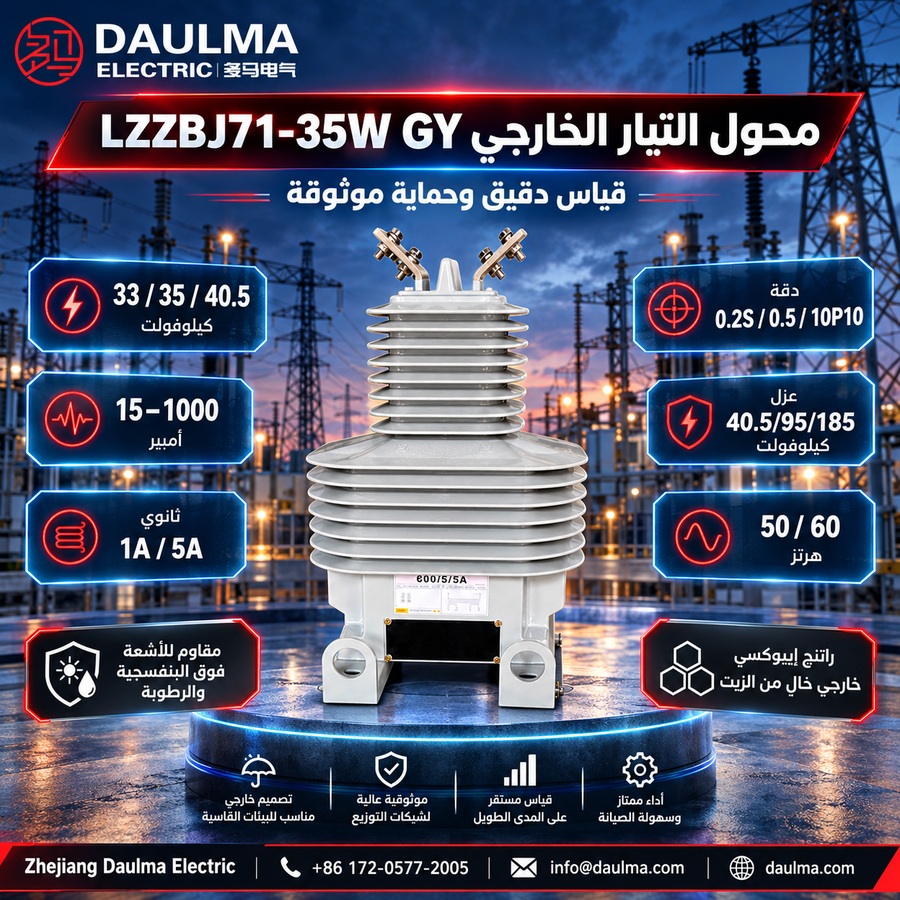

Q6: ما هو التطبيق الرئيسي لمحول التيار LZZBJ71-35W GY؟
هو محول تيار خارجي من النوع العمودي لأنظمة الجهد 33 و35 و40.5 كيلوفولط. مناسب لمحطات التوزيع الخارجية. حدد ظروف الموقع للتأكد من ملاءمته.
