Přehled

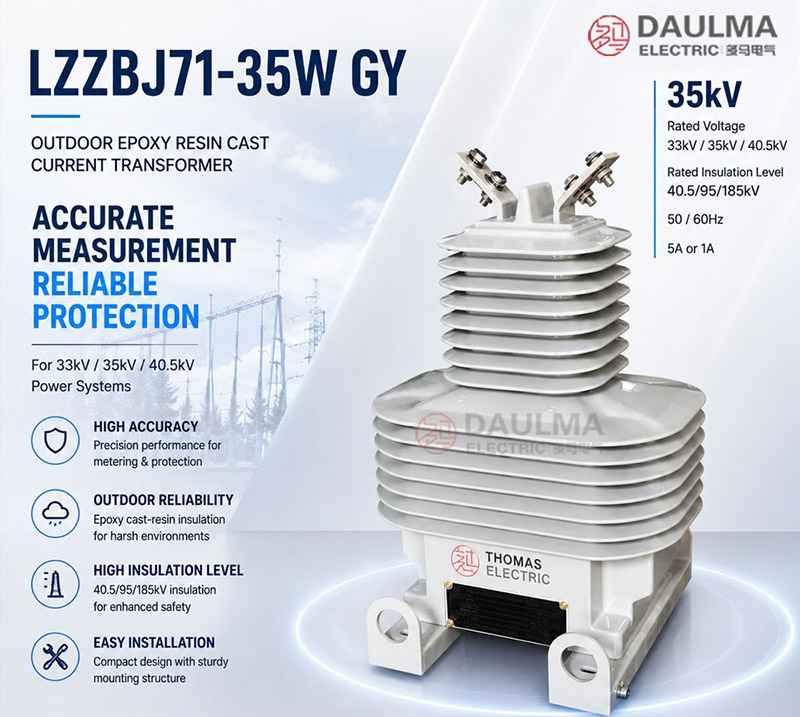

Proudový transformátor LZZBW2-35 / LZZBJ71-35W GY je plně uzavřený sloupkový venkovní proudový transformátor určený pro elektrické sítě o jmenovitém napětí 33 kV, 35 kV a 40,5 kV. Primární vinutí, sekundární vinutí i magnetické jádro jsou zcela zapouzdřeny do izolace z epoxidové pryskyřice určené pro venkovní použití, což zajišťuje vysokou mechanickou pevnost a stabilní dielektrické vlastnosti i v náročném prostředí.
Tento suchý proudový transformátor (CT) slouží pro měření proudu, elektroměrové účtování a reléovou ochranu v jednofázových nebo třífázových střídavých sítích s frekvencí 50 Hz nebo 60 Hz. Je vhodný pro distribuční vedení distribučních společností, venkovní rozvodny, sběrné linky obnovitelných zdrojů energie, sloupové měřicí systémy a průmyslové distribuční sítě. Konstrukce splňuje standardní požadavky na koordinaci izolace pro venkovní provoz s jmenovitou izolační hladinou 40,5/95/185 kV.
Přehled základních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída napětí sítě | 33 kV / 35 kV / 40,5 kV |
| Jmenovitá izolační hladina | 40,5/95/185 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Typ izolace | Venkovní epoxidová pryskyřice – litá |
| Podmínky instalace | Venkovní |
| Konstrukce | Plně uzavřený sloupkový typ |
| Aplikace | Měření, účtování, ochrana |
| Rozsah okolní teploty | -5 °C až +40 °C (standard) |
| Odvodnost vůči znečištění | Dle specifikace projektu |
| Vhodnost pro nadmořskou výšku | Standardní; pro vysokou nadmořskou výšku je k dispozici korekce |
| Odolnost vůči UV záření a vlhkosti | Konstruováno pro trvalé venkovní nasazení |
Označení modelu
- L: Proudový transformátor.
- Z: Sloupková / sloupová konstrukce.
- Z: Izolace z lité epoxidové pryskyřice.
- B: Série s vinutími pro měření i ochranu.
- J: Zesílená izolace nebo vylepšená konstrukce.
- 71: Kód konstrukční platformy.
- 35: Třída 35 kV pro sítě 33 kV–40,5 kV.
- W: Venkovní provedení.
- GY: Variantní označení dle projektu pro zesílené venkovní použití nebo speciální svorkové požadavky.
Konstrukce
Transformátor LZZBJ71-35 / LZZBJ71-35W GY má monolitickou, plně uzavřenou sloupkovou konstrukci, přičemž všechny aktivní části – primární vinutí, sekundární vinutí a magnetické jádro – jsou trvale utěsněny v jediném bloku epoxidové pryskyřice určené pro venkovní použití. Tento bezolejový design eliminuje riziko úniku a snižuje nároky na údržbu ve srovnání s olejovými alternativami. Epoxidová směs poskytuje vynikající odolnost proti povrchovému přeskoku (tracking resistance), stabilitu vůči UV záření a hydrofobní povrchové vlastnosti vhodné pro dlouhodobé venkovní nasazení. Skříň integruje svorky primárního obvodu na horní části a svorkovnici sekundárního obvodu na přední spodní straně, což usnadňuje bezpečné připojení při zachování ochrany IP proti vnikání vnějších vlivů. Povrchová dráha a koordinace izolace jsou navrženy tak, aby splňovaly nebo překračovaly standardní požadavky pro venkovní aplikace v třídě 40,5 kV za běžných podmínek znečištění.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C (referenční); speciální venkovní provoz dle dohody
- Nadmořská výška: ≤ 1000 m
- Atmosférické podmínky: Bez extrémního znečištění, korozivních plynů nebo výbušné atmosféry přesahujících návrhové limity
- Venkovní expozice: Vhodné pro aplikace s vysokou vlhkostí, UV zářením a požadavkem na odolnost izolace vůči povrchovému přeskoku
- Místo instalace: Venkovní
Technické parametry
Proudový transformátor LZZBJ71-35W GY je venkovní epoxidový litý proudový transformátor určený pro sítě 33 kV/35 kV/40,5 kV s jmenovitou izolační hladinou 40,5/95/185 kV. Pracuje při frekvenci 50 Hz nebo 60 Hz, podporuje primární proudy od 15 A do 1000 A a splňuje normy IEC 61869-1, IEC 61869-2, GB/T 20840.1 a GB/T 20840.2.
| Jmenovitý primární proud (A) |
Kombinace přesnostních tříd |
Jmenovitý výstup (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 0,2S/0,5/10P20/10P20 |
30/50 30/50 30/20 50/50 20/20 20/20/20/20 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 0,2S/0,5/10P20/10P20 |
50/50 50/30 50/20 50/30 50/50 30/30 20/20/20/20 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Instalace a zapojení
Instalační schéma
Proudový transformátor LZZBJ71-35W GY s venkovní epoxidovou izolací se montuje na stabilní ocelový držák, sloupovou konzolu, montážní desku nebo základovou desku rozvodny. Svorky primárního obvodu (P1/P2) jsou umístěny nahoře pro připojení vedení, zatímco svorkovnice sekundárního obvodu je umístěna na přední spodní straně pro přístup k zapojení.
Výběr a časté otázky
Návod pro výběr
- Definujte variantu GY dle projektové dokumentace. Její význam jako „zesílené venkovní“ nebo „speciální svorkové“ není kvantifikován; vyžádejte si výkres GY varianty, specifikaci svorkovnice a materiálů.
- Zvolte převod 15 A–1000 A a uspořádání jader. K dispozici jsou varianty: dvě měřicí, měřicí/ochranné, dvě ochranné a vybrané čtyřfunkční schéma pro měření a ochranu.
- Upřesněte přidělení zdánlivého výkonu (VA) na každé jádro. U některých multifunkčních řádků je uvedeno méně hodnot VA než přesnostních tříd, proto je nutné stanovit pořadí vinutí, svorkový diagram a garantovaný výstup na fyzické jádro.
- Specifikujte kompletní venkovní prostředí. Uveďte minimální povrchovou dráhu, stupeň znečištění, stupeň ochrany IP, odolnost vůči UV, tracking/erozi, dešti, kondenzaci, solné mlze, větru, námraze a teplotní režim lokality.
- Ověřte mechanickou a poruchovou koordinaci. Potvrďte zatížení základny nebo sloupu, síly na svorkách, tah vodiče, tepelnou dobu trvání, špičkový proud, uzemnění, nadmořskou výšku a splnění zkoušek dle IEC 61869 pro venkovní použití.
Často kladené otázky
Otázka 1: Co znamená označení GY?
Je popsáno pouze jako projektově specifická varianta pro zesílené venkovní použití nebo speciální svorkové požadavky. Přesný rozdíl musí být uveden ve výkresu a technické dohodě.
Otázka 2: Je transformátor plněný olejem?
Ne. Vinutí i jádro jsou zapouzdřeny v epoxidové pryskyřici pro venkovní použití, což eliminuje potřebu izolačního oleje a údržbu spojenou s únikem oleje.
Otázka 3: Může napájet dva ochranné relé?
Ano, jsou uvedeny kombinace 10P10/10P10 a 10P15/10P15, dále vybraná dvojice 10P20/10P20.
Otázka 4: Je přidělení VA u čtyřfunkčního provedení jasné?
Ne. Některé položky uvádějí čtyři přesnostní funkce, ale pouze tři výstupní hodnoty VA. Před objednáním vyžádejte podepsaný rozpis výkonu na jednotlivá jádra.
Otázka 5: Je vhodný pro pobřežní nebo silně znečištěné lokality?
Pouze po projednání v rámci projektu. Na této stránce nejsou uvedeny certifikované hodnoty povrchové dráhy, třídy znečištění ani odolnosti vůči solné mlze.
Otázka 6: Jaká je nejvyšší publikovaná poruchová hodnota?
U řádku 1000 A jsou uvedeny hodnoty 80 kA tepelného a 200 kA dynamického proudu. Potvrďte tepelnou dobu trvání a přesné venkovní provedení.
Otázka 7: Jaké je požadované uzemnění?
Spojte základnu CT se zemní sítí rozvodny a uzemněte jeden určený bod sekundárního obvodu. Sekundární obvod musí být zkratován pokaždé, když je odpojen při proudu v primárním obvodu.
Často kladené otázky
Q1: Je tento proudový transformátor vhodný pro venkovní instalaci?
Ano, model LZZBJ71-35W GY je určen výhradně pro venkovní prostředí. Odolává vysoké vlhkosti a UV záření s izolační hladinou 40,5/95/185 kV. Pro specifické klimatické podmínky kontaktujte výrobce.
Q2: Která přesnostní třída je vhodná pro fakturační měření?
Pro přesné fakturační měření zvolte třídu 0,2S nebo kombinaci 0,2S/0,5. Zajišťuje vysokou přesnost dle norem IEC 61869-2. Přesné nastavení a kalibraci potvrďte s technickým oddělením.
Q3: Jaký je jmenovitý krátkodobý tepelný proud pro 15 A?
Pro primární proud 15 A je jmenovitý krátkodobý tepelný proud 3 kA/1s a dynamický proud 7,5 kA. Tyto parametry zajišťují spolehlivou ochranu a bezpečnost při zkratech v distribučních sítích.
Q4: Jak je zaručena shoda s normami IEC 61869?
Shoda je zajištěna plnou certifikací dle IEC 61869-1/2 a GB/T 20840. Výrobce dodává protokol o továrních zkouškách s každou dodávkou. Kopie certifikátů vyžádejte při zadávání objednávky.
Q5: Kdy lze očekávat dodání pro nestandardní primární proudy?
Dodací lhůta pro atypické převody nebo speciální venkovní úpravy podléhá individuálnímu potvrzení. Standardní modely od 15 A do 1000 A expedujeme dle aktuálních možností. Přesný termín konzultujte s obchodním oddělením.
Q6: Proč zvolit epoxidový litý transformátor pro 35kV sítě?
Epoxidové lití zajišťuje vysokou mechanickou odolnost a stabilitu izolace v náročných venkovních podmínkách. Transformátor je optimalizován pro sítě 33 kV až 40,5 kV s frekvencí 50/60 Hz. Pro projektovou dokumentaci kontaktujte výrobce.
