Descripción general
El LZZBW2-35 / LZZBJ71-35W GY es un transformador de corriente tipo pilar totalmente encapsulado, diseñado para uso exterior en sistemas eléctricos de 33 kV, 35 kV y 40,5 kV. Utiliza aislamiento de resina epoxi apta para exteriores para encapsular el devanado primario, el devanado secundario y el núcleo magnético, garantizando alta resistencia mecánica y desempeño dieléctrico estable en ambientes exigentes.
Este TC de tipo seco permite la medición de corriente, facturación energética y protección por relés en redes de corriente alterna con frecuencia de 50 Hz o 60 Hz. Es adecuado para alimentadores de distribución, subestaciones al aire libre, líneas de recolección de energía renovable, medición en postes y sistemas industriales de distribución. Su diseño cumple con los requisitos estándar de coordinación del aislamiento para servicio exterior, con un nivel nominal de aislamiento de 40,5/95/185 kV.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 33 kV / 35 kV / 40,5 kV |
| Nivel nominal de aislamiento | 40,5/95/185 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Tipo de aislamiento | Resina epoxi fundida para exteriores |
| Condición de instalación | Exterior |
| Estructura | Tipo pilar totalmente encapsulado |
| Aplicación | Medición, facturación, protección |
| Rango de temperatura ambiente | -5 °C a +40 °C (estándar) |
| Resistencia a la contaminación | Según especificación del proyecto |
| Adecuación para altitud | Estándar; corrección para gran altitud disponible |
| Resistencia a UV y humedad | Diseñado para exposición exterior |
Designación del modelo
- L: Transformador de corriente.
- Z: Estructura tipo pilar o poste.
- Z: Aislamiento fundido en resina epoxi.
- B: Serie con devanados para medición y protección.
- J: Aislamiento reforzado o diseño mejorado.
- 71: Código de plataforma estructural.
- 35: Clase de 35 kV para sistemas de 33 kV a 40,5 kV.
- W: Tipo para exterior.
- GY: Variante específica del proyecto para uso exterior reforzado o requerimientos especiales de bornes.
Construcción

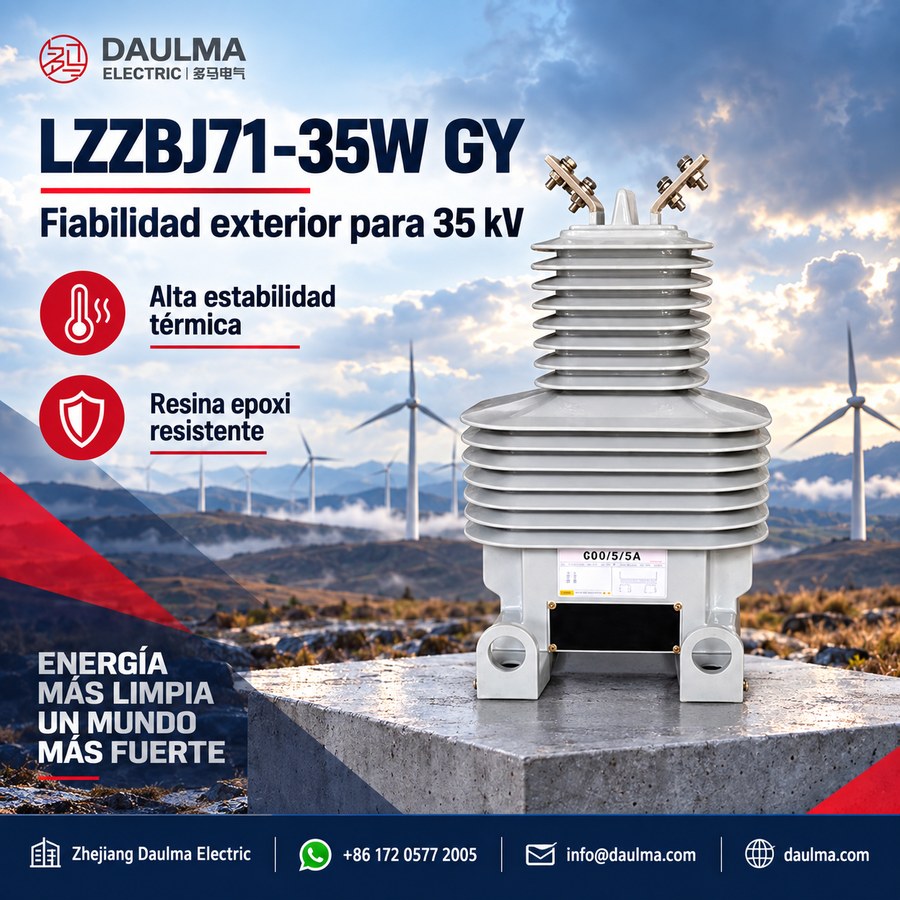

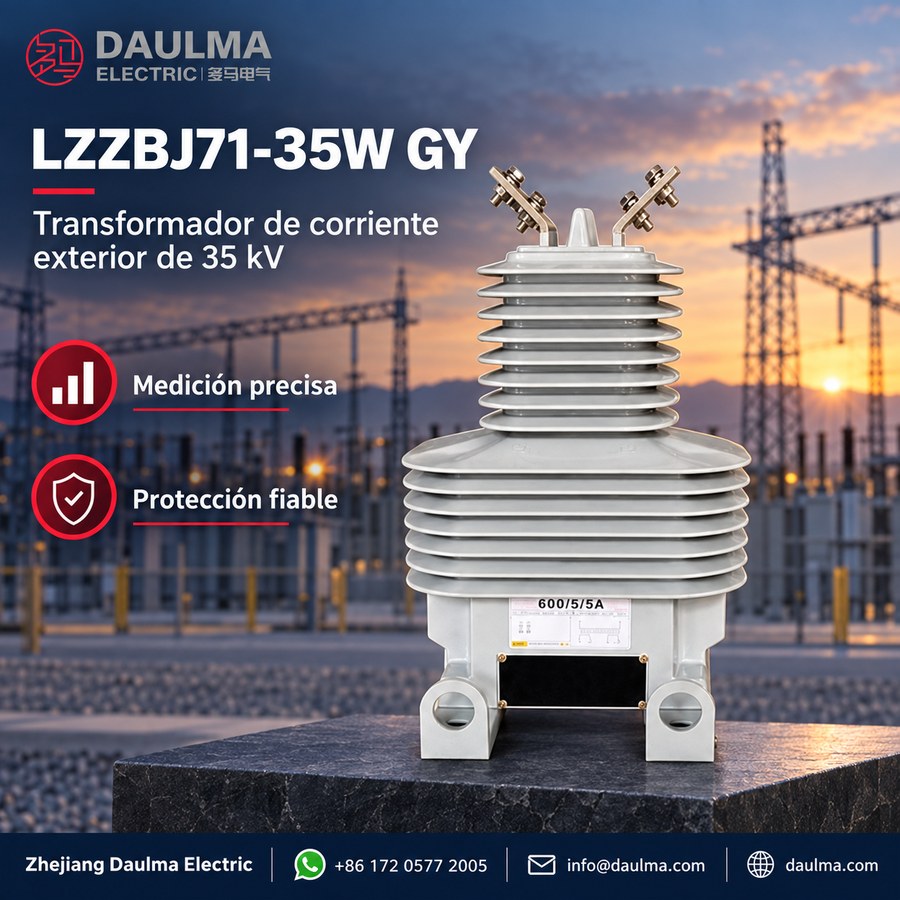

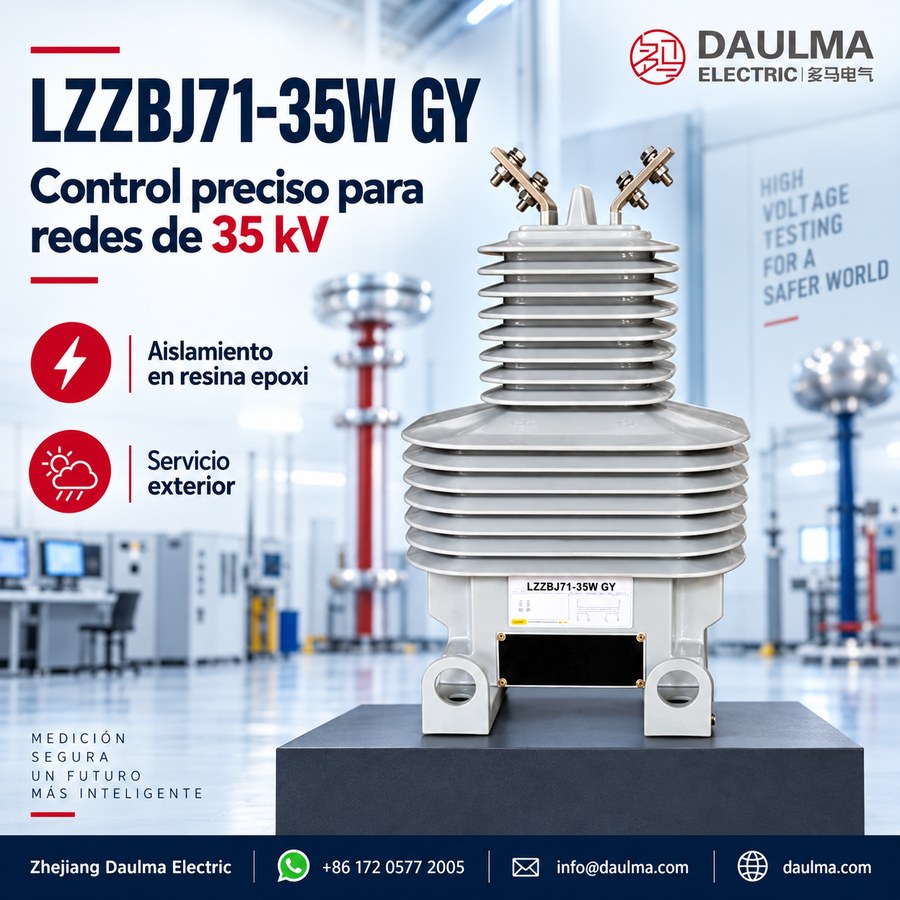

El LZZBJ71-35 / LZZBJ71-35W GY presenta una construcción monolítica tipo pilar totalmente encapsulada, con todos los componentes activos —devanado primario, devanado secundario y núcleo magnético— sellados permanentemente dentro de una única pieza de resina epoxi apta para exteriores. Este diseño sin aceite elimina riesgos de fugas y reduce las necesidades de mantenimiento frente a alternativas inmersas en aceite. El compuesto de resina ofrece excelente resistencia al tracking, estabilidad frente a la radiación UV y propiedades hidrófugas en la superficie, adecuadas para exposición prolongada al exterior. La carcasa integra bornes primarios montados en la parte superior y una caja de bornes secundarios accesible desde la parte frontal inferior, facilitando conexiones seguras mientras mantiene una protección clasificada IP contra la entrada de agentes ambientales. La distancia de fuga y la coordinación del aislamiento están diseñadas para cumplir o superar los requisitos estándar para aplicaciones exteriores de clase 40,5 kV bajo condiciones típicas de contaminación.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C de referencia; servicio exterior especial mediante acuerdo
- Altitud: ≤ 1000 m
- Condición atmosférica: Sin contaminación severa, gases corrosivos ni atmósferas explosivas más allá de los límites de diseño
- Exposición exterior: Adecuado para aplicaciones con humedad, exposición a UV y aislamiento resistente al tracking
- Lugar de instalación: Exterior
Parámetros técnicos
El LZZBJ71-35W GY es un transformador de corriente fundido en resina epoxi para exteriores, diseñado para sistemas de 33 kV/35 kV/40,5 kV con nivel nominal de aislamiento de 40,5/95/185 kV. Opera a 50 Hz o 60 Hz, soporta corrientes primarias de 15 A a 1000 A y cumple con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica nominal de corto tiempo (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 15 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 10P10/10P10 10P15/10P15 0,2S/0,5/10P20/10P20 |
30/50 30/50 30/20 50/50 20/20 20/20/20/20 |
3 | 7,5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37,5 | ||
| 100 | 21 | 52,5 | ||
| 150 | 31,5 | 78,75 | ||
| 200 | 45 | 112,5 | ||
| 300 | ||||
| 400 | 0,2S/0,5 0,2(0,5)/10P10 0,2(0,5)/10P15 0,2(0,5)/10P20 10P10/10P10 10P15/10P15 0,2S/0,5/10P20/10P20 |
50/50 50/30 50/20 50/30 50/50 30/30 20/20/20/20 |
63 | 157,5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZBJ71-35W GY, fundido en resina epoxi para exteriores, se instala sobre una ménsula de acero estable, soporte montado en poste, placa de montaje o cimentación de subestación. Los bornes primarios (P1/P2) se ubican en la parte superior para conexión de línea, mientras que la caja de bornes secundarios se sitúa en la parte frontal inferior para acceso al cableado.
Selección y preguntas frecuentes
Guía de selección
- Defina la variante GY según documentos del proyecto. Su significado como variante reforzada para exterior o con bornes especiales no está cuantificado; obtenga el dibujo dimensional, la caja de bornes y la especificación de materiales correspondiente.
- Seleccione la relación de 15 A a 1000 A y la disposición de núcleos. Las opciones incluyen doble medición, medición/protección, doble protección y esquemas seleccionados de cuatro funciones combinadas (medición/protección).
- Defina la asignación de VA por núcleo. Algunas filas multifunción indican valores de VA inferiores a las clases de precisión, por lo que requieren secuencia de devanados, diagrama de bornes y potencia garantizada por núcleo físico.
- Especifique completamente el entorno exterior. Indique distancia mínima de fuga, severidad de contaminación, grado de protección IP, resistencia a UV, tracking/erosión, lluvia, condensación, niebla salina, viento, hielo y temperatura del emplazamiento.
- Verifique coordinación mecánica y ante fallas. Confirme cargas sobre cimentación o poste, fuerzas en bornes, tensión del conductor, duración térmica, corriente de cresta, puesta a tierra, altitud y pruebas exteriores según IEC 61869.
Preguntas Frecuentes
Q1: ¿Dónde se puede instalar este transformador de corriente de 35 kV?
Está diseñado exclusivamente para instalación en exteriores dentro de sistemas de 33 kV, 35 kV y 40,5 kV. Su construcción en resina epoxi resiste humedad y rayos UV. Consulte al fabricante para confirmar el nivel de aislamiento 40,5/95/185 kV.
Q2: ¿Qué clases de precisión soporta para medición y protección?
Admite combinaciones como 0,2S/0,5 para medición y 10P10/10P15 para protección. Cumple con las normas IEC 61869-2 y GB/T 20840.2. Especifique la combinación exacta requerida en su pedido para calibración de fábrica.
Q3: ¿Cómo se comporta ante corrientes de cortocircuito térmicas y dinámicas?
Soporta corrientes térmicas nominales de hasta 3 kA/1 s y dinámicas de 7,5 kA para la corriente primaria de 15 A. Estos valores varían según la relación de transformación. Verifique los parámetros dinámicos específicos de su proyecto con nuestro equipo técnico.
Q4: ¿Cuáles normativas internacionales cumple este equipo de 40,5 kV?
Cumple con IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2. El aislamiento está diseñado para un nivel nominal de 40,5/95/185 kV. Solicite los certificados de tipo y reportes de pruebas de fábrica antes de la compra.
Q5: ¿Se puede personalizar para condiciones ambientales extremas o alta altitud?
El diseño estándar opera hasta 1000 m de altitud y temperaturas de -5 °C a +40 °C. Para altitudes superiores o climas extremos, se requiere un acuerdo de servicio especial. Contacte a ventas para evaluar modificaciones técnicas y plazos de entrega.
Q6: ¿Por qué elegir este transformador de corriente fundido en resina?
Ofrece aislamiento resistente al tracking y alta durabilidad para instalación exterior en redes de 35 kV. Soporta frecuencias de 50 Hz y 60 Hz con corrientes primarias de 15 A a 1000 A. Consulte disponibilidad de stock y opciones de exportación con el fabricante.
