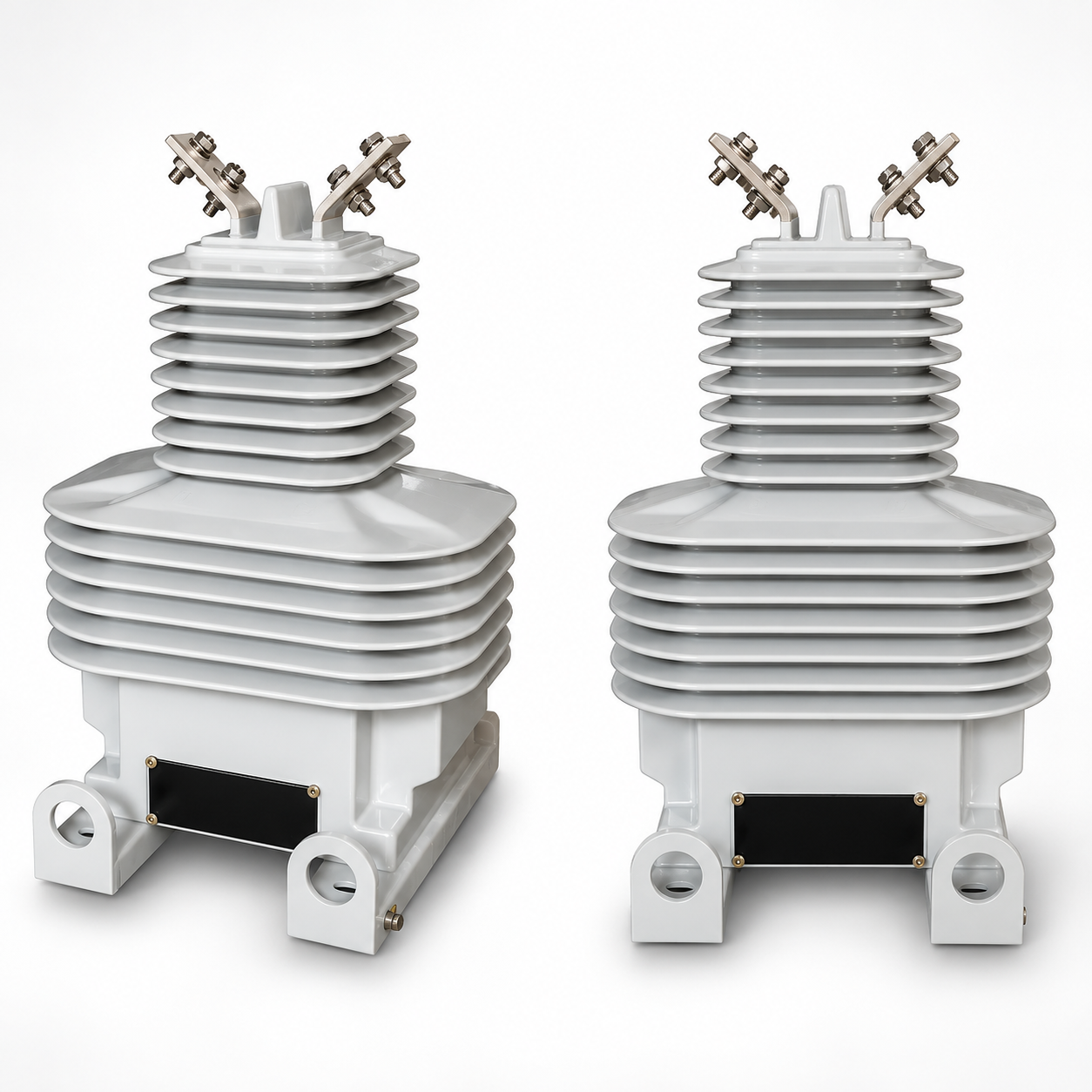

Обзор
Трансформатор тока LZZBW2-35 / LZZBJ71-35W GY — это полностью герметичный опорный трансформатор тока для наружной установки, предназначенный для энергосистем напряжением 33 кВ, 35 кВ и 40,5 кВ. Обмотки высокого и низкого напряжения, а также магнитопровод полностью залиты эпоксидным компаундом для наружного применения, что обеспечивает высокую механическую прочность и стабильные диэлектрические характеристики даже в суровых условиях эксплуатации.
Этот сухой трансформатор тока применяется для измерения тока, коммерческого учёта электроэнергии и релейной защиты в сетях переменного тока частотой 50 Гц или 60 Гц. Он подходит для фидеров распределительных сетей, открытых подстанций, сборных линий возобновляемой энергетики, опорных пунктов учёта и промышленных распределительных систем. Конструкция соответствует стандартным требованиям координации изоляции для наружной установки с номинальным уровнем изоляции 40,5/95/185 кВ.

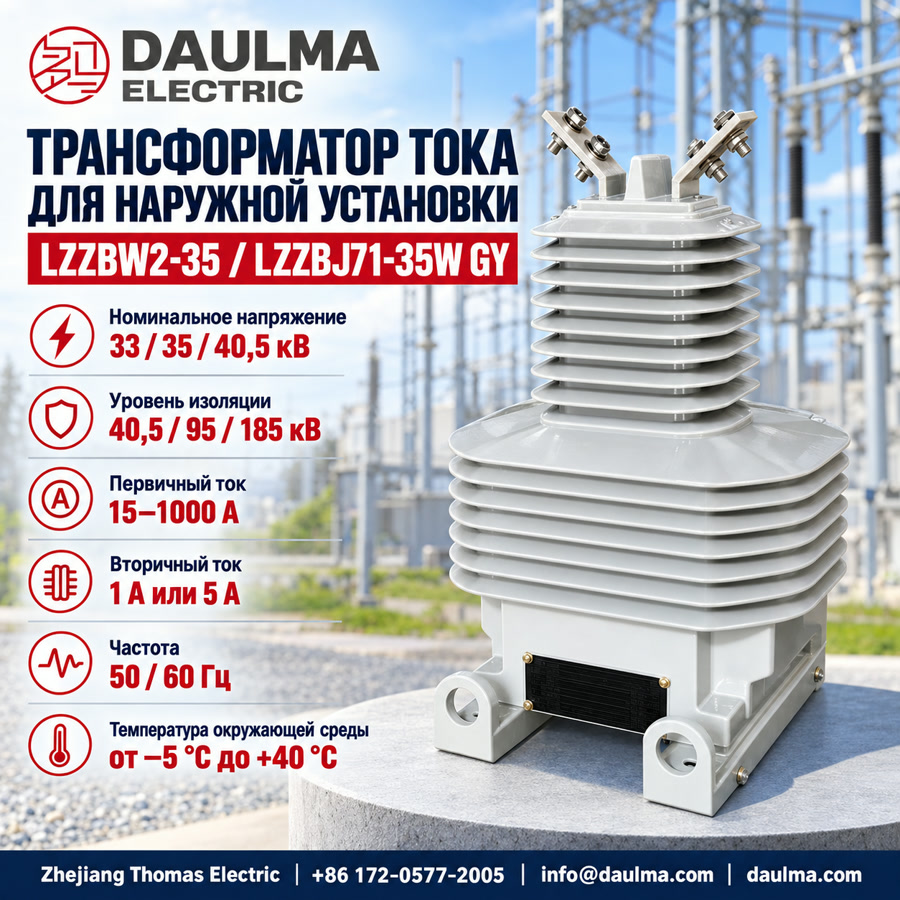

Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 33 кВ / 35 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Тип изоляции | Эпоксидная литая для наружной установки |
| Условия монтажа | Наружная установка |
| Конструкция | Полностью герметичный опорного типа |
| Назначение | Измерение, учёт, защита |
| Диапазон температур окружающей среды | от –5 °C до +40 °C (стандартный) |
| Стойкость к загрязнению | Согласно техническому заданию проекта |
| Применимость на высоте | Стандартная; коррекция для больших высот по запросу |
| Стойкость к УФ-излучению и влаге | Предназначен для эксплуатации на открытом воздухе |

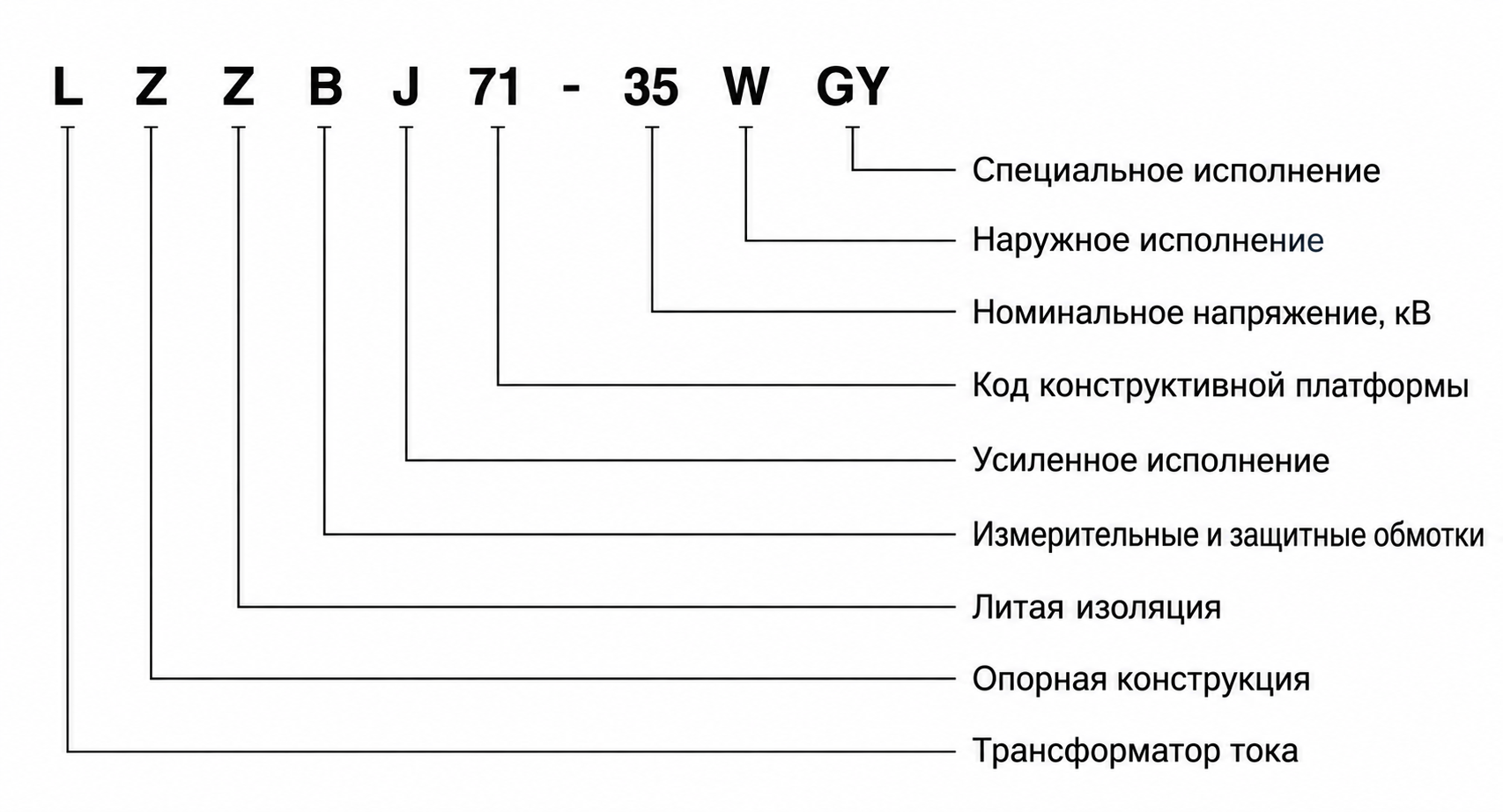

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная (стоечная) конструкция.
- Z: Литая эпоксидная изоляция.
- B: Серия с обмотками для измерения и защиты.
- J: Повышенная изоляция или усиленная конструкция.
- 71: Код конструктивной платформы.
- 35: Класс напряжения 35 кВ для сетей 33–40,5 кВ.
- W: Исполнение для наружной установки.
- GY: Вариант по специальному заказу для усиленной наружной эксплуатации или особых требований к выводам.

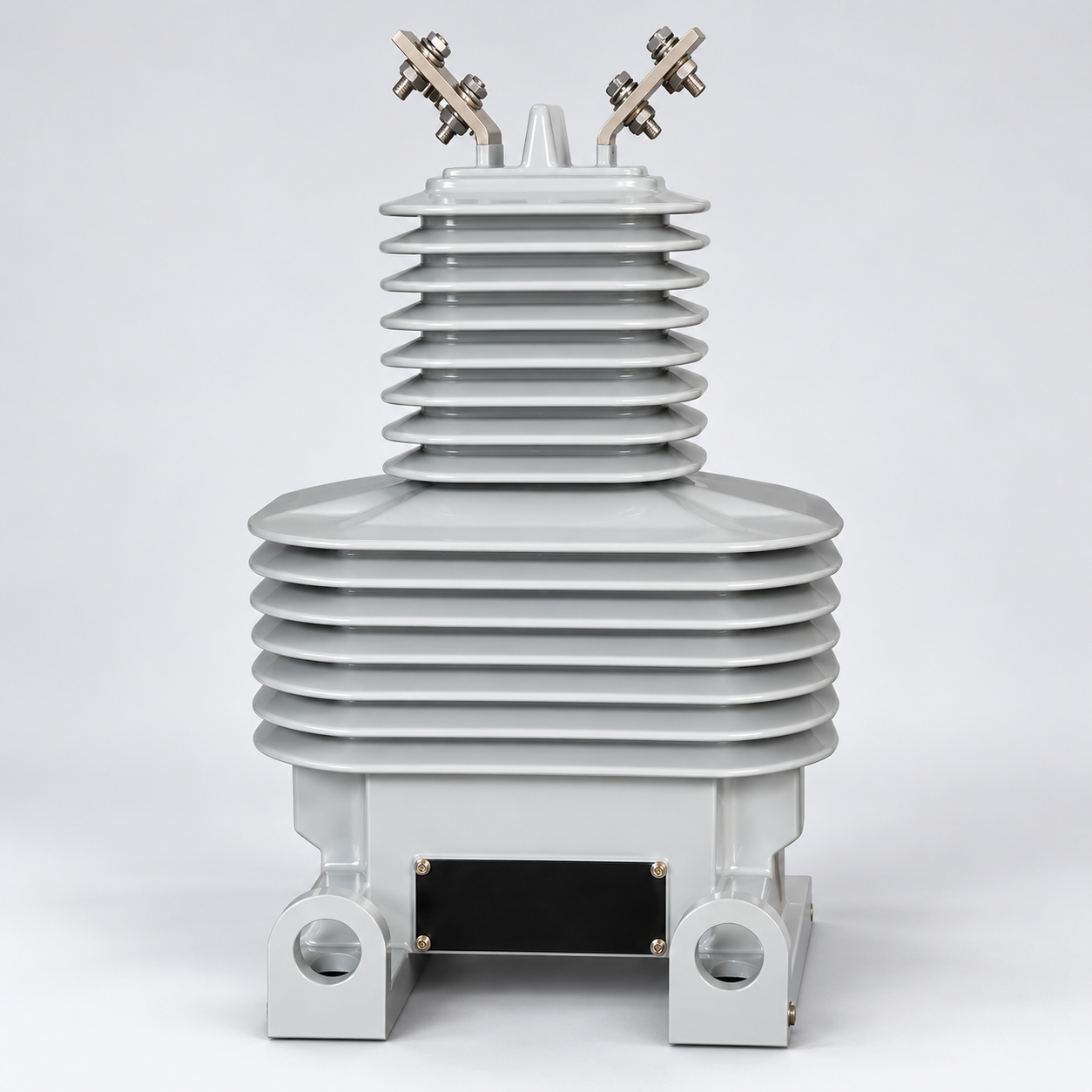

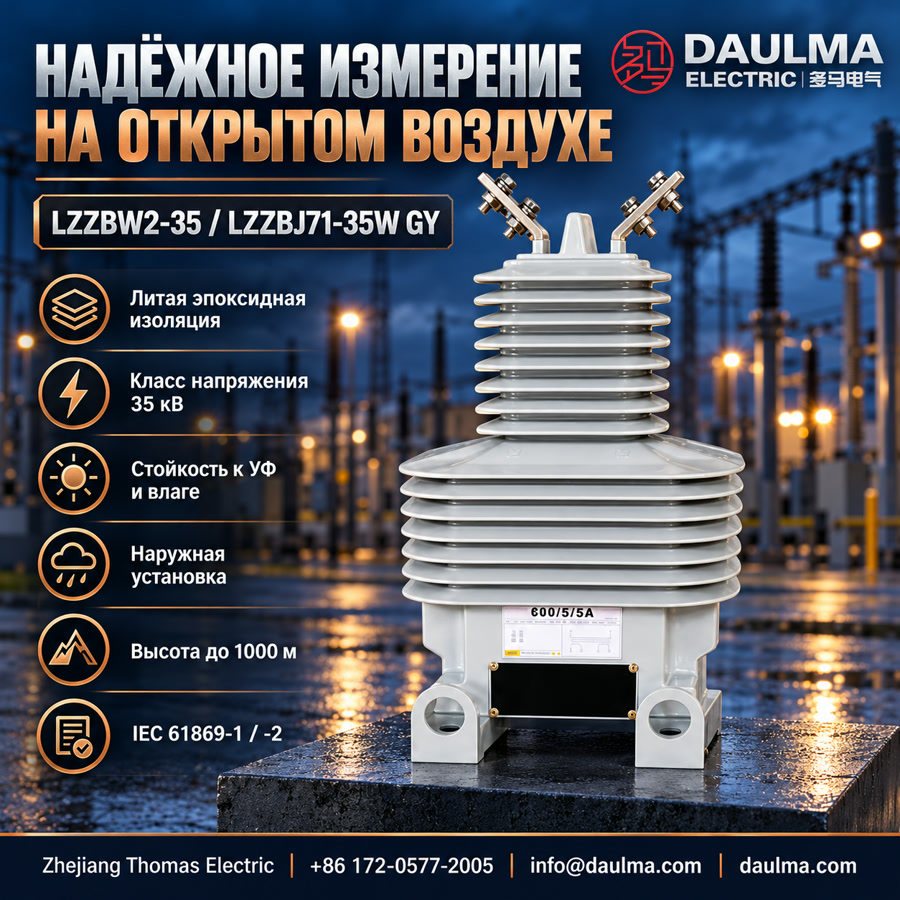

Конструкция
Модели LZZBJ71-35 и LZZBJ71-35W GY выполнены в виде монолитной полностью герметичной опорной конструкции, в которой все активные компоненты — первичная и вторичная обмотки, а также магнитопровод — надёжно запечатаны в едином корпусе из эпоксидного компаунда для наружного применения. Бессмазочная конструкция исключает риск утечки масла и снижает потребность в обслуживании по сравнению с маслонаполненными аналогами. Эпоксидный компаунд обеспечивает отличную стойкость к трекингу, устойчивость к УФ-излучению и гидрофобные свойства поверхности, подходящие для длительной эксплуатации на открытом воздухе. Корпус имеет первичные выводы в верхней части и нижний передний клеммник вторичной цепи, что обеспечивает надёжное подключение при сохранении степени защиты IP от проникновения внешних воздействий. Длина пути утечки и координация изоляции рассчитаны на соответствие или превышение стандартных требований для наружного применения в сетях класса 40,5 кВ при типовых условиях загрязнения.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от –5 °C до +40 °C (базовый диапазон); специальное исполнение для наружной установки по согласованию
- Высота над уровнем моря: ≤ 1000 м
- Атмосферные условия: Отсутствие сильного загрязнения, коррозионных газов или взрывоопасной среды за пределами проектных ограничений
- Эксплуатация на открытом воздухе: Подходит для условий повышенной влажности, УФ-излучения и применения с изоляцией, стойкой к трекингу
- Место установки: Наружная установка
Технические параметры
Трансформатор тока LZZBJ71-35W GY — это эпоксидный литой трансформатор тока для наружной установки, предназначенный для сетей 33 кВ/35 кВ/40,5 кВ с номинальным уровнем изоляции 40,5/95/185 кВ. Работает на частоте 50 Гц или 60 Гц, поддерживает первичные токи от 15 А до 1000 А и соответствует стандартам IEC 61869-1, IEC 61869-2, GB/T 20840.1 и GB/T 20840.2.
| Номинальный первичный ток (А) |
Комбинации классов точности |
Номинальная мощность (ВА) |
Номинальный кратковременный ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 15 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 10P10/10P10 10P15/10P15 0.2S/0.5/10P20/10P20 |
30/50 30/50 30/20 50/50 20/20 20/20/20/20 |
3 | 7.5 |
| 20 | 4 | 10 | ||
| 30 | 6 | 15 | ||
| 40 | 8 | 20 | ||
| 50 | 10 | 25 | ||
| 75 | 15 | 37.5 | ||
| 100 | 21 | 52.5 | ||
| 150 | 31.5 | 78.75 | ||
| 200 | 45 | 112.5 | ||
| 300 | ||||
| 400 | 0.2S/0.5 0.2(0.5)/10P10 0.2(0.5)/10P15 0.2(0.5)/10P20 10P10/10P10 10P15/10P15 0.2S/0.5/10P20/10P20 |
50/50 50/30 50/20 50/30 50/50 30/30 20/20/20/20 |
63 | 157.5 |
| 500 | ||||
| 600 | ||||
| 800 | ||||
| 1000 | 80 | 200 |
Установка и подключение

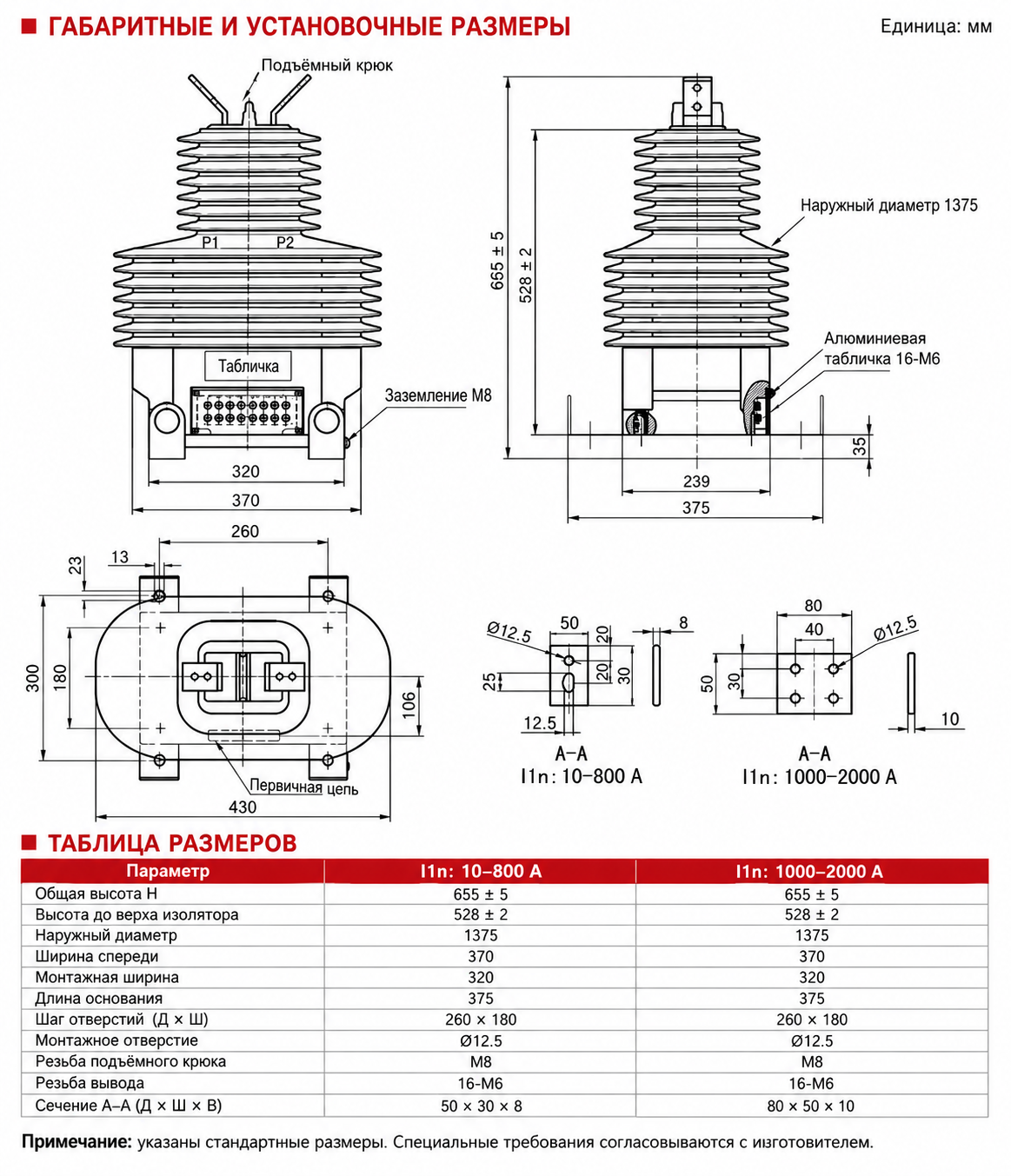

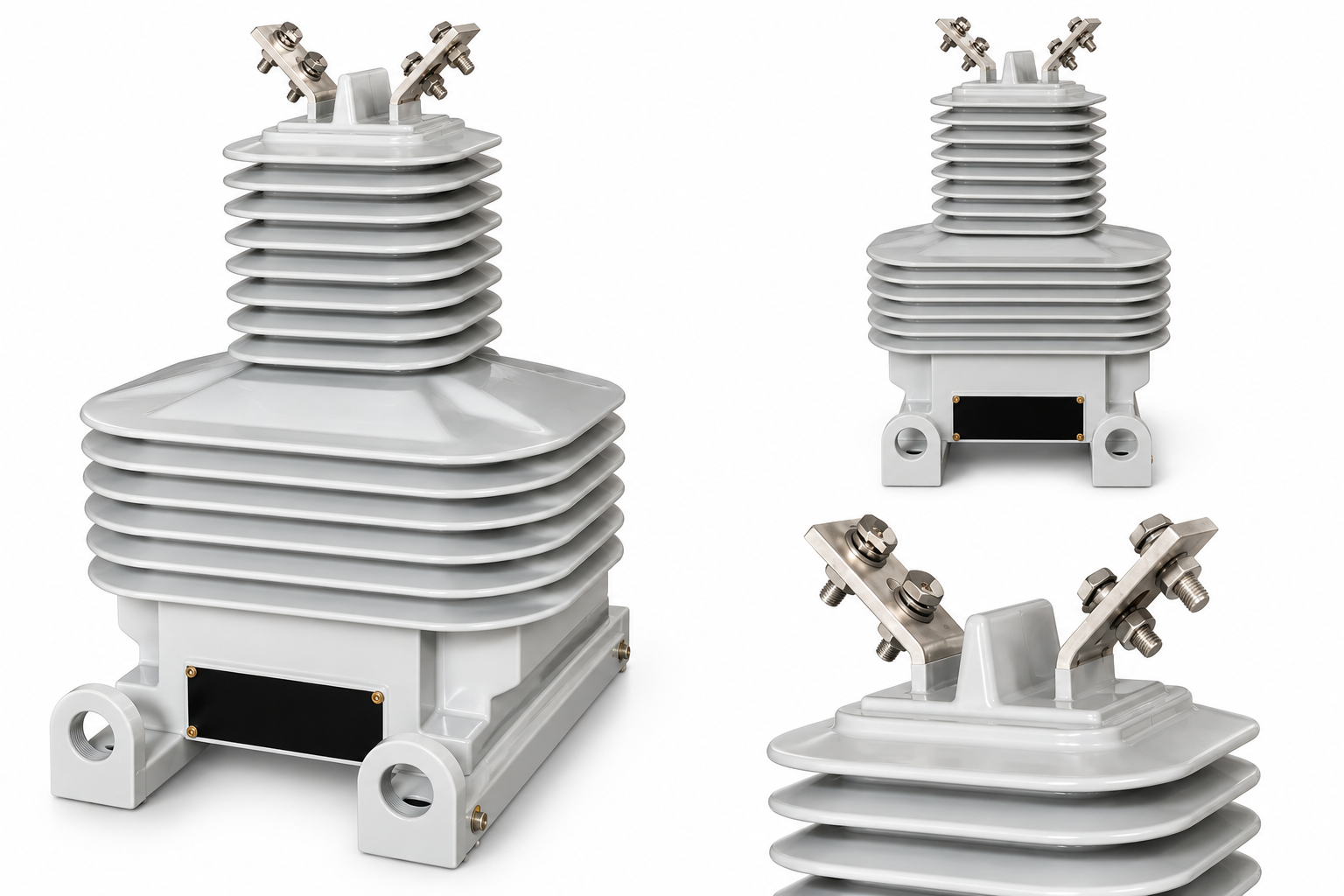

Схема монтажа
Трансформатор тока LZZBJ71-35W GY с эпоксидной литой изоляцией для наружной установки монтируется на устойчивый стальной кронштейн, опорную конструкцию, монтажную плиту или фундамент подстанции. Первичные выводы (P1/P2) расположены в верхней части для подключения линии, а клеммная коробка вторичной цепи — в нижней передней части для удобства подключения.
Подбор и частые вопросы
Руководство по выбору
- Уточните вариант GY по проектной документации. Его значение как усиленного наружного исполнения или особой конструкции выводов не стандартизировано; необходимо получить чертёж GY, спецификацию клеммной коробки и материалов.
- Выберите коэффициент трансформации от 15 А до 1000 А и конфигурацию сердечников. Доступны варианты: два измерительных, измерение/защита, две защиты и выбранные четырёхфункциональные схемы измерения/защиты.
- Определите нагрузку (ВА) для каждого сердечника. В некоторых многофункциональных строках указано меньше значений ВА, чем классов точности; требуется последовательность обмоток, схема выводов и гарантированная мощность на каждый физический сердечник.
- Укажите полные условия наружной эксплуатации. Задайте минимальную длину пути утечки, степень загрязнения, степень защиты IP, стойкость к УФ, трекингу/эрозии, дождю, конденсации, солевому туману, ветру, обледенению и температурный режим площадки.
- Подтвердите механическую и аварийную совместимость. Убедитесь в соответствии нагрузкам на фундамент или опору, усилиям на выводах, натяжению проводников, термической стойкости, пиковому току, заземлению, высоте над уровнем моря и испытаниям по IEC 61869 для наружного применения.
Часто задаваемые вопросы
Вопрос 1: Что означает GY?
Это вариант по специальному заказу с усиленной конструкцией для наружной установки или особыми требованиями к выводам. Точные различия должны быть указаны в чертеже и техническом соглашении.
Вопрос 2: Является ли трансформатор маслонаполненным?
Нет. Обмотки и магнитопровод залиты эпоксидным компаундом для наружного применения, что исключает использование изоляционного масла и необходимость обслуживания, связанного с утечками масла.
Вопрос 3: Может ли он питать два защитных реле?
Да, доступны согласованные комбинации 10P10/10P10 и 10P15/10P15, а также отдельные варианты с двумя обмотками 10P20.
Вопрос 4: Чётко ли определена нагрузка (ВА) для четырёхфункциональной конфигурации?
Нет. В некоторых строках указаны четыре класса точности, но только три значения мощности. Перед заказом необходимо получить подписанный график нагрузки по каждому сердечнику.
Вопрос 5: Подходит ли изделие для прибрежных зон или участков с сильным загрязнением?
Только после дополнительной квалификации по проекту. На данной странице не указаны сертифицированные значения длины пути утечки, класса загрязнения или стойкости к солевому туману.
Вопрос 6: Каков максимальный заявленный аварийный ток?
В строке для 1000 А указаны значения 80 кА (термическая стойкость) и 200 кА (динамическая стойкость). Уточните продолжительность термического воздействия и точный вариант для наружной установки.
Вопрос 7: Какое заземление требуется?
Необходимо соединить основание ТТ с контуром заземления подстанции и заземлить одну указанную точку вторичной цепи. При отключении вторичной цепи под током первичной обмотки её всегда следует замыкать накоротко.
Часто задаваемые вопросы
Q1: Как адаптировать ТТ для работы при температурах ниже -5 °C?
Базовый диапазон температур составляет -5…+40 °C. Для более низких значений требуется специальное исполнение по согласованию. Уточняйте технические условия при заказе.
Q2: При каких условиях требуется специальное исполнение трансформатора тока?
Стандартные модели не допускают сильного загрязнения и коррозионных газов. Для агрессивных сред требуется специсполнение изоляции. Уточняйте условия эксплуатации у завода.
Q3: Какие международные стандарты подтверждают качество этих трансформаторов тока?
Оборудование соответствует стандартам IEC 61869-1, IEC 61869-2 и ГОСТ Р МЭК 61869.1/2. Сертификаты предоставляются по запросу при оформлении закупки.
Q4: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета используйте обмотки класса 0.2S. Они обеспечивают точность ±0,2% в диапазоне 5-120% тока согласно IEC 61869-2.
Q5: В каких распределительных устройствах применяются данные трансформаторы тока 35 кВ?
Модели LZZBW2-35 и LZZBJ71-35W применяются для наружной установки. Они работают в сетях 33, 35 и 40,5 кВ с изоляцией 40,5/95/185 кВ.
Q6: Когда необходимо запрашивать заводскую модификацию для высокогорных регионов?
Базовая высота над уровнем моря ограничена 1000 метрами. Для объектов выше требуется пересчет изоляции и тепловых режимов на заводе. Запросите расчет у инженеров.
Q7: Подходят ли эти эпоксидные трансформаторы для сетей 60 Гц?
Оборудование поддерживает работу на частотах 50 Гц и 60 Гц. Номинальный уровень изоляции составляет 40,5/95/185 кВ для сетей до 40,5 кВ. Указывайте частоту в технической спецификации.
