نظرة عامة
يُعد محولا التيار LZZBJ9-35/250-II وLZZB8-35 محولي تيار داخليين من راتنج الإيبوكسي المصبوب، مصممين لأنظمة التيار المتردد متوسطة الجهد بجهد 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت، ويعملان بتردد 50 هرتز أو 60 هرتز. يتميزان بهيكل داعم مغلق بالكامل، حيث تكون لفّتي الأولية والثانوية والنواة المغناطيسية مُحكمة الإغلاق داخل جسم عازل صلب من راتنج الإيبوكسي، مما يضمن مقاومة عزل كهربائي عالية، ومقاومة للرطوبة، واستقرارًا ميكانيكيًا ممتازًا.
يدعم هذا المحول تطبيقات مزدوجة في قياس الطاقة (بدقة مثل 0.2S) والحماية المرحلية (مثل 5P20)، مما يجعله مناسبًا لمعدات التوزيع المعزولة بالهواء، وخزائن التوزيع الداخلية، ولوحات قياس القدرة. وهو يتوافق مع مستويات العزل القياسية 40.5/95/185 كيلوفولت، ويمكن تركيبه في البيئات الداخلية حتى ارتفاع 3000 متر فوق سطح البحر، شريطة التحقق من تناسق العزل أثناء التصميم.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 35kV / 36kV / 40.5kV |
| مستوى العزل المقنّن | 40.5/95/185kV |
| التردد المقنّن | 50Hz أو 60Hz |
| التيار الثانوي المقنّن | 5A أو 1A |
| فئة دقة القياس | 0.2S، 0.5، إلخ. (حسب التكوين) |
| فئة دقة الحماية | 5P10، 5P20، إلخ. (حسب التكوين) |
| تيار التحمل الحراري القصير | حسب ما يُحدد في المشروع (مثال: 25kA/1s) |
| تيار التحمل الديناميكي | حسب ما يُحدد في المشروع (مثال: 63kA ذروة) |
| قدرة الحمل (Burden) | عادةً حتى 50VA لكل لفّة |
| بيئة التركيب | داخلي فقط |
| حد الارتفاع | حتى 3000 متر (مع التحقق من التصميم) |
| مادة العزل | راتنج إيبوكسي مصبوب |

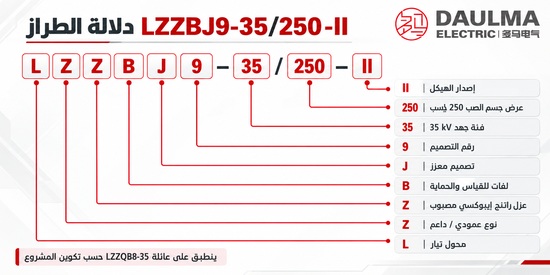

رمز التعيين النموذجي
- L: محول تيار.
- Z: هيكل داعم / عمودي.
- Z: عزل من راتنج الإيبوكسي المصبوب.
- B: سلسلة تحتوي على خيارات لفّات للقياس والحماية.
- J: تصميم هيكل معزّز أو محسّن لتطبيقات الحماية.
- 9: تسلسل التصميم أو رمز المنصة.
- 35: منصة فئة 35 كيلوفولت، قابلة للتطبيق على أنظمة 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت.
- 250: عرض جسم الصب من الراتنج يبلغ 250 مم.
- II: رمز إصدار الهيكل.

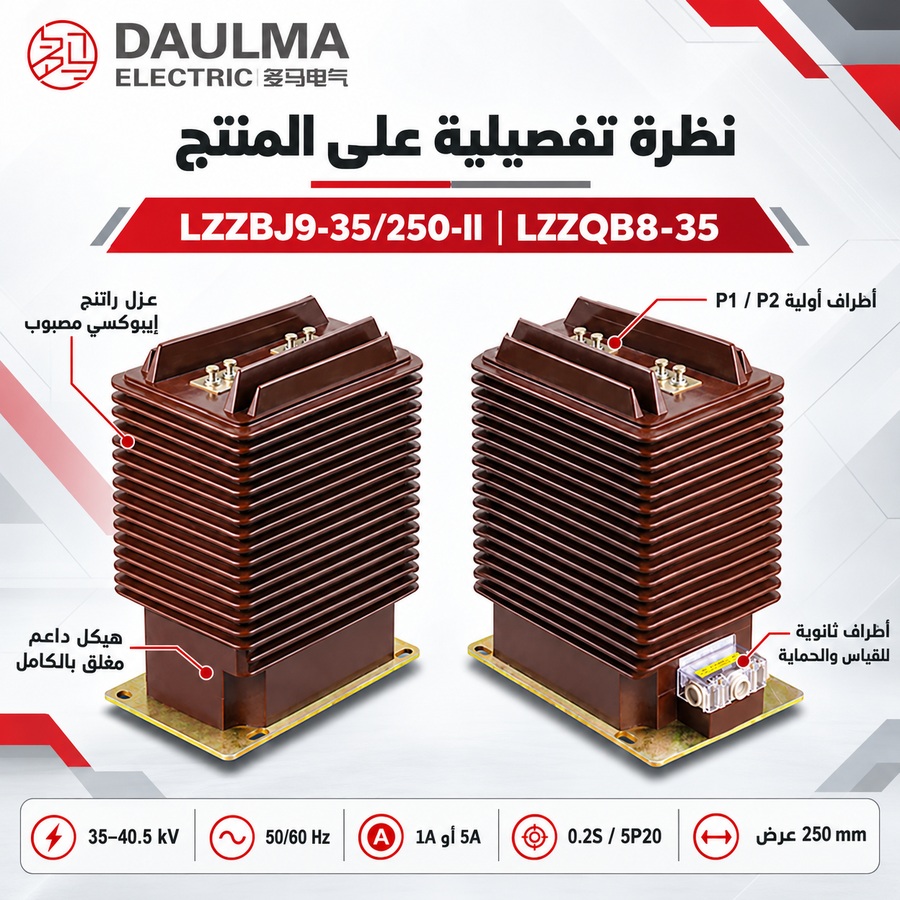

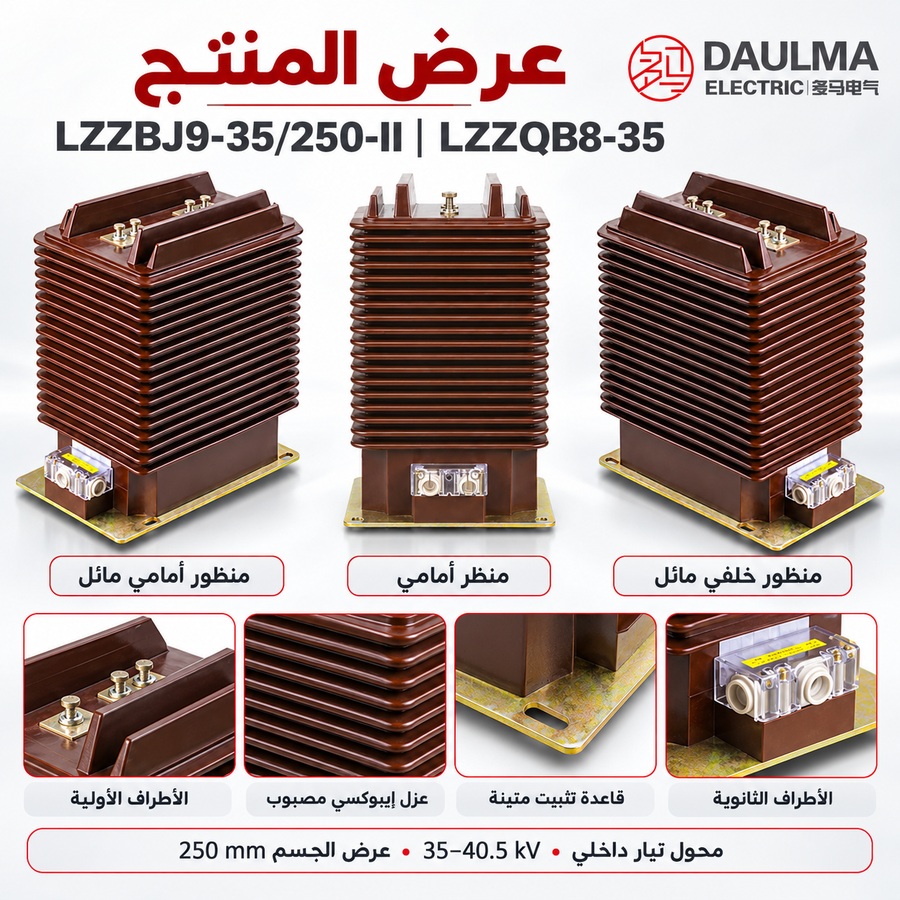

البناء
يستخدم محولا التيار LZZBJ9-35/250-II وLZZB8-35 بناءً داخليًا مغلقًا بالكامل من النوع الداعم، حيث تكون جميع المكونات الفعالة—لفّة الأولية، لفّة الثانوية، والنواة المغناطيسية—مضمنة ومختومة داخل جسم صلب من راتنج الإيبوكسي المصبوب. يوفر نظام العزل الأحادي هذا سلامة كهربائية ممتازة، ومقاومة للرطوبة، ومتانة ميكانيكية طويلة الأمد في ظروف التشغيل الداخلية. يتم تمييز أطراف الأولية بـ P1 وP2، بينما تتبع أطراف الثانوية التسميات القياسية مثل 1S1/1S2 (عادةً للقياس) و2S1/2S2 (عادةً للحماية)؛ وقد تتضمن نماذج النسبة المزدوجة أطرافًا إضافية مثل 1S3 أو 2S3. تم تصميم غلاف الراتنج بعرض 250 مم ليتكامل بدقة مع معدات التوزيع الداخلية، مما يتطلب تنسيقًا دقيقًا لأبعاد الخزانة، ومسار الموصلات، والفراغات حول الأطراف، وترتيبات التثبيت أثناء التصميم.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: من -15°م إلى +40°م كمرجع؛ ومتوسط يومي لا يتجاوز +30°م
- الارتفاع: لا يتجاوز 3000 متر كمرجع لخدمة الارتفاعات العالية داخل المباني
- حالة الرطوبة: متوسط الرطوبة النسبية خلال 24 ساعة لا يتجاوز 95% كمرجع
- شدة التلوث: الفئة الثانية كمرجع لظروف الخدمة الداخلية
- التركيب: تركيب داخلي لأنظمة ومعدات توزيع 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت
المعايير الفنية
يُعد محولا التيار LZZBJ9-35/250-II وLZZQB8-35 محولي تيار داخليين من راتنج الإيبوكسي المصبوب، مصنّفين لأنظمة 35–40.5 كيلوفولت، ويتميزان بعرض جسم صب 250 مم والامتثال لمعايير IEC 61869 وGB/T 20840. ويعملان ضمن نطاق درجة حرارة محيط من -15°م إلى +40°م وعلى ارتفاعات تصل إلى 3000 متر، ويدعمان تيارات أولية من 50A إلى 2500A مع مخارج ثانوية 1A أو 5A.
| التيار الأولي المقنّن (A) |
مزيج فئات الدقة |
الخرج المقنّن (VA) |
تيار التحمل الحراري القصير المقنّن (kA/1s) |
التيار الديناميكي المقنّن (kA) |
|---|---|---|---|---|
| 10 | 0.2, 0.5, 0.2S 0.5/10P10 |
10, 15 10/15, 15/15 |
6 | 15 |
| 20 | 0.2 0.5 0.2S 0.2/10P10 |
10, 15, 20 10, 15, 20 10, 15, 20 15/15 |
10 | 25 |
| 25 | 0.2 0.5 0.2S 0.2/0.5 0.2/0.5 |
10, 15 10, 15 10, 15 10, 15 10/15, 15/15 |
10 | 25 |
| 30 | 0.2 0.5 0.2S 0.2/0.2 0.2S/0.5 0.2/10P10 0.5/10P10 0.5/10P15 |
10, 15, 20 10, 15, 20 10, 15, 20 10/10, 10/15 10/10, 10/15 10/10, 10/15, 15/15 10/10, 10/15, 15/15 10/10, 15/15 |
10 | 25 |
| 40 | 0.2 0.2S 0.2/0.2 0.2S/0.5 0.2/10P10, 0.5/10P10 0.5/10P15, 0.5/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15 |
10 | 25 |
| 0.5 | 10, 15, 20, 30 | 20 | 50 | |
| 50, 60 | 0.2 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
20 | 50 |
| 0.5 | 10, 15, 20, 30 | 25 | 63 | |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 |
10 | 25 | |
| 75 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
31.5 | 80 |
| 0.2/10P15, 0.5/10P15 | 10/10, 15/15, 20/20 | 25 | 63 | |
| 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 |
15 | 38 | |
| 100 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
40 | 100 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
20 | 50 | |
| 125 | 0.2, 0.2S, 0.5 0.2/10P10, 0.5/10P10 |
10, 15 15/15 |
40 | 100 |
| 0.2/10P20, 0.5/10P20 | 15/15 | 20 | 50 | |
| 150 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 10/10, 15/15, 20/20 |
50 | 125 |
| 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
25 | 63 | |
| 200, 250 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
50 | 125 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
31.5 | 80 | |
| 300, 400 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
63 | 160 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/30 |
40 | 100 | |
| 500, 600, 630 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15/15 |
63 | 160 |
| 750, 800 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/20/20 |
80 | 200 |
| 1000, 1200, 1250, 1500–2500 |
0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/30/30 |
100 | 250 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من اسم النموذج المرافق الدقيق. يستخدم العنوان LZZQB8-35 بينما يتناوب المحتوى مع LZZB8-35؛ تحقق من التعيين الكامل، وهيكل II، وجسم 250 مم في الرسم على لوحة الاسم.
- اختر نسبة تيار بين 50A–2500A وترتيب اللفّات. بالنسبة للنسبة المزدوجة، حدد النسبتين وتأكد من مخطط الأطراف S2/S3، والدقة، والحمل، ومعالجة الأطراف غير المستخدمة.
- عرّف كل لفّة ثانوية. تشمل الخيارات: لفتين للقياس، قياس + 5P20، ثلاث لفات مختارة مثل 0.2/0.5/5P20 أو 0.2S/0.5/5P20، و5P20/5P20 التيارات العالية.
- تحقق من عزل الارتفاعات العالية. رغم الإشارة إلى الخدمة عند 3000 متر، تأكد من الفراغات الخارجية، والزحف الكهربائي، وتصحيح العزل الكهربائي، والأداء الفعلي 40.5/95/185 كيلوفولت عند ارتفاع المشروع.
- تحقق من بيانات الأعطال والميكانيك الخاصة بالنسبة. احصل على مدة الجذر التربيعي المتوسط (RMS)، والتيار الذروة، خاصةً لنموذج 2500A “باتفاق”، بالإضافة إلى قوى الأطراف، وتخطيط القاعدة، والفراغات في الخزانة، والتفريغ الجزئي، واختبارات IEC 61869 المعتمدة.
الأسئلة الشائعة
س1: هل يمكن تركيب محول التيار LZZBJ9-35 في المناطق المرتفعة؟
نعم، مصمم للتركيب الداخلي حتى ارتفاع 3000 متر. إذا كان المشروع يتجاوز هذا الارتفاع، يرجى التواصل مع المصنع لتأكيد المواصفات الفنية.
س2: ما فئات الدقة المناسبة لعدادات الفوترة والحماية؟
استخدم فئة 0.2S للقياس والفوترة، و 10P للحماية. يضمن هذا المحول تيارات أولية من 50A إلى 2500A مع مخارج ثانوية 1A أو 5A.
س3: هل يتوافق محول التيار مع المعايير الدولية؟
نعم، يتوافق المحول بالكامل مع معايير IEC 61869 و GB/T 20840. للحصول على شهادات المطابقة الخاصة بمشروعك، يرجى طلبها عند تقديم طلب الشراء.
س4: كيف يتم تحديد قدرة التحمل الحراري والديناميكي؟
تعتمد القدرة على التيار الأولي المقنن، حيث تصل إلى 6kA/1s للتيار 10A. يجب تأكيد متطلبات الدائرة القصيرة الفعلية مع الفريق الهندسي قبل التصنيع.
س5: ما هي أنظمة الجهد المناسبة لهذا المحول؟
هذا المحول مخصص لأنظمة التوزيع الداخلية بجهود 35 كيلوفولت، 36 كيلوفولت، و40.5 كيلوفولت. يُصنع من راتنج الإيبوكسي المصبوب لضمان العزل الأمثل.
س6: هل يمكن تخصيص أبعاد جسم الصب للمحول؟
العرض القياسي لجسم الصب هو 250 مم. لأي متطلبات أبعاد خاصة أو تعديلات لتناسب لوحات التوزيع، يخضع ذلك لتأكيد المصنع.
