Descripción general

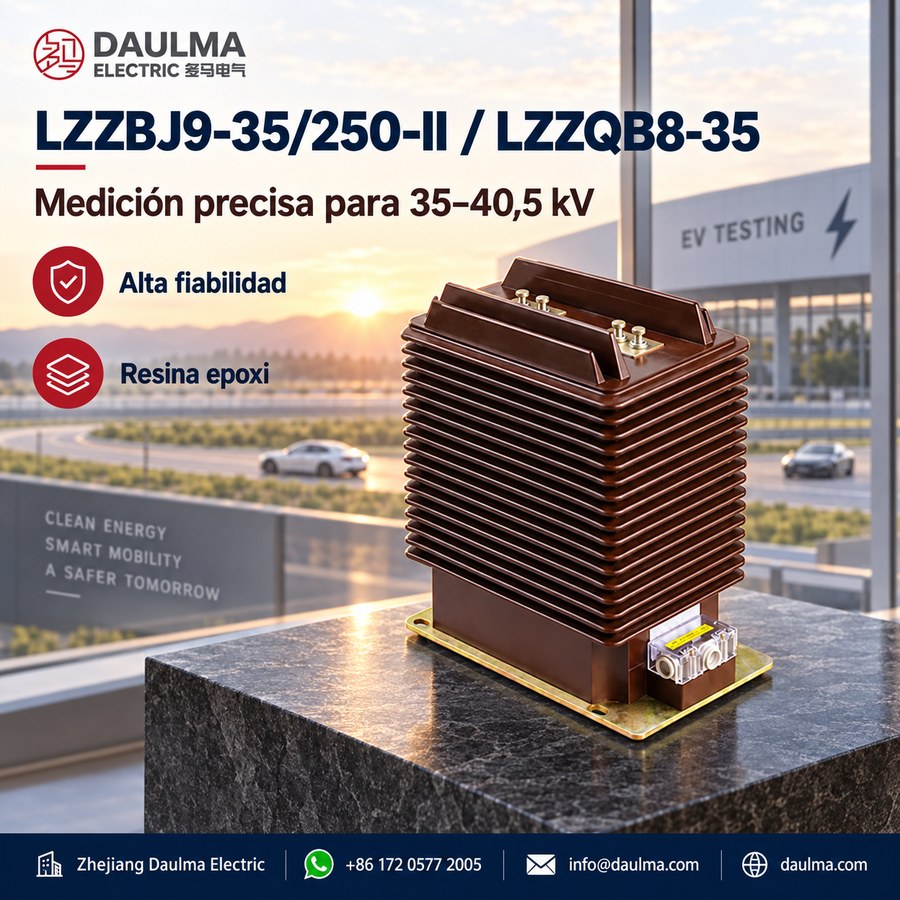

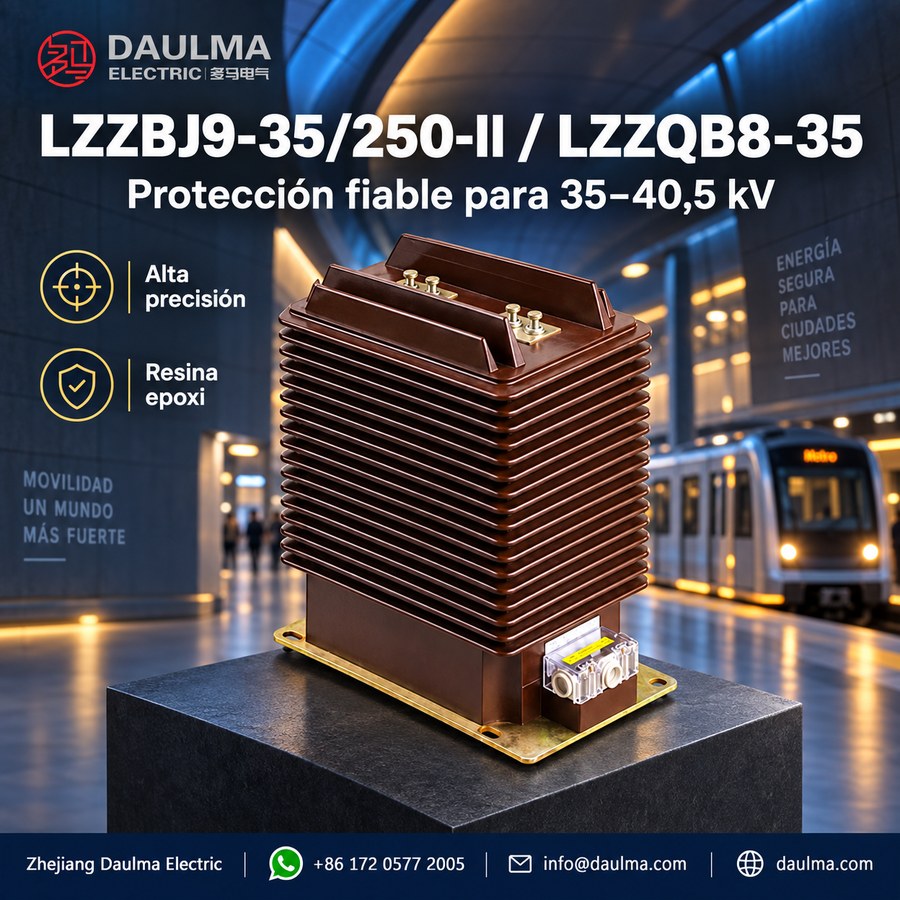

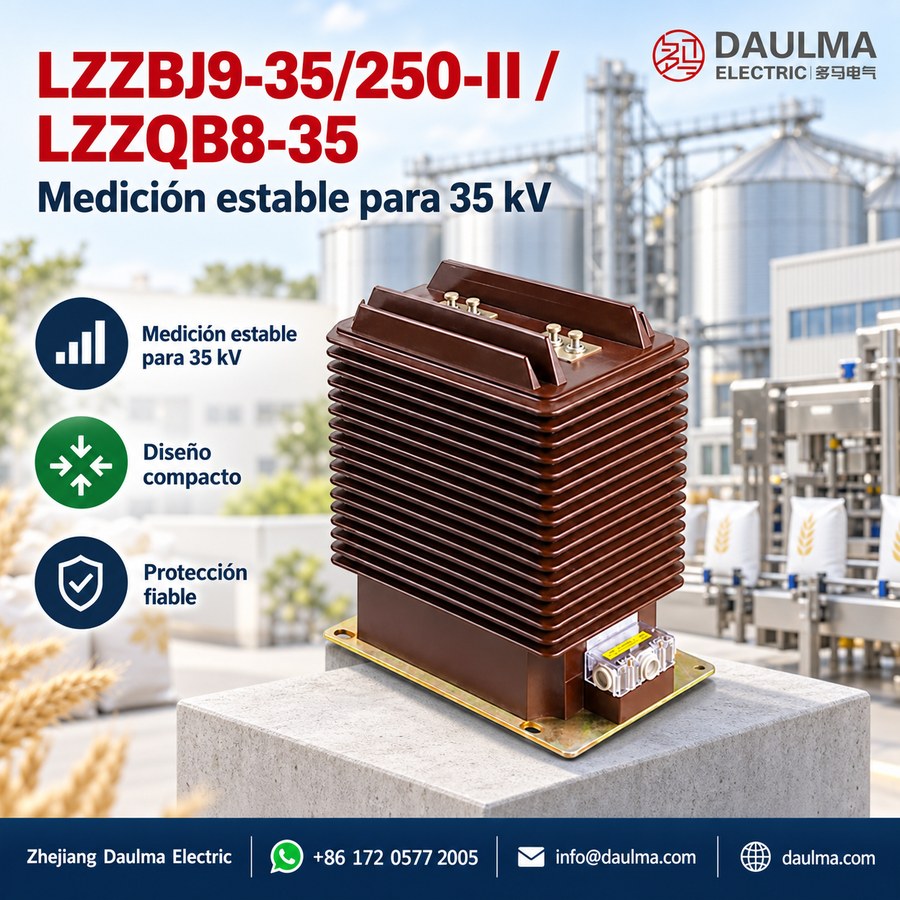

El LZZBJ9-35/250-II / LZZB8-35 es un transformador de corriente para interiores, con aislamiento de resina epoxi fundida, diseñado para sistemas de corriente alterna de media tensión de 35 kV, 36 kV y 40,5 kV que operan a 50 Hz o 60 Hz. Cuenta con una estructura tipo soporte completamente cerrada, en la que los devanados primario y secundario, así como el núcleo magnético, están sellados dentro de un cuerpo sólido de aislamiento de resina epoxi, garantizando alta rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica.
Este TC admite aplicaciones duales en medición de energía (con clases de precisión como 0,2S) y protección de relés (por ejemplo, 5P20), lo que lo hace adecuado para celdas aisladas en aire, gabinetes de distribución para interiores y paneles de medición de energía. Cumple con los niveles estándar de aislamiento de 40,5/95/185 kV y puede instalarse en ambientes interiores hasta 3000 m de altitud, siempre que se verifique la coordinación del aislamiento durante el diseño.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 35 kV / 36 kV / 40,5 kV |
| Nivel nominal de aislamiento | 40,5/95/185 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Clase de precisión para medición | 0,2S, 0,5, etc. (según configuración) |
| Clase de precisión para protección | 5P10, 5P20, etc. (según configuración) |
| Corriente térmica de corta duración | Según especificación del proyecto (por ejemplo, 25 kA/1 s) |
| Corriente dinámica soportable | Según especificación del proyecto (por ejemplo, 63 kA pico) |
| Potencia aparente nominal | Hasta 50 VA por devanado (típico) |
| Ambiente de instalación | Solo para interiores |
| Límite de altitud | Hasta 3000 m (con verificación de diseño) |
| Material de aislamiento | Resina epoxi fundida |
Designación del modelo
- L: Transformador de corriente.
- Z: Estructura tipo soporte o pilar.
- Z: Aislamiento mediante fundición en resina epoxi.
- B: Serie con opciones de devanados para medición y protección.
- J: Diseño estructural reforzado o mejorado para aplicaciones de protección.
- 9: Código de secuencia o plataforma de diseño.
- 35: Plataforma de clase 35 kV, aplicable a sistemas de 35 kV, 36 kV y 40,5 kV.
- 250: Ancho del cuerpo de fundición epoxi de 250 mm.
- II: Código de versión estructural.
Construcción
El transformador de corriente LZZBJ9-35/250-II / LZZB8-35 emplea una construcción tipo soporte completamente cerrada, con todos los componentes activos —devanado primario, devanado secundario y núcleo magnético— incrustados y sellados dentro de un cuerpo monolítico de resina epoxi fundida. Este sistema de aislamiento monobloque proporciona excelente integridad eléctrica, resistencia a la humedad y robustez mecánica a largo plazo en condiciones de operación interior. Los terminales primarios están identificados como P1 y P2, mientras que los terminales secundarios siguen convenciones estándar como 1S1/1S2 y 2S1/2S2 para devanados separados de medición y protección; las variantes de relación doble pueden incluir derivaciones adicionales como 1S3 o 2S3. La carcasa de resina de 250 mm de ancho está diseñada para una integración precisa en celdas de media tensión para interiores, requiriendo una coordinación cuidadosa de las dimensiones del gabinete, el enrutamiento de conductores, las distancias de seguridad en terminales y las disposiciones de montaje durante el diseño del sistema.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -15 °C a +40 °C (referencia); promedio diario no superior a +30 °C
- Altitud: Hasta 3000 m (referencia para servicio interior en gran altitud)
- Condición de humedad: Humedad relativa promedio en 24 h no superior al 95 % (referencia)
- Grado de contaminación: Clase II (referencia para servicio interior)
- Instalación: Instalación en interiores para sistemas de distribución y celdas de 35 kV / 36 kV / 40,5 kV
Parámetros técnicos
Los LZZBJ9-35/250-II y LZZQB8-35 son transformadores de corriente para interiores con aislamiento de resina epoxi fundida, clasificados para sistemas de 35 kV a 40,5 kV, con un ancho de cuerpo fundido de 250 mm y cumplimiento con las normas IEC 61869 y GB/T 20840. Operan en un rango de temperatura ambiente de -15 °C a +40 °C y altitudes hasta 3000 m, admitiendo corrientes primarias de 50 A a 2500 A con salidas secundarias de 1 A o 5 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia aparente nominal (VA) |
Corriente térmica nominal de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 10 | 0,2, 0,5, 0,2S 0,5/10P10 |
10, 15 10/15, 15/15 |
6 | 15 |
| 20 | 0,2 0,5 0,2S 0,2/10P10 |
10, 15, 20 10, 15, 20 10, 15, 20 15/15 |
10 | 25 |
| 25 | 0,2 0,5 0,2S 0,2/0,5 0,2/0,5 |
10, 15 10, 15 10, 15 10, 15 10/15, 15/15 |
10 | 25 |
| 30 | 0,2 0,5 0,2S 0,2/0,2 0,2S/0,5 0,2/10P10 0,5/10P10 0,5/10P15 |
10, 15, 20 10, 15, 20 10, 15, 20 10/10, 10/15 10/10, 10/15 10/10, 10/15, 15/15 10/10, 10/15, 15/15 10/10, 15/15 |
10 | 25 |
| 40 | 0,2 0,2S 0,2/0,2 0,2S/0,5 0,2/10P10, 0,5/10P10 0,5/10P15, 0,5/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15 |
10 | 25 |
| 0,5 | 10, 15, 20, 30 | 20 | 50 | |
| 50, 60 | 0,2 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
20 | 50 |
| 0,5 | 10, 15, 20, 30 | 25 | 63 | |
| 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 |
10 | 25 | |
| 75 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
31,5 | 80 |
| 0,2/10P15, 0,5/10P15 | 10/10, 15/15, 20/20 | 25 | 63 | |
| 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 |
15 | 38 | |
| 100 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
40 | 100 |
| 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
20 | 50 | |
| 125 | 0,2, 0,2S, 0,5 0,2/10P10, 0,5/10P10 |
10, 15 15/15 |
40 | 100 |
| 0,2/10P20, 0,5/10P20 | 15/15 | 20 | 50 | |
| 150 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 0,2/10P15, 0,5/10P15 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 10/10, 15/15, 20/20 |
50 | 125 |
| 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,5/10P10/10P20 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
25 | 63 | |
| 200, 250 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
50 | 125 |
| 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
31,5 | 80 | |
| 300, 400 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
63 | 160 |
| 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/30 |
40 | 100 | |
| 500, 600, 630 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,2/0,5/10P20 0,5/10P10/10P20 0,2/0,5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15/15 |
63 | 160 |
| 750, 800 | 0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,2/0,5/10P20 0,5/10P10/10P20 0,2/0,5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/20/20 |
80 | 200 |
| 1000, 1200, 1250, 1500–2500 |
0,2 0,5 0,2S 0,2/0,2, 0,2S/0,2 0,2/0,5, 0,2S/0,5 0,2/10P10, 0,5/10P10 0,2/10P15, 0,5/10P15 0,2/10P20, 0,5/10P20 0,2/0,5/10P10 0,2/0,5/10P20 0,5/10P10/10P20 0,2/0,5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/30/30 |
100 | 250 |
Instalación y cableado
Dimensiones exteriores
El dibujo de contorno proporciona las dimensiones mecánicas críticas para la integración en gabinetes, incluyendo el ancho del cuerpo de resina epoxi de 250 mm, la disposición de la base de montaje, las posiciones de los terminales primarios y la ubicación de la caja de terminales secundarios. Verifique todas las distancias de seguridad y puntos de interfaz frente al dibujo de contorno aprobado antes de la instalación.
Diagrama de conexiones
El diagrama de conexiones muestra las marcas de termin
Selección y preguntas frecuentes
Guía de selección
- Confirme la designación exacta del modelo complementario. El título menciona LZZQB8-35, mientras que el contenido alterna con LZZB8-35; verifique la designación completa, la estructura II y el cuerpo de 250 mm en el plano de placa de características.
- Seleccione una relación de 50 A a 2500 A y la disposición de devanados. Para relación doble, indique ambas relaciones y confirme el diagrama de derivaciones S2/S3, la precisión, la carga y el tratamiento de terminales no utilizados.
- Defina cada núcleo secundario. Las opciones incluyen doble medición, medición más 5P20, combinaciones de tres núcleos 0,2/0,5/5P20 o 0,2S/0,5/5P20, y 5P20/5P20 en corrientes más elevadas.
- Valide el aislamiento para gran altitud. Aunque se menciona servicio hasta 3000 m, confirme distancias de seguridad externas, trayectoria de fuga, corrección dieléctrica y el rendimiento real de 40,5/95/185 kV a la altitud del proyecto.
- Verifique los datos mecánicos y de falla específicos de la relación. Obtenga la duración eficaz, corriente de pico (especialmente para 2500 A “por acuerdo”), fuerzas en terminales, disposición de la base, distancias en gabinete, descarga parcial y pruebas aprobadas según IEC 61869.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en altitudes superiores a 2000 metros?
Sí, está diseñado para interiores hasta 3000 m de altitud y temperaturas de -15 °C a +40 °C. Consulte a fábrica para ajustes de aislamiento en altitudes extremas.
Q2: ¿Qué clase de precisión se requiere para mediciones de facturación comercial?
Seleccione la clase 0.2S para mediciones de facturación. Garantiza alta precisión según la norma IEC 61869. Especifique la clase exacta en su pedido para calibración en fábrica.
Q3: ¿Cuál es la corriente térmica de corta duración para la versión de 10 A?
Para la corriente primaria de 10 A, soporta 6 kA durante 1 segundo con una corriente dinámica de 15 kA. Confirme los requisitos de cortocircuito de su proyecto antes de ordenar.
Q4: ¿Qué normas internacionales cumple este transformador de corriente de resina epoxi?
Cumple estrictamente con las normas IEC 61869 y GB/T 20840. Solicite los certificados de tipo y ensayos de fábrica actualizados a nuestro equipo comercial.
Q5: ¿Se puede personalizar la corriente secundaria a 1 A en lugar de 5 A?
Sí, admite salidas secundarias de 1 A o 5 A según su diseño de panel. Indique la relación de transformación exacta al solicitar la cotización.
Q6: ¿Para qué tipo de celdas de media tensión es adecuado este equipo?
Es ideal para celdas de distribución y tableros interiores de 35 kV, 36 kV y 40,5 kV. Su ancho de cuerpo de 250 mm facilita la integración. Envíe los planos de celda para verificación dimensional.
Q7: ¿Qué grado de contaminación y humedad relativa soporta en operación interior?
Está clasificado para grado de contaminación Clase II y humedad relativa promedio del 95 % en 24 horas. Consulte al fabricante si su instalación excede estos límites ambientales.
