Внутренний ТТ класса 250 мм с защитой 50 ВА 5P20 для КРУ 35–40,5 кВ

  • Координация изоляции 40,5/95/185 кВ соответствует внутренним системам 35 кВ, 36 кВ и 40,5 кВ
  • Подробный диапазон коэффициентов трансформации 50–2500 А охватывает применения на отходящих линиях и шинах с высоким током
  • Сердечники класса точности 0,2 с нагрузкой 15 ВА и класса 0,5 с нагрузкой 25 ВА обеспечивают точные измерения и рабочие измерения
  • Отдельные исполнения на 800–1600 А обеспечивают конфигурации с тремя сердечниками или двойной защитой 5P20
  • Обмотки с фиксированным и двойным коэффициентом трансформации поддерживают постоянную нагрузку или поэтапное увеличение мощности через заданные отпайки
Отправить запрос

Обзор

Трансформатор тока LZZBJ9-35/250-II / LZZB8-35 — это внутренний эпоксидный литой трансформатор тока, предназначенный для средневольтных систем переменного тока напряжением 35 кВ, 36 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью закрытого опорного типа с первичной и вторичной обмотками и магнитопроводом, герметично запечатанными в монолитном корпусе из эпоксидной смолы, обеспечивает высокую электрическую прочность, влагостойкость и механическую устойчивость.

Данный ТТ поддерживает двойное применение: для коммерческого учета электроэнергии (с классами точности, например, 0,2S) и релейной защиты (например, 5P20), что делает его пригодным для воздушно-изолированных распределительных устройств, внутренних распределительных шкафов и панелей измерения мощности. Он соответствует стандартным уровням изоляции 40,5/95/185 кВ и может эксплуатироваться во внутренних помещениях на высоте до 3000 м при условии подтверждения координации изоляции на этапе проектирования.

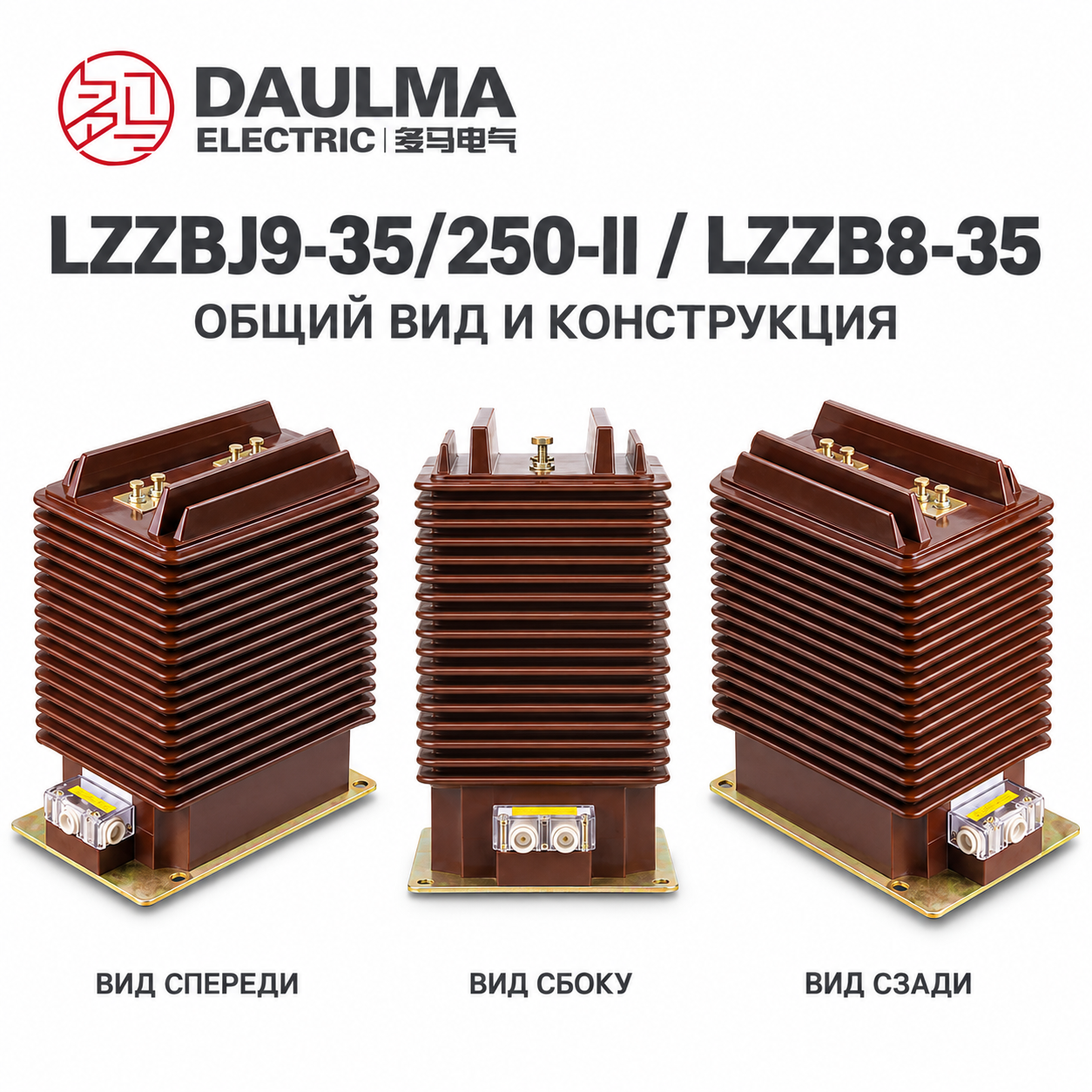

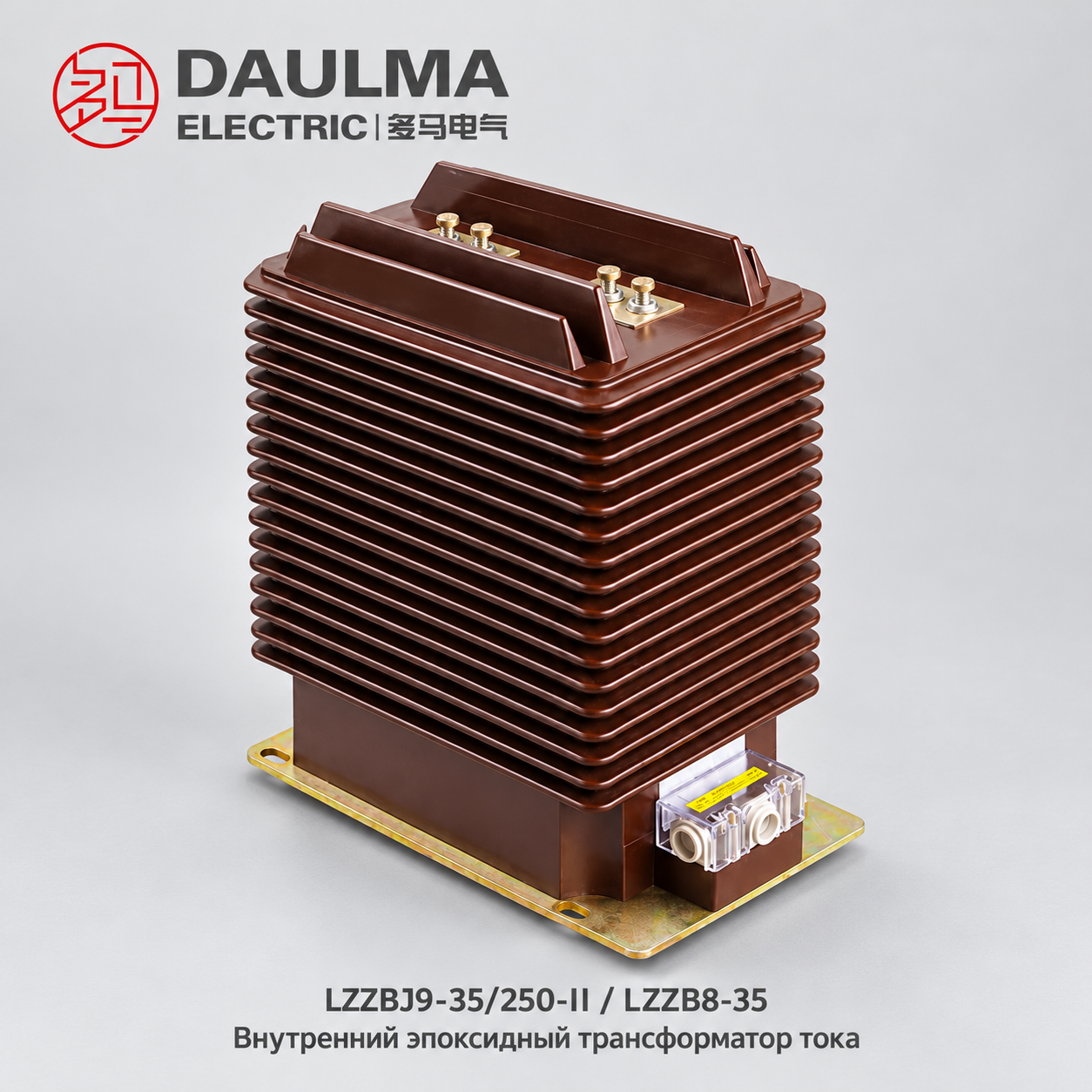

Внешний вид изделия

Трансформатор тока LZZBJ9-35/250-II / LZZB8-35, 35–40,5 кВ, эпоксидный литой, для измерения и защиты | daulma.com — технический плакат на русском языке

Трансформатор тока LZZBJ9-35/250-II / LZZB8-35, 35–40,5 кВ, эпоксидный литой, для измерения и защиты | daulma.com — технический плакат на русском языке

Ключевые номинальные параметры

Параметр Номинал
Класс напряжения системы 35 кВ / 36 кВ / 40,5 кВ
Номинальный уровень изоляции 40,5/95/185 кВ
Номинальная частота 50 Гц или 60 Гц
Номинальный вторичный ток 5 А или 1 А
Класс точности для измерения 0,2S, 0,5 и др. (в зависимости от конфигурации)
Класс точности для защиты 5P10, 5P20 и др. (в зависимости от конфигурации)
Термический ток короткого замыкания (кратковременный) В соответствии с проектными требованиями (например, 25 кА/1 с)
Динамический выдерживаемый ток В соответствии с проектными требованиями (например, 63 кА, амплитудное значение)
Номинальная нагрузка Обычно до 50 В·А на обмотку
Условия установки Только внутри помещений
Предельная высота над уровнем моря До 3000 м (при подтверждении на этапе проектирования)
Материал изоляции Эпоксидная литая смола

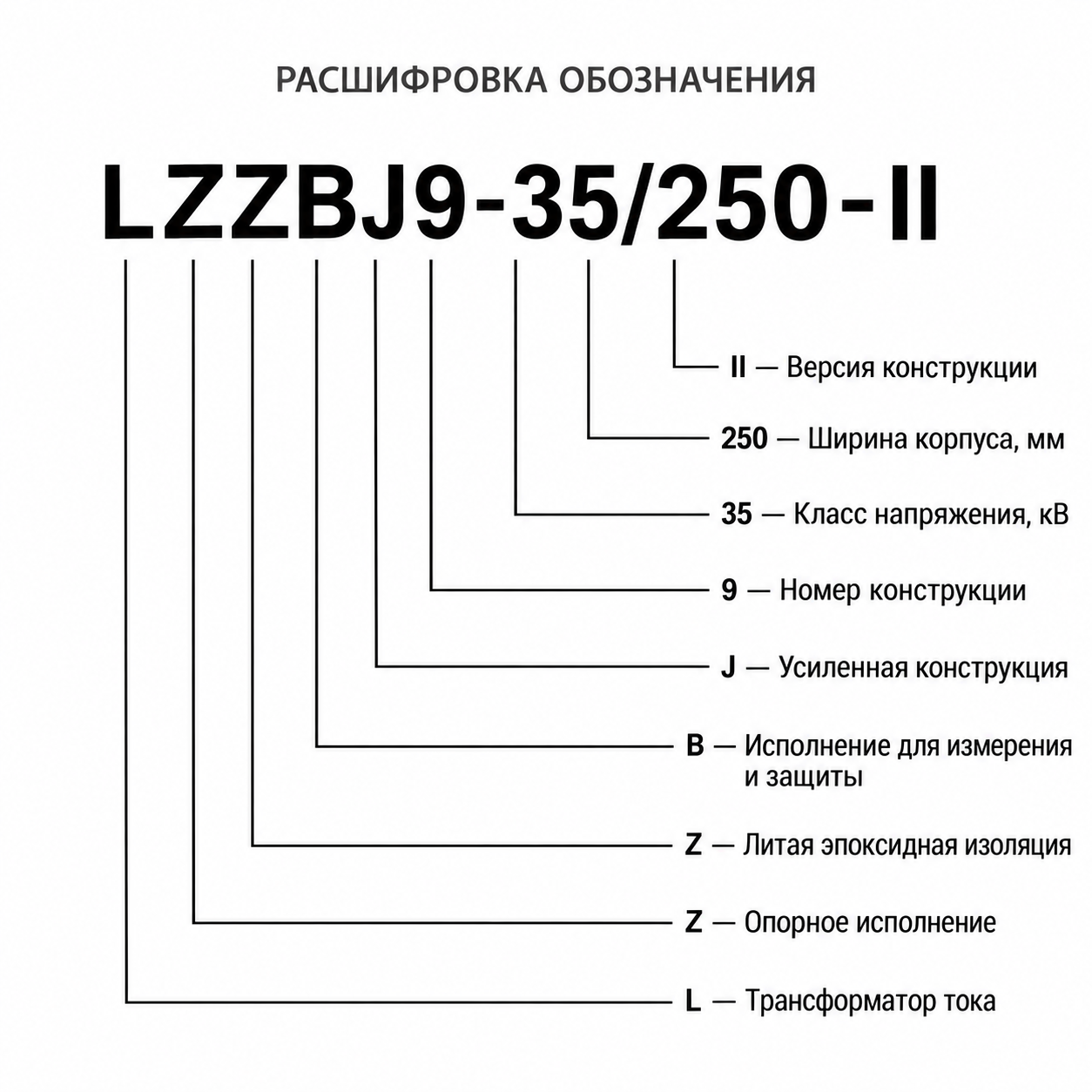

Расшифровка обозначения модели

Расшифровка обозначения модели

  • L: Трансформатор тока.
  • Z: Опорная (стоечная) конструкция.
  • Z: Изоляция из литой эпоксидной смолы.
  • B: Серия с возможностью выбора обмоток для измерения и защиты.
  • J: Усиленная или улучшенная конструкция для применения в цепях защиты.
  • 9: Порядковый номер конструкции или код платформы.
  • 35: Платформа класса 35 кВ, применимая в системах 35 кВ, 36 кВ и 40,5 кВ.
  • 250: Ширина корпуса из литой эпоксидной смолы — 250 мм.
  • II: Код версии конструкции.

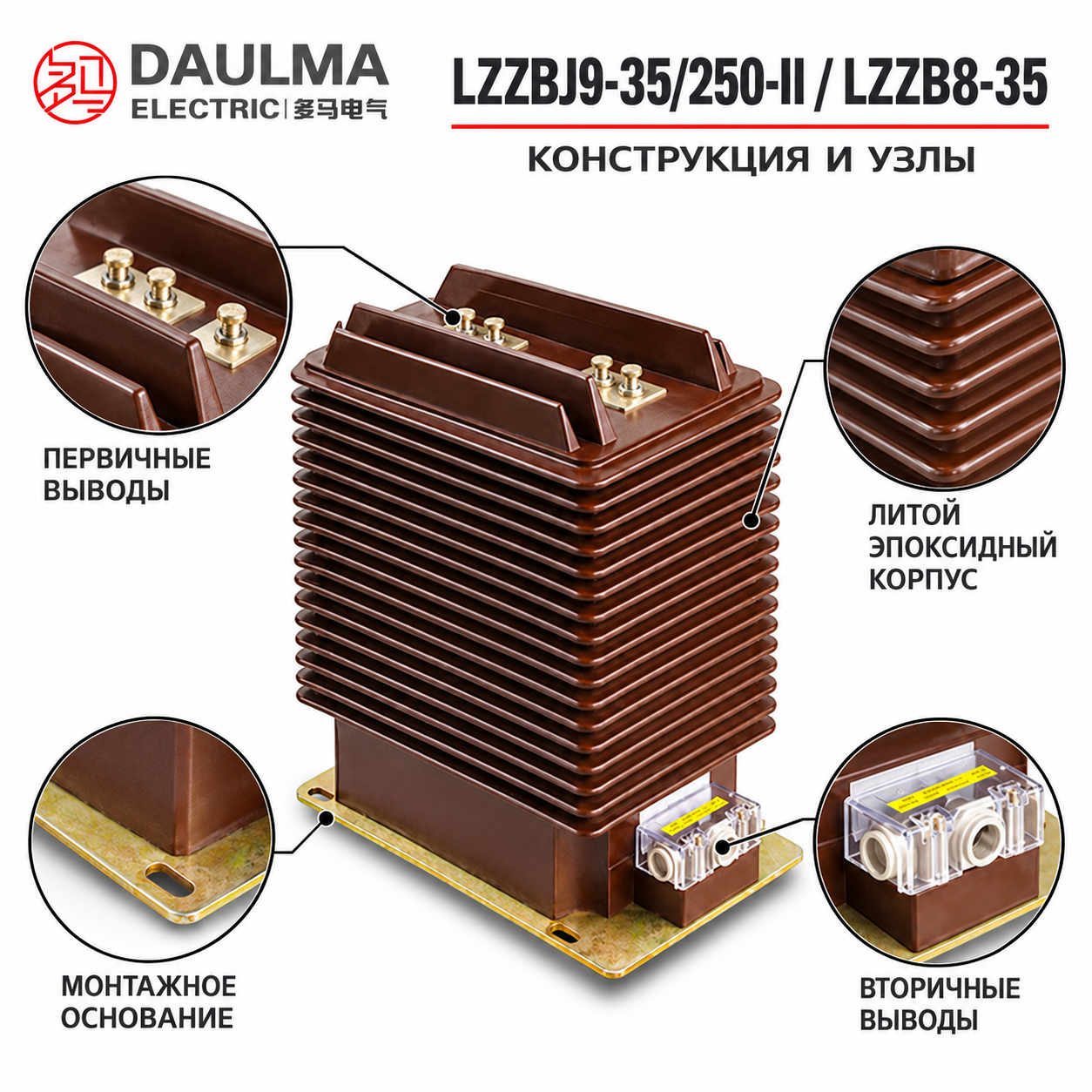

Конструкция

Трансформатор тока LZZBJ9-35/250-II / LZZB8-35 выполнен по полностью закрытой опорной схеме: все активные компоненты — первичная обмотка, вторичная обмотка и магнитопровод — залиты и герметично запечатаны в монолитном корпусе из литой эпоксидной смолы. Такая монолитная изоляционная система обеспечивает отличную электрическую целостность, устойчивость к влажности и долговременную механическую прочность в условиях эксплуатации внутри помещений. Первичные выводы маркируются как P1 и P2, а вторичные выводы соответствуют стандартным обозначениям, например 1S1/1S2 и 2S1/2S2 для раздельных обмоток измерения и защиты; в моделях с двойным коэффициентом трансформации могут присутствовать дополнительные отводы, такие как 1S3 или 2S3. Корпус шириной 250 мм спроектирован для точной интеграции во внутренние распределительные устройства, что требует тщательной согласованности габаритов шкафа, прокладки проводников, расстояний до выводов и крепежных элементов на этапе проектирования.

Технические параметры

Условия эксплуатации

  • Температура окружающей среды: от –15 °C до +40 °C (номинальная); среднесуточная не более +30 °C
  • Высота над уровнем моря: не более 3000 м (номинальное значение для эксплуатации внутри помещений на большой высоте)
  • Влажность: средняя относительная влажность за 24 ч не более 95 % (номинальное значение)
  • Степень загрязнения: класс II (номинальное значение для условий эксплуатации внутри помещений)
  • Установка: монтаж внутри помещений в распределительных устройствах и системах распределения напряжением 35 кВ / 36 кВ / 40,5 кВ

Технические параметры

Трансформаторы тока LZZBJ9-35/250-II и LZZQB8-35 — это внутренние эпоксидные литые трансформаторы тока, рассчитанные на системы напряжением 35–40,5 кВ, с шириной литого корпуса 250 мм и соответствием стандартам IEC 61869 и GB/T 20840. Они работают при температуре окружающей среды от –15 °C до +40 °C на высоте до 3000 м, поддерживая первичные токи от 50 А до 2500 А и вторичные выходы 1 А или 5 А.

Номинальный первичный
ток (А)		 Комбинации
классов точности		 Номинальная мощность
(В·А)		 Номинальный термический ток
короткого замыкания (кА/1 с)		 Номинальный динамический
ток (кА)
10 0,2, 0,5, 0,2S
0,5/10P10		 10, 15
10/15, 15/15		 6 15
20 0,2
0,5
0,2S
0,2/10P10		 10, 15, 20
10, 15, 20
10, 15, 20
15/15		 10 25
25 0,2
0,5
0,2S
0,2/0,5
0,2/0,5		 10, 15
10, 15
10, 15
10, 15
10/15, 15/15		 10 25
30 0,2
0,5
0,2S
0,2/0,2
0,2S/0,5
0,2/10P10
0,5/10P10
0,5/10P15		 10, 15, 20
10, 15, 20
10, 15, 20
10/10, 10/15
10/10, 10/15
10/10, 10/15, 15/15
10/10, 10/15, 15/15
10/10, 15/15		 10 25
40 0,2
0,2S
0,2/0,2
0,2S/0,5
0,2/10P10, 0,5/10P10
0,5/10P15, 0,5/10P20		 10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/10, 15/15, 20/20
10/10, 15/15, 20/20
10/10, 15/15		 10 25
0,5 10, 15, 20, 30 20 50
50, 60 0,2
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10		 10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20		 20 50
0,5 10, 15, 20, 30 25 63
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10		 10/10, 15/15, 20/20
10/10, 15/15, 20/20
15/15/15, 30/30/30		 10 25
75 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20		 31,5 80
0,2/10P15, 0,5/10P15 10/10, 15/15, 20/20 25 63
0,2/10P20, 0,5/10P20
0,2/0,5/10P10		 10/10, 15/15, 20/20
15/15/15, 30/30/30		 15 38
100 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20		 40 100
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,5/10P10/10P20		 10/10, 15/15, 20/20
10/10, 15/15, 20/20
15/15/15, 30/30/30
15/15/15, 15/15/20		 20 50
125 0,2, 0,2S, 0,5
0,2/10P10, 0,5/10P10		 10, 15
15/15		 40 100
0,2/10P20, 0,5/10P20 15/15 20 50
150 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10
0,2/10P15, 0,5/10P15		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20
10/10, 15/15, 20/20		 50 125
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,5/10P10/10P20		 10/10, 15/15, 20/20
15/15/15, 30/30/30
15/15/15, 15/15/20		 25 63
200, 250 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20		 50 125
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,5/10P10/10P20		 10/10, 15/15, 20/20
10/10, 15/15, 20/20
15/15/15, 30/30/30
15/15/15, 15/15/20		 31,5 80
300, 400 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 20/20		 63 160
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,5/10P10/10P20		 10/10, 15/15, 20/20
10/10, 15/15, 20/20
15/15/15, 30/30/30
15/15/15, 15/15/30		 40 100
500, 600, 630 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,2/0,5/10P20
0,5/10P10/10P20
0,2/0,5/10P20/10P20		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 15/20, 30/30
10/10, 15/15, 30/30
10/10, 15/15, 30/30
15/15/15, 30/30/30
15/15/15, 30/30/30
15/15/15, 30/30/30
15/15/15/15		 63 160
750, 800 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0,2/0,5/10P10
0,2/0,5/10P20
0,5/10P10/10P20
0,2/0,5/10P20/10P20		 10, 15, 20, 30
10, 15, 20, 30
10, 15, 20, 30
10/10, 15/15, 20/20
10/15, 15/15, 20/20
10/15, 15/15, 15/20, 30/30
10/10, 15/15, 30/30
10/10, 15/15, 30/30
15/15/15, 30/30/30
15/15/15, 30/30/30
15/15/15, 30/30/30
15/15/20/20		 80 200
1000, 1200, 1250,
1500–2500		 0,2
0,5
0,2S
0,2/0,2, 0,2S/0,2
0,2/0,5, 0,2S/0,5
0,2/10P10, 0,5/10P10
0,2/10P15, 0,5/10P15
0,2/10P20, 0,5/10P20
0

Подбор и частые вопросы

Руководство по выбору

  • Уточните точное обозначение сопутствующей модели. В заголовке указано LZZQB8-35, тогда как в тексте используется LZZB8-35; проверьте полное обозначение, версию конструкции II и ширину корпуса 250 мм по чертежу таблички с данными.
  • Выберите коэффициент трансформации от 50 А до 2500 А и схему обмоток. Для двойного коэффициента укажите оба значения и подтвердите схему отводов S2/S3, класс точности, номинальную нагрузку и способ обработки неиспользуемых выводов.
  • Определите назначение каждой вторичной обмотки. Доступны варианты: две обмотки для измерения, измерение + 5P20, трехобмоточные комбинации 0,2/0,5/5P20 или 0,2S/0,5/5P20, а также 5P20/5P20 при больших токах.
  • Подтвердите изоляцию для условий большой высоты. Хотя указана возможность эксплуатации до 3000 м, необходимо проверить внешние воздушные промежутки, длину пути утечки, поправки на диэлектрическую прочность и фактические характеристики 40,5/95/185 кВ на проектной высоте.
  • Проверьте данные по токам КЗ и механическим характеристикам для выбранного коэффициента. Получите данные по длительности термического тока, амплитудному значению тока КЗ (особенно для 2500 А «по согласованию»), а также усилиям на выводах, компоновке основания, габаритным зазорам в шкафу, частичным разрядам и протоколам испытаний по IEC 61869.

Часто задаваемые вопросы

Вопрос 1: Что означает обозначение 250-II?

Оно указывает на платформу с литым корпусом шириной примерно 250 мм и вторую версию конструкции. Это механическое обозначение, не связанное с коэффициентом трансформации или уровнем изоляции.

Вопрос 2: Какая правильная альтернативная модель — LZZQB8-35 или LZZB8-35?

На странице встречаются оба варианта, что указывает на несогласованность. Используйте утвержденный производителем чертеж и обозначение на табличке данных для коммерческих предложений и замены.

Вопрос 3: Для какого класса защиты имеется полная документация?

В подробной таблице указан класс 5P20 при нагрузке до 50 В·А. В обзоре также упоминается 5P10, однако для него отсутствуют данные по конкретным коэффициентам трансформации и требуется отдельное подтверждение.

Вопрос 4: Какие коэффициенты поддерживают три обмотки?

Группа 800 А, 1000 А, 1200 А, 1500 А и 1600 А включает комбинации 0,2/0,5/5P20 и 0,2S/0,5/5P20.

Вопрос 5: Как работает подключение с двойным коэффициентом трансформации?

Различные вторичные отводы, например S1–S2 и S1–S3, выбирают меньший или больший коэффициент. Следуйте точной схеме выводов и никогда не меняйте соединения при наличии напряжения и разомкнутой вторичной цепи.

Вопрос 6: Является ли высота 3000 м стандартным условием без снижения параметров?

Этого нельзя предполагать автоматически. Сниженная плотность воздуха влияет на внешнюю изоляцию и охлаждение, поэтому конструкция должна быть проверена на соответствие высоте по воздушным промежуткам, длине пути утечки и превышению температуры.

Вопрос 7: Полностью ли определена версия на 2500 А?

Нет. Ее термическая и динамическая стойкость указана «по согласованию». Требуется предоставление отдельной документации по превышению температуры, токам КЗ, шинам, габаритам и протоколам испытаний.

Часто задаваемые вопросы

Q1: Можно ли устанавливать этот трансформатор тока на улице?

Нет, данная модель предназначена только для внутренней установки. Степень загрязнения II и изоляция рассчитаны на эксплуатацию в закрытых распределительных устройствах 35–40,5 кВ. Для наружного монтажа свяжитесь с нами для подбора аналога.

Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?

Для коммерческого учета рекомендуется класс 0,2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока согласно стандарту IEC 61869. Уточняйте наличие вторичных обмоток с этим классом при заказе.

Q3: Как проверить стойкость к токам короткого замыкания?

Стойкость определяется номинальным термическим и динамическим токами. Для данной модели эти параметры составляют до 6 кА (1 с) и 15 кА соответственно. Точные значения для вашего первичного тока уточняйте в техническом задании.

Q4: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?

Да, производство трансформаторов с нестандартными первичными токами возможно. Диапазон стандартных токов составляет от 50 до 2500 А. Отправьте ваши технические требования для согласования индивидуального коэффициента трансформации на заводе.

Q5: Какие стандарты подтверждают качество этих трансформаторов тока?

Продукция соответствует международным и национальным стандартам IEC 61869 и GB/T 20840. Все изделия проходят заводские испытания перед отгрузкой. Запросите копии сертификатов и протоколов испытаний у менеджера.

Q6: Для каких систем напряжения подходит модель LZZBJ9-35?

Этот эпоксидный литой трансформатор тока предназначен для систем 35 кВ, 36 кВ и 40,5 кВ. Он применяется в комплектах распределительных устройств и системах распределения энергии.

Q7: При какой высоте над уровнем моря возможна эксплуатация?

Номинальная высота эксплуатации составляет до 3000 метров над уровнем моря. Оборудование сохраняет рабочие характеристики при температуре от –15 °C до +40 °C и влажности до 95%.
