Genel Bakış

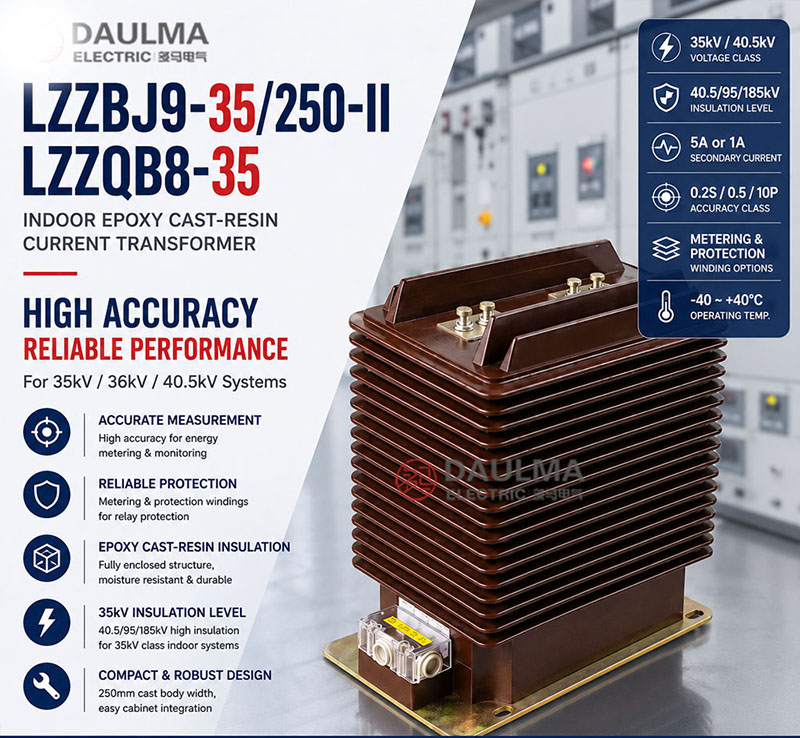

LZZBJ9-35/250-II / LZZB8-35, 35kV, 36kV ve 40.5kV orta gerilimli AC sistemlerde 50Hz veya 60Hz frekansında çalışmak üzere tasarlanmış bir iç mekan epoksi döküm akım transformatörüdür. Primer ve sekonder sargılar ile manyetik nüve, katı epoksi reçine yalıtkan gövde içinde tamamen kapalı destek tipi bir yapıyla sızdırmaz şekilde gömülüdür. Bu tasarım, yüksek dielektrik dayanım, nem direnci ve mekanik kararlılık sağlar.
Bu akım transformatörü, enerji ölçümünde (0.2S gibi doğruluk sınıflarıyla) ve röle korumasında (örn. 5P20) çift amaçlı kullanım sunar; hava yalıtımlı şalter hücreleri, iç mekan dağıtım panoları ve güç ölçüm panoları için uygundur. 40.5/95/185kV standart yalıtım seviyesine uyar ve tasarım aşamasında yalıtım koordinasyonu doğrulanmak kaydıyla 3000m’ye kadar yükseklikteki iç mekan ortamlarında kullanılabilir.
Ana Teknik Değerler Özeti
| Parametre | Değer |
|---|---|
| Sistem Gerilim Sınıfı | 35kV / 36kV / 40.5kV |
| Adlandırılmış Yalıtım Seviyesi | 40.5/95/185kV |
| Adlandırılmış Frekans | 50Hz veya 60Hz |
| Adlandırılmış Sekonder Akımı | 5A veya 1A |
| Ölçüm Doğruluk Sınıfı | 0.2S, 0.5 vb. (konfigürasyona göre) |
| Koruma Doğruluk Sınıfı | 5P10, 5P20 vb. (konfigürasyona göre) |
| Kısa Süreli Termal Akım | Proje bazında belirlenir (örn. 25kA/1s) |
| Dinamik Dayanım Akımı | Proje bazında belirlenir (örn. 63kA tepe değeri) |
| Yük (Burden) Değeri | Genellikle sargı başına en fazla 50VA |
| Kurulum Ortamı | Yalnızca iç mekan |
| İrtifa Sınırı | 3000m’ye kadar (tasarımla doğrulanmış olarak) |
| Yalıtım Malzemesi | Epoksi döküm reçine |
Model Tanımı
- L: Akım transformatörü.
- Z: Destek tipi / direk tipi yapı.
- Z: Epoksi reçine döküm yalıtımı.
- B: Ölçüm ve koruma sargısı seçeneklerine sahip seri.
- J: Koruma uygulamaları için takviyeli veya geliştirilmiş yapısal tasarım.
- 9: Tasarım sırası veya platform kodu.
- 35: 35kV sınıfı platform; 35kV, 36kV ve 40.5kV sistemlerde kullanılabilir.
- 250: Epoksi döküm gövde genişliği 250mm.
- II: Yapısal versiyon kodu.
Yapı
LZZBJ9-35/250-II / LZZB8-35 akım transformatörü, tüm aktif bileşenlerin—primer sargı, sekonder sargı ve manyetik nüvenin—katı epoksi döküm reçine gövde içinde gömülü ve sızdırmaz şekilde kaplandığı tamamen kapalı destek tipi bir yapıya sahiptir. Bu monolitik yalıtım sistemi, iç mekan çalışma koşullarında mükemmel elektriksel bütünlük, nem direnci ve uzun ömürlü mekanik sağlamlık sağlar. Primer terminaller P1 ve P2 olarak işaretlenmiştir; sekonder terminaller ise genellikle ayrı ölçüm ve koruma sargıları için 1S1/1S2 ve 2S1/2S2 gibi standart işaretlemeleri izler. Çift oranlı tiplerde 1S3 veya 2S3 gibi ek uçlar bulunabilir. 250mm genişliğindeki reçine muhafazası, iç mekan şalter hücrelerine hassas entegrasyon için tasarlanmıştır; sistem tasarımında kabin boyutları, iletken yönlendirme, terminal açıklıkları ve montaj düzenlemeleri dikkatle koordine edilmelidir.
Teknik parametreler
Çalışma Koşulları
- Ortam sıcaklığı: -15°C ila +40°C referans; günlük ortalama +30°C’yi aşmaz
- İrtifa: Yüksek irtifalı iç mekan hizmeti için 3000m’yi aşmaz referans
- Nem koşulu: 24 saatlik ortalama bağıl nem %95’i aşmaz referans
- Kirlilik şiddeti: İç mekan hizmet koşulu için Sınıf II referans
- Kurulum: 35kV / 36kV / 40.5kV şalter hücreleri ve dağıtım sistemleri için iç mekan kurulumu
Teknik Parametreler
LZZBJ9-35/250-II ve LZZQB8-35 modelleri, 35kV–40.5kV sistemler için tasarlanmış, 250mm döküm gövde genişliğine sahip ve IEC 61869 ile GB/T 20840 standartlarına uygun iç mekan epoksi döküm akım transformatörleridir. -15°C ila +40°C ortam sıcaklığında ve 3000m’ye kadar irtifada çalışabilir; primer akımları 50A–2500A aralığında, sekonder çıkışları ise 1A veya 5A’dır.
| Adlandırılmış Primer Akımı (A) |
Doğruluk Sınıfları Kombinasyonu |
Adlandırılmış Çıkış (VA) |
Adlandırılmış Kısa Süreli Termal Akımı (kA/1s) |
Adlandırılmış Dinamik Akımı (kA) |
|---|---|---|---|---|
| 10 | 0.2, 0.5, 0.2S 0.5/10P10 |
10, 15 10/15, 15/15 |
6 | 15 |
| 20 | 0.2 0.5 0.2S 0.2/10P10 |
10, 15, 20 10, 15, 20 10, 15, 20 15/15 |
10 | 25 |
| 25 | 0.2 0.5 0.2S 0.2/0.5 0.2/0.5 |
10, 15 10, 15 10, 15 10, 15 10/15, 15/15 |
10 | 25 |
| 30 | 0.2 0.5 0.2S 0.2/0.2 0.2S/0.5 0.2/10P10 0.5/10P10 0.5/10P15 |
10, 15, 20 10, 15, 20 10, 15, 20 10/10, 10/15 10/10, 10/15 10/10, 10/15, 15/15 10/10, 10/15, 15/15 10/10, 15/15 |
10 | 25 |
| 40 | 0.2 0.2S 0.2/0.2 0.2S/0.5 0.2/10P10, 0.5/10P10 0.5/10P15, 0.5/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15, 20/20 10/10, 15/15 |
10 | 25 |
| 0.5 | 10, 15, 20, 30 | 20 | 50 | |
| 50, 60 | 0.2 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
20 | 50 |
| 0.5 | 10, 15, 20, 30 | 25 | 63 | |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 |
10 | 25 | |
| 75 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
31.5 | 80 |
| 0.2/10P15, 0.5/10P15 | 10/10, 15/15, 20/20 | 25 | 63 | |
| 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 |
15 | 38 | |
| 100 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
40 | 100 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
20 | 50 | |
| 125 | 0.2, 0.2S, 0.5 0.2/10P10, 0.5/10P10 |
10, 15 15/15 |
40 | 100 |
| 0.2/10P20, 0.5/10P20 | 15/15 | 20 | 50 | |
| 150 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 10/10, 15/15, 20/20 |
50 | 125 |
| 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
25 | 63 | |
| 200, 250 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
50 | 125 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/20 |
31.5 | 80 | |
| 300, 400 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 20/20 |
63 | 160 |
| 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.5/10P10/10P20 |
10/10, 15/15, 20/20 10/10, 15/15, 20/20 15/15/15, 30/30/30 15/15/15, 15/15/30 |
40 | 100 | |
| 500, 600, 630 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15/15 |
63 | 160 |
| 750, 800 | 0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/20/20 |
80 | 200 |
| 1000, 1200, 1250, 1500–2500 |
0.2 0.5 0.2S 0.2/0.2, 0.2S/0.2 0.2/0.5, 0.2S/0.5 0.2/10P10, 0.5/10P10 0.2/10P15, 0.5/10P15 0.2/10P20, 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.5/10P10/10P20 0.2/0.5/10P20/10P20 |
10, 15, 20, 30 10, 15, 20, 30 10, 15, 20, 30 10/10, 15/15, 20/20 10/15, 15/15, 20/20 10/15, 15/15, 15/20, 30/30 10/10, 15/15, 30/30 10/10, 15/15, 30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/15, 30/30/30 15/15/30/30 |
100 | 250 |
Kurulum ve kablo bağlantısı
Dış Boyutlar
Dış boyut çizimi, kabin entegrasyonu için kritik mekanik boyutları
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- Tam eşlik eden model adını onaylayın. Başlıkta LZZQB8-35 kullanılırken içerikte LZZB8-35 geçmektedir; plaka çiziminde tam tanımı, II yapısı ve 250mm gövdeyi doğrulayın.
- 50A–2500A oranı ve sargı düzenini seçin. Çift oranlı tiplerde her iki oranı belirtin ve S2/S3 uç diyagramını, doğruluk sınıfını, yük değerini ve kullanılmayan uçların nasıl davranacağını onaylayın.
- Her sekonder nüveyi tanımlayın. Seçenekler arasında çift ölçüm, ölçüm + 5P20, seçili üç nüveli 0.2/0.5/5P20 veya 0.2S/0.5/5P20 ve yüksek akımlarda 5P20/5P20 yer alır.
- Yüksek irtifada yalıtımı doğrulayın. 3000m hizmet referans alınmış olsa da, proje irtifasında dış açıklıklar, kaçak yolu, dielektrik düzeltmesi ve gerçek 40.5/95/185kV performansını onaylayın.
- Orana özel arıza ve mekanik verileri doğrulayın. RMS süre, tepe akımı (özellikle “anlaşmaya bağlı” 2500A için), terminal kuvvetleri, taban yerleşimi, kabin açıklıkları, kısmi deşarj ve onaylı IEC 61869 testlerini temin edin.
Sık Sorulan Sorular
S1: 250-II ne anlama gelir?
Yaklaşık 250mm döküm gövde platformunu ve ikinci yapısal versiyonunu belirtir. Bu, mekanik bir tanımdır; akım oranı veya yalıtım sınıfıyla ilgisi yoktur.
S2: Alternatif model LZZQB8-35 mi yoksa LZZB8-35 mi?
Sayfada her iki form da geçmektedir; bu nedenle kimlik tutarsızdır. Teklif ve yedek parça için üreticinin onaylı çizimini ve plaka tanımını kullanın.
S3: Hangi koruma sınıfı tam olarak belgelenmiştir?
Detaylı tabloda 50VA’ye kadar 5P20 açıkça belirtilmiştir. Genel bakışta 5P10 da geçse de, orana özel veri eksiktir ve ayrıca onay gerektirir.
S4: Üç nüveli yapıyı hangi oranlar destekler?
800A, 1000A, 1200A, 1500A ve 1600A grubu, 0.2/0.5/5P20 ve 0.2S/0.5/5P20 kombinasyonlarını listeler.
S5: Çift oran bağlantısı nasıl çalışır?
S1–S2 ve S1–S3 gibi farklı sekonder uçlar, düşük veya yüksek oranı seçer. Tam terminal diyagramını takip edin ve asla enerjili açık sekonder durumunda bağlantı değiştirme işlemi yapmayın.
S6: 3000m irtifa, azaltmasız standart bir koşul mudur?
Varsayılmamalıdır. Azalan hava yoğunluğu dış yalıtımı ve soğutmayı etkiler; tasarım, irtifaya özel açıklıklar, kaçak yolları ve sıcaklık artışı açısından doğrulanmalıdır.
S7: 2500A versiyonu tam olarak tanımlanmış mıdır?
Hayır. Termal ve dinamik dayanım değerleri “anlaşmaya bağlı” olarak listelenmiştir. Ayrı sıcaklık artışı, arıza akımı, bara, boyut ve test belgeleri talep edilmelidir.
Sıkça Sorulan Sorular
Q1: Bu 35kV akım trafosu 3000 metre üzeri irtifada kullanılabilir mi?
Standart model 3000 metreye kadar olan irtifalar için tasarlanmıştır. Daha yüksek irtifa uygulamaları için fabrika onayı ve özel tasarım gereklidir. Detaylar için iletişime geçin.
Q2: Ticari sayaç ölçümleri için hangi doğruluk sınıfı tercih edilmelidir?
Faturalandırma uygulamaları için 0.2S sınıfı doğruluk gereklidir. IEC 61869 standardına uygun olarak %5-120 akım aralığında hassas ölçüm sağlar. Fabrika kalibrasyonu ile teslim edilebilir.
Q3: Kısa devre anındaki termal ve dinamik dayanım değerleri nedir?
Termal ve dinamik akım değerleri primer akıma göre değişir. Örneğin 20A primer için 10kA/1s termal ve 25kA dinamik dayanım sunar. Projenize uygun değerleri teyit edin.
Q4: Primer akım değerleri projeye özel olarak üretilebilir mi?
Evet, 50A ile 2500A aralığındaki standart primer akımlar üretilmektedir. Proje gereksinimlerine göre özel talepler de karşılanabilir. Spesifik akım değerleri ve sekonder çıkış için fabrikaya danışın.
Q5: Üretimde hangi uluslararası standartlar ve sertifikalar geçerlidir?
Transformatörler IEC 61869 ve GB/T 20840 standartlarına tam uyumludur. Test raporları ve tip sertifikaları sevkiyat öncesinde sağlanır. Güncel sertifika detayları için bizimle iletişime geçin.
Q6: Bu iç mekan akım trafosu hangi sistemlerde kullanılır?
35kV, 36kV ve 40.5kV şalter hücreleri ile dağıtım panoları için uygundur. Sınıf II kirlilik koşullarına sahip iç mekan kurulumları için optimize edilmiştir. Nem ve sıcaklık limitleri dahilinde güvenle çalışır.
Q7: 35kV akım trafolarında neden epoksi döküm gövde tercih edilir?
Epoksi döküm, yüksek dielektrik dayanımı ve mekanik sağlamlık sunar. 250mm gövde genişliği ile kompakt hücrelere kolay entegrasyon sağlar. Teknik çizimler için fabrikaya başvurun.
