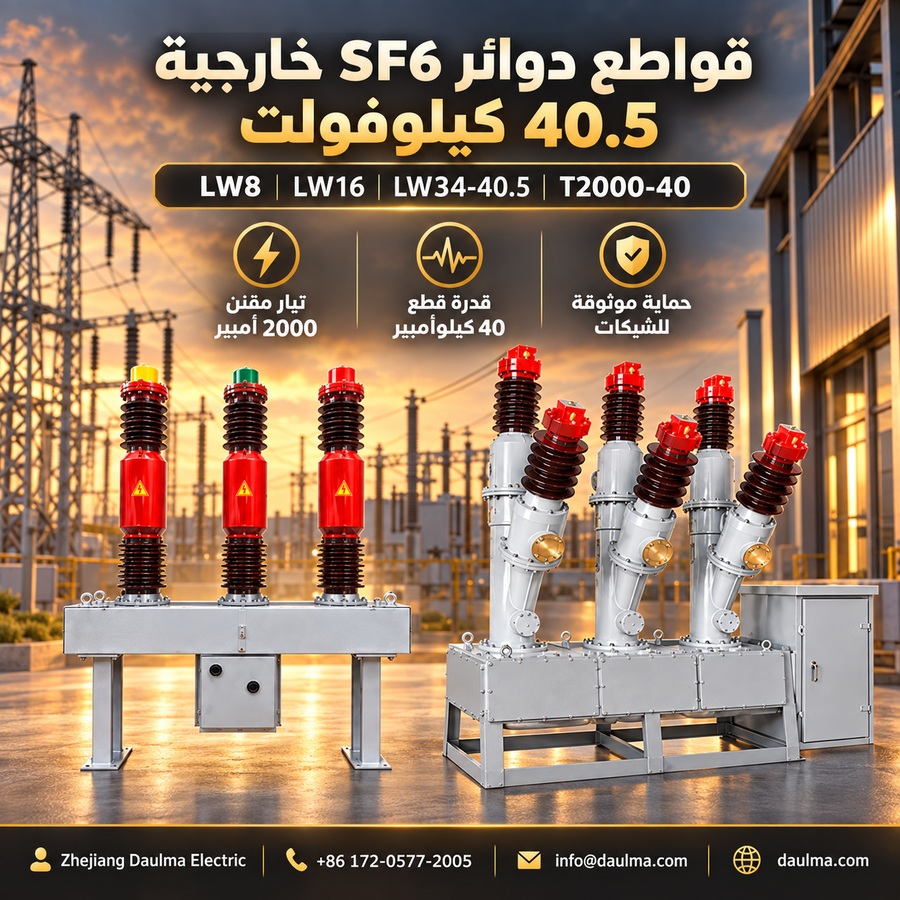

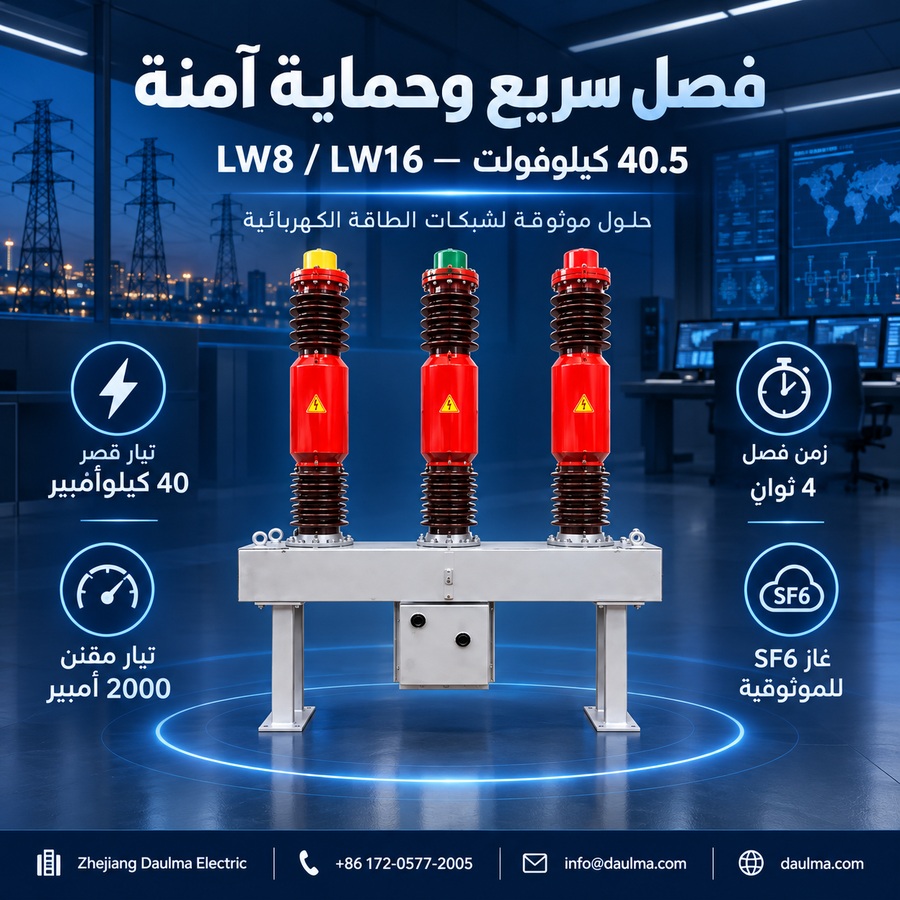

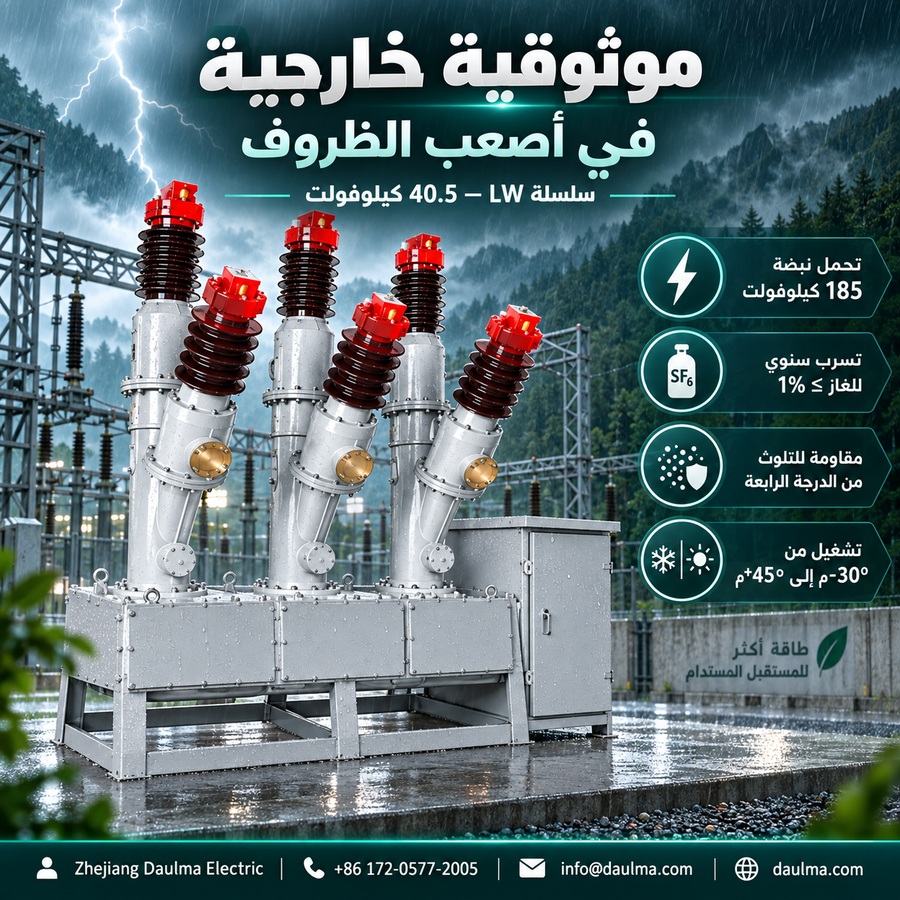

سلسلة LW8 وLW16 وLW34-40.5 وT2000-40 هي قواطع دوائر خارجية عالية الجهد من نوع SF6 للتيار المتردد، مصممة لأنظمة ثلاثية الأطوار بتردد 50 هرتز وجهد مصنّف 40.5 كيلوفولت. توفر هذه القواطع تحكمًا وحمايةً موثوقة لشبكات نقل الجهد 40.5 كيلوفولت، وهي مناسبة بشكل خاص للتركيبات المشتركة بين القاطع ومجموعة المكثفات. وتُظهر أداءً استثنائيًا في التطبيقات الحضرية والصناعية والريفية وكذلك في المحطات الفرعية.
بفضل هيكلها العمودي الخزفي المدمج مع آلية التشغيل بنابض من نوع CT14، تتميز هذه القواطع بموثوقية ميكانيكية ممتازة تتجاوز 3,000 دورة تشغيل. كما تستخدم تقنية إطفاء القوس الكهربائي المتقدمة بالهواء المضغوط، مما يمكّنها من تنفيذ ما يصل إلى 12 عملية قطع متتالية عند تيار قصر مصنّف 40 كيلوأمبير دون الحاجة إلى صيانة. وتدعم محولات التيار عالية الدقة (حتى 12 وحدة) خطوط الحمل ذات المسافات الطويلة، بينما يضمن نظام الإحكام المتفوق معدل تسرب سنوي لغاز SF6 أقل من 1%. ويضمن الامتثال للمعايير GB1984-89 وIEC60056 الجودة والسلامة.

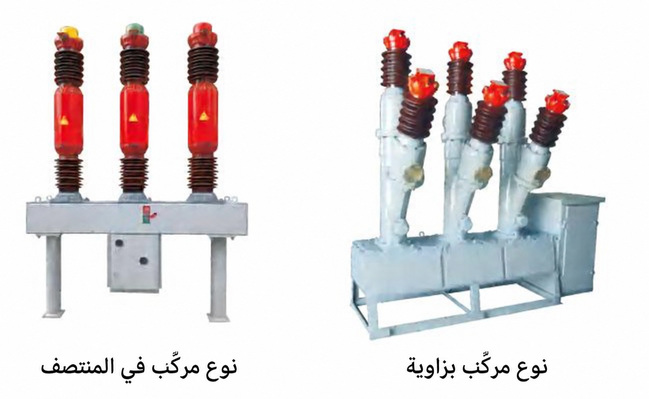

البناء
يتضمن هيكل القاطع غرفة SF6 مفرغة الهواء ومختومة، مزودة بختمات ديناميكية مستوردة من نوع “V” مع تعويض ضغط النابض للحفاظ على سلامة الغاز. تتبع علامات المحطات الاتفاقيات القياسية: P1/P2 لمحطات الطاقة الأولية وS1/S2 لمخارج محولات التيار الثانوية. وتحقق محولات التيار المدمجة المصنوعة من سبائك دقيقة جدًا درجات دقة 0.2 أو 0.2S. ويحتوي الجهاز على جهاز مراقبة كثافة SF6 من نوع MKZ يوفر قراءات ضغط معوّضة حراريًا لتبسيط الصيانة. تحذير أمان: تحقق دائمًا من فصل التغذية وتوصيل النظام بالأرض قبل الفحص أو الصيانة. ولا تقم بالتشغيل إذا انخفض ضغط غاز SF6 دون الحد الأدنى لوظيفته (0.45 ميغاباسكال عند 20°م).
ترميز نوع الموديل

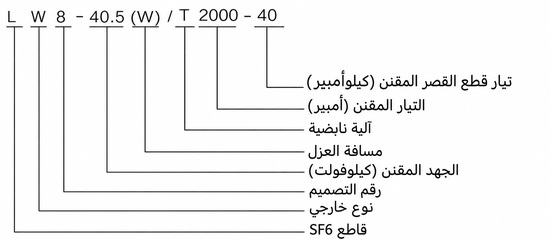

شرح رمز الموديل:
L: قاطع دائرة SF6
W: تركيب خارجي
8/16/34: رقم تسلسل التصميم
40.5: الجهد المصنّف (كيلوفولت)
(W): نسخة مقاومة للتلوث (اختياري)
T: آلية تشغيل بنابض
2000: التيار المصنّف (أمبير)
40: تيار قصر القطع المصنّف (كيلوأمبير)
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤3000م
- درجة حرارة المحيط: -30°م إلى +45°م
- مستوى التلوث: ≤الدرجة الرابعة وفقًا لـ GB/T5582
- الرطوبة النسبية: يوميًا ≤95%، ومتوسط شهري ≤90% (عند 25°م)
- ضغط الرياح: ≤700 باسكال (ما يعادل سرعة رياح 34 م/ث)
- التغير اليومي في درجة الحرارة: ≤25°م
- شدة الإشعاع الشمسي: ≤0.1 واط/سم²
- المقاومة الزلزالية: تسارع أفقي ≤0.2g، ورأسي ≤0.1g
- سُمك طبقة الجليد: ≤10 مم
- بيئة التركيب: خارجي فقط
للحصول على حلول مخصصة للظروف البيئية غير القياسية، يُرجى التواصل مع الشركة المصنعة.
المعايير الفنية
| البند | الوحدة | البيانات |
|---|---|---|
| الجهد المصنّف | كيلوفولت | 40.5 |
| مستوى العزل المصنّف جهد الصاعقة المتحمل (القيمة العظمى) |
كيلوفولت | 185 |
| مستوى العزل المصنّف جهد التردد الصناعي المتحمل لمدة دقيقة واحدة |
كيلوفولت | 95 |
| التيار المصنّف | أمبير | 2000 |
| العمر الميكانيكي | مرات | 3000 |
| ضغط غاز SF6 المصنّف (ضغط مقياس عند 20°م) | ميغاباسكال | 0.50 |
| ضغط التنبيه / الحد الأدنى لوظيفة التشغيل (ضغط مقياس عند 20°م) | ميغاباسكال | 0.47 / 0.45 |
| تيار قصر القطع المصنّف | كيلوأمبير | 40 |
| تيار قصر الإغلاق المصنّف (القيمة العظمى) | كيلوأمبير | 100 |
| تيار التحمل القصير المصنّف (تيار الاستقرار الحراري) | كيلوأمبير | 40 |
| تيار التحمل العظمى المصنّف (تيار الاستقرار الديناميكي) | كيلوأمبير | 100 |
| عدد مرات القطع المتراكمة عند تيار قصر مصنّف | مرات | 12 |
| مدة التحمل القصيرة المصنّفة | ثانية | 4 |
| زمن الإغلاق (عند جهد التشغيل المصنّف) | ثانية | ≤0.1 |
| زمن الفتح (عند جهد التشغيل المصنّف) | ثانية | ≤0.6 |
| تسلسل التشغيل المصنّف | 0–0.3ث–CO–180ث–CO | |
| تيار تبديل المكثفات المصنّف | أمبير | 400 |
| معدل التسرب السنوي | % | ≤1 |
| محتوى رطوبة غاز SF6 (حجم/حجم) | ≤150×10⁻⁶ | |
| جهد التشغيل المصنّف مع آلية النابض CT14 | فولت | تيار متردد: 220، 380؛ تيار مستمر: 48، 110، 220 |
| جهد محرك تخزين الطاقة | فولت | تيار متردد: 220، 380؛ تيار مستمر: 110، 220 |
| وزن غاز SF6 | كغ | 8 |
| وزن القاطع (بما في ذلك الآلية) | كغ | 1400 |
ملاحظة: للحصول على تخصيصات خاصة، مثل التكوينات الفريدة أو ظروف التشغيل غير القياسية، يُرجى التواصل مع فريقنا الفني للحصول على حلول مصممة خصيصًا.
| البند | الوحدة | البيانات |
|---|---|---|
| شوط التلامس المتحرك | مم | 95 ± 2 |
| مسافة فتح التلامس | مم | 60 ± 1.5 |
| تزامن الإغلاق | مللي ثانية | ≤2 |
| تزامن الفتح | مللي ثانية | ≤3 |
| مقاومة الدائرة الرئيسية | ملي أوم | ≤120 |
| سرعة الإغلاق | م/ث | 3.2 ± 0.2 |
| سرعة الفتح | م/ث | 3.4 ± 0.2 |
| شوط مخمد الإغلاق | مم | 10 |
| فجوة مخمد الإغلاق | مم | 1 ~ 2 |
| التفريغ الجزئي عند 48.6 كيلوفولت | بيكو كولوم | 20 |
| التفريغ عند 28 كيلوفولت | بيكو كولوم | 10 |
| البند | الوحدة | البيانات |
|---|---|---|
| جهد التشغيل المصنّف (فولت) | فولت | تيار مستمر: 110، 220؛ تيار متردد: 220، 380 |
| تيار محرك التشغيل المصنّف (أمبير) | أمبير | 5 |
| نطاق جهد التشغيل الطبيعي | 85% ~ 110% من جهد التشغيل المصنّف | |
| زمن تخزين الطاقة عند الجهد المصنّف | ثانية | أقل من 15 |
| ملف الإغلاق الكهرومغناطيسي | ~220 | ~380 | ~48 | ~110 | ~220 | |
|---|---|---|---|---|---|---|
| جهد التشغيل المصنّف (فولت) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| تيار المحرك المصنّف (أمبير) | 3.5 | 2 | 9.6 | 3.4 | 1.7 | |
| المقاومة عند 20°م (أوم) | 3.9 | 10.2 | 5 | 32 | 129 | |
| نطاق جهد التشغيل الطبيعي | جهد الإغلاق المصنّف: 80% ~ 110% | |||||
| ملف الفتح الكهرومغناطيسي | ~220 | ~380 | ~48 | ~110 | ~220 | |
| جهد التشغيل المصنّف (فولت) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| تيار المحرك المصنّف (أمبير) | 35 | 2 | 12 | 4.6 | 2.3 | |
| المقاومة عند 20°م (أوم) | 7 | 23.5 | 4 | 24 | 95 | |
| نطاق جهد التشغيل الطبيعي | جهد الفتح المصنّف: 62% ~ 120% | |||||
التركيب والتوصيلات

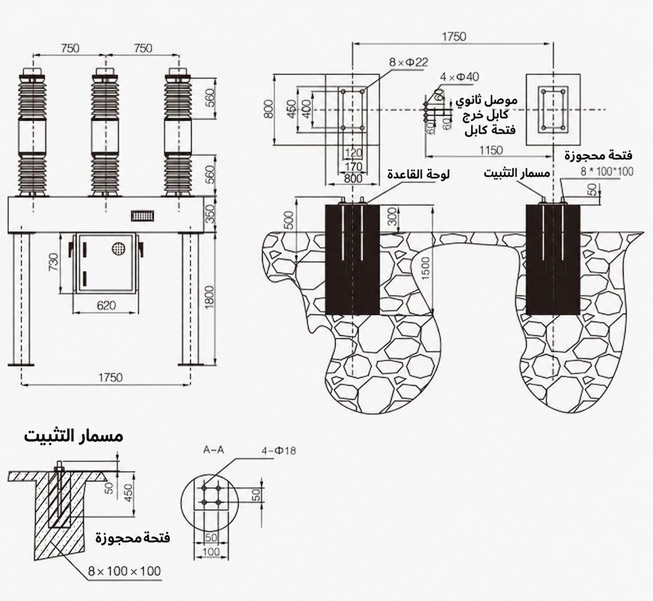

أبعاد التركيب
| البُعد | القيمة (مم) |
|---|---|
| 1. غطاء المخرج | — |
| 2. العازل البسبوغي | — |
| 3. محول التيار | — |
| 4. أنبوب حماية توصيلات محول التيار | — |
| 5. وصلة القطب | — |
| 6. الغلاف | — |
| 7. إطار القاعدة | — |
| 8. خط أنابيب الغاز | — |
| 9. مؤشر الفتح/الإغلاق | — |
| 10. لوحة البيانات | — |
| 11. صندوق النقل | — |
| 12. نابض الفتح | — |
ثبّت القاطع على أساس خرساني مستوٍ باستخدام إطار القاعدة (البند 7). وتأكد من وجود مساحة كافية حول الوحدة للصيانة ومعالجة الغاز. ويجب أن تتوافق جميع التوصيلات الكهربائية مع اللوائح المحلية وتستخدم عزوم الربط المحددة في دليل التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد الموديل الدقيق (مثل LW8-40.5 أو LW34-40.5 أو T2000-40) بناءً على تسلسل التصميم ومتطلبات التطبيق.
- تأكد من الجهد المصنّف (40.5 كيلوفولت)، والتيار المصنّف (عادةً 2000 أمبير)، وقدرة قطع دائرة القصر (مثل 40 كيلوأمبير).
- اختر جهد التحكم المناسب (خيارات تيار متردد/مستمر: 48 فولت، 110 فولت، 220 فولت، 380 فولت) بما يتوافق مع نظام التحكم في محطتك الفرعية.
- حدد عدد محولات التيار المدمجة ودرجة دقتها المطلوبة (0.2 أو 0.2S) لأغراض الحماية والقياس.
- تحقق من الظروف البيئية (الارتفاع، درجة الحرارة، مستوى التلوث) لضمان التوافق مع مواصفات الخدمة.
- أشر إن كانت هناك حاجة إلى نسخة مقاومة للتلوث (نوع W) أو نسخة محسّنة لمقاومة الزلازل للبيئات القاسية.
- اطلب شهادات أو اختبارات إضافية (مثل التفريغ الجزئي أو اختبارات الزلازل) إذا اشترطت ذلك مواصفات المشروع.
الأسئلة الشائعة
Q1: هل يصلح قاطع الدائرة LW8 للتركيب في مناطق يتجاوز ارتفاعها 3000 متر؟
الارتفاع المسموح به لا يتجاوز 3000 متر كحد أقصى. للمشاريع ذات الارتفاعات الأعلى، يرجى التواصل مع الشركة المصنعة للحصول على حلول مخصصة.
Q2: ما هو مستوى العزل وتحمل جهد الصاعمة لقواطع 40.5 كيلوفولت؟
يتحمل القاطع جهد صاعمة بقيمة 185 كيلوفولت وجهد تردد صناعي 95 كيلوفولت. تؤكد هذه المواصفات ملاءمته لشبكات 40.5 كيلوفولت وفق المعايير القياسية.
Q3: ما هو ضغط غاز SF6 المطلوب لضمان التشغيل الآمن للقاطع؟
الضغط المصنّف لغاز SF6 هو 0.50 ميغاباسكال عند 20 درجة مئوية. ينطلق تنبيه عند انخفاض الضغط إلى 0.47 ميغاباسكال، ويتوقف التشغيل عند 0.45 ميغاباسكال.
Q4: هل تتوفر تعديلات مخصصة للقاطعات لتعمل في بيئات شديدة التلوث أو جليدية؟
القاطع مصمم لتحمل مستوى تلوث من الدرجة الرابعة وجليد بسمك 10 مم. للظروف البيئية الأقسى، يرجى التواصل معنا لتأكيد التخصيصات المتاحة.
Q5: ما هو العمر الميكانيكي المضمون لقاطع الدائرة T2000-40 قبل الصيانة؟
يبلغ العمر الميكانيكي للقاطع 3000 دورة تشغيل كاملة. يُرجى طلب شهادة اختبار المصنع وتفاصيل ضمان الأداء الميكانيكي عند تقديم الطلب.
Q6: ما هي التطبيقات الرئيسية لقواطع دوائر SF6 الخارجية من طراز LW16؟
تُستخدم هذه القواطع الخارجية بشكل أساسي في محطات التحويل وشبكات التوزيع بجهد 40.5 كيلوفولت. تتميز بمقاومة زلزالية تصل إلى 0.2g أفقياً.
Q7: هل يتحمل القاطع تياراً مستمراً يبلغ 2500 أمبير في الظروف العادية؟
التيار المصنّف للقاطع هو 2000 أمبير كحد أقصى. لتشغيل أحمال تتجاوز هذا الحد، يجب التواصل مع الشركة المصنعة لتأكيد إمكانية التخصيص.
