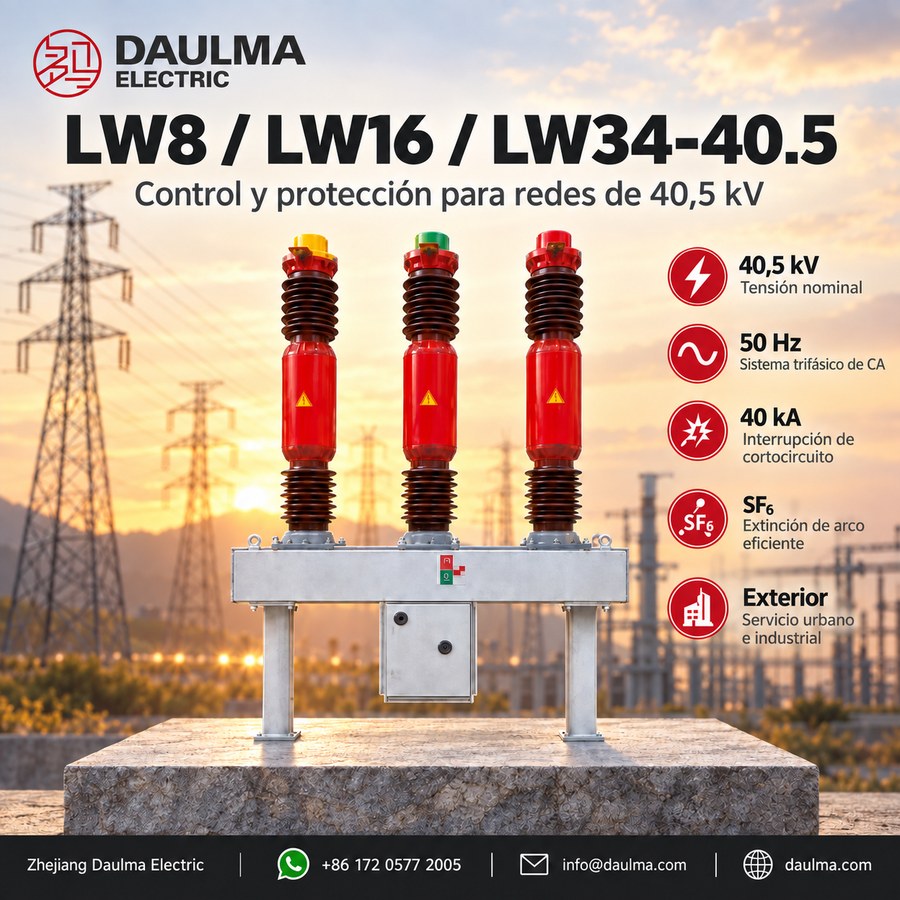

Las series LW8, LW16, LW34-40.5 y T2000-40 son interruptores de potencia SF6 de corriente alterna para exteriores, diseñados para sistemas trifásicos de 50 Hz con una tensión nominal de 40,5 kV. Estos interruptores proporcionan control y protección fiables en redes de transmisión de 40,5 kV y son ideales para instalaciones combinadas de interruptores y bancos de capacitores. Ofrecen un rendimiento excepcional en aplicaciones urbanas, industriales, rurales y en subestaciones.
Con una estructura compacta de columna cerámica integrada al mecanismo de resorte CT14, estos interruptores garantizan una excelente fiabilidad mecánica con más de 3.000 ciclos operativos. Utilizan tecnología avanzada de extinción de arco por compresión de aire, permitiendo hasta 12 interrupciones consecutivas a 40 kA sin mantenimiento. Transformadores de corriente de alta precisión (hasta 12 unidades) soportan líneas de carga de larga distancia, mientras que su sellado superior asegura una tasa anual de fuga de SF6 inferior al 1 %. El cumplimiento de las normas GB1984-89 e IEC60056 garantiza calidad y seguridad.
Construcción
La estructura del interruptor incluye una cámara de SF6 sellada al vacío con sellos dinámicos importados tipo «V» con compensación por presión de resorte para mantener la integridad del gas. Las marcas en los terminales siguen convenciones estándar: P1/P2 para terminales primarios de potencia y S1/S2 para salidas secundarias del transformador de corriente. Los TC integrados de aleación microcristalina alcanzan clases de exactitud 0,2 o 0,2S. La unidad incorpora un monitor de densidad de SF6 tipo MKZ que proporciona lecturas de presión compensadas por temperatura para facilitar el mantenimiento. Advertencia de seguridad: Verifique siempre que el sistema esté desenergizado y puesto a tierra antes de realizar inspecciones o mantenimiento. No opere el equipo si la presión de SF6 cae por debajo del nivel funcional mínimo (0,45 MPa a 20 °C).
Designación del modelo
Desglose del código del modelo:
L: Interruptor de potencia SF6
W: Instalación exterior
8/16/34: Número de secuencia de diseño
40.5: Tensión nominal (kV)
(W): Variante resistente a la contaminación (opcional)
T: Mecanismo de resorte
2000: Corriente nominal (A)
40: Corriente nominal de interrupción de cortocircuito (kA)
Parámetros técnicos
Condiciones de servicio
- Altitud: ≤3000 m
- Temperatura ambiente: -30 °C a +45 °C
- Nivel de contaminación: ≤Grado IV según GB/T5582
- Humedad relativa: Diaria ≤95 %, promedio mensual ≤90 % (a 25 °C)
- Presión del viento: ≤700 Pa (equivalente a velocidad de viento de 34 m/s)
- Variación diaria de temperatura: ≤25 °C
- Intensidad solar: ≤0,1 W/cm²
- Resistencia sísmica: Aceleración horizontal ≤0,2 g, vertical ≤0,1 g
- Espesor de capa de hielo: ≤10 mm
- Ambiente de instalación: Solo exterior
Para condiciones ambientales no estándar, consulte al fabricante para soluciones personalizadas.
Parámetros técnicos
| Ítem | Unidad | Dato |
|---|---|---|
| Tensión nominal | kV | 40,5 |
| Nivel nominal de aislamiento Tensión soportada al impulso atmosférico (valor máximo) |
kV | 185 |
| Nivel nominal de aislamiento Tensión soportada a frecuencia industrial durante 1 min |
kV | 95 |
| Corriente nominal | A | 2000 |
| Vida mecánica | Ciclos | 3000 |
| Presión nominal del gas SF6 (presión manométrica a 20 °C) | MPa | 0,50 |
| Presión de alarma / Presión funcional mínima (presión manométrica a 20 °C) | MPa | 0,47 / 0,45 |
| Corriente nominal de interrupción de cortocircuito | kA | 40 |
| Corriente nominal de cierre de cortocircuito (valor máximo) | kA | 100 |
| Corriente nominal de soporte térmico (corriente de corta duración) | kA | 40 |
| Corriente nominal de soporte dinámico (corriente máxima soportable) | kA | 100 |
| Número acumulado de interrupciones a corriente nominal de cortocircuito | Ciclos | 12 |
| Duración nominal de corta duración | s | 4 |
| Tiempo de cierre (a tensión nominal de operación) | s | ≤0,1 |
| Tiempo de apertura (a tensión nominal de operación) | s | ≤0,6 |
| Secuencia nominal de operación | 0–0,3 s–CO–180 s–CO | |
| Corriente nominal de conmutación de capacitores | A | 400 |
| Tasa anual de fuga | % | ≤1 |
| Contenido de humedad del gas SF6 (V/V) | ≤150×10⁻⁶ | |
| Tensión nominal de operación con mecanismo de resorte CT14 | V | CA: 220, 380; CC: 48, 110, 220 |
| Tensión del motor de carga | V | CA: 220, 380; CC: 110, 220 |
| Masa de gas SF6 | kg | 8 |
| Masa del interruptor (incluido mecanismo) | kg | 1400 |
Nota: Para personalizaciones especiales, como configuraciones únicas o condiciones de operación no estándar, contacte a nuestro equipo técnico para soluciones adaptadas.
| Ítem | Unidad | Dato |
|---|---|---|
| Carrera del contacto móvil | mm | 95 ± 2 |
| Distancia de apertura de contactos | mm | 60 ± 1,5 |
| Sincronización de cierre | ms | ≤2 |
| Sincronización de apertura | ms | ≤3 |
| Resistencia del circuito principal | mΩ | ≤120 |
| Velocidad de cierre | m/s | 3,2 ± 0,2 |
| Velocidad de apertura | m/s | 3,4 ± 0,2 |
| Carrera del amortiguador de cierre | mm | 10 |
| Holgura del amortiguador de cierre | mm | 1 ~ 2 |
| Descarga parcial a 48,6 kV | pC | 20 |
| Descarga a 28 kV | pC | 10 |
| Ítem | Unidad | Dato |
|---|---|---|
| Tensión nominal de operación (V) | V | CC: 110, 220; CA: 220, 380 |
| Corriente nominal del motor (A) | A | 5 |
| Rango normal de tensión de operación | 85 % ~ 110 % de la tensión nominal de operación | |
| Tiempo de carga a tensión nominal | s | Menos de 15 |
| Electroimán de cierre | ~220 | ~380 | ~48 | ~110 | ~220 | |
|---|---|---|---|---|---|---|
| Tensión nominal de operación (V) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Corriente nominal del motor (A) | 3,5 | 2 | 9,6 | 3,4 | 1,7 | |
| Resistencia a 20 °C (Ω) | 3,9 | 10,2 | 5 | 32 | 129 | |
| Rango normal de tensión de operación | Tensión nominal de cierre: 80 % ~ 110 % | |||||
| Electroimán de apertura | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Tensión nominal de operación (V) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Corriente nominal del motor (A) | 35 | 2 | 12 | 4,6 | 2,3 | |
| Resistencia a 20 °C (Ω) | 7 | 23,5 | 4 | 24 | 95 | |
| Rango normal de tensión de operación | Tensión nominal de apertura: 62 % ~ 120 % | |||||
Q: ¿Qué criterios técnicos debo considerar al seleccionar entre los modelos LW8, LW16, LW34-40.5 y T2000-40 para una subestación exterior a 2500 m de altitud?
A: Para instalaciones a 2500 m (dentro del límite de ≤3000 m), todos los modelos son aptos, pero debe verificar la corriente nominal requerida (hasta 2000 A) y la capacidad de interrupción (40 kA). El modelo T2000-40 está optimizado para corrientes nominales más altas, mientras que los LW8/LW16 ofrecen diseños más compactos. Además, asegúrese de que el nivel de contaminación ambiental no exceda el Grado IV según GB/T5582, ya que afecta el diseño del aislamiento externo.
Q: ¿Es posible personalizar la relación de transformación o la tensión nominal de estos interruptores SF6 para aplicaciones no estándar?
A: Estos interruptores están diseñados específicamente para 40,5 kV y no incluyen transformadores de corriente integrados, por lo que no poseen “relación de transformación”. Sin embargo, Daulma ofrece soluciones personalizadas para condiciones ambientales extremas (ej. altitudes >3000 m, temperaturas <−30 °C o niveles de contaminación superiores al Grado IV). La tensión nominal no es ajustable, pero se pueden modificar parámetros como la presión de SF6 o el sistema de accionamiento bajo consulta técnica previa con el fabricante.
Q: ¿Qué requisitos de instalación deben cumplirse para garantizar el correcto funcionamiento en zonas sísmicas con aceleración horizontal de 0,18 g?
A: Los interruptores SF6 LW8, LW16, LW34-40.5 y T2000-40 están certificados para resistir hasta 0,2 g de aceleración horizontal, por lo que son adecuados para su aplicación (0,18 g). Durante la instalación, es fundamental fijar firmemente la estructura de soporte al cimiento según las especificaciones del fabricante, verificar la alineación mecánica del mecanismo de operación y asegurar que las conexiones eléctricas permitan expansión térmica sin tensiones. Además, se recomienda realizar pruebas de resistencia mecánica post-instalación en zonas sísmicas.
Q: ¿Con qué frecuencia se debe realizar el mantenimiento preventivo y qué parámetros del gas SF6 deben monitorearse?
A: Se recomienda inspección visual y verificación de la presión de SF6 cada 6 meses. La presión nominal es 0,50 MPa (a 20 °C); si desciende a 0,47 MPa, se activa la alarma, y a 0,45 MPa se alcanza la presión funcional mínima, requiriendo recarga inmediata. Además, cada 3 años (o tras 1000 operaciones), se debe medir la humedad residual del gas y verificar la integridad del sello. La vida mecánica declarada es de 3000 ciclos, por lo que el mantenimiento mayor debe programarse antes de alcanzar este límite.
Q: ¿Qué ventajas técnicas ofrecen estos interruptores SF6 frente a alternativas con aceite o vacío en aplicaciones exteriores de 40,5 kV?
A: Los interruptores SF6 de Daulma ofrecen superior capacidad de interrupción (40 kA), menor mantenimiento gracias al sistema sellado de gas, y excelente estabilidad en ambientes contaminados (Grado IV). A diferencia de los interruptores en aceite, eliminan riesgos de incendio y fugas; frente a los de vacío, proporcionan mejor aislamiento en exteriores expuestos a polvo, salinidad o hielo (hasta 10 mm). Además, su diseño soporta variaciones térmicas diarias de hasta 25 °C sin degradación del rendimiento.
Q: ¿Qué hacer si el manómetro indica una presión de SF6 por debajo de 0,45 MPa durante operación normal?
A: Una presión ≤0,45 MPa (presión funcional mínima a 20 °C) indica pérdida significativa de gas, comprometiendo la capacidad de interrupción. Debe desconectar inmediatamente el interruptor de la red, aislarlo y no intentar operarlo. Verifique fugas con detector de SF6 o solución jabonosa en juntas y válvulas. Si se confirma fuga, repare la junta o componente defectuoso, evacúe la cámara y rellene con SF6 nuevo hasta 0,50 MPa. Finalmente, realice prueba de rigidez dieléctrica antes de reponer en servicio.
Q: ¿Son compatibles estos interruptores con sistemas de control y protección digitales modernos (IEC 61850)?
A: Sí, los modelos LW34-40.5 y T2000-40 incluyen opciones con mecanismos de accionamiento motorizados preparados para integración con relés digitales y sistemas SCADA. Pueden equiparse con contactos auxiliares, sensores de posición y transductores de presión compatibles con protocolos IEC 61850-9-2 LE o Modbus RTU. Para los modelos LW8 y LW16, se requiere un kit de adaptación opcional. Consulte con Daulma durante la fase de cotización para especificar la interfaz de automatización deseada.
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| 1. Tapa de salida | — |
| 2. Bucha | — |
| 3. Transformador de corriente | — |
| 4. Tubo protector de conexión del TC | — |
| 5. Soporte del polo | — |
| 6. Carcasa | — |
| 7. Bastidor base | — |
| 8. Tubería de gas | — |
| 9. Indicador de apertura/cierre | — |
| 10. Placa de características | — |
| 11. Caja de transmisión | — |
| 12. Resorte de disparo | — |
Monte el interruptor sobre una base de hormigón nivelada utilizando el bastidor base (ítem 7). Asegure una holgura adecuada alrededor del equipo para mantenimiento y manipulación del gas. Todas las conexiones eléctricas deben cumplir con las normativas locales y utilizar los pares de apriete indicados en el manual de instalación.
Selección y preguntas frecuentes
Guía de selección
- Especifique el modelo exacto (p. ej., LW8-40.5, LW34-40.5, T2000-40) según la secuencia de diseño y las necesidades de la aplicación.
- Confirme la tensión nominal (40,5 kV), la corriente nominal (típicamente 2000 A) y la capacidad de interrupción de cortocircuito (p. ej., 40 kA).
- Seleccione la tensión de control adecuada (opciones CA/CC: 48 V, 110 V, 220 V, 380 V) compatible con su sistema de control de subestación.
- Defina el número y la clase de exactitud (0,2 o 0,2S) de los transformadores de corriente integrados necesarios para protección y medición.
- Verifique las condiciones ambientales (altitud, temperatura, nivel de contaminación) para asegurar compatibilidad con las especificaciones de servicio.
- Indique si se requieren versiones resistentes a la contaminación (tipo W) o reforzadas sísmicamente para entornos exigentes.
- Solicite certificaciones o pruebas adicionales (p. ej., descarga parcial, sísmica) si lo exigen las especificaciones del proyecto.
Preguntas Frecuentes
Q1: ¿Para qué tipo de subestaciones se utilizan estos interruptores de 40,5 kV?
Se utilizan en subestaciones de intemperie de media tensión. Operan a 40,5 kV con una corriente nominal de 2000 A y ruptura de 40 kA. Consulte al fabricante para aplicaciones específicas.
Q2: ¿Puede instalarse este interruptor SF6 en altitudes superiores a 2000 metros?
Sí, está diseñado para altitudes de hasta 3000 m. Soporta temperaturas de -30 °C a +45 °C y presión de viento de 700 Pa. Para altitudes mayores, contacte para soluciones personalizadas.
Q3: ¿Cuál es la presión nominal del gas SF6 y la vida mecánica?
La presión nominal del gas SF6 es de 0,50 MPa a 20 °C. Ofrece una vida mecánica de 3000 ciclos de operación. Solicite la ficha técnica completa al equipo de ventas.
Q4: ¿Cómo proceder si las condiciones ambientales del proyecto no son estándar?
Debe consultar directamente al fabricante para obtener soluciones personalizadas. Los valores estándar incluyen humedad relativa del 95 % y resistencia sísmica de 0,2 g. Envíe las especificaciones de su sitio para una evaluación técnica.
Q5: ¿Cuáles son los niveles de aislamiento soportados por estos interruptores de potencia?
Soportan un impulso atmosférico de 185 kV y una frecuencia industrial de 95 kV durante 1 minuto. Están clasificados para un nivel de contaminación grado IV. Confirme los requisitos de aislamiento con su ingeniero de proyectos.
Q6: ¿Cuándo solicitar los certificados de fábrica para los modelos LW8 y LW16?
Debe solicitarlos antes de confirmar la orden de compra. Los modelos LW8, LW16, LW34-40.5 y T2000-40 están disponibles con parámetros de 40 kA y 2000 A. Contacte al fabricante para verificar la documentación técnica.
