Серии LW8, LW16, LW34-40.5 и T2000-40 — это наружные высоковольтные элегазовые выключатели переменного тока, предназначенные для трехфазных систем частотой 50 Гц с номинальным напряжением 40,5 кВ. Данные выключатели обеспечивают надежное управление и защиту сетей 40,5 кВ и отлично подходят для совместной установки с батареями конденсаторов. Они демонстрируют исключительную производительность в городских, промышленных, сельских и подстанционных применениях.
Благодаря компактной керамической колонковой конструкции в сочетании с пружинным приводом CT14 эти выключатели обладают высокой механической надежностью (более 3000 циклов операций). Применение передовой технологии дугогашения с воздушным сжатием позволяет выполнять до 12 последовательных отключений при токе КЗ 40 кА без обслуживания. Встроенные трансформаторы тока высокой точности (до 12 шт.) поддерживают линии электропередачи большой протяженности, а превосходная герметичность обеспечивает годовую утечку элегаза менее 1%. Соответствие стандартам GB1984-89 и IEC60056 гарантирует качество и безопасность.
Конструкция
Конструкция выключателя включает вакуумно-герметичную камеру с элегазом и импортные динамические уплотнения типа «V» со встроенной пружинной компенсацией давления для стабильной герметичности газа. Маркировка выводов соответствует стандартным обозначениям: P1/P2 — первичные силовые выводы, S1/S2 — вторичные выводы трансформаторов тока. Встроенные трансформаторы тока из микрокристаллического сплава обеспечивают классы точности 0,2 или 0,2S. Устройство оснащено манометром плотности элегаза типа MKZ с температурной компенсацией показаний давления для упрощенного технического обслуживания. Предупреждение по безопасности: Перед осмотром или обслуживанием всегда убедитесь в отсутствии напряжения и заземлите оборудование. Не эксплуатируйте выключатель при давлении элегаза ниже минимального рабочего уровня (0,45 МПа при 20°C).

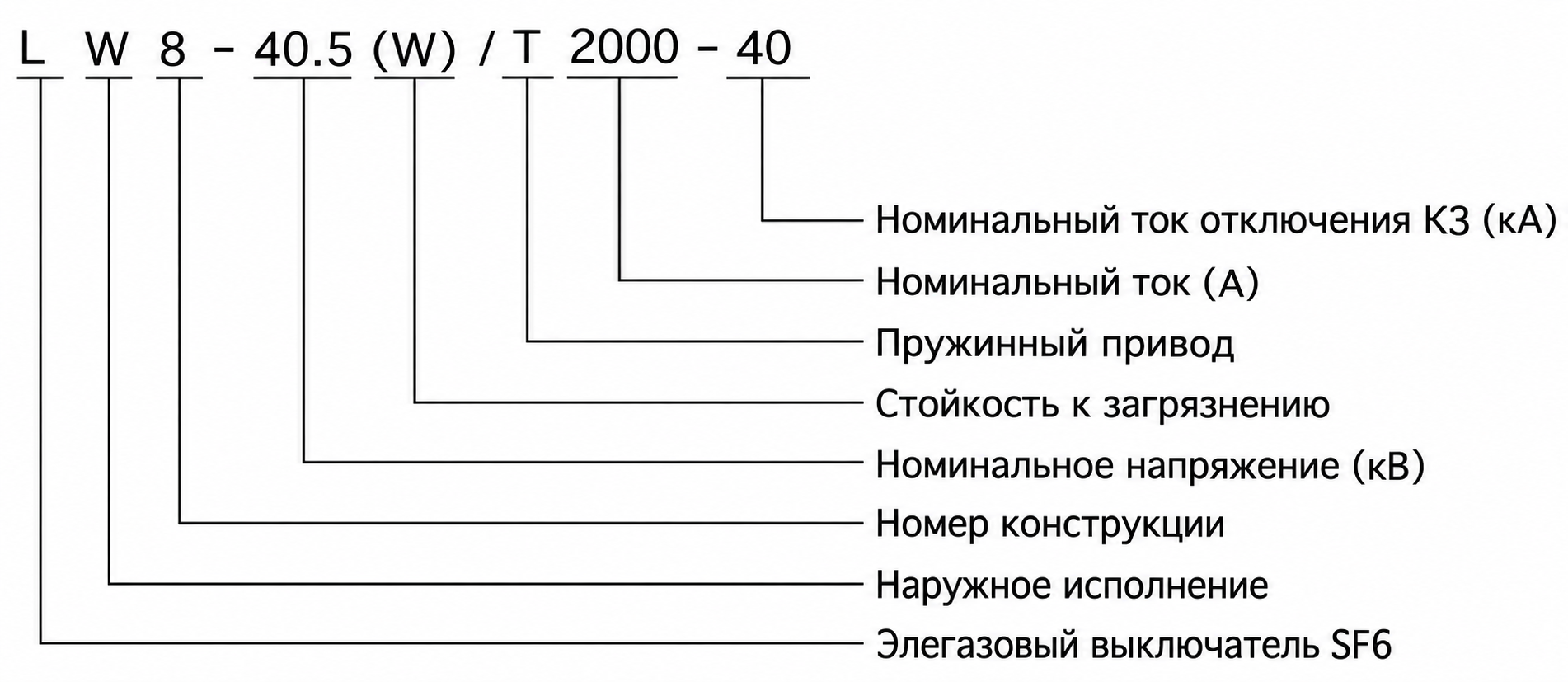

Расшифровка типа модели
Расшифровка обозначения модели:
L: элегазовый выключатель
W: наружная установка
8/16/34: номер конструктивной серии
40.5: номинальное напряжение (кВ)
(W): вариант с повышенной стойкостью к загрязнению (опционально)
T: пружинный привод
2000: номинальный ток (А)
40: номинальный ток отключения короткого замыкания (кА)
Технические параметры
Условия эксплуатации
- Высота над уровнем моря: ≤3000 м
- Температура окружающей среды: от –30°C до +45°C
- Степень загрязнения: ≤IV по GB/T5582
- Относительная влажность: суточная ≤95%, среднемесячная ≤90% (при 25°C)
- Давление ветра: ≤700 Па (эквивалентно скорости ветра 34 м/с)
- Суточное изменение температуры: ≤25°C
- Интенсивность солнечной радиации: ≤0,1 Вт/см²
- Сейсмостойкость: горизонтальное ускорение ≤0,2g, вертикальное ≤0,1g
- Толщина ледяного покрова: ≤10 мм
- Условия установки: только наружная установка
При нестандартных условиях окружающей среды обращайтесь к производителю за индивидуальными решениями.
Технические параметры
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 40,5 |
| Номинальный уровень изоляции Выдерживаемое напряжение грозового импульса (амплитудное) |
кВ | 185 |
| Номинальный уровень изоляции Выдерживаемое напряжение промышленной частоты в течение 1 мин |
кВ | 95 |
| Номинальный ток | А | 2000 |
| Механический ресурс | циклов | 3000 |
| Номинальное давление элегаза (избыточное при 20°C) | МПа | 0,50 |
| Давление срабатывания сигнала / Минимальное рабочее давление (избыточное при 20°C) | МПа | 0,47 / 0,45 |
| Номинальный ток отключения короткого замыкания | кА | 40 |
| Номинальный ток включения короткого замыкания (амплитудный) | кА | 100 |
| Номинальный ток термической стойкости (ток короткого замыкания) | кА | 40 |
| Номинальный ток электродинамической стойкости (амплитудный) | кА | 100 |
| Количество отключений при номинальном токе КЗ | циклов | 12 |
| Номинальная продолжительность короткого замыкания | с | 4 |
| Время включения (при номинальном напряжении управления) | с | ≤0,1 |
| Время отключения (при номинальном напряжении управления) | с | ≤0,6 |
| Номинальная последовательность операций | 0–0,3 с–ВО–180 с–ВО | |
| Номинальный ток коммутации конденсаторных батарей | А | 400 |
| Годовая утечка газа | % | ≤1 |
| Содержание влаги в элегазе (объемное) | ≤150×10⁻⁶ | |
| Номинальное напряжение управления с пружинным приводом CT14 | В | Переменный ток: 220, 380; Постоянный ток: 48, 110, 220 |
| Напряжение двигателя заряда пружин | В | Переменный ток: 220, 380; Постоянный ток: 110, 220 |
| Масса элегаза | кг | 8 |
| Масса выключателя (с приводом) | кг | 1400 |
Примечание: Для специальных заказов, таких как уникальные конфигурации или нестандартные условия эксплуатации, обращайтесь в нашу техническую службу для разработки индивидуальных решений.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Ход подвижного контакта | мм | 95 ± 2 |
| Расстояние между контактами в отключенном положении | мм | 60 ± 1,5 |
| Синхронность включения | мс | ≤2 |
| Синхронность отключения | мс | ≤3 |
| Сопротивление главной цепи | мОм | ≤120 |
| Скорость включения | м/с | 3,2 ± 0,2 |
| Скорость отключения | м/с | 3,4 ± 0,2 |
| Ход буфера включения | мм | 10 |
| Зазор буфера включения | мм | 1 ~ 2 |
| Частичные разряды при 48,6 кВ | пКл | 20 |
| Частичные разряды при 28 кВ | пКл | 10 |
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Номинальное напряжение управления (В) | В | Постоянный ток: 110, 220; Переменный ток: 220, 380 |
| Номинальный ток двигателя (А) | А | 5 |
| Диапазон нормального рабочего напряжения | 85% ~ 110% от номинального напряжения управления | |
| Время заряда пружин при номинальном напряжении | с | менее 15 |
| Катушка включения | ~220 | ~380 | ~48 | ~110 | ~220 | |
|---|---|---|---|---|---|---|
| Номинальное напряжение управления (В) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Номинальный ток катушки (А) | 3,5 | 2 | 9,6 | 3,4 | 1,7 | |
| Сопротивление при 20°C (Ом) | 3,9 | 10,2 | 5 | 32 | 129 | |
| Диапазон нормального рабочего напряжения | Напряжение включения: 80% ~ 110% от номинального | |||||
| Катушка отключения | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Номинальное напряжение управления (В) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Номинальный ток катушки (А) | 35 | 2 | 12 | 4,6 | 2,3 | |
| Сопротивление при 20°C (Ом) | 7 | 23,5 | 4 | 24 | 95 | |
| Диапазон нормального рабочего напряжения | Напряжение отключения: 62% ~ 120% от номинального | |||||
Установка и подключение
Габаритные размеры для монтажа
| Обозначение | Размер (мм) |
|---|---|
| 1. Колпак вывода | — |
| 2. Проходной изолятор | — |
| 3. Трансформатор тока | — |
| 4. Защитная труба соединения ТТ | — |
| 5. Крепление опоры | — |
| 6. Корпус | — |
| 7. Опорная рама | — |
| 8. Газопровод | — |
| 9. Индикатор положения «Вкл/Откл» | — |
| 10. Табличка с данными | — |
| 11. Передаточный механизм | — |
| 12. Отключающая пружина | — |
Устанавливайте выключатель на ровное бетонное основание с использованием опорной рамы (поз. 7). Обеспечьте достаточный монтажный зазор вокруг аппарата для проведения технического обслуживания и работ с газом. Все электрические соединения должны соответствовать местным нормам и выполняться с моментом затяжки, указанным в монтажной инструкции.
Подбор и частые вопросы
Руководство по выбору
- Укажите точную модель (например, LW8-40.5, LW34-40.5, T2000-40) в зависимости от конструктивной серии и требований применения.
- Подтвердите номинальное напряжение (40,5 кВ), номинальный ток (обычно 2000 А) и отключающую способность при коротком замыкании (например, 40 кА).
- Выберите соответствующее напряжение цепей управления (варианты постоянного/переменного тока: 48 В, 110 В, 220 В, 380 В), совместимое с системой управления вашей подстанции.
- Определите количество и класс точности (0,2 или 0,2S) встроенных трансформаторов тока, необходимых для защиты и учета электроэнергии.
- Проверьте условия окружающей среды (высота над уровнем моря, температура, степень загрязнения) для обеспечения соответствия эксплуатационным характеристикам.
- Укажите, требуется ли вариант с повышенной стойкостью к загрязнению (тип W) или усиленный сейсмостойкий вариант для работы в суровых условиях.
- Запросите дополнительные сертификаты или испытания (например, на частичные разряды, сейсмостойкость), если они предусмотрены техническими требованиями проекта.
Часто задаваемые вопросы
В1: Где применяются элегазовые выключатели LW8/LW16/LW34-40.5?
Эти выключатели широко используются в сетях передачи и распределения электроэнергии напряжением 40,5 кВ, включая городские электросети, промышленные объекты, проекты сельской электрификации и схемы защиты подстанций. Они также идеально подходят для коммутации батарей конденсаторов благодаря низкой вероятности повторного пробоя.
В2: Как выключатель работает при экстремальных температурах и загрязнении?
Выключатель рассчитан на работу в диапазоне температур от –30°C до +45°C и при степени загрязнения до IV по классификации. Использование керамических изоляторов, деталей из нержавеющей стали и современных уплотнений обеспечивает сохранение изоляционных свойств и механической надежности в тяжелых наружных условиях.
В3: Каков интервал технического обслуживания этих элегазовых выключателей?
Благодаря полностью герметичной системе элегаза с годовой утечкой менее 1% и надежному пружинному приводу CT14 обслуживание минимально. Выключатель выдерживает до 3000 механических операций и 12 полных отключений при номинальном токе КЗ без доливки газа или замены деталей.
В4: Можно ли интегрировать эти выключатели в интеллектуальные сети или системы SCADA?
Да. Встроенные трансформаторы тока высокой точности (до 12 шт.) и стандартизированные напряжения цепей управления обеспечивают бесшовную интеграцию с современными релейными защитами, RTU и системами SCADA для дистанционного мониторинга, управления и регистрации аварийных событий.
В5: Что происходит при падении давления элегаза ниже порога аварийной сигнализации?
Манометр плотности типа MKZ подает сигнал тревоги при давлении 0,47 МПа и блокирует операции при 0,45 МПа (при 20°C), чтобы предотвратить небезопасную коммутацию. Перед восстановлением работы необходимо провести осмотр и доливку газа квалифицированным персоналом.
Часто задаваемые вопросы
Q1: Можно ли использовать эти выключатели при температуре ниже –30°C?
Стандартное исполнение рассчитано на диапазон от –30°C до +45°C. Для более суровых климатических условий требуется заводская модернизация. Обратитесь к нам для подбора индивидуального решения.
Q2: Подходят ли данные аппараты для установки на высоте более 2000 метров?
Да, стандартная комплектация выдерживает высоту до 3000 метров над уровнем моря. Превышение этой отметки требует корректировки внешних изоляционных расстояний. Оборудование полностью адаптировано для горной местности.
Q3: Какой механический ресурс у элегазовых выключателей серии LW?
Номинальный механический ресурс составляет 3000 циклов операций. Это обеспечивает надежную коммутацию в распределительных сетях 40,5 кВ. Уточняйте условия обслуживания для продления срока службы.
Q4: Как заказать выключатель с усиленной стойкостью к загрязнению?
Базовая степень загрязнения соответствует классу IV по GB/T5582. Для более жестких условий эксплуатации требуется индивидуальная конфигурация. Свяжитесь с отделом продаж для расчета стоимости.
Q5: На каких языках предоставляется заводская документация?
Стандартный комплект документации доступен на русском и китайском языках. Перевод технических паспортов на английский выполняется по запросу. Уточняйте наличие переводов при формировании заявки.
Q6: Для каких распределительных устройств предназначены модели T2000-40?
Выключатели T2000-40 и LW8 разработаны для открытых распределительных устройств 40,5 кВ. Они обеспечивают надежную коммутацию в наружных сетях. Запросите габаритные чертежи у менеджера.
Q7: Где применяются элегазовые выключатели наружной установки 40,5 кВ?
Аппараты применяются в открытых распределительных устройствах промышленных предприятий и энергосистем. Конструкция рассчитана на наружный монтаж и воздействие сложных климатических факторов.
