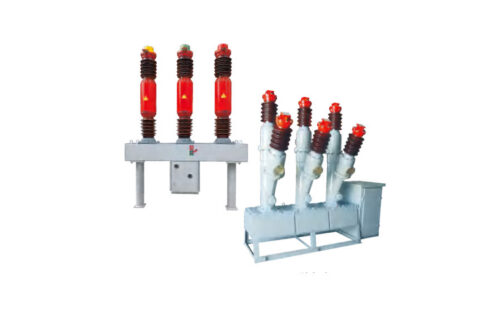

Siri LW8, LW16, LW34-40.5, dan T2000-40 adalah pemutus litar AC SF6 voltan tinggi untuk luar bangunan yang direka untuk sistem tiga fasa 50Hz dengan voltan kadar 40.5kV. Pemutus litar ini memberikan kawalan dan perlindungan yang boleh dipercayai untuk rangkaian penghantaran 40.5kV serta sesuai untuk pemasangan gabungan pemutus litar dan bank kapasitor. Ia menawarkan prestasi cemerlang dalam aplikasi bandar, perindustrian, luar bandar, dan sub-stesen.
Dengan struktur lajur seramik padat yang diintegrasikan bersama mekanisme beroperasi spring CT14, pemutus litar ini menawarkan kebolehpercayaan mekanikal yang cemerlang dengan lebih daripada 3,000 kitaran operasi. Ia menggunakan teknologi pemadam arka mampatan udara terkini yang membolehkan sehingga 12 kali putus berturut-turut pada 40kA tanpa penyelenggaraan. Transformer arus ketepatan tinggi (sehingga 12 unit) menyokong talian beban jarak jauh, manakala pengedapan unggul memastikan kadar kebocoran SF6 tahunan di bawah 1%. Pematuhan dengan piawaian GB1984-89 dan IEC60056 menjamin kualiti dan keselamatan.
Pembinaan
Struktur pemutus litar ini termasuk ruang SF6 kedap vakum dengan pengedap dinamik jenis “V” import yang dilengkapi pampasan tekanan spring untuk integriti gas yang stabil. Penanda terminal mengikut konvensyen piawai: P1/P2 untuk terminal kuasa primer dan S1/S2 untuk output transformer arus sekunder. Transformer arus aloi mikro-kristalin terbina dalam mencapai kelas ketepatan 0.2 atau 0.2S. Unit ini dilengkapi pemantau ketumpatan SF6 jenis MKZ yang memberikan bacaan tekanan terpampas suhu untuk penyelenggaraan yang lebih mudah. Amaran Keselamatan: Sentiasa sahkan sistem telah dinyahkuasakan dan dibumikan sebelum pemeriksaan atau penyelenggaraan. Jangan kendalikan jika tekanan SF6 jatuh di bawah tahap berfungsi minimum (0.45 MPa pada 20°C).
Penamaan Jenis Model
Analisis kod model:
L: Pemutus litar SF6
W: Pemasangan luar bangunan
8/16/34: Nombor urutan rekabentuk
40.5: Voltan kadar (kV)
(W): Variasi rintangan pencemaran (pilihan)
T: Mekanisme beroperasi spring
2000: Arus kadar (A)
40: Arus putus litar pintas kadar (kA)
Parameter teknikal
Keadaan Perkhidmatan
- Altitud: ≤3000m
- Suhu Persekitaran: -30°C hingga +45°C
- Tahap Pencemaran: ≤Gred IV mengikut GB/T5582
- Kelembapan Relatif: Harian ≤95%, purata bulanan ≤90% (pada 25°C)
- Tekanan Angin: ≤700Pa (bersamaan kelajuan angin 34 m/s)
- Variasi Suhu Harian: ≤25°C
- Keamatan Cahaya Matahari: ≤0.1W/cm²
- Rintangan Gempa: Pecutan mendatar ≤0.2g, menegak ≤0.1g
- Ketebalan Salut Ais: ≤10mm
- Persekitaran Pemasangan: Luar bangunan sahaja
Untuk keadaan persekitaran bukan piawai, rujuk pengeluar untuk penyelesaian tersuai.
Parameter Teknikal
| Perkara | Unit | Data |
|---|---|---|
| Voltan Kadar | kV | 40.5 |
| Tahap Penebatan Kadar Voltan Ketahanan Impuls Kilat (Puncak) |
kV | 185 |
| Tahap Penebatan Kadar Voltan Ketahanan Frekuensi Kuasa 1 minit |
kV | 95 |
| Arus Kadar | A | 2000 |
| Hayat Mekanikal | Kali | 3000 |
| Tekanan Gas SF6 Kadar (Tekanan Tolok 20°C) | MPa | 0.50 |
| Tekanan Aman / Tekanan Berfungsi Minimum (Tekanan Tolok 20°C) | MPa | 0.47 / 0.45 |
| Arus Putus Litar Pintas Kadar | kA | 40 |
| Arus Tutup Litar Pintas Kadar (Puncak) | kA | 100 |
| Arus Ketahanan Jangka Pendek Kadar (Arus Kestabilan Terma) | kA | 40 |
| Arus Ketahanan Puncak Kadar (Arus Kestabilan Dinamik) | kA | 100 |
| Bilangan Putus Bertokok pada Arus Litar Pintas Kadar | Kali | 12 |
| Tempoh Jangka Pendek Kadar | s | 4 |
| Masa Menutup (Pada Voltan Operasi Kadar) | s | ≤0.1 |
| Masa Membuka (Pada Voltan Operasi Kadar) | s | ≤0.6 |
| Jujukan Operasi Kadar | 0–0.3s–CO–180s–CO | |
| Arus Menukar Kapasitor Kadar | A | 400 |
| Kadar Kebocoran Tahunan | % | ≤1 |
| Kandungan Kelembapan Gas SF6 (V/V) | ≤150×10⁻⁶ | |
| Voltan Operasi Kadar dengan Mekanisme Spring CT14 | V | AC: 220, 380; DC: 48, 110, 220 |
| Voltan Motor Penyimpan Tenaga | V | AC: 220, 380; DC: 110, 220 |
| Berat Gas SF6 | kg | 8 |
| Berat Pemutus Litar (Termasuk Mekanisme) | kg | 1400 |
Nota: Untuk penyesuaian khas seperti konfigurasi unik atau keadaan operasi bukan piawai, sila hubungi pasukan teknikal kami untuk penyelesaian tersuai.
| Perkara | Unit | Data |
|---|---|---|
| Langkah Sentuh Bergerak | mm | 95 ± 2 |
| Jarak Buka Sentuh | mm | 60 ± 1.5 |
| Penyegerakan Menutup | ms | ≤2 |
| Penyegerakan Membuka | ms | ≤3 |
| Rintangan Litar Utama | mΩ | ≤120 |
| Kelajuan Menutup | m/s | 3.2 ± 0.2 |
| Kelajuan Membuka | m/s | 3.4 ± 0.2 |
| Langkah Penimbal Menutup | mm | 10 |
| Celah Penimbal Menutup | mm | 1 ~ 2 |
| Nyahcas Separa 48.6kV | pC | 20 |
| Nyahcas 28kV | pC | 10 |
| Perkara | Unit | Data |
|---|---|---|
| Voltan Operasi Kadar (V) | V | DC: 110, 220; AC: 220, 380 |
| Arus Motor Kadar (A) | A | 5 |
| Julat Voltan Operasi Biasa | 85% ~ 110% Voltan Operasi Kadar | |
| Masa Penyimpanan Tenaga di Bawah Voltan Kadar | s | Kurang daripada 15 |
| Elektromagnet Menutup | ~220 | ~380 | ~48 | ~110 | ~220 | |
|---|---|---|---|---|---|---|
| Voltan Operasi Kadar (V) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Arus Motor Kadar (A) | 3.5 | 2 | 9.6 | 3.4 | 1.7 | |
| Rintangan pada 20°C (Ω) | 3.9 | 10.2 | 5 | 32 | 129 | |
| Julat Voltan Operasi Biasa | Voltan Kadar Menutup: 80% ~ 110% | |||||
| Elektromagnet Membuka | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Voltan Operasi Kadar (V) | ~220 | ~380 | ~48 | ~110 | ~220 | |
| Arus Motor Kadar (A) | 35 | 2 | 12 | 4.6 | 2.3 | |
| Rintangan pada 20°C (Ω) | 7 | 23.5 | 4 | 24 | 95 | |
| Julat Voltan Operasi Biasa | Voltan Kadar Membuka: 62% ~ 120% | |||||
Pemasangan dan pendawaian
Dimensi Pemasangan
| Dimensi | Nilai (mm) |
|---|---|
| 1. Tudung Keluar | — |
| 2. Bushing | — |
| 3. Transformer Arus | — |
| 4. Tiub Perlindungan Sambungan TA | — |
| 5. Pelekatan Tiang | — |
| 6. Enjap | — |
| 7. Rangka Tapak | — |
| 8. Paip Gas | — |
| 9. Penunjuk Buka/Tutup | — |
| 10. Plat Nama | — |
| 11. Kotak Penghantaran | — |
| 12. Spring Trip | — |
Pasang pemutus litar pada asas konkrit aras menggunakan rangka tapak (item 7). Pastikan ruang lega yang mencukupi di sekeliling unit untuk penyelenggaraan dan pengendalian gas. Semua sambungan elektrik mesti mematuhi kod tempatan dan menggunakan spesifikasi kilas yang diberikan dalam manual pemasangan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Tentukan model tepat (contoh: LW8-40.5, LW34-40.5, T2000-40) berdasarkan nombor urutan rekabentuk dan keperluan aplikasi.
- Sahkan voltan kadar (40.5kV), arus kadar (biasanya 2000A), dan kapasiti putus litar pintas (contoh: 40kA).
- Pilih voltan kawalan yang sesuai (pilihan AC/DC: 48V, 110V, 220V, 380V) yang sepadan dengan sistem kawalan sub-stesen anda.
- Tentukan bilangan dan kelas ketepatan (0.2 atau 0.2S) transformer arus terbina dalam yang diperlukan untuk perlindungan dan pengukuran.
- Sahkan keadaan persekitaran (altitud, suhu, tahap pencemaran) untuk memastikan keserasian dengan penilaian perkhidmatan.
- Nyatakan jika versi rintangan pencemaran (jenis W) atau versi peningkatan rintangan gempa diperlukan untuk persekitaran mencabar.
- Minta pensijilan tambahan atau ujian (contoh: nyahcas separa, gempa) jika diperlukan mengikut spesifikasi projek.
Soalan Lazim
Q1: Apakah aplikasi utama pemutus litar SF6 LW8/LW16/LW34-40.5?
Pemutus litar ini banyak digunakan dalam sistem penghantaran dan pengagihan 40.5kV, termasuk grid kuasa bandar, kemudahan perindustrian, projek elektrifikasi luar bandar, dan skim perlindungan sub-stesen. Ia juga sesuai untuk menukar bank kapasitor kerana kebarangkalian restrike yang rendah.
Q2: Bagaimanakah prestasi pemutus litar ini di bawah suhu ekstrem dan pencemaran?
Direka untuk beroperasi dari -30°C hingga +45°C dan tahap pencemaran sehingga Gred IV, pemutus litar ini menggunakan penebat seramik, komponen keluli tahan karat, dan pengedapan maju untuk mengekalkan integriti penebatan dan kebolehpercayaan mekanikal dalam persekitaran luar bangunan yang mencabar.
Q3: Apakah selang masa penyelenggaraan untuk pemutus litar SF6 ini?
Berikutan sistem SF6 sepenuhnya kedap dengan kebocoran tahunan <1% dan mekanisme spring CT14 yang kukuh, penyelenggaraan adalah minimum. Pemutus litar ini menyokong sehingga 3,000 operasi mekanikal dan 12 gangguan litar pintas kadar penuh tanpa pengisian semula gas atau penggantian bahagian.
Q4: Bolehkah pemutus litar ini diintegrasikan dengan sistem grid pintar atau SCADA?
Ya. Transformer arus ketepatan tinggi terbina dalam (sehingga 12 unit) dan voltan kawalan piawai membolehkan integrasi lancar dengan relai perlindungan moden, RTU, dan sistem SCADA untuk pemantauan jauh, kawalan, dan rakaman kerosakan.
Q5: Apakah yang berlaku jika tekanan gas SF6 jatuh di bawah tahap amaran?
Pemantau ketumpatan jenis MKZ mencetuskan amaran pada 0.47 MPa dan mengunci operasi pada 0.45 MPa (20°C) untuk mengelakkan pensuisan tidak selamat. Pemeriksaan segera dan pengisian semula gas oleh kakitangan berkelayakan diperlukan sebelum perkhidmatan dipulihkan.
Frequently Asked Questions
Q1: Bagaimana prestasi pemutus litar SF6 ini pada altitud tinggi dan suhu persekitaran yang ekstrem?
Ia direka untuk altitud ≤3000m dan suhu -30°C hingga +45°C. Sila nyatakan keadaan tapak khusus untuk pengesahan kilang bagi pemasangan luar bangunan.
Q2: Apakah arus kadar dan hayat mekanikal bagi pemutus litar LW8 dan LW16 ini?
Pemutus litar ini mempunyai arus kadar 2000A dengan hayat mekanikal 3000 kali operasi. Rujuk datasheet penuh untuk parameter arus putus litar pintas yang tepat.
Q3: Adakah penyelesaian tersuai tersedia untuk keadaan persekitaran pemasangan yang tidak mematuhi piawaian?
Ya, penyelesaian tersuai boleh disediakan untuk keadaan bukan piawai. Hubungi pasukan kejuruteraan kami dengan spesifikasi tapak anda untuk penilaian teknikal dan sebut harga.
Q4: Berapakah tekanan gas SF6 kadar dan tekanan berfungsi minimum untuk operasi yang selamat?
Tekanan gas SF6 kadar ialah 0.50 MPa pada 20°C, dengan tekanan berfungsi minimum 0.45 MPa. Pastikan pemantauan tekanan dilakukan sebelum pentauliahan peralatan.
Q5: Model pemutus litar SF6 manakah yang sesuai untuk aplikasi luar bangunan 40.5kV?
Siri LW8, LW16, LW34-40.5, dan T2000-40 semuanya sesuai untuk aplikasi luar bangunan 40.5kV. Pilih model berdasarkan ruang pemasangan dan keperluan sistem anda.
Q6: Ujian kilang apakah yang dijalankan ke atas pemutus litar sebelum penghantaran?
Butiran ujian kilang dan pensijilan tertakluk kepada pengesahan projek. Sila hubungi kami untuk mendapatkan laporan ujian spesifik dan dokumen pensijilan sebelum penghantaran.
