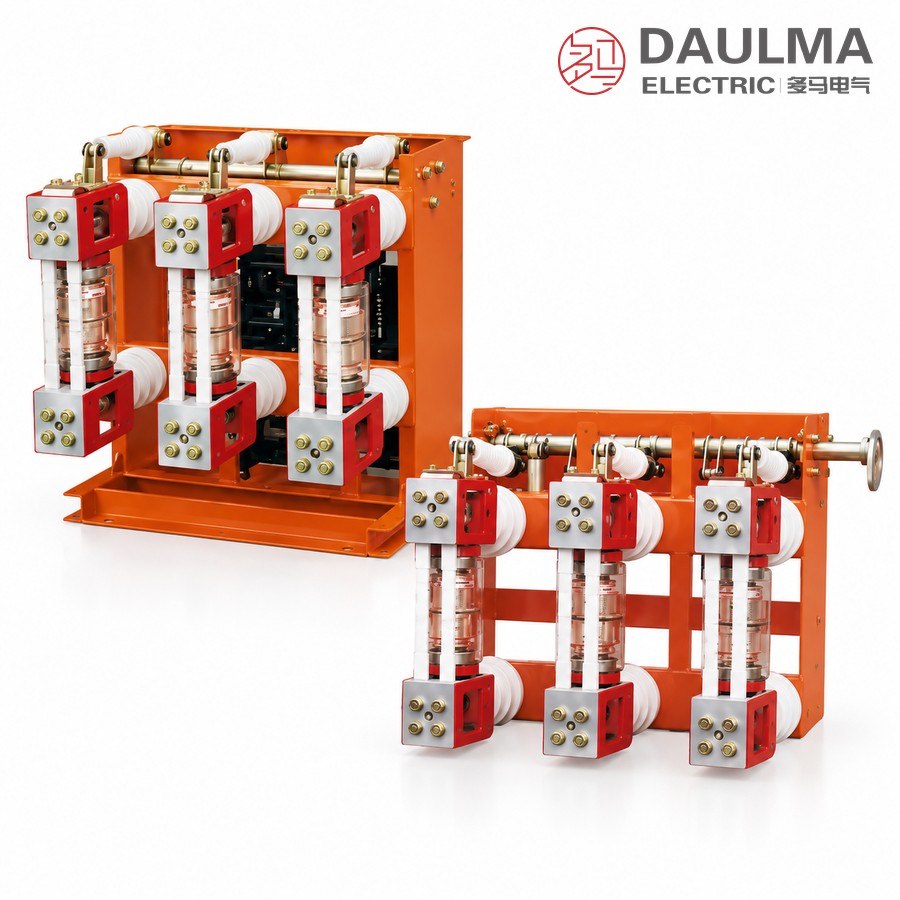

سلسلة ZN28-12 هي قاطع دارة فراغي عالي الجهد من النوع الداخلي، ثلاثي الأطوار، تردده 50 هرتز، ومصنّف بجهد 12 كيلوفولت، وقد صُمم ليعمل بشكل موثوق في تركيبات المفاتيح الثابتة. وهو متوافق مع المواصفة القياسية GB1984-89، ويتوفر بهيكلين: متكامل (ZN28-12) ومنفصل (ZN28A-12)، مما يجعله مثاليًا للاستخدام في أنظمة الطاقة الصناعية والمحطات الفرعية ومنشآت التعدين التي تتطلب عمليات تبديل متكررة وحماية قوية ضد الأعطال.
صُمم قاطع ZN28-12 ليجمع بين المتانة والدقة، ويحتوي على آلية تشغيل ذاتية—متوافقة مع أنواع الزنبرك المشحون CT17/CT19 أو الكهرومغناطيسي CD17/CD10A—لضمان أداء ميكانيكي مستقر. يدور العمود الرئيسي بدقة عند زاوية 58° ± 1° عبر قضيب توصيل، بينما تكون المكونات الحرجة مثل زنبرك الفتح والمخفف الزيتي محصورة بأمان داخل الهيكل. كما تسهّل الثقوب المسبقة الحفر عملية التركيب، ويتوافق التصميم مع جميع المعايير التقنية ومتطلبات السلامة المحددة.
البناء
يستخدم القاطع غرفة إطفاء قوس كهربائي فراغية ذات مجال مغناطيسي طولي مغلقة لتوفير قدرة فائقة على إخماد القوس الكهربائي. ويحتوي هيكله على ستة عوازل مثبتة في الخلف: ثلاثة علوية لتثبيت الحامل المتحرك، وثلاثة سفلية لتثبيت الحامل الثابت. وتُستخدم النهايات الخلفية لهذه الحوامل كأطراف خروج رئيسية (P1/P2). ويتم تركيب قاطع الفراغ بين الحوامل وربطه بالعمود الرئيسي عبر قضيب عازل وذراع تأرجح. كما يرتبط الحاملان بقضيبين عازلين إضافيين، ليشكّلا هيكلًا صلبًا موحدًا يعزز القوة والاستقرار الميكانيكيين. ملاحظة أمان: يجب دائمًا فصل التغذية الكهربائية وتوصيل النظام بالأرض قبل التعامل مع الأطراف أو إجراء الصيانة.

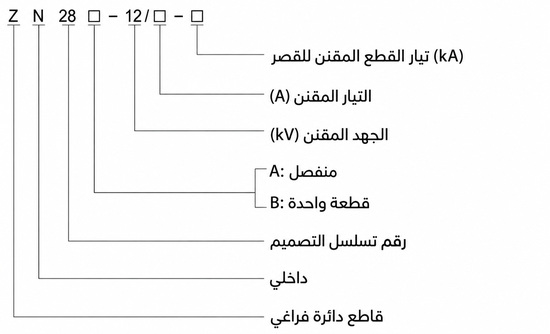

- Z: قاطع دارة فراغي.
- N: من النوع الداخلي.
- 28: رقم التسلسل التصميمي.
- 12: الجهد المقنن (كيلوفولت).
- A: هيكل منفصل؛ B: هيكل متكامل (قطعة واحدة).
- □: التيار المقنن (أمبير).
- □: تيار القصر المقنن (كيلو أمبير).
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: من -10℃ إلى +40℃.
- الارتفاع: ≤1000م.
- الرطوبة:
- الرطوبة النسبية اليومية ≤95%.
- الرطوبة النسبية الشهرية ≤90%.
- ضغط بخار الماء اليومي ≤2.2kPa، والشهري ≤1.8kPa.
- نوعية الهواء: خالٍ من الغبار والدخان والغازات أو الأبخرة المسببة للتآكل أو القابلة للاشتعال أو رذاذ الملح.
- الاهتزاز: اهتزازات خارجية أو حركة أرضية ضئيلة.
- التداخل الكهرومغناطيسي: جهد مُحَثّ في النظام الثانوي ≤1.6kV.
المعايير التقنية
| البند | الوحدة | 20kA | 25kA | 31.5kA | 40kA | |
|---|---|---|---|---|---|---|
| الجهد المقنن | kV | 12 | ||||
| التيار المقنن | A | 630 1000 1250 |
1250 1600 |
1250,1600 2000,2500 |
1600 2500 3150 |
|
| تيار فصل دائرة القصر المقنن | kA | 20 | 25 | 31.5 | 40 | |
| تيار الإغلاق المقنن لدائرة القصر (القيمة العظمى) | kA | 50 | 63 | 80 | 100 | |
| تيار التحمل العظمى | kA | 50 | 63 | 80 | 100 | |
| تيار التحمل المؤقت المقنن لمدة 4 ثوانٍ | kA | 20 | 25 | 31.5 | 40 | |
| مستوى العزل المقنن |
جهد التحمل الترددي (بعد الفصل) |
kV | 42 (فصل 48) | |||
| جهد التحمل النبضي (بعد الفصل) |
kV | 75 (فصل 85) | ||||
| تسلسل التشغيل المقنن | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | |||||
| العمر الميكانيكي | عدد المرات | 10,000 | ||||
| عدد مرات فصل تيار القصر المقنن | عدد المرات | 30 | 30 | 30 | 20 | |
| جهد آلية التشغيل |
جهد التشغيل المقنن | V | 110, 220 | 110, 220 | 220 | 220 |
| تيار الإغلاق المقنن | A | 71 | 71 | 71 | 128 | |
| جهد الفتح المقنن | V | تيار متردد/مستمر 110, 220 | ||||
| تيار الفتح المقنن | A | 3.0 | ||||
| مسافة فتح الأقطاب | mm | 11 ± 1 | ||||
| الحركة الزائدة (طول انضغاط زنبرك الأقطاب) | mm | 4 ± 1 | ||||
| عدم التزامن في إغلاق الأطوار الثلاثة | ms | ≤2 | ||||
| مدة ارتداد الأقطاب عند الإغلاق | ms | ≤2 | ||||
| متوسط سرعة الفتح (لقطب 6 مم) | m/s | 1.2 ± 0.3 | ||||
| متوسط سرعة الإغلاق | m/s | 0.6 ± 0.2 | ||||
| زمن الفتح | أقصى جهد تشغيل | s | ≤0.06 | |||
| أدنى جهد تشغيل | s | ≤0.08 | ||||
| زمن الإغلاق | s | ≤0.1 | ||||
| مقاومة الدائرة الرئيسية | μΩ | ≤50 | ||||
| السماح التراكمي لبلى الأقطاب | mm | 3 | ||||
| شوط المخفف الزيتي | mm | 10 | ||||
التركيب والتوصيلات
أبعاد التركيب
الشكل 1: مخطط أبعاد قاطع الدارة الفراغي ZN28-12 (الموديل الأساسي)
| البعد | القيمة (مم) |
|---|---|
| a | 230 (لـ 20kA، 25kA، 31.5kA)؛ 275 ± 1 (لـ 40kA) |
| b | 600 (لـ 20kA، 25kA، 31.5kA)؛ 690 (لـ 40kA) |
| c | 707 (لـ 20kA، 25kA، 31.5kA)؛ 842 (لـ 40kA) |
| d | 560 (لـ 20kA، 25kA، 31.5kA)؛ 652 (لـ 40kA) |
| e | 293-20 (لـ 20kA، 25kA، 31.5kA)؛ 342-20 (لـ 40kA) |
| f | 227 ± 1 (جميع التصنيفات) |
الشكل 2: أبعاد مخطط قاطع الدارة الفراغي ZN28A-12
| البعد | القيمة (مم) |
|---|---|
| a | 250 (لـ 20kA، 25kA، 31.5kA)؛ 275 (لـ 40kA) |
| b | 610 (لـ 20kA، 25kA، 31.5kA)؛ 690 (لـ 40kA) |
الشكل 3: أبعاد التوصيل الأساسي لقاطع الدارة الفراغي ZN28A-12 لتصنيفات 20~31.5kA
يتطلب التركيب تثبيتًا آمنًا على الثقوب الأساسية المحفورة مسبقًا في خزائن المفاتيح الثابتة مثل GG-1A(Z) أو XGN2A10(Z). تأكد من المحاذاة الصحيحة للأطراف الرئيسية (P1/P2) والحفاظ على المسافات الآمنة وفقًا للمعايير الكهربائية المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بين الهيكل المتكامل (ZN28-12) أو المنفصل (ZN28A-12) بناءً على توافقه مع لوحة المفاتيح.
- حدد التيار المقنن (من 630 أمبير إلى 3150 أمبير) وقدرة فصل دائرة القصر (من 20 كيلو أمبير إلى 40 كيلو أمبير) وفقًا لحمل النظام ومستويات العطل.
- قم بمطابقة نوع آلية التشغيل—زنبركية (CT17/CT19) للعمليات المتكررة أو كهرومغناطيسية (CD17/CD10A) لأنظمة التحكم البسيطة.
- تحقق من أن الظروف المحيطة (درجة الحرارة، الرطوبة، الارتفاع) تتوافق مع حدود التشغيل قبل التركيب.
- تأكد من أن مستويات العزل (48 كيلوفولت ترددي، 85 كيلوفولت نبضي) تفي بمتطلبات الشبكة المحلية.
- بالنسبة لموديلات 40 كيلو أمبير، يُرجى ملاحظة الزيادة في الأبعاد الفيزيائية—تحقق من توفر المساحة الكافية في الخزانة.
- تأكد من أن جهد التحكم (110 فولت أو 220 فولت تيار مستمر/متردد) يتطابق مع نظام الطاقة المساعد لديك.
Frequently Asked Questions
Q1: ما هو أقصى تيار فصل لدائرة القصر يدعمه قاطع الفراغ ZN28-12؟
يدعم القاطع تيار فصل يصل إلى 40 كيلو أمبير. تتوفر خيارات 20 و25 و31.5 و40 كيلو أمبير حسب متطلبات الشبكة. يرجى تحديد تيار القصر عند الطلب.
Q2: كيف يتم تركيب قاطع الدارة الفراغي في البيئات ذات الرطوبة العالية؟
يتم التركيب بشرط ألا تتجاوز الرطوبة النسبية اليومية 95% والشهرية 90%. يجب أن يكون الهواء خالياً من الغازات المسببة للتآكل. تواصل معنا لتأكيد ملاءمة الموقع.
Q3: أي اختبارات مصنع معتمدة تُجرى على قاطع الدارة ZN28-12 قبل الشحن؟
يخضع القاطع لاختبارات روتينية ونوعية قياسية. تفاصيل بروتوكول الاختبار وشهادات المعايرة الدقيقة تخضع للتأكيد. يرجى التواصل معنا للحصول على تقرير الاختبار المحدد.
Q4: ما هي خيارات التيار المقنن المتاحة لمفاتيح التوزيع بجهد 12 كيلو فولت؟
تتوفر تيارات مقننة تتراوح بين 630 أمبير و3150 أمبير. يعتمد الاختيار على حمل النظام وتيار القصر المطلوب. حدد التيار المطلوب لتأكيد التوافق مع القاطع.
Q5: متى يتم تسليم التكوينات المخصصة من قاطع الدارة الفراغي ZN28؟
يعتمد وقت التسليم على المواصفات الفنية وكمية الطلب. التكوينات القياسية متوفرة فوراً، بينما التخصيصات تخضع للتأكيد. اتصل بفريق المبيعات لتحديد جدول التسليم الدقيق.
Q6: أين يُطبق قاطع الدارة الفراغي الداخلي ZN28-12 بشكل أساسي؟
يُطبق القاطع بشكل أساسي في لوحات التوزيع الداخلية ومحطات التحويل بجهد 12 كيلو فولت. يحمي الشبكة من الأعطال ويتحكم في تشغيل المعدات. راجع الكتالوج الفني للتطبيقات التفصيلية.
