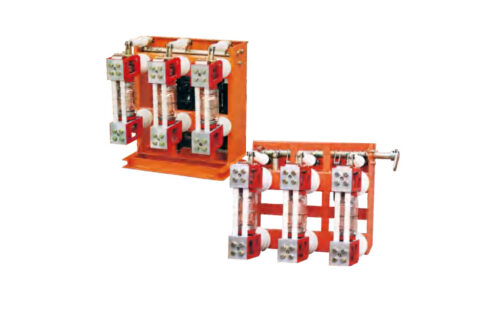

Siri ZN28-12 ialah pemutus litar vakum tegangan tinggi tiga fasa AC 50Hz dalam ruangan berkadaran 12kV, direka untuk operasi boleh percaya dalam pemasangan suis tetap. Mematuhi piawaian GB1984-89, ia menyokong kedua-dua konfigurasi struktur bersepadu (ZN28-12) dan terpisah (ZN28A-12), menjadikannya ideal untuk digunakan dalam sistem kuasa industri, stesen pencawang, dan kemudahan perlombongan yang memerlukan pensuisan kerap dan perlindungan gangguan yang kukuh.
Dibina untuk ketahanan dan ketepatan, ZN28-12 dilengkapi mekanisme pengendalian bebas—serasi dengan jenis bermuat spring CT17/CT19 atau elektromagnet CD17/CD10A—memastikan prestasi mekanikal yang stabil. Aci utama berputar tepat pada 58° ± 1° melalui rod penyambung, manakala komponen kritikal seperti spring pembuka dan penampan minyak disimpan selamat di dalam rangka. Lubang pemasangan pra-tebuk memudahkan pemasangan, dan reka bentuk ini memenuhi semua parameter teknikal dan keselamatan yang ditetapkan.
Pembinaan
Pemutus litar ini menggunakan ruang pemadam arka vakum medan magnet membujur yang kedap untuk pemadaman arka unggul. Rangkanya menampung enam penebat yang dipasang di belakang: tiga di bahagian atas mengikat pendakap bergerak, dan tiga di bahagian bawah memegang pendakap statik. Hujung belakang pendakap ini berfungsi sebagai terminal keluaran utama (P1/P2). Pemutus vakum dipasang di antara pendakap dan disambungkan ke aci utama melalui rod penebat dan lengan ayun. Dua rod penebat tambahan menghubungkan pendakap tersebut, membentuk struktur tegar dan bersatu yang meningkatkan kekuatan dan kestabilan mekanikal. Nota Keselamatan: Sentiasa putuskan bekalan tenaga dan tanahkan sistem sebelum mengendalikan terminal atau melakukan penyelenggaraan.
- Z: Pemutus litar vakum.
- N: Jenis dalam ruangan.
- 28: Nombor turutan rekabentuk.
- 12: Voltan kadaran (kV).
- A: Struktur terpisah; B: Struktur sekeping (bersepadu).
- □: Arus kadaran (A).
- □: Arus pemutusan litar pintas kadaran (kA).
Parameter teknikal
Keadaan Perkhidmatan
- Suhu Persekitaran: -10℃ hingga +40℃.
- Altitud: ≤1000m.
- Kelembapan:
- Kelembapan relatif harian ≤95%.
- Kelembapan relatif bulanan ≤90%.
- Tekanan wap air harian ≤2.2kPa, bulanan ≤1.8kPa.
- Kualiti Udara: Bebas daripada habuk, asap, gas korosif atau mudah terbakar, wap, atau semburan garam.
- Vibrasi: Getaran luaran atau gerakan tanah minimum.
- Gangguan Elektromagnet: Voltan aruhan dalam sistem sekunder ≤1.6kV.
Parameter Teknikal
| Perkara | Unit | 20kA | 25kA | 31.5kA | 40kA | |
|---|---|---|---|---|---|---|
| Voltan Kadaran | kV | 12 | ||||
| Arus Kadaran | A | 630 1000 1250 |
1250 1600 |
1250,1600 2000,2500 |
1600 2500 3150 |
|
| Arus Pemutusan Litar Pintas Kadaran | kA | 20 | 25 | 31.5 | 40 | |
| Arus Penutupan Litar Pintas Kadaran (Puncak) | kA | 50 | 63 | 80 | 100 | |
| Arus Tahan Puncak Kadaran | kA | 50 | 63 | 80 | 100 | |
| Arus Tahan Masa Pendek Kadaran 4s | kA | 20 | 25 | 31.5 | 40 | |
| Paras Penebatan Kadaran |
Voltan Tahan Frekuensi Kuasa (Selepas Pemutusan) |
kV | 42 (Putus 48) | |||
| Voltan Tahan Impuls (Selepas Pemutusan) |
kV | 75 (Putus 85) | ||||
| Jujukan Operasi Kadaran | Buka–0.3s–Tutup Buka–180s–Tutup | |||||
| Jangka Hayat Mekanikal | Kali | 10,000 | ||||
| Bilangan Kali Pemutusan Arus Litar Pintas Kadaran | Kali | 30 | 30 | 30 | 20 | |
| Voltan Mekanisme Pengendalian |
Voltan Pengendalian Kadaran | V | 110, 220 | 110, 220 | 220 | 220 |
| Arus Penutupan Kadaran | A | 71 | 71 | 71 | 128 | |
| Voltan Pembukaan Kadaran | V | AC/DC 110, 220 | ||||
| Arus Pembukaan Kadaran | A | 3.0 | ||||
| Jarak Pembukaan Kontak | mm | 11 ± 1 | ||||
| Lebihan Perjalanan (Panjang Mampatan Spring Kontak) | mm | 4 ± 1 | ||||
| Ketidaksegerakpenutupan Tiga Fasa | ms | ≤2 | ||||
| Masa Lantunan Penutupan Kontak | ms | ≤2 | ||||
| Kelajuan Pembukaan Purata (Kutub 6mm) | m/s | 1.2 ± 0.3 | ||||
| Kelajuan Penutupan Purata | m/s | 0.6 ± 0.2 | ||||
| Masa Pembukaan | Voltan Pengendalian Maksimum | s | ≤0.06 | |||
| Voltan Pengendalian Minimum | s | ≤0.08 | ||||
| Masa Penutupan | s | ≤0.1 | ||||
| Rintangan Litar Utama | μΩ | ≤50 | ||||
| Had Haus Kumulatif Kontak | mm | 3 | ||||
| Langkah Penampan Minyak | mm | 10 | ||||
Pemasangan dan pendawaian
Dimensi Pemasangan
Rajah 1: Gambarajah Garis Luar Pemutus Litar Vakum ZN28-12 (Model Asas)
| Dimensi | Nilai (mm) |
|---|---|
| a | 230 (untuk 20kA, 25kA, 31.5kA); 275 ± 1 (untuk 40kA) |
| b | 600 (untuk 20kA, 25kA, 31.5kA); 690 (untuk 40kA) |
| c | 707 (untuk 20kA, 25kA, 31.5kA); 842 (untuk 40kA) |
| d | 560 (untuk 20kA, 25kA, 31.5kA); 652 (untuk 40kA) |
| e | 293-20 (untuk 20kA, 25kA, 31.5kA); 342-20 (untuk 40kA) |
| f | 227 ± 1 (semua kadaran) |
Rajah 2: Dimensi Garis Luar Pemutus Litar Vakum ZN28A-12
| Dimensi | Nilai (mm) |
|---|---|
| a | 250 (untuk 20kA, 25kA, 31.5kA); 275 (untuk 40kA) |
| b | 610 (untuk 20kA, 25kA, 31.5kA); 690 (untuk 40kA) |
Rajah 3: Dimensi Sambungan Primer Pemutus Litar Vakum ZN28A-12 untuk 20~31.5kA
Pemasangan memerlukan pengikatan selamat ke lubang tapak pra-tebuk dalam kabinet peralatan suis tetap seperti GG-1A(Z) atau XGN2A10(Z). Pastikan penyelarian betul terminal primer (P1/P2) dan kekalkan jarak selamat mengikut kod elektrik tempatan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih antara struktur bersepadu (ZN28-12) atau terpisah (ZN28A-12) berdasarkan keserasian dengan peralatan suis.
- Pilih arus kadaran (630A hingga 3150A) dan kapasiti pemutusan litar pintas (20kA hingga 40kA) mengikut beban sistem dan paras gangguan.
- Padankan jenis mekanisme pengendalian—spring (CT17/CT19) untuk operasi kerap atau elektromagnet (CD17/CD10A) untuk skim kawalan lebih mudah.
- Sahkan keadaan persekitaran (suhu, kelembapan, altitud) mematuhi had perkhidmatan sebelum pemasangan.
- Sahkan paras penebatan (48kV frekuensi kuasa, 85kV impuls) memenuhi keperluan grid tempatan.
- Untuk model 40kA, ambil perhatian dimensi fizikal yang lebih besar—semak ketersediaan ruang dalam kabinet.
- Pastikan voltan kawalan (110V atau 220V DC/AC) sepadan dengan sistem kuasa tambahan anda.
Soalan Lazim
Q1: Untuk aplikasi apakah pemutus litar vakum ZN28-12 direka?
Ia sesuai untuk sistem kuasa 12kV di kemudahan industri, perusahaan perlombongan, loji janakuasa, dan stesen pencawang yang memerlukan perlindungan gangguan boleh percaya dan operasi pensuisan kerap.
Q2: Apakah pilihan pemasangan yang tersedia untuk pemutus litar ZN28-12?
Pemutus litar ini tersedia dalam struktur bersepadu (ZN28-12) dan terpisah (ZN28A-12), sesuai untuk pemasangan tetap dalam kabinet peralatan suis seperti GG-1A(Z) dan XGN2A10(Z).
Q3: Berapakah jangka hayat mekanikal pemutus litar ZN28-12?
Pemutus litar ini berkadaran sehingga 10,000 operasi mekanikal, memastikan kebolehpercayaan jangka panjang walaupun dalam kitar operasi mencabar.
Q4: Bagaimanakah ZN28-12 memastikan pemadaman arka yang cekap?
Ia menggunakan ruang pemadam arka vakum medan magnet membujur yang kedap, membolehkan pemadaman arka pantas, mesra sentuhan, dan prestasi konsisten sepanjang hayat perkhidmatannya.
Q5: Apakah keupayaan penebatan ZN28-12?
ZN28-12 menyediakan voltan tahan frekuensi kuasa 48kV dan voltan tahan impuls 85kV merentasi kontak terbuka, memastikan kekuatan dielektrik kukuh dalam persekitaran tegangan tinggi.
Soalan Lazim
Q1: Apakah arus pemutusan litar pintas maksimum untuk ZN28-12?
Arus pemutusan litar pintas kadaran maksimum ialah 40kA. Varian yang tersedia termasuk 20kA, 25kA, 31.5kA, dan 40kA. Sila nyatakan tahap kerosakan sistem untuk pemilihan yang betul.
Q2: Bolehkah pemutus litar vakum ini dipasang di altitud tinggi?
Pemasangan standard terhad kepada altitud ≤1000m. Untuk ketinggian lebih, penyusutan kadar atau reka bentuk khas diperlukan. Hubungi pasukan kejuruteraan kami untuk penilaian tapak.
Q3: Keadaan persekitaran manakah yang diperlukan untuk operasi dalam bangunan?
Persekitaran mesti bebas daripada habuk, gas kakisan, dan semburan garam. Suhu ambien antara -10℃ hingga +40℃ dengan kelembapan relatif harian ≤95%. Pastikan pengudaraan yang mencukupi.
Q4: Berapakah pilihan arus kadaran yang tersedia untuk model ini?
Arus kadaran bermula dari 630A hingga 3150A bergantung pada kapasiti pemutusan. Pilihan termasuk 630A, 1250A, 1600A, 2000A, 2500A, dan 3150A. Nyatakan keperluan tepat anda semasa pertanyaan.
Q5: Apakah ujian kilang yang dijalankan sebelum penghantaran?
Ujian rutin standard termasuk operasi mekanikal, rintangan sentuh, dan ujian tahan voltan tinggi. Sijil ujian jenis khusus tertakluk kepada pengesahan berdasarkan keperluan projek anda. Minta laporan ujian semasa pesanan.
Q6: Mengapa pemutus litar vakum ZN28-12 dipilih untuk suisgear?
Ia menawarkan operasi tanpa penyelenggaraan dan keselamatan tinggi berbanding model minyak lama. Direka khusus untuk sistem 12kV dalam bangunan dengan arus sehingga 3150A. Hubungi kami untuk spesifikasi penuh.
Q7: Bilakah sijil ujian jenis khusus boleh disediakan?
Sijil ujian jenis dan laporan kilang penuh tertakluk kepada pengesahan. Dokumen ini biasanya disediakan mengikut keperluan projek spesifik pembeli. Sila nyatakan dokumen yang diperlukan semasa membuat pesanan.
