Серия ZN28-12 представляет собой высоковольтный вакуумный выключатель переменного тока для внутренней установки, трехфазный, частотой 50 Гц, номинальным напряжением 12 кВ, предназначенный для надежной работы в стационарных распределительных устройствах. Соответствует стандарту GB1984-89 и выпускается в двух конструктивных исполнениях: интегрированном (ZN28-12) и раздельном (ZN28A-12), что делает его идеальным решением для промышленных энергосистем, подстанций и горнодобывающих предприятий, где требуются частые коммутации и надежная защита от коротких замыканий.
Конструкция ZN28-12 обеспечивает долговечность и точность работы. Выключатель оснащен встроенным приводом — совместимым с пружинными типами CT17/CT19 или электромагнитными CD17/CD10A, — гарантирующим стабильные механические характеристики. Главный вал поворачивается точно на 58° ± 1° через шатун, а такие ключевые компоненты, как пружина отключения и масляный буфер, надежно заключены внутри рамы. Предварительно просверленные монтажные отверстия упрощают установку, а конструкция полностью соответствует заявленным техническим и эксплуатационным требованиям безопасности.
Конструкция
Выключатель использует герметичную вакуумную дугогасительную камеру с продольным магнитным полем для эффективного гашения дуги. В раме установлено шесть задних изоляторов: три верхних фиксируют подвижную скобу, а три нижних — неподвижную. Задние концы этих скоб служат основными выводными зажимами (P1/P2). Вакуумный дугогаситель расположен между скобами и соединен с главным валом через изолирующую тягу и рычаг. Две дополнительные изолирующие тяги связывают скобы, образуя жесткую монолитную конструкцию, повышающую механическую прочность и устойчивость. Меры безопасности: Перед обслуживанием или работой с выводами всегда отключайте питание и заземляйте оборудование.

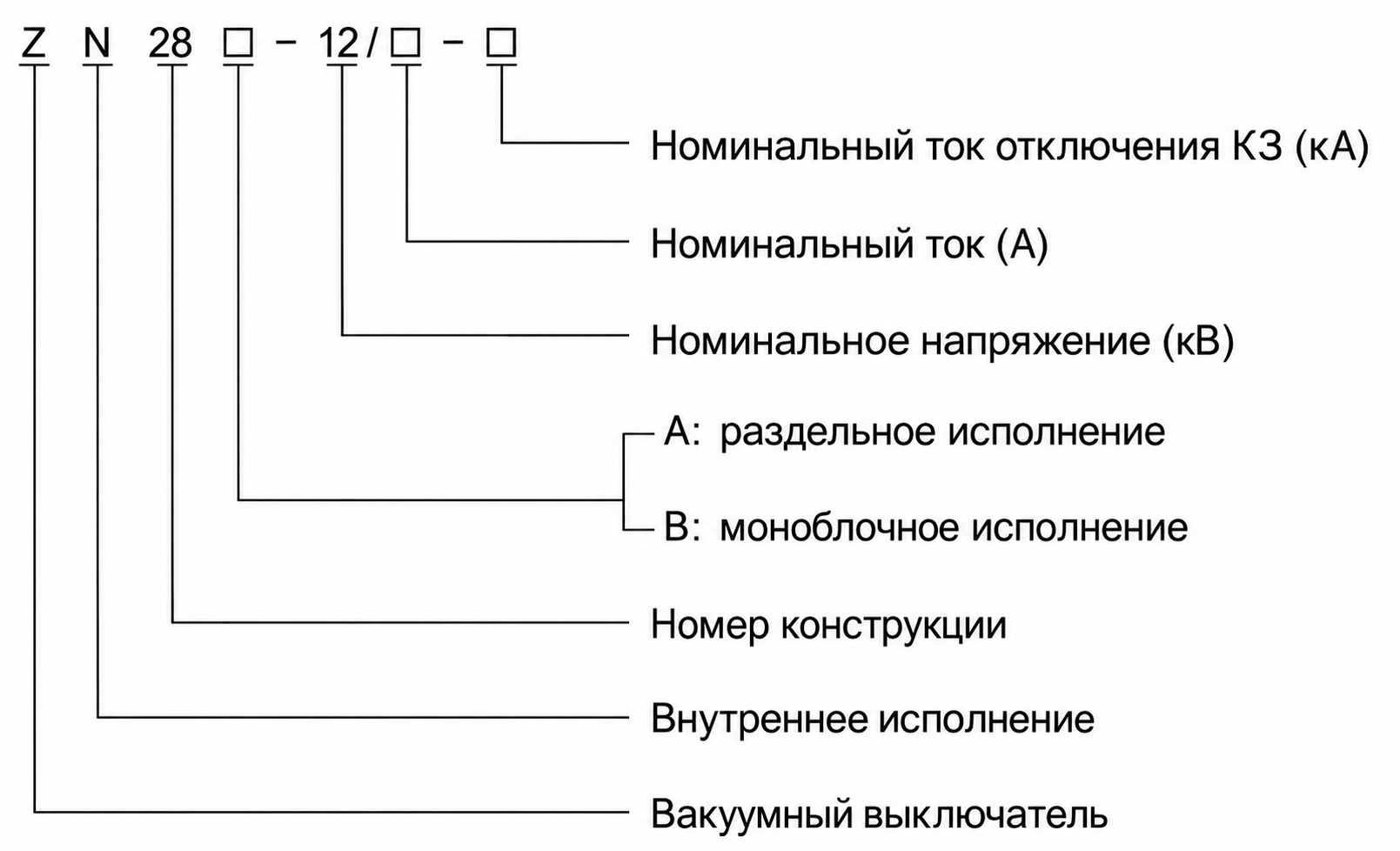

- Z: Вакуумный выключатель.
- N: Для внутренней установки.
- 28: Порядковый номер конструкции.
- 12: Номинальное напряжение (кВ).
- A: Раздельная конструкция; B: Моноблочная (интегрированная) конструкция.
- □: Номинальный ток (А).
- □: Номинальный ток отключения короткого замыкания (кА).
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от -10℃ до +40℃.
- Высота над уровнем моря: ≤1000 м.
- Влажность:
- Суточная относительная влажность ≤95%.
- Месячная относительная влажность ≤90%.
- Суточное парциальное давление водяного пара ≤2,2 кПа, месячное ≤1,8 кПа.
- Качество воздуха: Отсутствие пыли, дыма, коррозионных или взрывоопасных газов, паров и солевого тумана.
- Вибрации: Минимальные внешние вибрации или колебания грунта.
- Электромагнитные помехи: Наведенное напряжение во вторичных цепях ≤1,6 кВ.
Технические параметры
| Параметр | Ед. изм. | 20 кА | 25 кА | 31,5 кА | 40 кА | |
|---|---|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | ||||
| Номинальный ток | А | 630 1000 1250 |
1250 1600 |
1250,1600 2000,2500 |
1600 2500 3150 |
|
| Номинальный ток отключения КЗ | кА | 20 | 25 | 31,5 | 40 | |
| Номинальный ток включения КЗ (амплитуда) | кА | 50 | 63 | 80 | 100 | |
| Номинальный ток термической стойкости (амплитуда) | кА | 50 | 63 | 80 | 100 | |
| Номинальный ток термической стойкости (4 с) | кА | 20 | 25 | 31,5 | 40 | |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (после размыкания) |
кВ | 42 (разрыв 48) | |||
| Импульсное выдерживаемое напряжение (после размыкания) |
кВ | 75 (разрыв 85) | ||||
| Номинальная последовательность операций | Откл.–0,3 с–Вкл. Откл.–180 с–Вкл. | |||||
| Механический ресурс | циклов | 10 000 | ||||
| Количество отключений номинального тока КЗ | циклов | 30 | 30 | 30 | 20 | |
| Напряжение привода |
Номинальное напряжение управления | В | 110, 220 | 110, 220 | 220 | 220 |
| Номинальный ток включения | А | 71 | 71 | 71 | 128 | |
| Номинальное напряжение отключения | В | Постоянный/переменный ток 110, 220 | ||||
| Номинальный ток отключения | А | 3,0 | ||||
| Ход контактов при отключении | мм | 11 ± 1 | ||||
| Дорожка (ход сжатия контактной пружины) | мм | 4 ± 1 | ||||
| Несинхронность включения трех фаз | мс | ≤2 | ||||
| Время отскока контактов при включении | мс | ≤2 | ||||
| Средняя скорость отключения (на участке 6 мм) | м/с | 1,2 ± 0,3 | ||||
| Средняя скорость включения | м/с | 0,6 ± 0,2 | ||||
| Время отключения | При максимальном напряжении управления | с | ≤0,06 | |||
| При минимальном напряжении управления | с | ≤0,08 | ||||
| Время включения | с | ≤0,1 | ||||
| Сопротивление главной цепи | мкОм | ≤50 | ||||
| Допустимый износ контактов (суммарный) | мм | 3 | ||||
| Ход масляного буфера | мм | 10 | ||||
Установка и подключение
Габаритные размеры для монтажа
Рисунок 1: Габаритный чертеж вакуумного выключателя ZN28-12 (базовая модель)
| Размер | Значение (мм) |
|---|---|
| a | 230 (для 20 кА, 25 кА, 31,5 кА); 275 ± 1 (для 40 кА) |
| b | 600 (для 20 кА, 25 кА, 31,5 кА); 690 (для 40 кА) |
| c | 707 (для 20 кА, 25 кА, 31,5 кА); 842 (для 40 кА) |
| d | 560 (для 20 кА, 25 кА, 31,5 кА); 652 (для 40 кА) |
| e | 293-20 (для 20 кА, 25 кА, 31,5 кА); 342-20 (для 40 кА) |
| f | 227 ± 1 (все номиналы) |
Рисунок 2: Габаритные размеры вакуумного выключателя ZN28A-12
| Размер | Значение (мм) |
|---|---|
| a | 250 (для 20 кА, 25 кА, 31,5 кА); 275 (для 40 кА) |
| b | 610 (для 20 кА, 25 кА, 31,5 кА); 690 (для 40 кА) |
Рисунок 3: Размеры первичных соединений выключателя ZN28A-12 для номиналов 20–31,5 кА
Монтаж осуществляется путем надежного крепления к предварительно просверленным отверстиям в основании стационарных шкафов КРУ, таких как GG-1A(Z) или XGN2A10(Z). Обеспечьте правильное выравнивание первичных выводов (P1/P2) и соблюдайте безопасные расстояния в соответствии с местными нормами электробезопасности.
Подбор и частые вопросы
Руководство по выбору
- Выберите между интегрированной (ZN28-12) и раздельной (ZN28A-12) конструкцией в зависимости от совместимости с вашим КРУ.
- Подберите номинальный ток (от 630 А до 3150 А) и ток отключения короткого замыкания (от 20 кА до 40 кА) в соответствии с нагрузкой и уровнем токов КЗ в системе.
- Соотнесите тип привода — пружинный (CT17/CT19) для частых операций или электромагнитный (CD17/CD10A) для упрощенных схем управления.
- Проверьте соответствие условий окружающей среды (температура, влажность, высота над уровнем моря) допустимым пределам эксплуатации.
- Убедитесь, что уровень изоляции (48 кВ при промышленной частоте, 85 кВ импульсный) соответствует требованиям местной сети.
- Для моделей на 40 кА учтите увеличенные габариты — проверьте наличие свободного места в шкафу.
- Убедитесь, что напряжение цепей управления (110 В или 220 В постоянного/переменного тока) совпадает с параметрами вашей вспомогательной системы питания.
Часто задаваемые вопросы
Вопрос 1: Для каких применений предназначен вакуумный выключатель ZN28-12?
Он идеально подходит для сетей 12 кВ на промышленных объектах, в горнодобывающих предприятиях, электростанциях и подстанциях, где необходима надежная защита от коротких замыканий и частые коммутационные операции.
Вопрос 2: Какие варианты монтажа доступны для выключателя ZN28-12?
Выключатель выпускается в интегрированном (ZN28-12) и раздельном (ZN28A-12) исполнениях и предназначен для стационарной установки в шкафы КРУ, такие как GG-1A(Z) и XGN2A10(Z).
Вопрос 3: Каков механический ресурс выключателя ZN28-12?
Выключатель рассчитан на до 10 000 механических циклов, что обеспечивает длительную надежность даже при интенсивном режиме эксплуатации.
Вопрос 4: Как ZN28-12 обеспечивает эффективное гашение дуги?
Он использует герметичную вакуумную дугогасительную камеру с продольным магнитным полем, обеспечивающую быстрое и щадящее для контактов гашение дуги и стабильные характеристики на протяжении всего срока службы.
Вопрос 5: Каковы изоляционные характеристики ZN28-12?
ZN28-12 обеспечивает выдерживаемое напряжение промышленной частоты 48 кВ и импульсное выдерживаемое напряжение 85 кВ между разомкнутыми контактами, гарантируя высокую диэлектрическую прочность в условиях высокого напряжения.
Часто задаваемые вопросы
Q1: Какой номинальный ток отключения КЗ подходит для сетей с током 25 кА?
Для сетей с током КЗ 25 кА выбирайте модель на 25 кА (ток включения 63 кА). Точные параметры и термическую стойкость уточняйте у инженеров при заказе.
Q2: Можно ли эксплуатировать выключатель ZN28-12 при температуре ниже нуля?
Да, эксплуатация допускается при температуре окружающей среды от -10℃ до +40℃. Для работы за пределами этого диапазона требуется дополнительное согласование условий с заводом-изготовителем.
Q3: Допускается ли установка вакуумного выключателя на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных объектов требуется специальная модификация изоляции, технические условия которой обсуждаются индивидуально.
Q4: Какие значения номинального тока доступны для заказа выключателя на 31,5 кА?
Для модели 31,5 кА доступны номинальные токи 1250, 1600, 2000 и 2500 А. Необходимую конфигурацию и сроки поставки уточняйте у менеджера при формировании заявки.
Q5: Предоставляется ли протокол заводских испытаний при поставке высоковольтного оборудования?
Комплектность документации и наличие протоколов приемо-сдаточных испытаний зависят от требований конкретного проекта. Уточняйте список сертификатов и тестов у поставщика до заключения договора.
Q6: Для каких распределительных устройств предназначен выключатель ZN28-12 на 12 кВ?
Выключатель предназначен для внутренней установки в комплектные распределительные устройства (КРУ) на 12 кВ, 50 Гц. Подходит для применения в сетях без агрессивных газов и пыли.
Q7: Какие требования к качеству воздуха в помещении для установки выключателя?
В помещении не должно быть пыли, дыма, коррозионных газов и солевого тумана. При наличии таких факторов требуется дополнительная фильтрация воздуха или использование герметичных шкафов.
