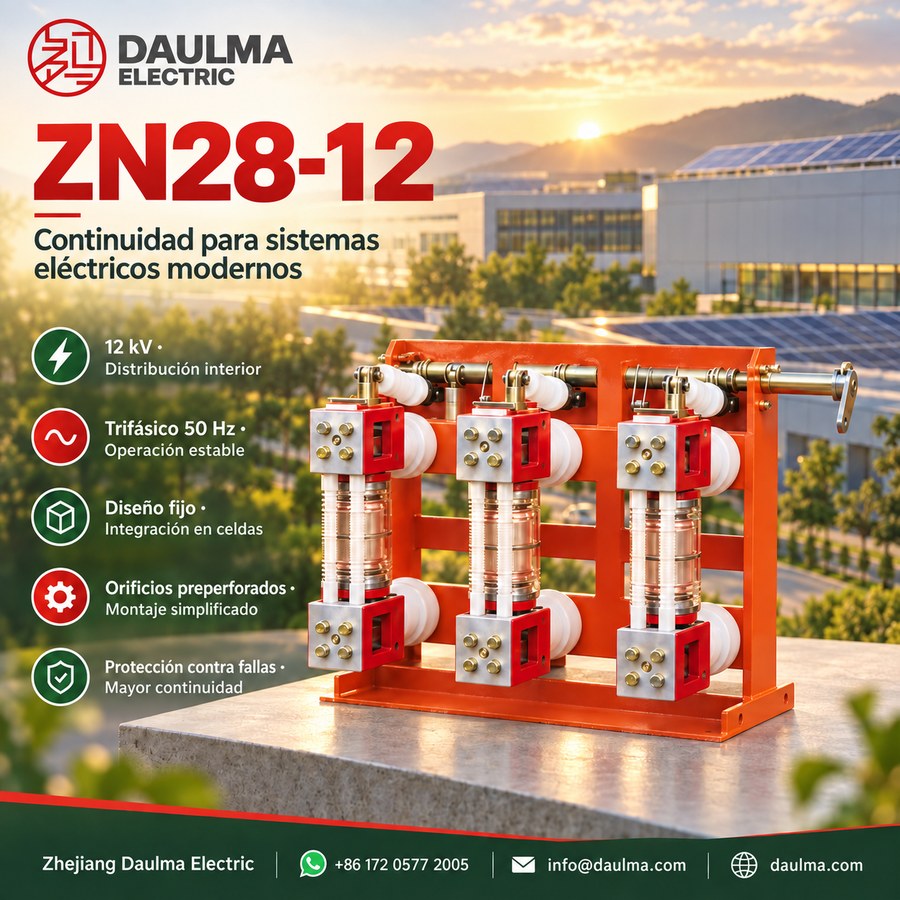

La serie ZN28-12 es un interruptor automático de vacío de alta tensión para interiores, trifásico, CA 50 Hz, con tensión nominal de 12 kV, diseñado para operación confiable en instalaciones fijas de celdas de media tensión. Cumple con la norma GB1984-89 y admite configuraciones estructurales integradas (ZN28-12) y separadas (ZN28A-12), lo que lo hace ideal para sistemas eléctricos industriales, subestaciones e instalaciones mineras que requieren conmutación frecuente y protección robusta contra fallas.

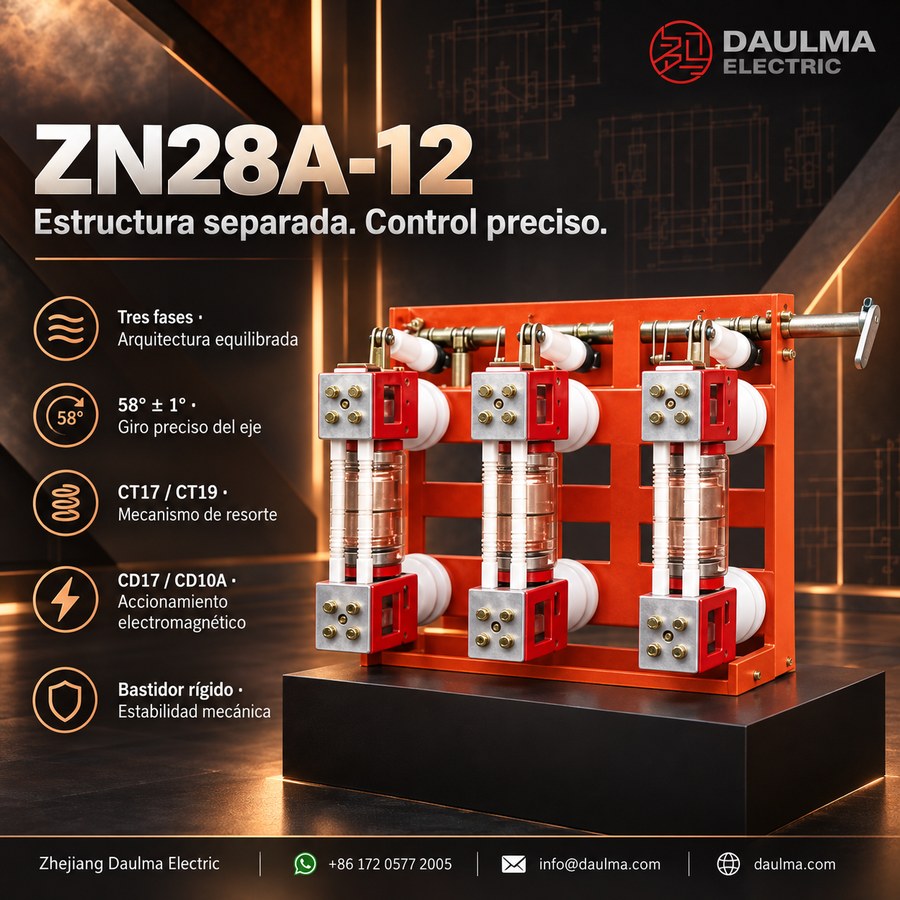

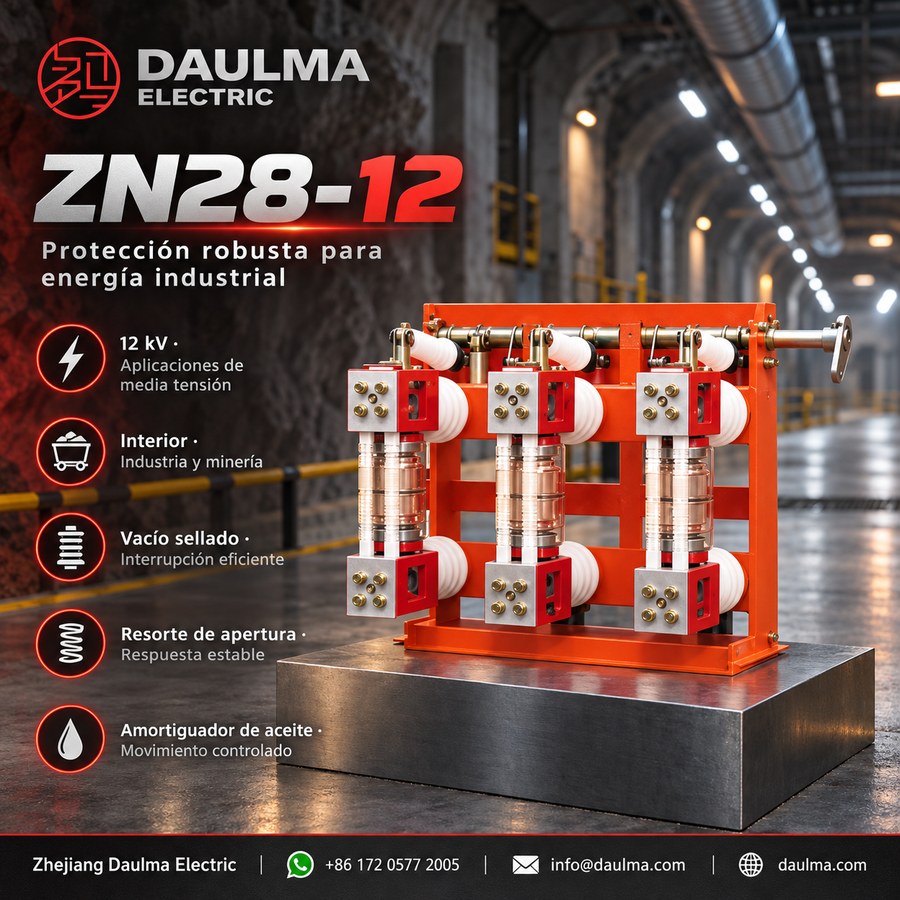

Diseñado para durabilidad y precisión, el ZN28-12 incorpora un mecanismo de accionamiento autónomo —compatible con tipos de resorte cargado CT17/CT19 o electromagnéticos CD17/CD10A— garantizando un rendimiento mecánico estable. El eje principal gira con precisión a 58° ± 1° mediante una biela, mientras que componentes críticos como el resorte de apertura y el amortiguador de aceite están firmemente alojados dentro del bastidor. Los orificios de montaje preperforados simplifican la instalación, y el diseño cumple todos los parámetros técnicos y de seguridad especificados.
Construcción

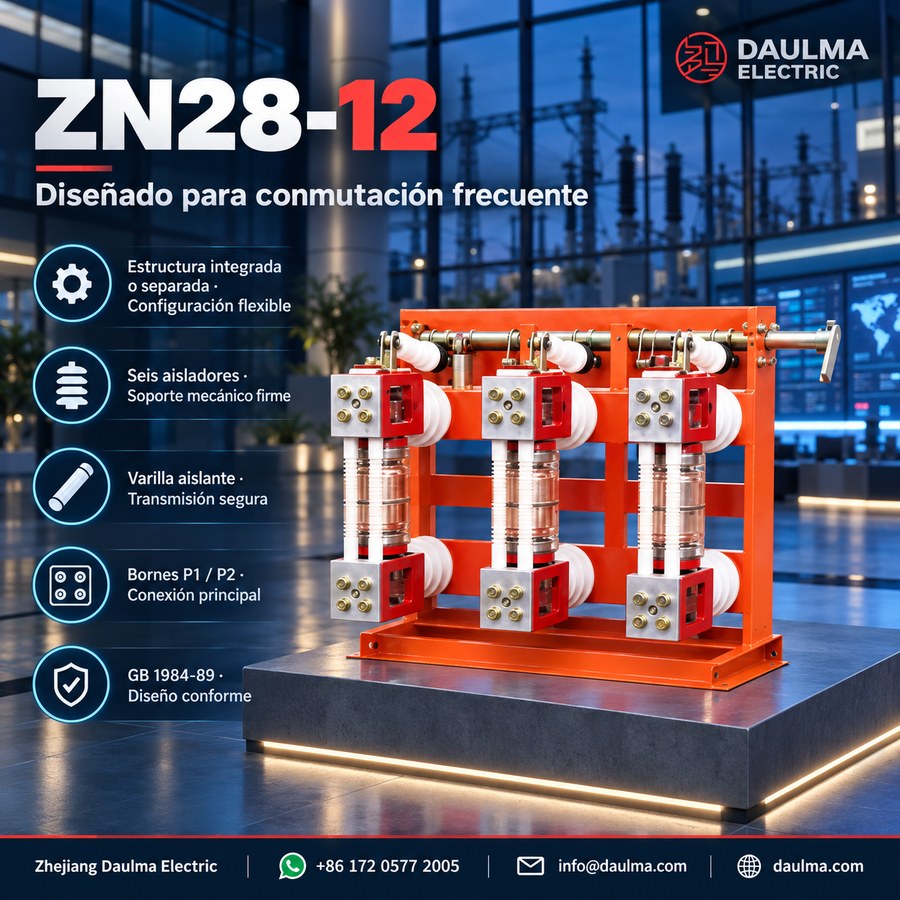

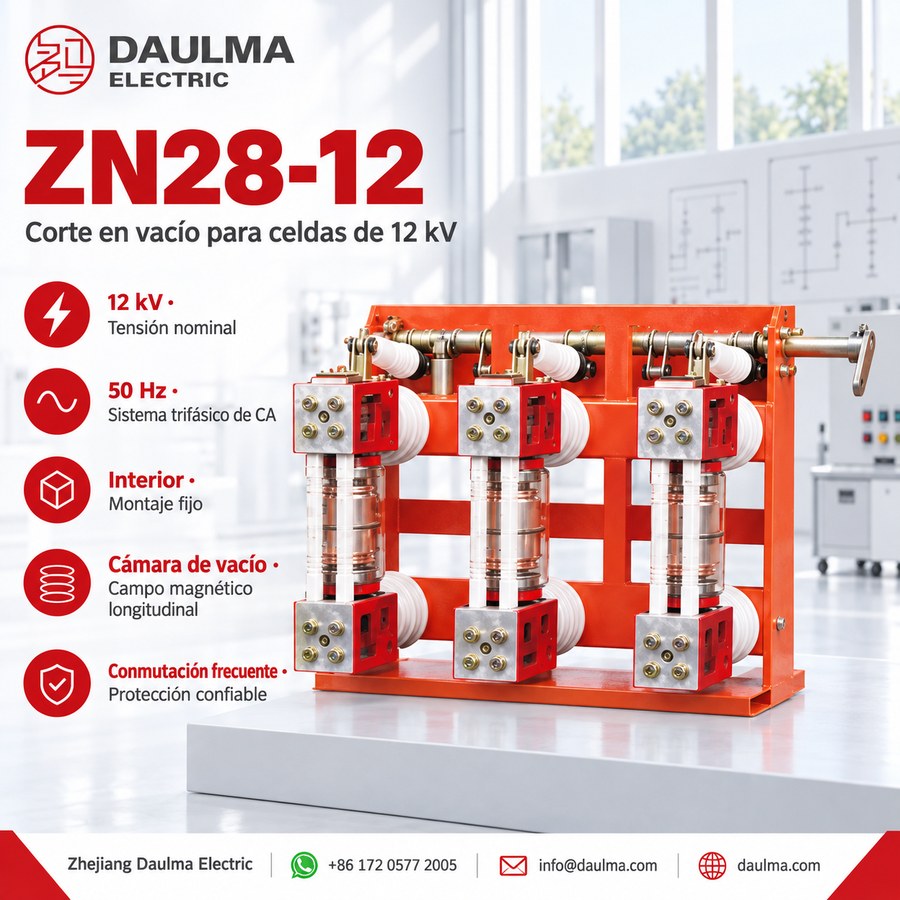

El interruptor utiliza una cámara sellada de extinción de arco en vacío con campo magnético longitudinal para una interrupción de arco superior. Su bastidor alberga seis aisladores montados en la parte posterior: tres superiores sujetan la ménsula móvil y tres inferiores sostienen la ménsula fija. Los extremos posteriores de estas ménsulas sirven como bornes principales de salida (P1/P2). El interruptor de vacío se monta entre las ménsulas y se conecta al eje principal mediante una varilla aislante y una palanca oscilante. Dos varillas aislantes adicionales unen las ménsulas, formando una estructura rígida y unificada que mejora la resistencia y estabilidad mecánica. Nota de seguridad: Desenergice y ponga a tierra siempre el sistema antes de manipular los bornes o realizar mantenimiento.
- Z: Interruptor automático de vacío.
- N: Tipo para interiores.
- 28: Número de secuencia de diseño.
- 12: Tensión nominal (kV).
- A: Estructura separada; B: Estructura monobloque (integrada).
- □: Corriente nominal (A).
- □: Corriente nominal de cortocircuito de interrupción (kA).
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -10 ℃ a +40 ℃.
- Altitud: ≤1000 m.
- Humedad:
- Humedad relativa diaria ≤95 %.
- Humedad relativa mensual ≤90 %.
- Presión parcial de vapor de agua diaria ≤2,2 kPa, mensual ≤1,8 kPa.
- Calidad del aire: Libre de polvo, humo, gases corrosivos o inflamables, vapores o niebla salina.
- Vibración: Vibraciones externas o movimientos sísmicos mínimos.
- Interferencia electromagnética: Tensión inducida en el circuito secundario ≤1,6 kV.
Instalación y cableado
Dimensiones de instalación
Figura 1: Diagrama de contorno del interruptor automático de vacío ZN28-12 (modelo básico)
| Dimensión | Valor (mm) |
|---|---|
| a | 230 (para 20 kA, 25 kA, 31,5 kA); 275 ± 1 (para 40 kA) |
| b | 600 (para 20 kA, 25 kA, 31,5 kA); 690 (para 40 kA) |
| c | 707 (para 20 kA, 25 kA, 31,5 kA); 842 (para 40 kA) |
| d | 560 (para 20 kA, 25 kA, 31,5 kA); 652 (para 40 kA) |
| e | 293-20 (para 20 kA, 25 kA, 31,5 kA); 342-20 (para 40 kA) |
| f | 227 ± 1 (todas las potencias) |
Figura 2: Dimensiones de contorno del interruptor automático de vacío ZN28A-12
| Dimensión | Valor (mm) |
|---|---|
| a | 250 (para 20 kA, 25 kA, 31,5 kA); 275 (para 40 kA) |
| b | 610 (para 20 kA, 25 kA, 31,5 kA); 690 (para 40 kA) |
Figura 3: Dimensiones de conexión primaria del interruptor automático de vacío ZN28A-12 para 20~31,5 kA
La instalación requiere fijación segura a los orificios preperforados en la base de celdas fijas como GG-1A(Z) o XGN2A10(Z). Asegure la correcta alineación de los bornes primarios (P1/P2) y mantenga distancias de seguridad conforme a las normas eléctricas locales.
Selección y preguntas frecuentes
Guía de selección
- Elija entre estructura integrada (ZN28-12) o separada (ZN28A-12) según la compatibilidad con la celda de media tensión.
- Seleccione la corriente nominal (630 A a 3150 A) y la capacidad de interrupción de cortocircuito (20 kA a 40 kA) de acuerdo con la carga del sistema y los niveles de falla.
- Adapte el tipo de mecanismo de accionamiento: resorte (CT17/CT19) para operaciones frecuentes o electromagnético (CD17/CD10A) para esquemas de control más simples.
- Verifique que las condiciones ambientales (temperatura, humedad, altitud) cumplan con los límites de servicio antes de la instalación.
- Confirme que los niveles de aislamiento (48 kV en frecuencia industrial, 85 kV en impulso) satisfagan los requisitos de la red local.
- En modelos de 40 kA, tenga en cuenta el aumento de dimensiones físicas y verifique la disponibilidad de espacio en la celda.
- Asegúrese de que la tensión de control (110 V o 220 V CC/CA) coincida con su sistema auxiliar de alimentación.
Frequently Asked Questions
Q1: ¿Se puede instalar este interruptor de vacío en exteriores?
No, está diseñado exclusivamente para interiores. Requiere ambientes libres de polvo, gases corrosivos y vibraciones mínimas. Consulte al fabricante para aplicaciones en exteriores.
Q2: ¿Cuál es la altitud máxima de operación para este equipo?
La altitud máxima de instalación es de 1000 metros. Para altitudes superiores, se requiere confirmación de fábrica para ajustar los niveles de aislamiento.
Q3: ¿Cuándo no debe instalarse este interruptor de vacío?
No debe instalarse en ambientes con humedad relativa diaria superior al 95 % o con gases corrosivos. El rango de temperatura ambiente permitido es de -10 ℃ a +40 ℃. Consulte las condiciones de su proyecto.
Q4: ¿Se realizan pruebas de fábrica estándar antes del envío?
Sí, se ejecutan pruebas de rutina estándar para verificar la integridad del vacío y los mecanismos. Los protocolos de prueba detallados están sujetos a confirmación según su pedido.
Q5: ¿Cómo se solicitan configuraciones personalizadas para proyectos especiales?
Las personalizaciones técnicas se evalúan caso por caso. Envíe los diagramas unifilares y requerimientos específicos a nuestro departamento de ventas para una cotización formal.
Q6: ¿Por qué elegir este interruptor de vacío para interiores?
Se selecciona por su confiabilidad en redes trifásicas de 12 kV y 50 Hz. Requiere aire libre de polvo y vibraciones mínimas. Contacte a nuestro equipo para evaluar su aplicación específica.
