Přehled

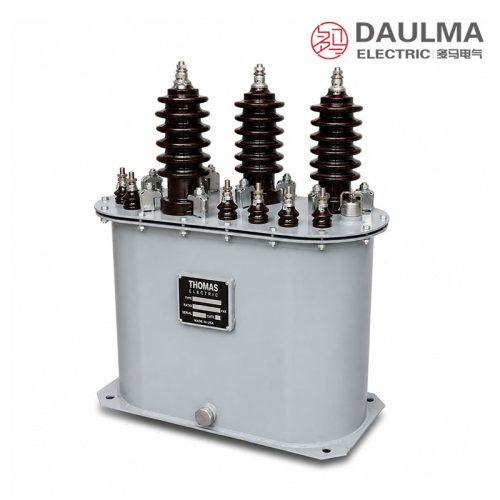

JSJW-6 / JSJW-10 je třífázový pětilaločný olejový měřicí transformátor napětí (napěťový transformátor) určený pro střídavé rozvodné sítě 6 kV, 10 kV, 11 kV a 12 kV o kmitočtu 50 Hz nebo 60 Hz. Vyznačuje se uzavřenou nádrží plněnou olejem, porcelánovými průchodkami, jádrem z plechů legovaných křemíkem a izolačním prostředím ve formě transformátorového oleje č. 25, což zajišťuje vysokou dielektrickou pevnost, účinné chlazení a dlouhodobou stabilitu izolace.
Tento NT podporuje třídy přesnosti 0,2; 0,5; 1; 3 a 6P, díky čemuž je vhodný pro měření elektrické energie, monitorování napětí, ochranné relé a detekci zbytkového napětí v distribučních i průmyslových aplikacích. Splňuje mezinárodní normy včetně IEC 61869-3, IEC 61869-1, IEC 60044-2 a GB1207-2006 a je upřednostňován v projektech, kde je specifikována olejová izolace namísto litinových alternativ.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Typ výrobku | Třífázový pětilaločný olejový NT |
| Jmenovitá napěťová třída | 6 kV, 10 kV, 11 kV, 12 kV (dle potvrzení) |
| Jmenovitý převod napětí | 6000/100 V, 10000/100 V, 10/√3 : 0,1/√3 : 0,1/3 nebo dle projektu |
| Jmenovitý kmitočet | 50 Hz / 60 Hz |
| Třídy přesnosti | 0,2; 0,5; 1; 3; 6P |
| Vinutí pro zbytkové napětí | výstup da/dn v otevřeném trojúhelníku |
| Izolační prostředek | Transformátorový olej č. 25 |
| Úroveň izolace (třída 6 kV) | 7,2/32/60 kV |
| Úroveň izolace (třída 10–12 kV) | 12/42/75 kV |
| Třída znečištění | Třída II |
| Způsob montáže | Svislá nebo vodorovná poloha |
| Použitelné normy | IEC 61869-3, IEC 61869-1, IEC 60044-2, GB1207-2006 |

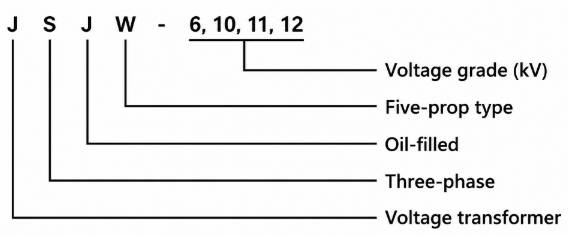

Označení modelu
- J: Měřicí transformátor napětí / napěťový transformátor
- S: Třífázová konstrukce
- J: Olejová izolace
- W: Pětilaločné / pětisloupkové jádro
- 6 / 10: Katalogové označení jmenovitého napětí v kV
- JSJW-11 / JSJW-12: Mezinárodní označení pro projekty s napěťovou třídou 11 kV a 12 kV, podléhá potvrzení izolace a převodu
Konstrukce
Série JSJW NT se skládá z uzavřené olejové nádrže, porcelánových průchodek, jádra z plechů legovaných křemíkem, primárního a sekundárního vinutí, vinutí pro zbytkové napětí, svorky pro uzemnění, součástí pro plnění a vypouštění oleje a montážní základny. Porcelánové průchodky jsou umístěny v víku nádrže a připojeny k primárním svorkám. Pro bezpečnou manipulaci a montáž jsou vybaveny závěsnými uchyty.
Olejový izolační systém s použitím standardního transformátorového oleje č. 25 zajišťuje spolehlivou dielektrickou pevnost, účinné odvádění tepla a dlouhodobou stabilitu izolace. Uzavřená konstrukce nádrže minimalizuje vystavení vnitřních součástí vlhkosti a nečistotám, čímž snižuje stárnutí izolace a zvyšuje provozní spolehlivost jak v interiéru, tak v exteriéru.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Nadm. výška: Do 1000 m n. m.
- Relativní vlhkost: Průměrná hodnota nepřesahuje 95 % při 25 °C
- Prostředí instalace: Interiér, nekorozivní, nevýbušné, bez silných vibrací a nárazů
Technické parametry
Modely JSJW-6 a JSJW-10 jsou třífázové olejové měřicí transformátory napětí určené pro interiérové použití v sítích AC 50 Hz. Mají konstrukci s olejovou izolací, pracují v teplotním rozsahu -5 °C až +40 °C a jsou vhodné pro instalace do nadmořské výšky 1000 m. Tyto jednotky splňují mezinárodní normy pro měřicí transformátory napětí a podporují jmenovité výkony od 60 VA do 960 VA v závislosti na modelu a třídě přesnosti.
Technická data měřicího transformátoru napětí
| Model | Jmenovitý převod napětí |
Třída přesnosti Jmenovitý výkon (VA) |
Maximální výkon (VA) |
Jmenovitá úroveň izolace (kV) |
|---|---|---|---|---|
| JSJW-6 | 6000 / 100 V nebo 6/√3 : 0,1/√3 : 0,1/3 |
0,2: dle dohody 0,5: 80 VA 1: 150 VA 3: 320 VA 6P: dle dohody |
640 VA | 7,2 / 32 / 60 kV |
| JSJW-10 | 10000 / 100 V nebo 10/√3 : 0,1/√3 : 0,1/3 |
0,2: 60 VA 0,5: 120 VA 1: 200 VA 3: 480 VA 6P: dle dohody |
960 VA | 12 / 42 / 75 kV |
| JSJW-11 | 11000 / 110 V nebo 11/√3 : 0,11/√3 : 0,11/3 dle dohody |
0,2 / 0,5 / 1 / 3 / 6P dle technické dohody |
Dle dohody | 12 / 42 / 75 kV dle potvrzení |
| JSJW-12 | 12000 / 110 V nebo 12/√3 : 0,11/√3 : 0,11/3 dle dohody |
0,2 / 0,5 / 1 / 3 / 6P dle technické dohody |
Dle dohody | 12 / 42 / 75 kV dle potvrzení |
Instalace a zapojení

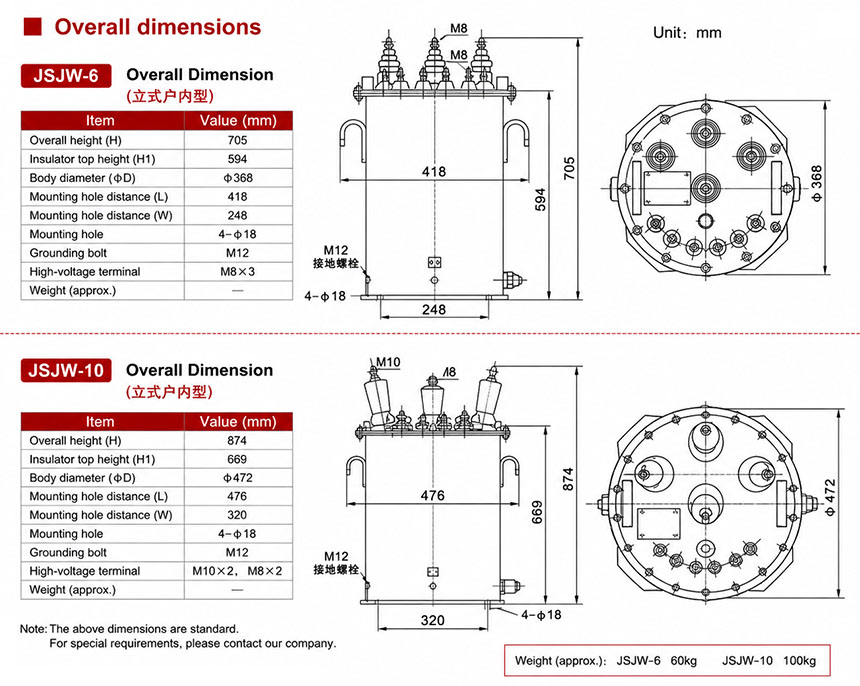

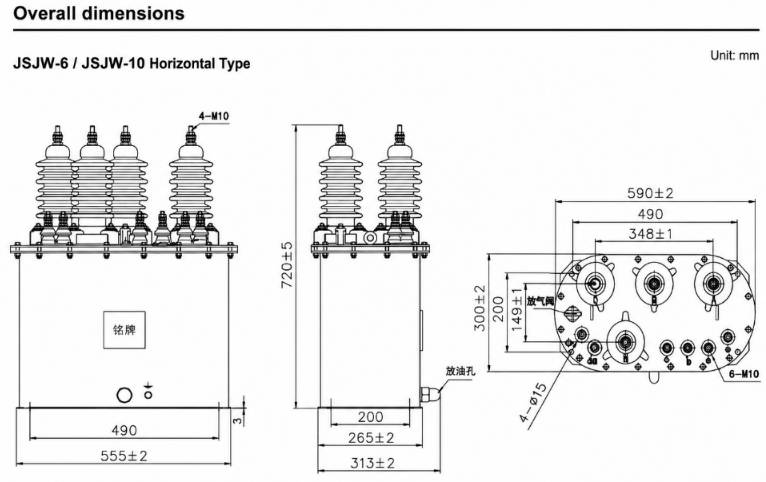

Montážní schéma
Měřicí transformátory napětí JSJW-6 a JSJW-10 se montují buď ve svislé poloze (stand type), nebo ve vodorovné poloze (lying type) v závislosti na prostorových omezeních. Jednotky ve svislé poloze se upevňují pomocí čtyř otvorů Φ18 v základně s danými rozměry (248 mm pro JSJW-6, 320 mm pro JSJW-10). Vodorovná montáž se používá tam, kde je omezena svislá výška.

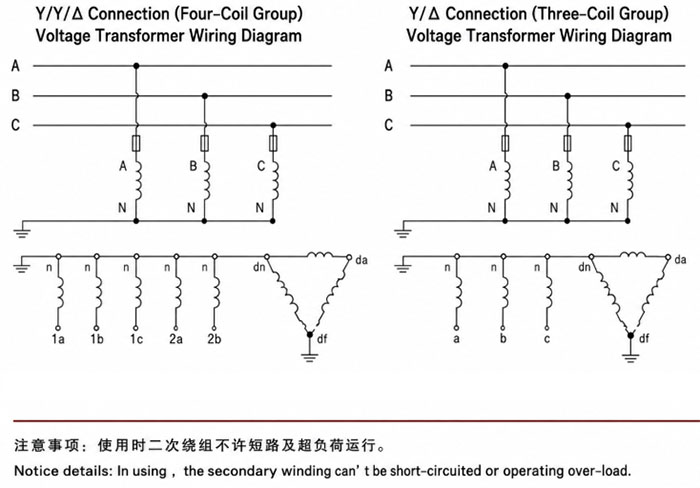

Zapojovací schéma
Zapojovací schéma ukazuje standardní označení svorek primárního a sekundárního vinutí. Primární svorky jsou označeny A, B, C a N. Svorky měřicího sekundárního vinutí jsou označeny a, b, c a n, zatímco ochranná vinutí (pokud jsou přítomna) sledují stejnou fázovou posloupnost. Svorky pro výstup zbytkového napětí (otevřený trojúhelník) jsou označeny da a dn pro aplikace detekce zemní poruchy. Při připojování dbete na správnou polaritu a fázové zarovnání.
Výběr a časté otázky
Návod pro výběr
- Vyberte olejové NT řady JSJW pro aplikace vyžadující měření napětí, měření spotřeby energie, monitorování napětí, detekci zbytkového napětí a ochranné relé v sítích středního napětí.
- Preferujte JSJW před litinovými typy (např. JSZW nebo JDZ), pokud je požadována olejová izolace, uzavřená nádrž a tradiční konstrukce běžná v distribučních sítích.
- Potvrďte napěťovou třídu – katalogové modely zahrnují JSJW-6 a JSJW-10, ale hodnoty 11 kV a 12 kV lze zajistit po ověření převodu, úrovně izolace a požadavků projektu.
- Uveďte, zda je vyžadováno vinutí pro zbytkové napětí pro detekci zemní poruchy pomocí otevřeného trojúhelníku na svorkách da/dn.
- Ověřte typ transformátorového oleje – standardně se používá olej č. 25; speciální požadavky je nutné dohodnout před objednáním.
Často kladené otázky
Otázka 1: Pro jaké aplikace se používají olejové měřicí transformátory napětí JSJW?
NT JSJW se používají pro měření napětí, měření elektrické energie, monitorování napětí, detekci zbytkového napětí a ochranné relé v rozvodných sítích středního napětí.
Otázka 2: Čím se liší JSJW od litinových měřicích transformátorů napětí JSZW nebo JDZ?
JSJW je olejový NT s uzavřenou olejovou nádrží a porcelánovými průchodkami, zatímco JSZW a JDZ jsou typy zalité epoxidovou pryskyřicí. JSJW se volí tam, kde je vyžadována olejová izolace a tradiční konstrukce běžná v distribučních sítích.
Otázka 3: Lze transformátory JSJW dodat pro sítě 11 kV nebo 12 kV?
Ano. Ačkoli standardní katalogové modely jsou JSJW-6 a JSJW-10, lze dodat i napěťové třídy 11 kV a 12 kV po potvrzení převodu, úrovně izolace a specifikací projektu.
Otázka 4: K čemu slouží vinutí pro zbytkové napětí v NT JSJW?
Vinutí pro zbytkové napětí, připojené ke svorkám da/dn v konfiguraci otevřeného trojúhelníku, poskytuje signál pro detekci zemní poruchy a podporuje ochranné reléové schéma.
Otázka 5: Je bezpečné zkratovat sekundární vinutí měřicího transformátoru napětí JSJW?
Ne. Sekundární vinutí nesmí být nikdy zkratováno ani přetíženo. Pro bezpečný provoz musí být vždy instalována vhodná ochranná zařízení sekundárního obvodu.
Otázka 6: Jaké údaje jsou potřeba při objednávce měřicího transformátoru napětí JSJW?
Uveďte model, napěťovou třídu, převod napětí, třídu přesnosti, jmenovitý výkon, požadavek na vinutí pro zbytkové napětí, způsob montáže, provozní podmínky (interiér/exteriér), úroveň izolace a případné požadavky na výkresy nebo certifikáty.
Otázka 7: Co je třeba potvrdit před objednáním?
Uveďte přesný model, převod napětí, kmitočet, třídu přesnosti, zátěž na jednotlivá vinutí, úroveň izolace, zapojovací schéma, montážní podmínky a požadované množství pro třífázový olejový měřicí transformátor napětí JSJW-6/10.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2. U modelu JSJW-10 nabízí jmenovitý výkon 60 VA. Přesný výkon u JSJW-6 upřesníme na vyžádání.
Q2: Lze tyto transformátory instalovat do venkovního prostředí?
Ne, modely JSJW-6 a JSJW-10 jsou určeny výhradně pro vnitřní instalaci. Vyžadují nekorozivní prostředí bez silných vibrací. Pro venkovní aplikace poptejte jinou řadu.
Q3: Jaké typové zkoušky výrobce před expedicí provádí?
Výrobky splňují mezinárodní normy pro měřicí transformátory napětí. Konkrétní rozsah výstupních zkoušek a certifikaci upřesníme dle požadavků projektu. Kontaktujte obchodní oddělení.
Q4: Kdy zvolit model JSJW-10 místo JSJW-6?
Model JSJW-10 zvolte pro sítě se jmenovitou úrovní izolace 12 / 42 / 75 kV. Je konstruován s olejovou izolací pro AC 50 Hz. Technický list si vyžádejte u nás.
Q5: Je možná modifikace převodů a dodací lhůty?
Standardní převody jsou 6000/100 V a 10000/100 V. Alternativní poměry a dodací lhůty jsou předmětem individuální dohody. Pro poptávku vyplňte poptávkový formulář.
Q6: Pro jaké aplikace se třífázové olejové transformátory využívají?
Jsou určeny pro vnitřní rozvodny AC 50 Hz s nadmořskou výškou do 1000 m. Zajišťují měření a ochranu v průmyslových sítích. Stáhněte si technický list.
