Descripción general

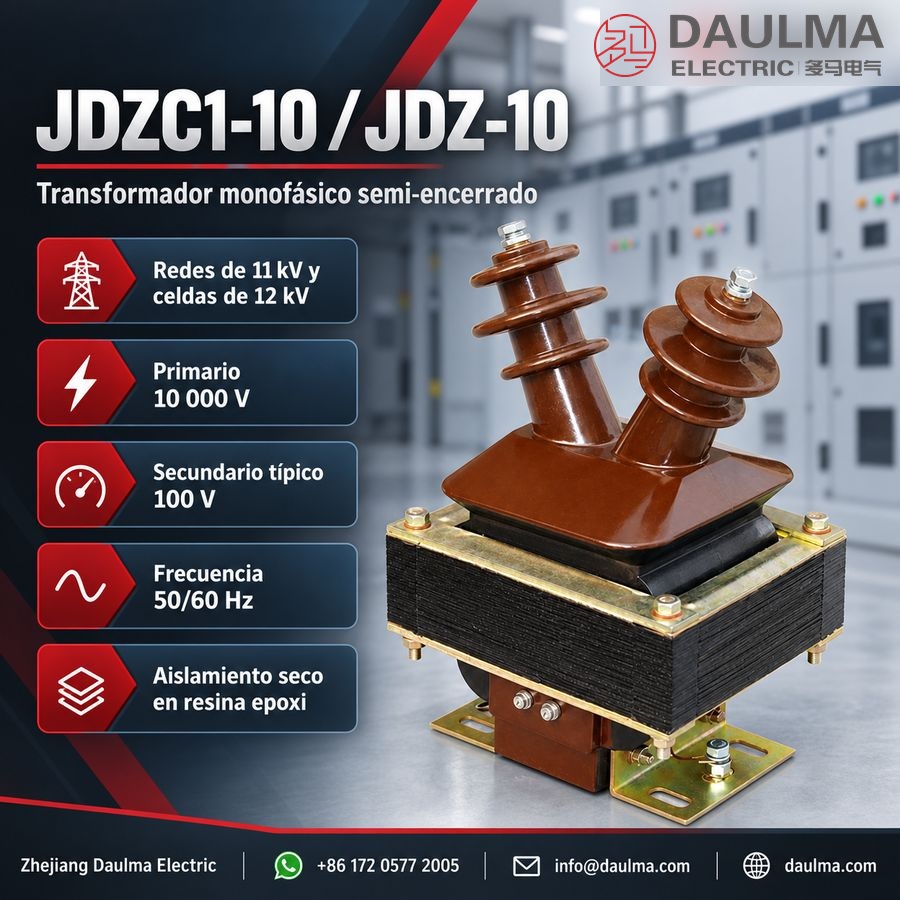

El JDZC1-10 / JDZ-10 es un transformador de tensión monofásico, interior, semicerrado, con aislamiento en resina epoxi moldeada, diseñado para redes de 11 kV y aplicaciones en celdas de media tensión de 12 kV. Cuenta con un sistema de aislamiento seco en resina epoxi adecuado para entornos interiores de media tensión, con terminales primarios en la parte superior y terminales secundarios en la base.
Este transformador proporciona salidas secundarias de tensión precisas —típicamente 100 V— para medición, supervisión, señalización de control y, opcionalmente, alimentación auxiliar. Cumple con las clases de exactitud estándar para transformadores de tensión utilizados en sistemas de distribución y está destinado a instalarse dentro de compartimentos cerrados de celdas donde se requieren eficiencia espacial y aislamiento fiable.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión primaria | 10000 V |
| Tensión secundaria (medición/control) | 100 V |
| Clase de tensión del sistema | 11 kV / 12 kV |
| Tipo de aislamiento | Resina epoxi moldeada |
| Configuración de fases | Monofásico |
| Ambiente de instalación | Solo interior |
| Tipo de construcción | Semicerrado |
| Salida auxiliar | Opcional (si se especifica) |
| Clase de exactitud | Clases estándar para medición (p. ej., 0,5; 1,0) |
| Frecuencia | 50 Hz o 60 Hz |
| Posición del terminal primario | Lado superior |
| Posición del terminal secundario | Lado inferior (base) |
Construcción

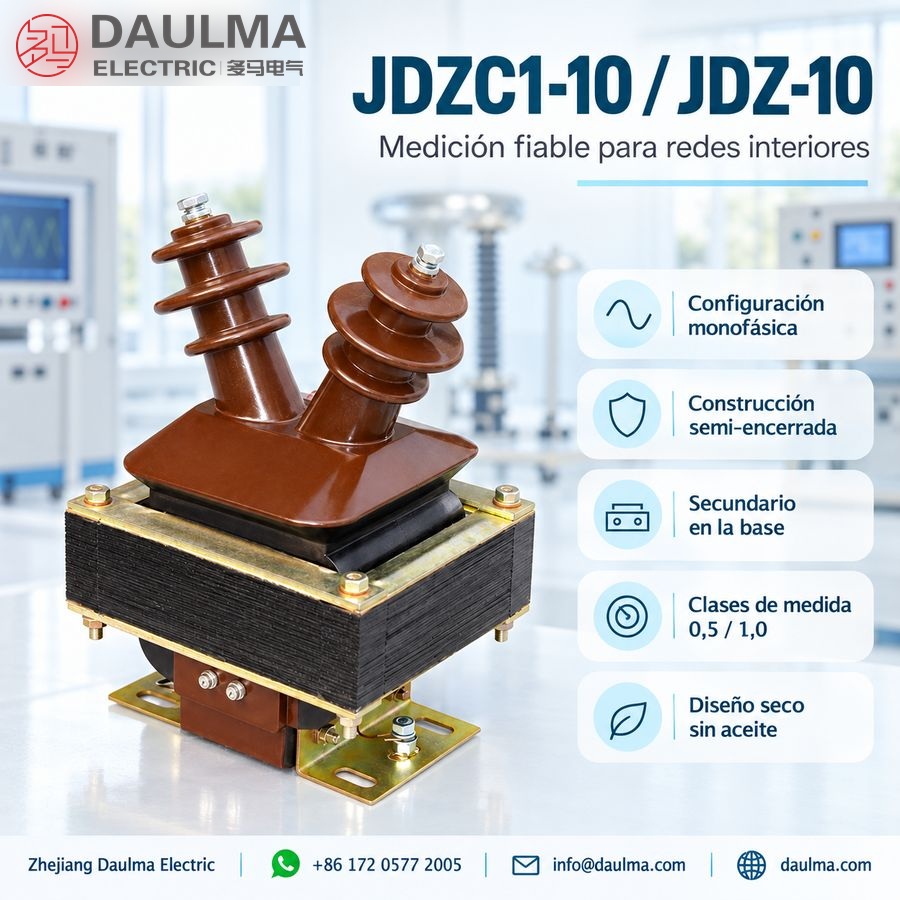

El JDZC1-10 / JDZ-10 presenta una construcción semicerrada con aislamiento en resina epoxi, que proporciona alta rigidez dieléctrica y resistencia a la humedad, adecuada para entornos interiores de celdas. El devanado primario de alta tensión y el núcleo están encapsulados en resina epoxi, mientras que los terminales secundarios de baja tensión son accesibles en la base para una conexión segura. Este diseño sin aceite mejora la seguridad contra incendios y reduce los requisitos de mantenimiento en instalaciones interiores compactas.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: Instalación en celdas interiores
Parámetros técnicos
El JDZC1-10 / JDZ-10 es un transformador de tensión interior semicerrado con aislamiento en resina epoxi, diseñado para redes de 11 kV y aplicaciones en celdas de 12 kV. Cuenta con nivel de aislamiento 12/40/75 kV, opera a 50 Hz o 60 Hz, cumple con las normas GB20840.3-2013 e IEC61869-3:2011, y admite salidas secundarias de 100 V (medición/control) y opcionalmente 220 V (alimentación auxiliar).
| Tensión nominal (kV) |
Clase de exactitud / Potencia nominal (VA) |
Potencia máxima (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medición o supervisión) |
2a-2b (Alimentación) |
|||||
| Tensión de salida (V) |
Clase de exactitud |
Potencia nominal (VA) |
Tensión de salida (V) |
Potencia nominal (VA) |
||
| 10000 | 100 | 0,2/0,5 | 30/50 | 220 | 240 | 500 |
Instalación y cableado
Diagrama de instalación
La serie JDZC1-10 / JDZ-10 presenta una estructura montada por la base, diseñada para una instalación segura en celdas interiores. El montaje debe seguir el plano dimensional aprobado y la disposición de la celda para garantizar alineación, distancias de seguridad y estabilidad mecánica adecuadas.
Diagrama de conexiones
Los terminales primarios A y B deben conectarse conforme al diagrama de conexiones aprobado. Las marcas de los terminales secundarios varían según la configuración: por ejemplo, 1a-1b normalmente indica un devanado de salida de 100 V, mientras que 2a-2b señala una salida auxiliar (p. ej., 220 V). Tanto las conexiones monofásicas como trifásicas deben ajustarse estrictamente a los planos del proyecto. Antes de la puesta en servicio, verifique las marcas de los terminales, las conexiones a tierra y las distancias de aislamiento. Asegúrese de que la carga total conectada a cada devanado secundario no supere su capacidad nominal (p. ej., 80 VA o 300 VA según especificado).
Selección y preguntas frecuentes
Guía de selección
- Ajuste a la tensión primaria real: la relación indicada es 10000/100 V; para una red de 11 kV se requiere una relación nominal de placa de 11000 V, no basta con la clasificación de equipo de 12 kV.
- Seleccione el paquete de salidas: elija solo medición a 100 V o 100 V más salida auxiliar a 220 V, con identificación separada de terminales y cálculos de carga (burden).
- Verifique el esquema de devanados: la tabla combina clases 0,2/6P y 0,5/6P sin mostrar claramente los devanados secundarios correspondientes; solicite un diagrama actualizado de relación-clase-potencia aparente (VA).
- Compruebe el rendimiento con carga auxiliar: verifique VA continuo, corriente de arranque, factor de potencia y regulación para la carga de 220 V; no considere la potencia máxima como burden de exactitud.
- Autorice la instalación: confirme la denominación JDZC1-10 frente a JDZ-10, nivel de aislamiento 12/40/75 kV, entorno interior semicerrado, plano de base, distancias de seguridad, protección de terminales y puesta a tierra.
Preguntas Frecuentes
Q1: ¿Puede este transformador de 10 kV usarse en redes de 11 kV?
Sí, sujeto a confirmación. Está diseñado para redes de 11 kV y celdas de 12 kV con nivel de aislamiento 12/40/75 kV. Consulte con fábrica para validar su aplicación específica.
Q2: ¿Cuál es la clase de exactitud para mediciones de alta precisión?
Ofrece clase 0,2 para 30 VA y clase 0,5 para 50 VA en salidas de 100 V. Cumple con las normas IEC 61869-3 y GB20840.3. Solicite certificado de calibración de fábrica.
Q3: ¿Cuáles son las condiciones ambientales para instalar este equipo en celdas?
Requiere instalación exclusiva en celdas interiores con temperatura ambiente entre -5 °C y +40 °C. El aislamiento es en resina epoxi semicerrada. Verifique las dimensiones de la celda antes del pedido.
Q4: ¿Es posible configurar salidas secundarias de 220 V para alimentación auxiliar?
Sí, admite opcionalmente salidas de 220 V con 240 VA para alimentación auxiliar. La potencia nominal y clase de exactitud son alternativas únicas. Envíe sus especificaciones técnicas para cotización.
Q5: ¿Qué normativas internacionales cumple este modelo de transformador de tensión?
Cumple estrictamente con IEC 61869-3:2011 y GB20840.3-2013. Opera a frecuencias de 50 Hz o 60 Hz. Contacte al equipo de ventas para obtener los certificados de tipo correspondientes.
Q6: ¿Cuál es la potencia máxima admisible para este transformador JDZ-10?
La potencia máxima admisible es de 500 VA. Está categorizado como transformador de tensión monofásico interior de resina epoxi. Consulte con el departamento de ingeniería si requiere exceder este límite.
