Panoramica

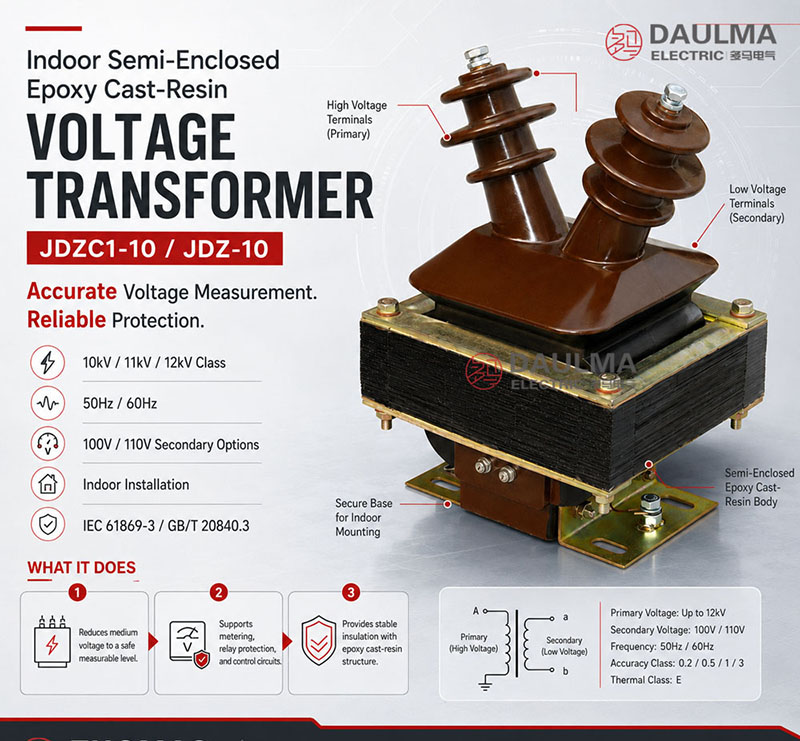

Il JDZC1-10 / JDZ-10 è un trasformatore di tensione monofase, da interno, semi-chiuso, con isolamento in resina epossidica colata, progettato per reti a 11 kV e applicazioni in quadri elettrici a 12 kV. È dotato di un sistema di isolamento a secco in resina epossidica adatto agli ambienti interni in media tensione, con i morsetti primari nella parte superiore e quelli secondari alla base.
Questo trasformatore fornisce uscite secondarie di tensione precise – tipicamente 100 V – per misura, monitoraggio, segnalazione di controllo e, opzionalmente, alimentazione ausiliaria. Soddisfa le classi di accuratezza standard per trasformatori di tensione impiegati nei sistemi di distribuzione ed è destinato all’installazione all’interno di scomparti chiusi di quadri elettrici dove sono richiesti efficienza spaziale e affidabilità dell’isolamento.
Riepilogo delle caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Tensione primaria | 10000 V |
| Tensione secondaria (misura/controllo) | 100 V |
| Classe di tensione di sistema | 11 kV / 12 kV |
| Tipo di isolamento | Resina epossidica colata |
| Configurazione di fase | Monofase |
| Ambiente di installazione | Solo interno |
| Tipo di costruzione | Semi-chiuso |
| Uscita ausiliaria | Opzionale (se specificata) |
| Classe di accuratezza | Classi standard per misura (es. 0,5; 1,0) |
| Frequenza | 50 Hz o 60 Hz |
| Posizione morsetti primari | Lato superiore |
| Posizione morsetti secondari | Lato inferiore (base) |
Costruzione
Il JDZC1-10 / JDZ-10 presenta una costruzione semi-chiusa con isolamento in resina epossidica, che garantisce elevata rigidità dielettrica e resistenza all’umidità, adatta agli ambienti interni di quadri elettrici. L’avvolgimento primario ad alta tensione e il nucleo magnetico sono incapsulati in resina epossidica, mentre i morsetti secondari a bassa tensione sono accessibili alla base per connessioni sicure. Questa costruzione a secco elimina la necessità di olio, migliorando la sicurezza antincendio e riducendo le esigenze di manutenzione nelle installazioni interne compatte.
Parametri tecnici
Condizioni di servizio
- Temperatura ambiente: da -5°C a +40°C
- Ambiente di installazione: Installazione in quadri elettrici da interno
Parametri tecnici
Il JDZC1-10 / JDZ-10 è un trasformatore di tensione da interno, semi-chiuso, con isolamento in resina epossidica, progettato per reti a 11 kV e applicazioni in quadri a 12 kV. Presenta livello di isolamento 12/40/75 kV, funziona a 50 Hz o 60 Hz, soddisfa le norme GB20840.3-2013 e IEC61869-3:2011 e supporta uscite secondarie a 100 V (misura/controllo) e opzionale a 220 V (alimentazione ausiliaria).
| Tensione nominale (kV) |
Classe di accuratezza / Potenza nominale (VA) |
Potenza massima (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Misura o monitoraggio) |
2a-2b (Alimentazione) |
|||||
| Tensione di uscita (V) |
Classe di accuratezza |
Potenza nominale (VA) |
Tensione di uscita (V) |
Potenza nominale (VA) |
||
| 10000 | 100 | 0,2/0,5 | 30/50 | 220 | 240 | 500 |
Installazione e cablaggio
Schema di installazione
La serie JDZC1-10 / JDZ-10 presenta una struttura con fissaggio alla base, progettata per un’installazione sicura in quadri elettrici da interno. Il montaggio deve seguire il disegno d’ingombro approvato e la disposizione del quadro per garantire corretto allineamento, distanze di sicurezza e stabilità meccanica.
Schema di cablaggio
I morsetti primari A e B devono essere collegati secondo lo schema di cablaggio approvato. La marcatura dei morsetti secondari varia in base alla configurazione: ad esempio, 1a-1b indica generalmente un avvolgimento a 100 V, mentre 2a-2b denota un’uscita ausiliaria (es. 220 V). Sia le configurazioni monofase che trifase devono rigorosamente rispettare i disegni progettuali. Prima della messa in servizio, verificare marcature dei morsetti, collegamenti di messa a terra e distanze di isolamento. Assicurarsi che il carico totale collegato su ciascun avvolgimento secondario non superi la sua potenza nominale (es. 80 VA o 300 VA come specificato).
Selezione e domande frequenti
Guida alla selezione
- Verificare la tensione primaria effettiva: il rapporto indicato è 10000/100 V; per una rete a 11 kV è necessario un rapporto nominale di 11000 V, non fare affidamento sull’etichetta della classe di apparecchiatura a 12 kV.
- Scegliere il pacchetto di uscita: selezionare solo misura a 100 V oppure 100 V più uscita ausiliaria a 220 V, con identificazione separata dei morsetti e calcolo del carico (burden).
- Correggere lo schema degli avvolgimenti: la tabella combina le classi 0,2/6P e 0,5/6P senza mostrare chiaramente gli avvolgimenti secondari corrispondenti; richiedere un diagramma aggiornato rapporto-classe-VA.
- Verificare le prestazioni del carico ausiliario: controllare VA continuo, corrente di inserzione, fattore di potenza e regolazione per il carico a 220 V e non considerare la potenza massima come carico di accuratezza.
- Approvare l’installazione: confermare la denominazione JDZC1-10 vs JDZ-10, livello di isolamento 12/40/75 kV, ambiente interno semi-chiuso, disegno di base, distanze di sicurezza, protezione dei morsetti e messa a terra.
Domande frequenti
D1: JDZC1-10 e JDZ-10 sono garantiti identici?
Sono raggruppati in questa pagina, ma la vera intercambiabilità richiede corrispondenza di rapporto di tensione, schema avvolgimenti, dimensioni, morsetti e dati di targa.
D2: Il rapporto indicato a 10 kV può essere usato direttamente su una rete a 11 kV?
Non senza conferma. Un rapporto 10 kV/100 V produrrebbe una tensione secondaria più elevata a 11 kV; specificare il rapporto nominale corretto per il sistema effettivo.
D3: La tensione primaria nominale è 12 kV?
In questo caso si tratta della classe del quadro o della massima classe di apparecchiatura. Il rapporto dichiarato dell’avvolgimento è 10000/100 V.
D4: Ogni unità include un’uscita a 220 V?
No. È opzionale e deve essere esplicitata nel rapporto completo, nello schema dei morsetti, nel carico nominale e nei requisiti di prestazione del carico.
D5: Il servizio di protezione 6P è chiaramente definito?
No. La tabella indica 6P ma non lo associa chiaramente a una tensione secondaria e a morsetti separati. Richiedere dati tecnici corretti prima dell’applicazione con relè.
D6: È disponibile 500 VA con accuratezza classe 0,2?
La pagina indica 500 VA come potenza massima. L’accuratezza classe 0,2 si applica solo al carico nominale approvato separatamente, non automaticamente al massimo termico.
D7: Quali precauzioni si applicano alla costruzione semi-chiusa?
Installare all’interno di quadri puliti e asciutti con distanze di sicurezza approvate, protezioni, fusibili o interruttori magnetotermici secondari e messa a terra; verificare la polarità e non cortocircuitare mai il secondario di un TV.
Domande Frequenti
Q1: Può questo trasformatore di tensione da 10kV essere usato su reti a 11kV?
Sì, previa conferma di progetto. Il modello JDZ-10 è progettato per reti a 11 kV e quadri a 12 kV, con livello di isolamento 12/40/75 kV. Verificare i dettagli con la fabbrica.
Q2: Quale classe di accuratezza scegliere per i circuiti di misura e controllo?
Selezionare la classe 0,2 o 0,5 per le misure. Il secondario eroga 100 V con potenza di 30 o 50 VA, conforme a IEC 61869-3. Contattare per calibrazione in fabbrica.
Q3: Come posso ottenere un’uscita secondaria opzionale a 220 V per alimentazione ausiliaria?
È disponibile su richiesta specifica. Il trasformatore supporta un secondo secondario a 220 V con potenza nominale di 240 VA e massima di 500 VA. Specificare il requisito in fase d’ordine.
Q4: Quali sono le condizioni ambientali richieste per l’installazione in quadro elettrico?
L’installazione è prevista solo in ambienti interni. La temperatura operativa deve essere tra -5°C e +40°C, sfruttando l’isolamento in resina epossidica. Verificare i vincoli di ingombro del quadro.
Q5: Cosa certificano gli standard di produzione per questo trasformatore di tensione MT?
Il prodotto è conforme alle norme GB20840.3-2013 e IEC 61869-3:2011. Garantisce operazioni a 50 Hz o 60 Hz per reti fino a 12 kV. Richiedere i certificati di collaudo aggiornati.
Q6: Perché scegliere i trasformatori di tensione monofase Daulma per i quadri MT?
Offrono affidabilità per applicazioni in media tensione fino a 12 kV. Il design semi-chiuso in resina epossidica assicura compattezza e sicurezza nei quadri di distribuzione interni. Contattaci per schede tecniche.
