Resumen
Las series JDZX10-6R y JDZX10-10R son transformadores de tensión monofásicos en seco para interior, con aislamiento en resina epoxi moldeada. Diseñados para sistemas de media tensión, operan a 50 Hz o 60 Hz y están clasificados para aplicaciones de 6 kV (clase 7,2 kV) y 10 kV/11 kV (clase 12 kV). Cada unidad incluye un fusible primario reemplazable para mayor protección y fiabilidad.
Estos transformadores proporcionan señales de tensión precisas para medición de energía, monitoreo de tensión y protección por relés en celdas y paneles de distribución interiores. Cumplen con normas internacionales como IEC61869-3:2011 y la norma china GB20840.3-2013, garantizando consistencia de rendimiento en proyectos globales que requieran transformadores de tensión monofásicos con fusible.
Resumen de Características Principales
| Parámetro | Valor nominal |
|---|---|
| Tipo de producto | Transformador de tensión monofásico en seco para interior |
| Aislamiento | Resina epoxi moldeada, totalmente encapsulado |
| Protección primaria | Fusible reemplazable |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Tensión del sistema | 6 kV, 10 kV, 11 kV |
| Clase de tensión (IEC) | 7,2 kV, 12 kV |
| Rango de temperatura ambiente | -5 °C a +40 °C |
| Temperatura media diaria | ≤ +30 °C |
| Condiciones atmosféricas | Sin contaminación grave |
| Funciones principales | Medición de energía, monitoreo de tensión, protección por relés |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Designación del modelo
- J: Transformador de tensión (transformador de potencial)
- D: Diseño monofásico
- Z: Aislamiento en resina moldeada
- X: Con fusible de protección en el lado primario
- 10: Número de secuencia de diseño
- -6R / -10R: Tensión nominal del sistema (6 kV o 10 kV); R indica fusible reemplazable
- /160: Potencia secundaria nominal opcional (p. ej., 160 VA)
Construcción

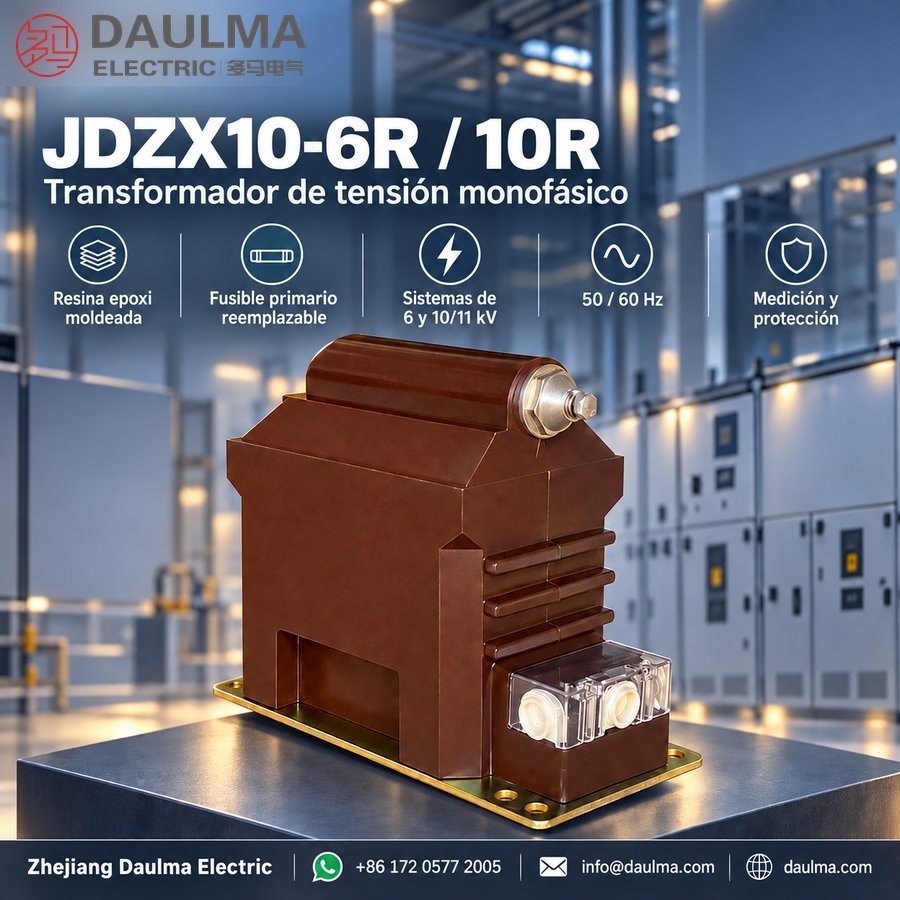

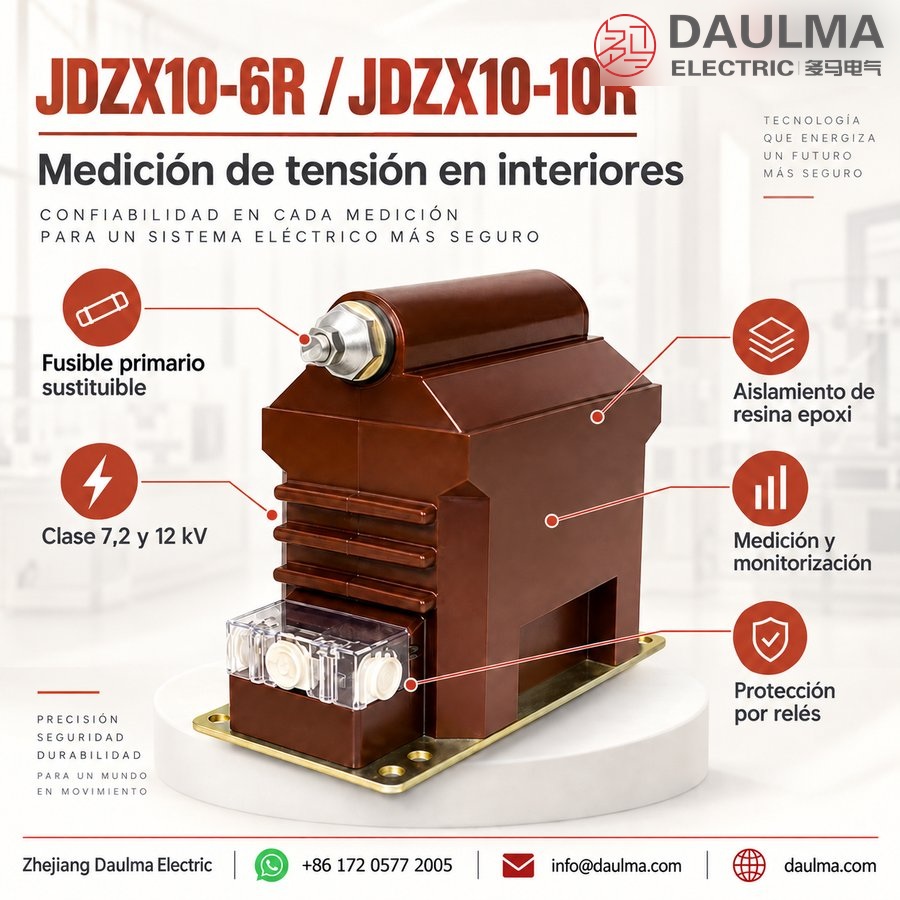

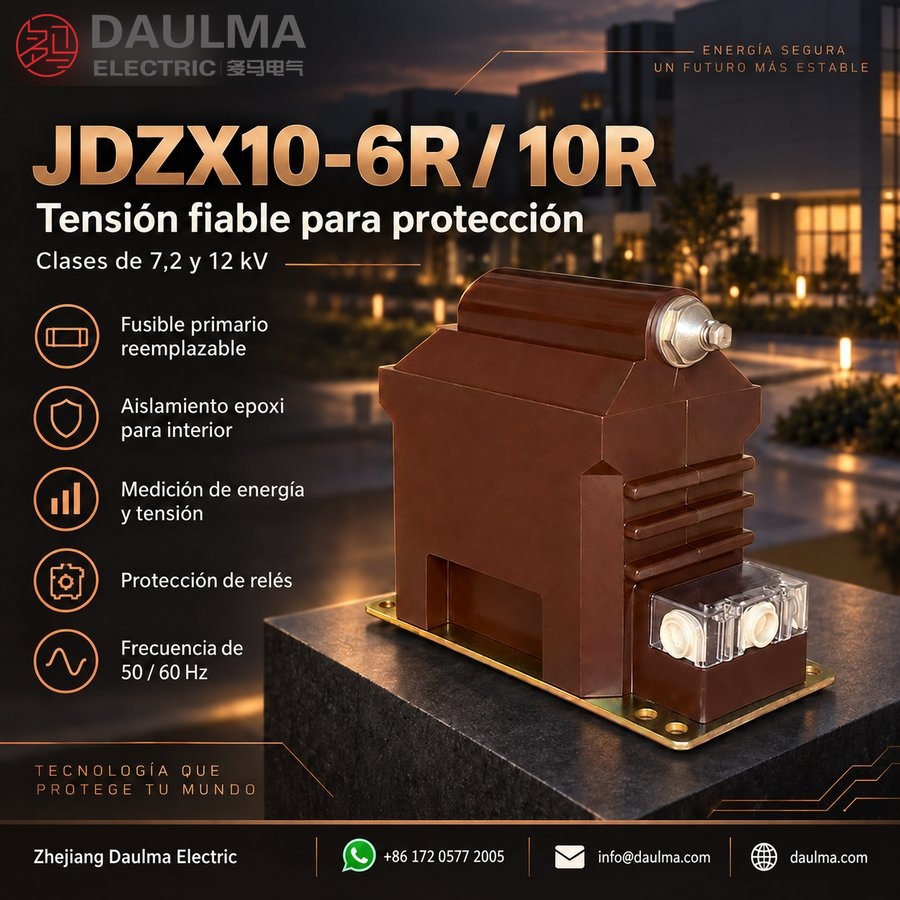

La serie JDZX10 presenta una robusta estructura tipo pilar con aislamiento totalmente encapsulado en resina epoxi, ofreciendo excelente rigidez dieléctrica y resistencia ambiental. El núcleo y los devanados se moldean al vacío en resina epoxi bajo alta presión, garantizando un aislamiento libre de burbujas, adecuado para ambientes interiores tropicales o húmedos. El devanado primario incluye un porta-fusibles integrado y fácilmente accesible para reemplazo rápido sin desmontar la unidad. Los terminales secundarios están firmemente embebidos en el cuerpo de resina, asegurando conexiones fiables para circuitos de medición y protección. Esta construcción cumple con requisitos exigentes de resistencia al fuego, resistencia al tracking y estabilidad operativa a largo plazo en instalaciones interiores de media tensión.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m sobre el nivel del mar
- Humedad relativa: promedio diario ≤ 95 %, promedio mensual ≤ 90 %
- Ambiente de instalación: interior, no corrosivo, no explosivo, libre de polvo conductor y vibraciones severas
Parámetros técnicos
Los JDZX10-6R y JDZX10-10R son transformadores de tensión monofásicos con fusible y aislamiento en resina moldeada, diseñados para las clases 7,2 kV y 12 kV respectivamente. Presentan un nivel nominal de aislamiento de hasta 75 kV, operan entre -25 °C y +40 °C a altitudes de hasta 1000 m, y cumplen con las normas IEC pertinentes. Las potencias máximas alcanzan 630 VA según la variante del modelo.
Datos del transformador de tensión
| Modelo | Clase de tensión |
Relación nominal de tensión |
Nivel nominal de aislamiento (kV) |
Clase de precisión (Protección/ Medición) |
Potencia nominal (VA) |
|---|---|---|---|---|---|
| JDZX10-6R | Clase 7,2 kV | 6/√3 : 0,1/√3 : 0,1/3 6,3/√3 : 0,1/√3 : 0,1/3 |
7,2/32/60 kV | 0,2/3P—15/100 0,2/6P—15/100 0,5/3P—30/100 0,5/6P—30/100 |
400 VA |
| JDZX10-10R | Clase 12 kV | 10/√3 : 0,1/√3 : 0,1/3 11/√3 : 0,11/√3 : 0,1/3 |
12/42/75 kV | 1,0/3P—60/100 1,0/6P—60/100 |
630 VA |
| JDZX10-6R | Clase 7,2 kV | 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 kV | 0,2/0,5/3P—10/10/100 0,2/0,5/6P—10/15/100 |
400 VA |
| JDZX10-10R | Clase 12 kV | 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 12/42/75 kV | 0,2/0,5/3P—10/10/100 0,2/0,5/6P—10/15/100 |
630 VA |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZX10-6R / JDZX10-10R está diseñado para montaje seguro dentro de compartimentos de celdas. Cuenta con un compacto cuerpo aislado en resina moldeada con fusible en el lado primario y una placa base equipada con cuatro orificios de montaje y tornillos de puesta a tierra para una instalación estable y segura.
Diagrama de cableado
El diagrama de cableado muestra disposiciones típicas de terminales secundarios para aplicaciones de medición, monitoreo y tensión residual. Las designaciones de terminales pueden variar según la relación seleccionada, la configuración del devanado secundario (p. ej., salida simple, doble para medición/protección o triángulo abierto para tensión residual) y los requisitos de protección del sistema. Verifique siempre las marcas de los terminales contra la placa de características de la unidad específica y las especificaciones del proyecto antes de realizar conexiones.
Selección y preguntas frecuentes
Guía de selección
- Coincidir con la relación exacta: seleccione 6/√3 kV o 6,3/√3 kV para JDZX10-6R, y 10/√3 kV o la relación de 11 kV confirmada por separado para JDZX10-10R.
- Elegir el paquete de devanados: use un devanado de medición más protección, o dos devanados de medición cuando la medición clase 0,2 y el monitoreo clase 0,5 requieran circuitos separados.
- Especificar el servicio de protección: seleccione 3P o 6P a 100 VA y confirme la conexión en estrella/triángulo abierto de tres unidades, la tensión del relé, el factor de tensión nominal y su duración.
- Coordinar fusible y salida: obtenga las características nominales del fusible primario reemplazable y considere 400 VA o 630 VA únicamente como límites térmicos, no como cargas de precisión.
- Aprobar documentos de prueba e instalación: verifique el diagrama exacto de terminales, los valores secundarios a 11 kV, el rango de temperatura, el acceso al montaje/fusible y el procedimiento de prueba dieléctrica aprobado por el fabricante.
Preguntas Frecuentes
Q1: ¿Están diseñados estos transformadores para instalación en exteriores con ambientes corrosivos?
No, la instalación debe ser en interiores. Requieren ambientes no corrosivos, sin polvo conductor y con humedad relativa máxima del 95%. Consulte al fabricante para gabinetes especiales.
Q2: ¿Qué nivel de aislamiento soporta el modelo JDZX10-10R en sistemas de 12 kV?
El modelo JDZX10-10R presenta un nivel de aislamiento de hasta 75 kV. Su aislamiento en resina moldeada garantiza seguridad operativa en clase 12 kV. Verifique las especificaciones exactas con nuestro equipo técnico.
Q3: ¿Cómo seleccionar la clase de precisión para protección y medición en estos equipos?
Para medición use las clases 0,2 o 0,5, y para protección las clases 3P o 6P. La potencia nominal varía entre 15 y 100 VA según la clase elegida. Solicite la hoja de datos completa.
Q4: ¿Es posible personalizar la relación nominal de tensión para aplicaciones específicas?
Sí, las relaciones de tensión son personalizables según las necesidades del proyecto. Los modelos estándar incluyen relaciones como 6/√3 : 0,1/√3 : 0,1/3. Contacte a ventas para confirmar opciones de fabricación.
Q5: ¿Cuáles normas internacionales cumplen estos transformadores de tensión monofásicos durante su fabricación?
Estos transformadores monofásicos cumplen estrictamente con las normas IEC pertinentes para media tensión. El aislamiento en resina moldeada asegura el cumplimiento de los estándares de seguridad. Consulte los certificados específicos de fábrica al solicitar la cotización.
Q6: ¿En qué categoría de equipos eléctricos se clasifica el modelo JDZX10-10R?
Se clasifica como transformador de tensión monofásico con fusible y aislamiento en resina. Es ideal para aparamenta de interior en sistemas de 7,2 kV y 12 kV. Contacte a nuestro equipo para más detalles.
