Descripción general
El JDZ(X)7-10 / UNEZ7-6 / UNEZ7-10 es un transformador de tensión monofásico interior con aislamiento de resina epoxi moldeada, diseñado para sistemas de media tensión de clases 6 kV, 10 kV, 11 kV y 12 kV. Cuenta con aislamiento totalmente encapsulado en resina epoxi, lo que proporciona alta rigidez dieléctrica, robustez mecánica y resistencia a la humedad, adecuado para entornos de celdas interiores.
Este transformador de tensión admite clases de exactitud 0,2; 0,5; 1,0 y 3,0 para medición y medida, con clases de protección 3P o 6P disponibles según los requisitos del proyecto. Se utiliza comúnmente en medición de tensión, facturación energética, protección mediante relés y circuitos de control automático en configuraciones de cableado V-V o Y-Δ. El diseño cumple con las normas IEC y es adaptable a proyectos internacionales que requieran documentación para clases 11 kV o 12 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 6 kV, 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Relación de tensión nominal | 6/√3 : 0,1/√3 : 0,1/3; 10/√3 : 0,1/√3 : 0,1/3; 11/√3 : 0,11/√3 : 0,11/3 |
| Clases de exactitud | 0,2; 0,5; 1,0; 3,0 (medición); 3P, 6P (protección) |
| Nivel de aislamiento (6 kV) | 7,2/32/60 kV |
| Nivel de aislamiento (10–12 kV) | 12/42/75 kV |
| Potencia máxima | 350 VA |
| Configuración de fases | Monofásico |
| Tipo de aislamiento | Resina epoxi moldeada |
| Instalación | Celdas interiores |
| Temperatura ambiente | -25 °C a +40 °C |
| Aplicaciones típicas | Medición, protección, control, supervisión de tensión |
Construcción

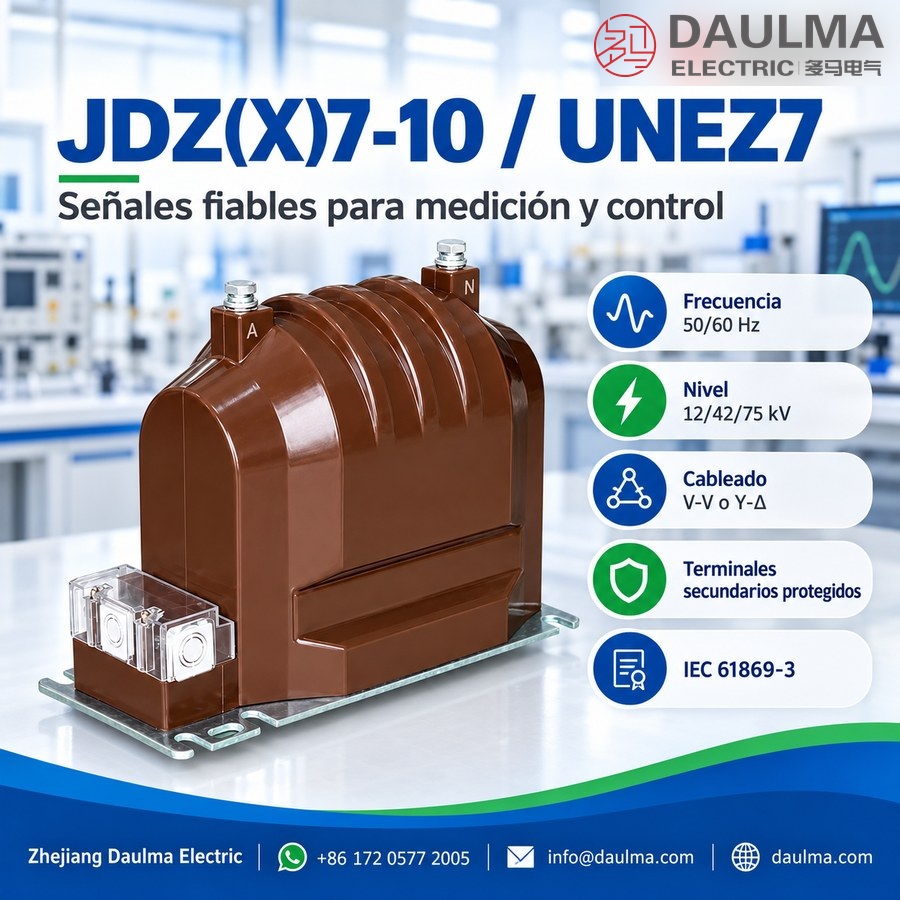

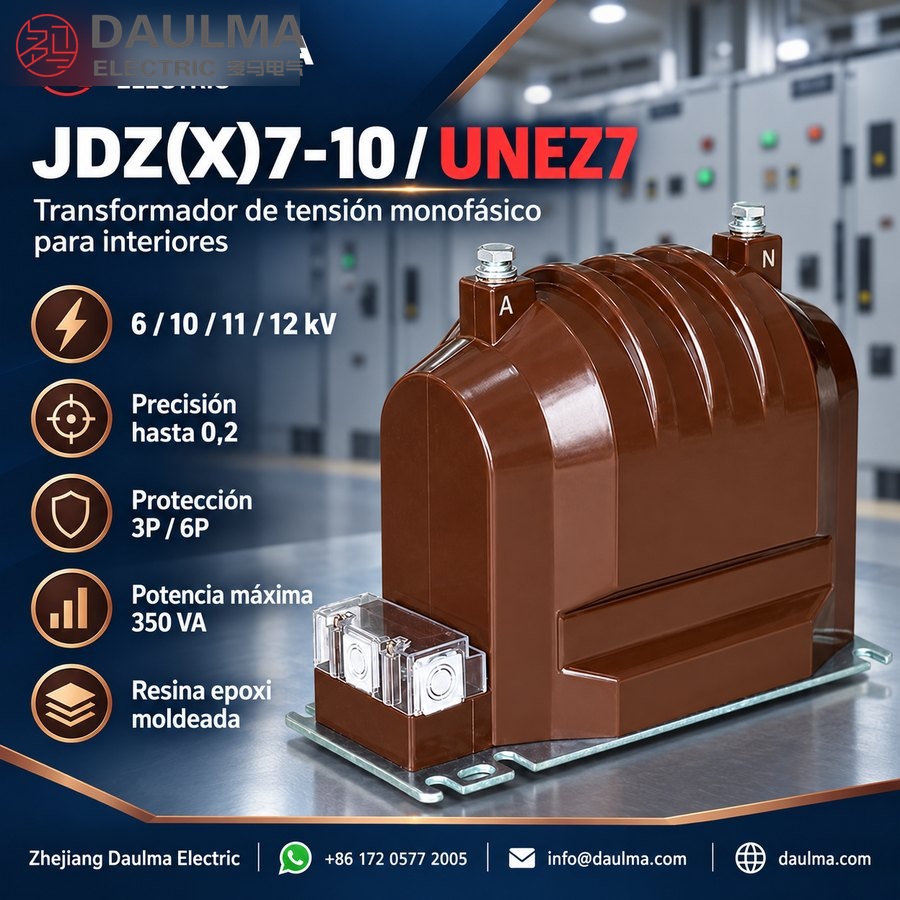

El JDZ(X)7-10 / UNEZ7-6 / UNEZ7-10 presenta una carcasa monolítica de resina epoxi moldeada que encapsula completamente el núcleo magnético y los devanados. Esta construcción ofrece excelente aislamiento eléctrico, alta resistencia mecánica y protección contra humedad y contaminación, lo que lo hace apto para celdas de media tensión interiores. El devanado primario se conecta directamente a la tensión del sistema, mientras que los devanados secundarios entregan salidas normalizadas de baja tensión para dispositivos de medición y protección. Los terminales secundarios están dispuestos en la cara frontal con una tapa protectora para facilitar un cableado seguro y cómodo durante la instalación y el mantenimiento. El diseño compacto y sellado garantiza fiabilidad a largo plazo en condiciones normales de servicio interior sin necesidad de aislamiento con aceite ni gas.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Entorno de instalación: Interior
Parámetros técnicos
La serie JDZ(X)7-10 / UNEZ7-6/10 comprende transformadores inductivos de tensión monofásicos interiores con aislamiento de resina epoxi moldeada, diseñados para sistemas de clases 6 kV, 10 kV, 11 kV y 12 kV. Operan en un rango de temperatura ambiente de -25 °C a +40 °C, cumplen con las normas IEC 61869-3, IEC 61869-1, GB/T 20840.3-2013 y GB/T 20840.1-2010, y admiten potencias nominales de hasta 350 VA.
| Tipo | Relación de tensión (kV) |
Aislamiento nominal (kV) |
Clase de exactitud / Potencia nominal (VA) |
Potencia máxima (VA) |
|---|---|---|---|---|
| JDZ11-10/185 | 6/√3:0,1/√3:0,1/3 6,3/√3:0,1/√3:0,1/3 |
7,2/32/60 | 0,2/3P—15/60 0,2/6P—15/60 |
350 |
| JDZ11-10/185 | 10/√3:0,1/√3:0,1/3 11/√3:0,11/√3:0,1/3 |
12/42/75 | 0,5/3P—30/60 0,5/6P—30/60 |
Instalación y cableado
Diagrama de instalación
Diagrama de conexiones
Los transformadores de tensión interiores de resina epoxi moldeada JDZ(X)7-10 y UNEZ7-6/10 se instalan en celdas interiores utilizando los orificios de montaje de la base, según se detalla en el plano dimensional. Antes de fabricar la celda, verifique las distancias de seguridad para los terminales superiores, la orientación de los terminales secundarios, la ubicación del punto de puesta a tierra, la separación de orificios de montaje, la configuración del cableado y el espacio adecuado para actividades de mantenimiento. Para configuraciones de cableado V-V o Y-Δ, confirme el número requerido de unidades de transformadores de tensión y las conexiones de bornes según el diagrama de cableado aprobado.
Selección y preguntas frecuentes
Guía de selección
- Seleccione JDZ(X)7-10 para aplicaciones monofásicas interiores que requieran salida estándar de baja tensión para medición, protección o control.
- Elija JDZX en lugar de JDZ si necesita funcionalidad de devanado residual o auxiliar; confirme los diagramas de bornes antes de realizar el pedido.
- Utilice cableado V-V con dos unidades o Y-Δ con tres unidades según la tensión del sistema, el modo de puesta a tierra y los requisitos de protección.
- Verifique la clase de tensión (10 kV, 11 kV o 12 kV) y el nivel de aislamiento conforme a las especificaciones del proyecto, aunque el modelo base esté etiquetado como JDZ(X)7-110.
- Asegúrese de que los circuitos secundarios nunca se cortocircuiten durante la operación; incluya dispositivos de protección secundaria adecuados según el diseño.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de tensión en sistemas de 11 kV?
Sí, está diseñado para sistemas de 6, 10, 11 y 12 kV. El nivel de aislamiento nominal es de 12/42/75 kV para la versión de 10/11 kV. Consulte a fábrica para verificar la aplicación específica.
Q2: ¿Qué clase de exactitud se requiere para mediciones de facturación?
Se recomienda la clase 0,2 para aplicaciones de medición precisa. Esta clase garantiza una alta precisión en secundarios de 0,1/√3 kV. Solicite la calibración de fábrica al realizar el pedido.
Q3: ¿Cómo solicitar una potencia nominal superior a la máxima de 350 VA?
La potencia máxima estándar es de 350 VA. Si sus requisitos exceden este límite, se requiere un acuerdo técnico personalizado. Contacte con nuestro departamento de ventas para evaluar su solicitud.
Q4: ¿Dónde se debe instalar este transformador de tensión monofásico?
El equipo está diseñado exclusivamente para instalación en interiores. Opera correctamente en un rango de temperatura ambiente de -25 °C a +40 °C. Verifique que el tablero de distribución cumpla estas condiciones.
Q5: ¿Bajo qué normas internacionales se fabrican estos transformadores inductivos de tensión?
Cumplen estrictamente con las normas IEC 61869-3 e IEC 61869-1. También se adhieren a los estándares nacionales GB/T 20840.3-2013 y GB/T 20840.1-2010. Revise el certificado de tipo en la documentación técnica.
Q6: ¿Cuándo se realizan las pruebas de fábrica antes del envío?
Las pruebas se rigen por las normativas IEC 61869 aplicables. Los detalles específicos de los ensayos de rutina y de tipo están sujetos a confirmación. Solicite el protocolo de pruebas al departamento comercial.
