기술 파라미터

사용 조건

• 주변 온도: -25°C ~ +40°C
• 설치 환경: 실내

기술 파라미터

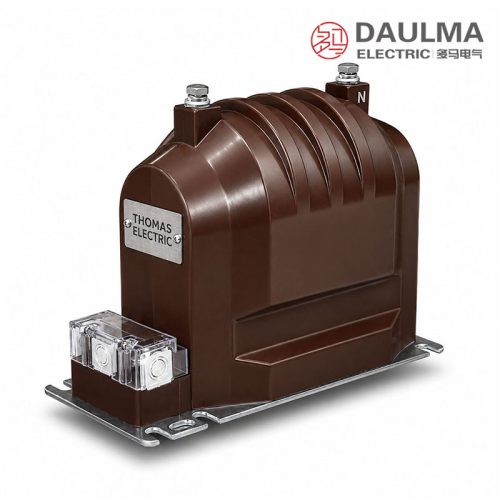

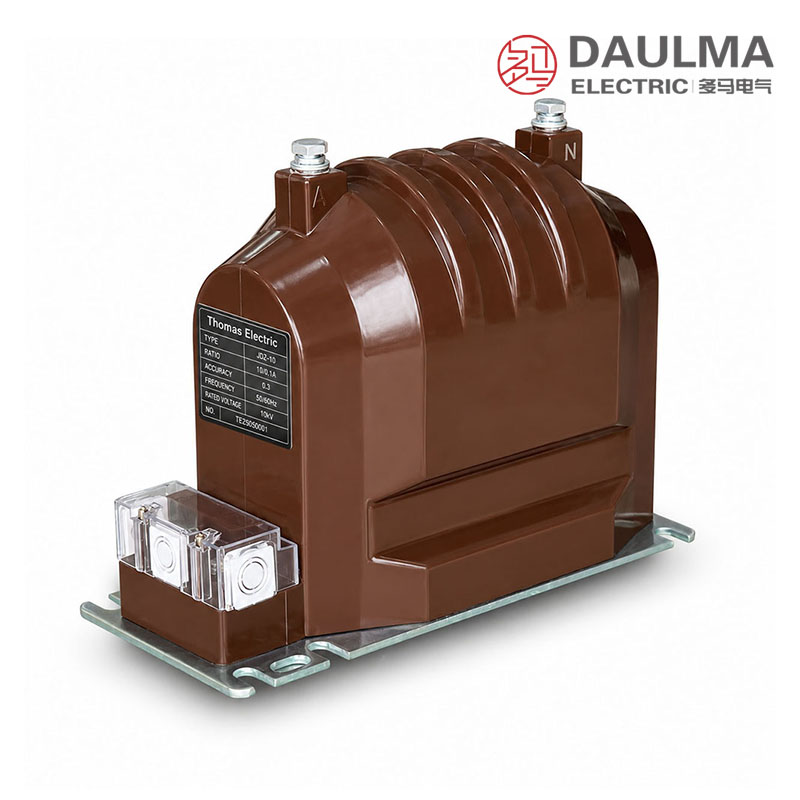

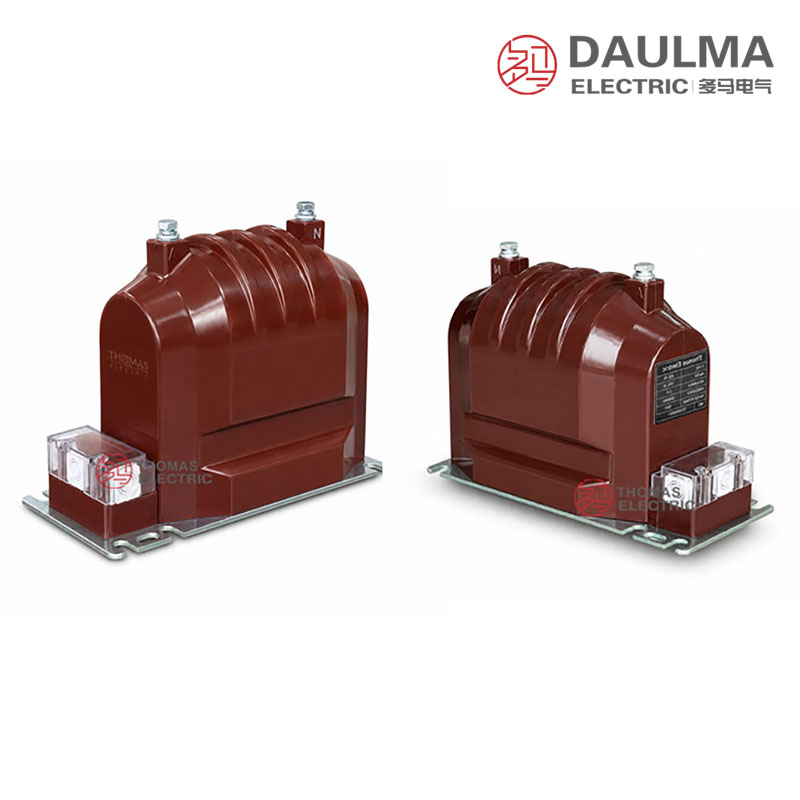

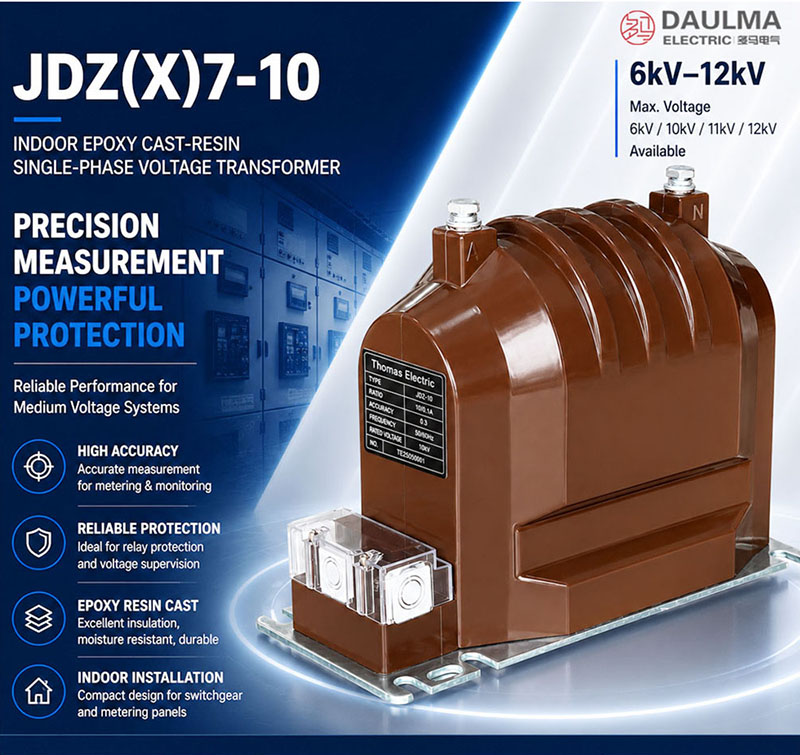

JDZ(X)7-10 / UNEZ7-6/10 시리즈는 6kV, 10kV, 11kV 및 12kV급 시스템용 실내 단상 에폭시 주조식 유도 전압변성기입니다. 주변 온도 범위 -25°C ~ +40°C에서 작동하며, IEC 61869-3, IEC 61869-1, GB/T 20840.3-2013 및 GB/T 20840.1-2010 표준을 준수하고 최대 350VA의 정격 출력을 지원합니다.

설치 및 배선

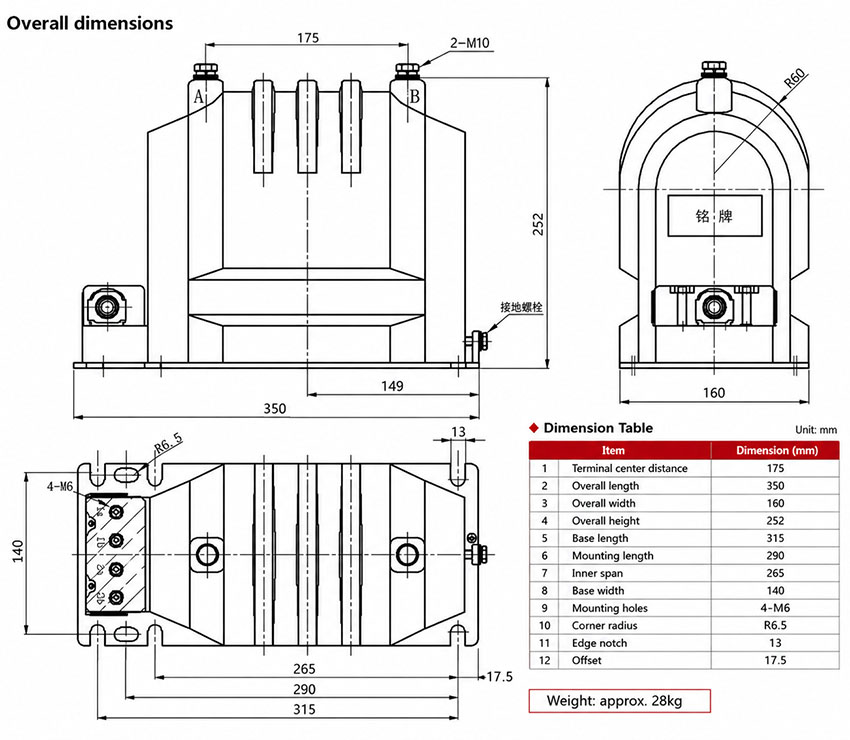

설치 도면

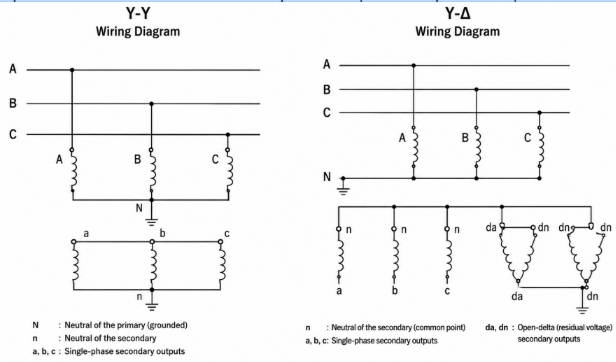

배선도

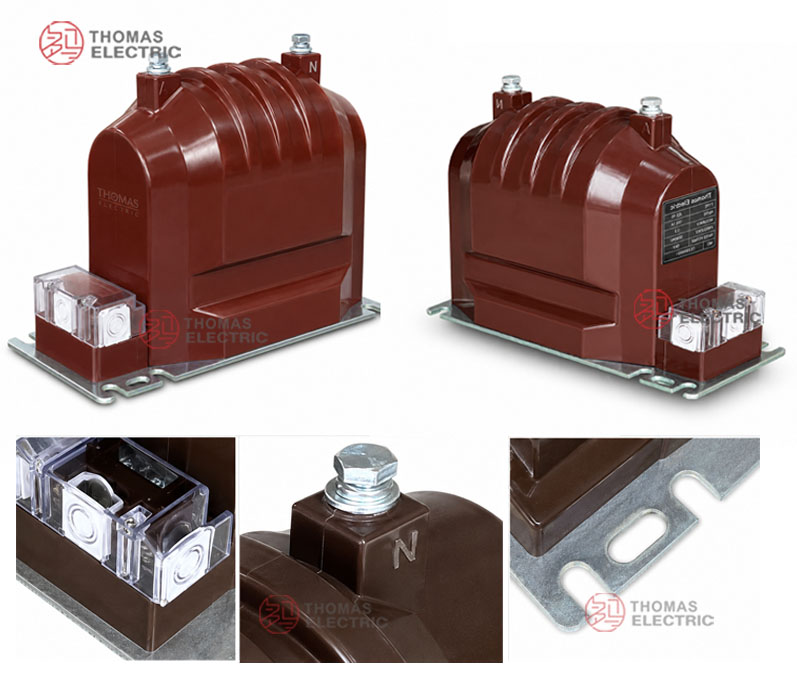

JDZ(X)7-10 및 UNEZ7-6/10 실내 에폭시 주조 전압변성기는 외형 도면에 명시된 바닥 고정홀을 사용하여 실내 스위치기어 내에 설치됩니다. 캐비닛 제작 전 상단 단자 간격, 2차 단자 방향, 접지 지점 위치, 고정홀 간격, 배선 구성 및 유지보수 작업을 위한 충분한 접근 공간을 반드시 확인하세요. V-V 또는 Y-Δ 배선 구성의 경우 승인된 배선도와 대조하여 필요한 VT 수량 및 단자 연결을 확인하세요.

선정 및 자주 묻는 질문

선택 가이드

• 계측, 보호 또는 제어를 위한 표준 저전압 출력이 필요한 단상 실내 애플리케이션에는 JDZ(X)7-10을 선택하세요.
• 잔류 전압 또는 보조 권선 기능이 필요할 경우 JDZ 대신 JDZX를 선택하고, 주문 전 단자 배선도를 반드시 확인하세요.
• 시스템 전압, 접지 방식 및 보호 요구사항에 따라 2대의 V-V 배선 또는 3대의 Y-Δ 배선을 사용하세요.
• 기본 모델명이 JDZ(X)7-110이라 하더라도 프로젝트 사양에 따라 전압 등급(10kV, 11kV 또는 12kV) 및 절연 레벨을 반드시 확인하세요.
• 작동 중 2차 회로가 단락되지 않도록 주의하고, 설계에 따라 적절한 2차 보호 장치를 포함시키세요.

자주 묻는 질문

Q1: JDZ(X)7-10 / UNEZ7-6/10 전압변성기의 계측용과 보호용 애플리케이션에서 정확도 등급과 정격 출력을 어떻게 선택해야 하나요?

수익 계량의 경우 정확도 등급 0.2 또는 0.5를 지정하고, 연결된 계량기 부하(예: 15–30 VA)와 일치하는 정격 출력을 선택하세요. 부하를 초과하면 정확도가 저하됩니다. 계전 보호의 경우 고장 상태에서 2차 전압이 낮아질 때도 성능을 확보하기 위해 등급 3P 또는 6P와 충분한 출력(일반적으로 60 VA)을 사용하세요. 변성기의 최대 출력은 350 VA이지만, 이 한계 근처에서 운전하면 정확도와 열적 안정성이 저하됩니다. 항상 전체 2차 부하(배선 저항 포함)를 검증하여 IEC 61869-3에 따른 선택된 정확도 등급의 정격 출력을 초과하지 않도록 하세요.

Q2: JDZ(X)7-10 시리즈의 JDZ와 JDZX 변종 간 주요 차이점은 무엇이며, 시스템 설계에 어떤 영향을 미치나요?

JDZ 모델은 상-지간 측정을 위한 단일 2차 권선(예: 0.1/√3 kV)만 제공하는 반면, JDZX 변종은 접지 시스템에서 잔류 전압 검출을 위한 추가 3차 권선(예: 0.1/3 kV)을 포함합니다. 이는 Y-Δ 구성에서 지락 보호에 필수적입니다. 잘못된 변종을 선택하면 보호 체계가 무력화되며, JDZ는 영상 전압 모니터링을 지원할 수 없습니다. 구매 시 단자 배선도 및 권선비를 반드시 확인하세요. 예를 들어, 10/√3 : 0.1/√3 : 0.1/3 비율은 보조 출력이 있는 JDZX형임을 나타냅니다.

Q3: UNEZ7-10과 같은 실내 스위치기어용 에폭시 주조 VT 설치 시 성능 또는 안전을 저해하는 일반적인 오류는 무엇인가요?

일반적인 오류는 다음과 같습니다: (1) 2차 회로를 단일 지점에서 접지하지 않아 접지 루프 및 측정 오차 발생; (2) 시운전 중 2차 단자를 단락시켜 코어 포화 및 절연 손상 유발; (3) 1차 단자 주변 간격 부족으로 10–12kV급의 42/75 kV BIL 하에서 플래시오버 발생; (4) 2차 단자 방향 오류로 접근성 저하 또는 아크플래시 안전 구역 위반. IEC 61439-2에 따라 제조사의 외형 도면을 참조하여 고정홀 간격, 접지 러그 위치 및 단자 접근성을 반드시 확인하세요.

Q4: 11kV 또는 12kV 시스템에 JDZ(X)7-10을 지정할 때 절연 레벨 정격(예: 12/42/75 kV)을 어떻게 해석해야 하나요?

절연 레벨 표기 “12/42/75 kV”는 최고 시스템 전압(12 kV), 번개 충격 내전압(75 kV 피크), 공주파 내전압(42 kV RMS, 1분)을 의미합니다. IEC 시장에서 일반적인 11kV 시스템의 경우 장비용 최고 전압이 일반적으로 12 kV이므로 충분한 여유를 제공합니다. 그러나 12kV 시스템(일부 북미 또는 산업용 애플리케이션)의 경우 IEC 60071-1에 따라 12 kV “Ur”이 시스템의 최대 운전 전압과 일치하는지 반드시 확인하세요. 호환성을 가정하지 말고, Ur, Ud, Up을 현지 계통 규정과 대조하여 검증하세요.

Q5: JDZ(X)7-10을 6kV, 10kV, 11kV, 12kV 시스템 간에 상호 교체 사용할 수 있나요? 재검증이 필요한 파라미터는 무엇인가요?

아니요. 기계적 외형은 유사할 수 있으나 각 전압 등급별로 별도의 전기적 파라미터가 필요합니다. 6kV 제품은 7.2/32/60 kV 절연 레벨과 6/√3 : 0.1/√3 비율을 가지는 반면, 10kV 이상 제품은 12/42/75 kV 절연과 10/√3 : 0.1/√3 비율을 사용합니다. 검증 없이 교체하면 절연 파손 또는 비정확한 스케일링 위험이 있습니다. 반드시 다음을 재확인하세요: (1) 전압비, (2) IEC 60071 기준 절연 레벨, (3) 2차 부하 호환성, (4) 실제 운전 전압에서의 정확도 등급. 11kV와 12kV 간에도 일부 설계에서는 2차 전압(0.11 kV 대 0.1 kV)이 다릅니다.

Q6: UNEZ7-6과 같은 에폭시 주조 VT의 장기 서비스에서 엔지니어가 모니터링해야 할 유지보수 방법 및 고장 징후는 무엇인가요?

에폭시 주조 VT는 최소한의 유지보수가 필요하지만 다음 항목을 정기적으로 점검해야 합니다: (1) 수지 몸체 표면의 트래킹 또는 탄화(오염 또는 부분 방전 징후); (2) 느슨한 2차 단자로 인한 간헐적 측정값; (3) 부하 사이클 중 열화상 카메라로 확인한 비정상 발열; (4) 0.5급 제품의 비율 오차 ±0.5% 이상 드리프트. 고체 절연 특성상 정기적 유전시험은 불필요하며, 물리적 손상 의심 시에만 수행하세요. 균열, 습기 침입 또는 타는 냄새 발생 시 즉시 교체해야 하며, 내부 고장은 수리 불가능합니다.

Q7: JDZ11-10/185 모델의 350 VA 최대 출력 정격이 다기능 애플리케이션의 구매 결정에 어떤 영향을 미치나요?

350 VA 최대 출력은 정확도 정격 부하가 아닌 열적 용량을 나타냅니다. 계측(0.5급, 30 VA)과 보호(3P급, 60 VA)를 별도 권선에서 동시에 사용할 경우, 총 부하는 350 VA 집계가 아닌 각 권선의 정격 출력 내에서 유지되어야 합니다. 엔지니어가 350 VA를 단일 권선에서 사용 가능한 것으로 오해하는 경우 구매 오류가 발생합니다. 실제로 일반적인 정격 출력은 정확도 등급당 15–60 VA입니다. 총 부하가 정격을 초과하면 정확도 저하 또는 열 과부하가 발생합니다. 별도 정격 권선이 있는 이중 2차 모델을 지정하고 IEC 61869-3 부록 C에 따라 부하 계산을 검증하세요.

Q8: IEC 외 비표준 전압비 또는 인증이 필요한 국제 프로젝트의 경우 어떤 맞춤 옵션이 제공되나요?

제조사는 다음 맞춤 옵션을 제공합니다: (1) 비표준 비율(예: 11kV 시스템용 11/√3 : 0.11/√3); (2) 이중 정확도 등급(예: 별도 2차 권선에 0.2/3P); (3) 대체 2차 전압(110 V, 115 V); (4) 확장 온도 정격(-40°C ~ +55°C); (5) ANSI C57.13, KEMA, SABS 등 인증. 비표준 제작의 경우 리드타임이 4–8주 증가하며 최소 주문 수량이 적용될 수 있습니다. 납기 지연 또는 규정 미충족을 방지하기 위해 RFQ 시 IEC 61869-3, GB/T 20840 또는 현지 표준을 참조한 완전한 기술 명세서를 반드시 제공하세요.

Frequently Asked Questions

Q1: 이 전압변성기를 11kV 배전반에 사용할 수 있습니까?

네, 프로젝트 확인을 전제로 사용 가능합니다. 10kV, 11kV 및 12kV급 실내 시스템에 적용되며 IEC 표준을 준수합니다. 적용 전 시스템 전압을 명시하여 공장 확인을 받으시기 바랍니다.

Q2: 계측용으로 어떤 정확도 등급을 선택해야 합니까?

계측용으로는 0.2 또는 0.5 등급을 선택하십시오. 정격 출력은 각각 15VA 및 30VA이며 최대 출력은 350VA입니다. 상세한 등급별 출력 범위는 제조사에 문의하십시오.

Q3: 실내 설치 시 주변 온도 제한은 어떻게 됩니까?

주변 온도 범위는 -25°C에서 +40°C까지입니다. 에폭시 주조 방식으로 설계되어 실내 환경에 최적화되어 있습니다. 극한 환경 설치 시 사전 기술 검토가 필요합니다.

Q4: 이 에폭시 주조식 변성기는 어떤 국제 표준을 준수합니까?

IEC 61869-3, IEC 61869-1 및 GB/T 20840 표준을 준수합니다. 해당 인증 및 시험 성적서 발급 여부는 주문 시 확인이 필요합니다.

Q5: 정격 출력을 350VA 이상으로 상향 조정할 수 있습니까?

기본 최대 출력은 350VA입니다. 사용자의 요구 데이터가 이 범위를 초과할 경우, 제조사와 구매자 간의 별도 기술 협의가 필요합니다.

Q6: JDZ(X)7-10 시리즈는 어떤 유형의 전압변성기입니까?

6kV~12kV급 시스템용 실내 단상 에폭시 주조식 유도 전압변성기입니다. 스위치기어 및 제어 패널의 전압 계측 및 보호 회로에 사용됩니다.
