Descripción general

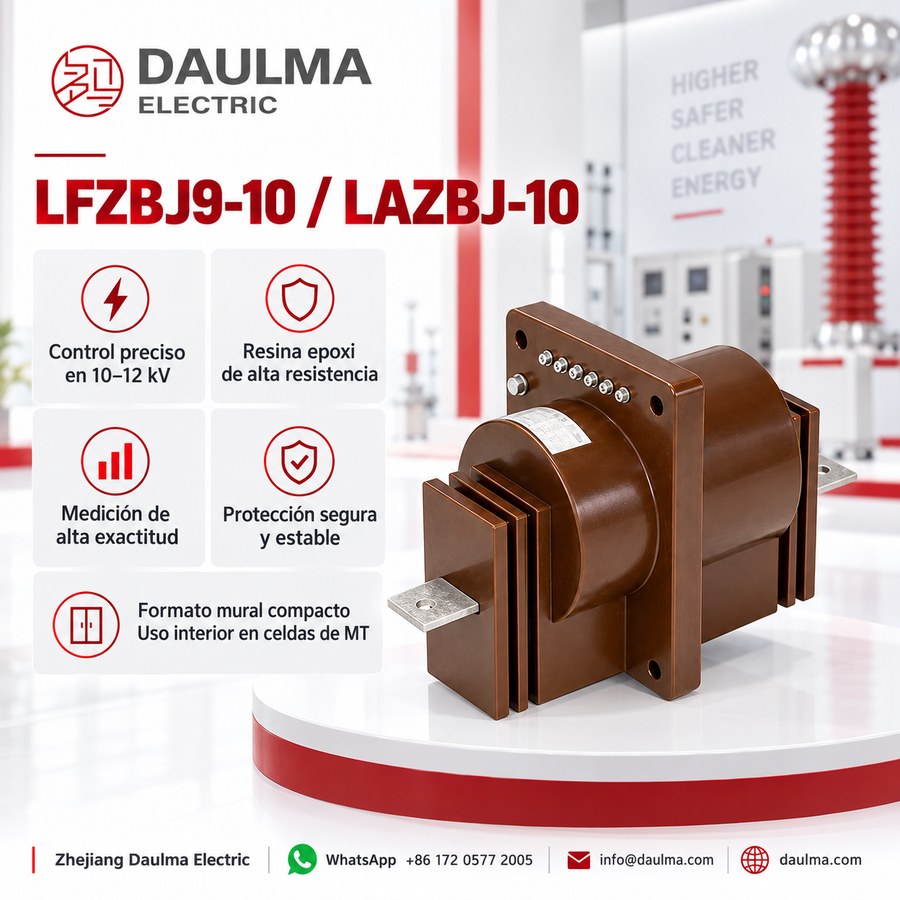

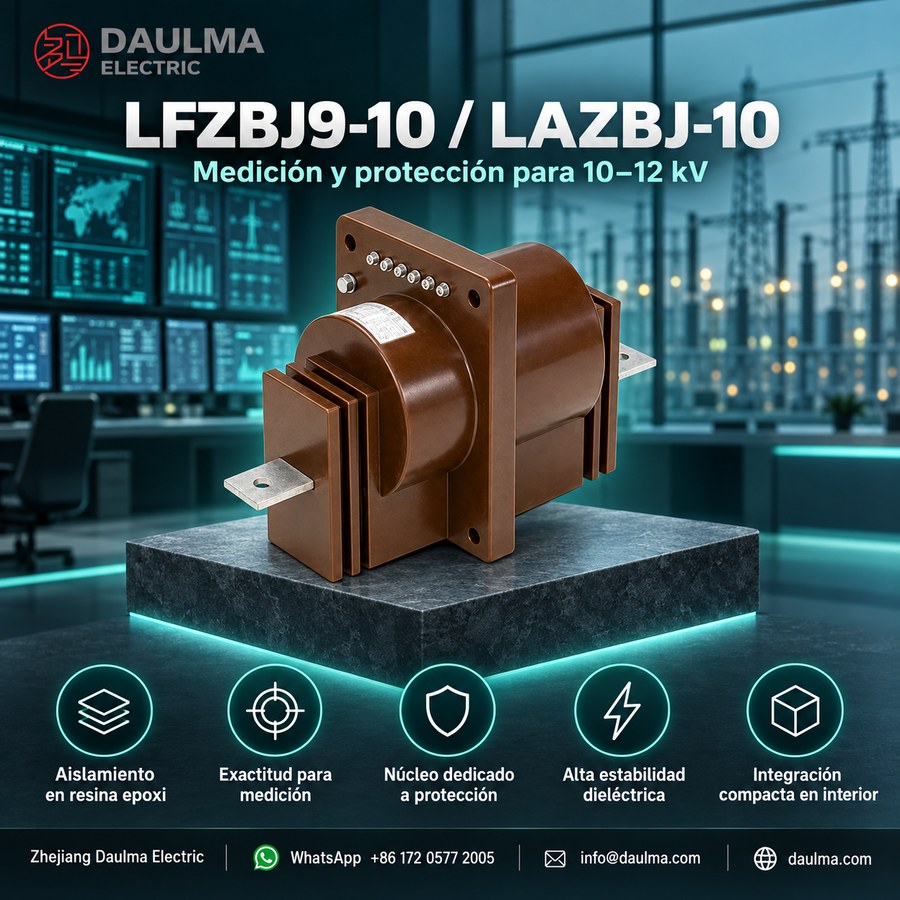

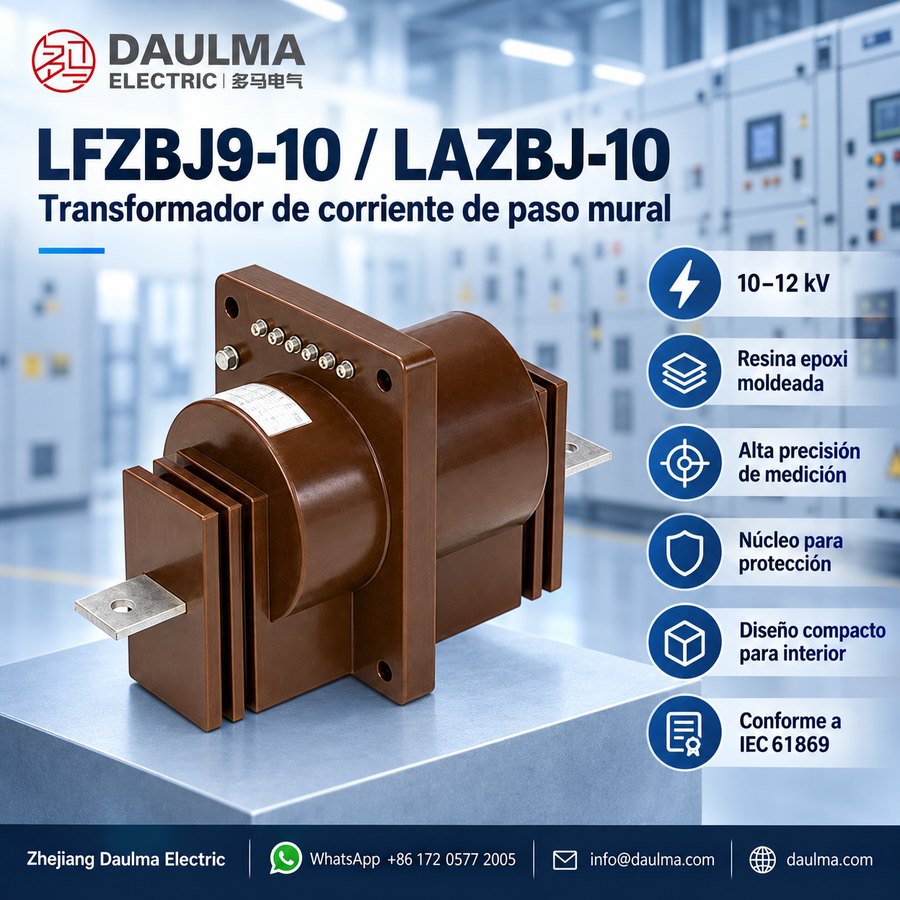

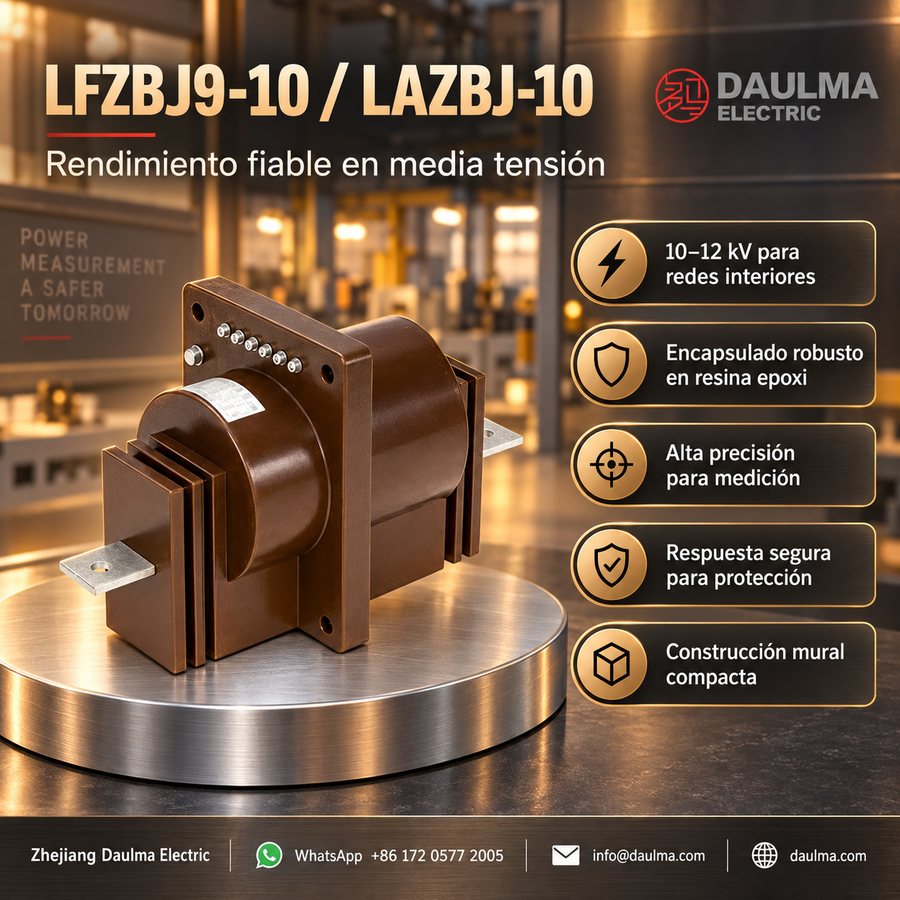

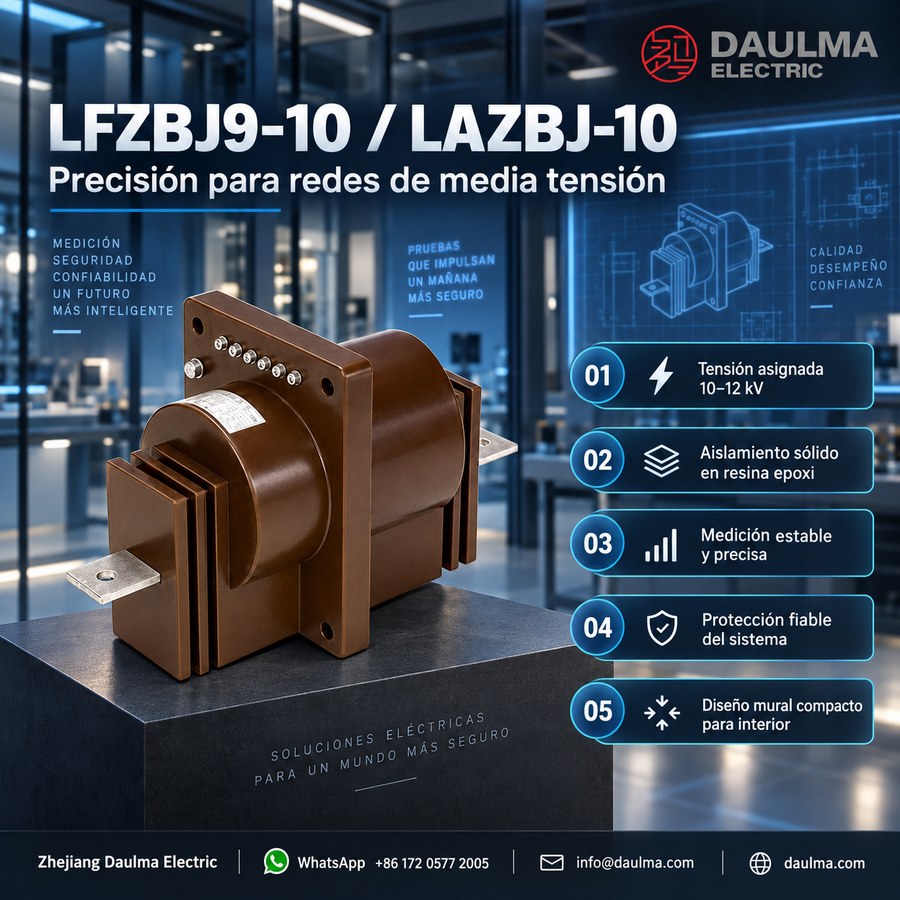

El LFZBJ9-10 / LAZBJ-10 es un transformador de corriente interior, totalmente encapsulado y de paso a través de pared, con aislamiento en resina epoxi moldeada, diseñado para sistemas de corriente alterna de media tensión de clases 10kV, 11kV y 12kV. Cuenta con una estructura compacta en la que el conductor primario atraviesa una abertura central, y el núcleo laminado con el devanado secundario está encapsulado en resina moldeada para garantizar un aislamiento fiable y resistencia mecánica.
Este TC admite clases de precisión tanto para medición (0,2S, 0,5S) como para protección (10P10), lo que lo hace adecuado para medición de energía, monitoreo de alimentadores, protección mediante relés e instrumentación en equipos de distribución interior. Cumple con los requisitos normativos para aplicaciones interiores de media tensión y puede servir como reemplazo moderno de modelos anteriores como LA-10 y LFZ-10, siempre que se confirme compatibilidad eléctrica y dimensional.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV, 11kV, 12kV |
| Nivel de aislamiento nominal | 12/42/75kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente secundaria nominal | 5A o 1A |
| Clases de precisión para medición | 0,2S, 0,2, 0,5S, 0,5 |
| Clase de precisión para protección | 10P10 |
| Ubicación de instalación | Interior |
| Material de aislamiento | Resina epoxi moldeada |
| Configuración primaria | Paso a través de pared (una sola espira) |
| Devanados secundarios | 1 o 2 (medición + protección) |
| Corriente térmica de corta duración | Según IEC 61869-2 |
| Corriente dinámica soportable | Según IEC 61869-2 |
Designación del modelo
- L: Transformador de corriente
- F: Tipo de paso a través de pared / tipo de paso con múltiples espiras construido
- Z: Aislamiento por moldeo en resina epoxi
- B: Disponible clase de protección
- J: Diseño reforzado/mejorado
- 9: Código de secuencia de diseño
- 10: Clase de tensión nominal: clase 10kV
- LAZBJ-10: Designación alternativa del mismo modelo de transformador de corriente interior tipo pared con aislamiento en resina epoxi
Construcción
El LFZBJ9-10 / LAZBJ-10 presenta una estructura totalmente encapsulada de paso a través de pared con aislamiento en resina epoxi moldeada. El conductor primario atraviesa la abertura central sin contacto directo con los componentes secundarios, garantizando aislamiento galvánico entre los circuitos de alta y baja tensión. El núcleo magnético y los devanados secundarios están completamente embebidos en el cuerpo sólido de resina epoxi, lo que proporciona excelente rigidez dieléctrica, robustez mecánica y resistencia a la humedad y la contaminación en entornos interiores. Esta construcción en resina moldeada elimina la necesidad de mantenimiento del aislamiento externo y mejora la fiabilidad operativa a largo plazo bajo condiciones normales de celdas de media tensión interiores.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clases 10kV, 11kV y 12kV
- Frecuencia nominal: 50Hz / 60Hz
- Temperatura ambiente: normalmente de -5°C a +40°C, salvo especificación contraria
- Ambiente de instalación: debe estar libre de vibraciones severas, gases corrosivos, medios explosivos, polvo conductor, contaminación grave y condensación anormal.
- Condiciones especiales: Para instalaciones en gran altitud, zonas costeras, ambientes húmedos, alta contaminación o sustitución, se recomienda confirmación técnica antes de realizar el pedido.
Parámetros técnicos
Los modelos LFZBJ9-10 y LAZBJ-10 son transformadores de corriente interiores tipo pared con aislamiento en resina epoxi moldeada, diseñados para sistemas de 10kV a 12kV. Operan en un rango estándar de temperatura ambiente de -5°C a +40°C y cumplen con las normas IEC 60044-1, GB1208-1997 y, bajo solicitud, IEC 61869. Las intensidades nominales primarias van desde 20A hasta 400A, con salidas secundarias de 1A o 5A y múltiples combinaciones de clases de precisión para aplicaciones de medición y protección.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA) |
Corriente dinámica nominal (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | 10P10 | ||||
| 20 | 0,2S/10P10 0,2/10P10 0,5S/10P10 0,5/10P10 0,2/0,5/10P10 0,2/10P10/10P10 0,5/10P10/10P10 |
10 | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 | 3 | 7,5 | ||||||
| 40 | 4 | 10 | ||||||
| 50 | 6 | 15 | ||||||
| 75 | 8 | 15 | ||||||
| 100 | 12 | 20 | ||||||
| 150 | 15 | 30 | ||||||
| 200 | 20 | 37,5 | ||||||
| 300 | 32 | 50 | ||||||
| 400 | 36 | 80 | ||||||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LFZBJ9-10 / LAZBJ-10 se instala atravesando la pared del gabinete de celda. El conductor primario o el juego de barras atraviesa la abertura central, mientras que los bornes secundarios son accesibles desde la parte frontal o lateral, según la estructura seleccionada (tipo A, tipo B o sustitución). El montaje se fija mediante pernos alineados con los orificios de fijación especificados, los cuales deben verificarse contra el plano dimensional aprobado antes de la fabricación del gabinete o su modificación.
Selección y preguntas frecuentes
Guía de selección
- Confirme que el LFZBJ9-10 es la versión física requerida. Las referencias de catálogo a modelos LAZBJ-10, LA-10 o LFZ-10 indican posible superposición de aplicación, no intercambiabilidad automática; compare los planos dimensionales y disposiciones de bornes aprobados.
- Seleccione la relación primaria dentro del rango 20A–400A. Defina la relación en función de la carga normal y futura del alimentador, y luego verifique las capacidades térmicas y dinámicas de cortocircuito específicas de dicha relación frente a la corriente de falla calculada del sistema.
- Elija el estándar de corriente secundaria para todo el circuito. Especifique 1A cuando sea ventajosa la reducción de carga en cables o 5A para compatibilidad con instrumentos existentes; los contadores, relés y bloques de prueba deben coincidir.
- Defina cada núcleo secundario por separado. Indique la clase de medición requerida—0,2S, 0,2, 0,5S o 0,5—y si se necesita un núcleo dedicado de protección 10P10, junto con la potencia nominal de cada núcleo.
- Realice una verificación de interfaz de sustitución antes de la fabricación. Confirme el requisito de aislamiento 12/42/75kV, el diámetro de paso del juego de barras, la abertura del panel, los orificios de montaje, el acceso a bornes, la polaridad, la altitud, las condiciones de contaminación y la edición aplicable de la norma.
Preguntas frecuentes
P1: ¿Cuáles son los requisitos ambientales para instalar este transformador de corriente tipo pared?
Instalar en interiores, en ambientes libres de gases corrosivos, medios explosivos y polvo conductor. La temperatura ambiente estándar es de -5°C a +40°C. Contáctenos para aplicaciones en zonas costeras o con alta contaminación.
P2: ¿Qué intensidades nominales primarias están disponibles para el transformador de corriente en resina epoxi LFZBJ9-10?
Las intensidades nominales primarias van desde 20A hasta 400A. Las salidas secundarias están disponibles en configuraciones de 1A o 5A. Especifique sus requisitos exactos de corriente y carga al realizar el pedido.
P3: ¿Cómo se determina la capacidad de soportar cortocircuitos de este transformador de corriente de 12kV?
Las corrientes térmicas de corta duración y dinámicas nominales dependen de la combinación específica de corriente primaria y clase de precisión. Consulte la hoja técnica o confirme las intensidades exactas en kA con nuestro equipo de ingeniería.
P4: ¿Con qué normas internacionales cumple este transformador de corriente interior de media tensión?
El LFZBJ9-10 cumple con las normas IEC 60044-1 y GB1208-1997 de forma estándar. La conformidad con IEC 61869 también está disponible bajo solicitud. Confirme la versión requerida de la norma durante el proceso de adquisición.
P5: ¿Se puede personalizar este transformador de corriente en resina moldeada para instalaciones en gran altitud?
Sí, sujeto a confirmación técnica. Los modelos estándar están diseñados para altitudes normales, pero las condiciones de gran altitud, humedad elevada o sustitución requieren ajustes de diseño específicos. Póngase en contacto con nuestro equipo comercial para soluciones personalizadas.
P6: ¿Cuál es la aplicación principal del transformador de corriente tipo pared LFZBJ9-10?
Está diseñado para medición y protección en celdas de media tensión interiores de 10kV a 12kV. El moldeo en resina epoxi garantiza un aislamiento fiable en instalaciones tipo pared.
P7: ¿Son estos transformadores de corriente compatibles con sistemas eléctricos de 50Hz y 60Hz?
Sí, operan a una frecuencia nominal de 50Hz o 60Hz. Están disponibles múltiples combinaciones de clases de precisión tanto para medición como para protección. Especifique la frecuencia de su sistema al solicitar una cotización.
