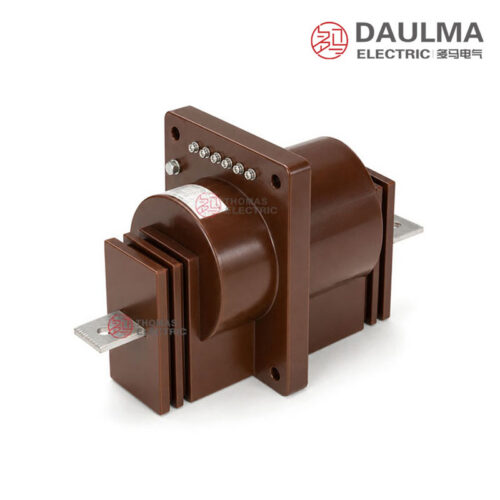

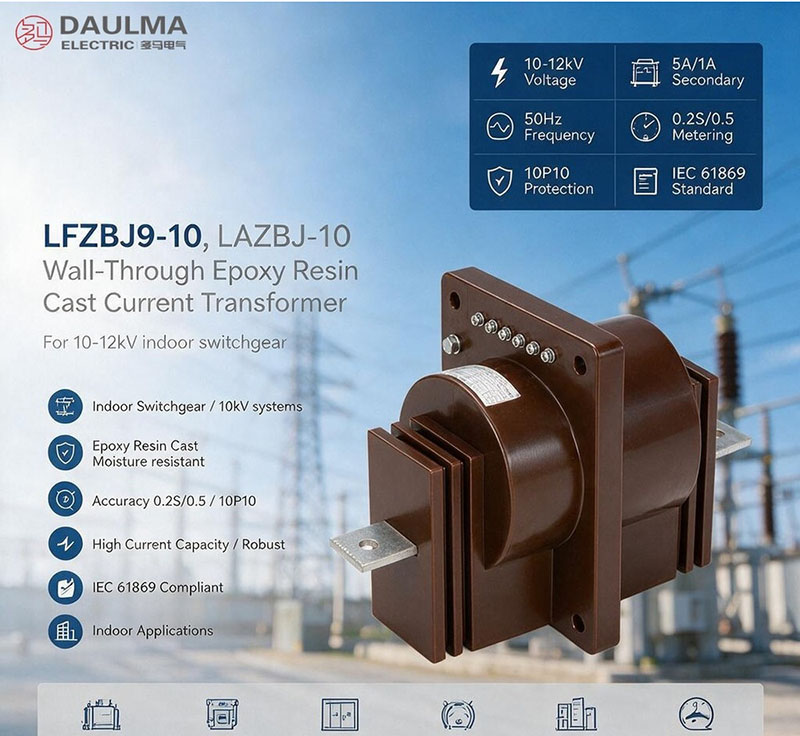

Genel Bakış
LFZBJ9-10 / LAZBJ-10, 10 kV, 11 kV ve 12 kV sınıfı orta gerilimli AC sistemler için tasarlanmış, epoksi reçine döküm yalıtımlı, tamamen kapalı, duvar tipi bir iç mekân akım transformatörüdür. Primer iletkenin merkezdeki delikten geçtiği kompakt yapısı; lamine nüve ve sekonder sargının döküm reçine ile kapsüllenmesi sayesinde güvenilir yalıtım ve mekanik dayanım sağlar.
Bu akım transformatörü hem ölçüm (0,2S, 0,5S) hem de koruma (10P10) doğruluk sınıflarını destekler ve iç mekân dağıtım ekipmanlarında enerji sayaçlaması, besleme izleme, röle koruması ve şalt sahası enstrümantasyonu için uygundur. İç mekân orta gerilim uygulamaları için standart gereksinimlere uyar ve elektriksel ve boyutsal uyumluluk teyit edildiğinde LA-10 ve LFZ-10 gibi eski nesil modellerin modern bir yedeği olarak kullanılabilir.
Temel Değerler Özeti
| Parametre | Değer |
|---|---|
| Gerilim sınıfı | 10 kV, 11 kV, 12 kV |
| Anma yalıtım seviyesi | 12/42/75 kV |
| Anma frekansı | 50 Hz / 60 Hz |
| Anma sekonder akımı | 5 A veya 1 A |
| Ölçüm doğruluk sınıfları | 0,2S, 0,2, 0,5S, 0,5 |

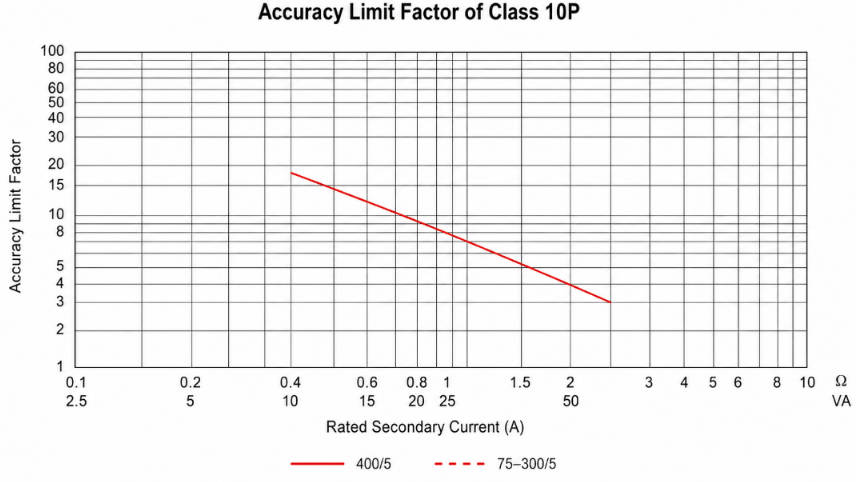

| Koruma doğruluk sınıfı | 10P10 |
| Kurulum yeri | İç mekân |
| Yalıtım malzemesi | Epoksi reçine döküm |
| Primer konfigürasyonu | Duvar tipi (tek sarımlı) |
| Sekonder sargı sayısı | 1 veya 2 (ölçüm + koruma) |
| Termal kısa süreli akım | IEC 61869-2’ye göre |
| Dinamik dayanım akımı | IEC 61869-2’ye göre |

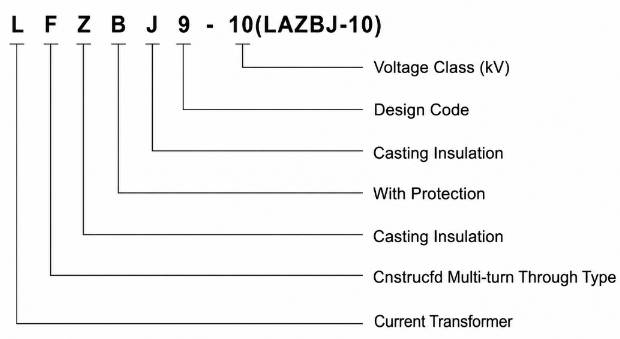

Model Tanımlaması
- L: Akım transformatörü
- F: Duvar tipi / çok sarımlı geçirme tipi
- Z: Epoksi reçine döküm yalıtım
- B: Koruma sınıfı mevcut
- J: Güçlendirilmiş / geliştirilmiş tasarım
- 9: Tasarım sıra kodu
- 10: Anma gerilim sınıfı: 10 kV sınıfı
- LAZBJ-10: Aynı duvar tipi iç mekân epoksi reçineli akım transformatörü serisi için alternatif model tanımlaması

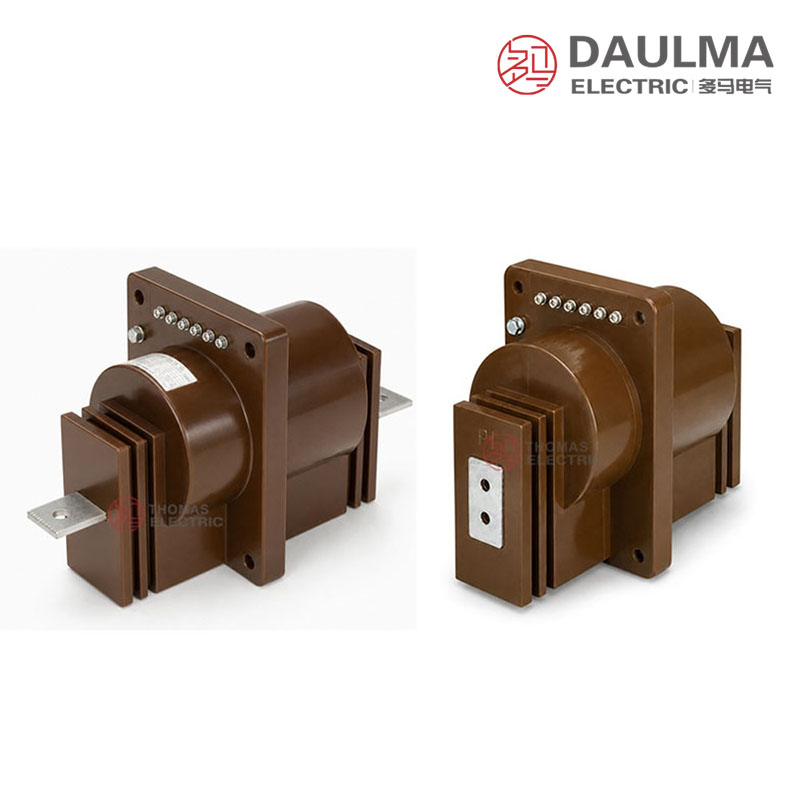

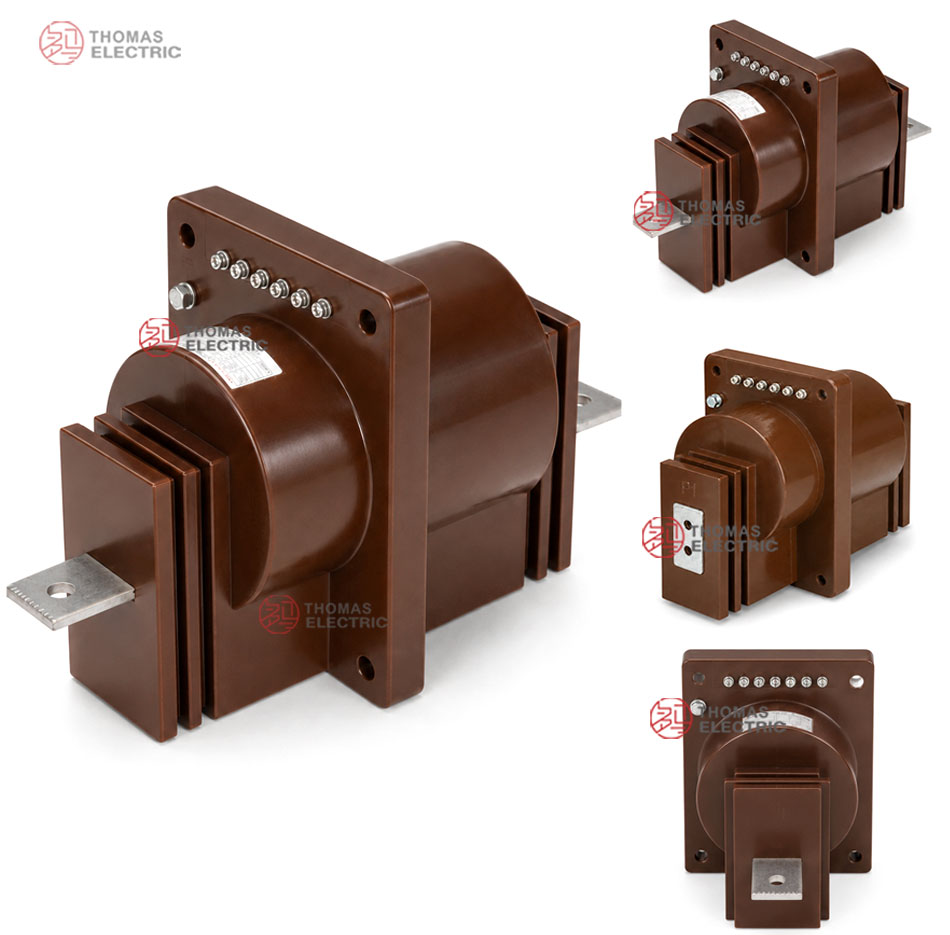

Yapı
LFZBJ9-10 / LAZBJ-10, epoksi reçine döküm yalıtımlı, tamamen kapalı bir duvar tipi yapıya sahiptir. Primer iletken, sekonder bileşenlerle doğrudan temas etmeden merkezdeki delikten geçer; bu da yüksek gerilimli ve alçak gerilimli devreler arasında galvanik izolasyon sağlar. Manyetik nüve ve sekonder sargılar, katı epoksi reçine gövdesinin tamamen içine gömülüdür. Bu yapı, iç mekânlarda nem ve kirlenmeye karşı mükemmel dielektrik dayanım, mekanik sağlamlık ve dayanıklılık sunar. Epoksi reçine döküm yapısı, dış yalıtım bakım ihtiyacını ortadan kaldırır ve normal iç mekân şalt koşullarında uzun vadeli işletme güvenilirliğini artırır.
Teknik parametreler
Çalışma Koşulları
- Kurulum yeri: iç mekân orta gerilimli şalter hücresi
- Sistem gerilimi: 10 kV, 11 kV ve 12 kV sınıfı şebekeler
- Anma frekansı: 50 Hz / 60 Hz
- Ortam sıcaklığı: aksi belirtilmedikçe genellikle -5°C ila +40°C
- Kurulum ortamı: şiddetli titreşim, korozyona neden olan gaz, patlayıcı ortam, iletken toz, yoğun kirlilik ve anormal yoğuşma bulunmamalıdır.
- Özel koşullar: Yüksek irtifa, kıyı bölgesi, nemli, yüksek kirlilikli veya yenileme koşulları için siparişten önce teknik onay önerilir.
Teknik Parametreler
LFZBJ9-10 ve LAZBJ-10, 10 kV–12 kV sistemler için tasarlanmış iç mekân duvar tipi epoksi reçineli akım transformatörleridir. Standart çevre sıcaklığı aralığı -5°C ila +40°C arasında çalışır ve IEC 60044-1, GB1208-1997 ve talep halinde IEC 61869 standartlarına uyar. Primer akım değerleri 20 A ila 400 A aralığında, sekonder çıkışlar 1 A veya 5 A olup ölçüm ve koruma uygulamaları için birden fazla doğruluk sınıfı kombinasyonu mevcuttur.
| Anma Primer Akımı (A) |
Doğruluk Sınıfı Kombinasyonu |
Anma Çıkışı (VA) | Anma Kısa Süreli Termal Akımı (kA) |
Anma Dinamik Akımı (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | 10P10 | ||||
| 20 | 0,2S/10P10 0,2/10P10 0,5S/10P10 0,5/10P10 0,2/0,5/10P10 0,2/10P10/10P10 0,5/10P10/10P10 |
10 | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 | 3 | 7,5 | ||||||
| 40 | 4 | 10 | ||||||
| 50 | 6 | 15 | ||||||
| 75 | 8 | 15 | ||||||
| 100 | 12 | 20 | ||||||
| 150 | 15 | 30 | ||||||
| 200 | 20 | 37,5 | ||||||
| 300 | 32 | 50 | ||||||
| 400 | 36 | 80 | ||||||
Kurulum ve kablo bağlantısı

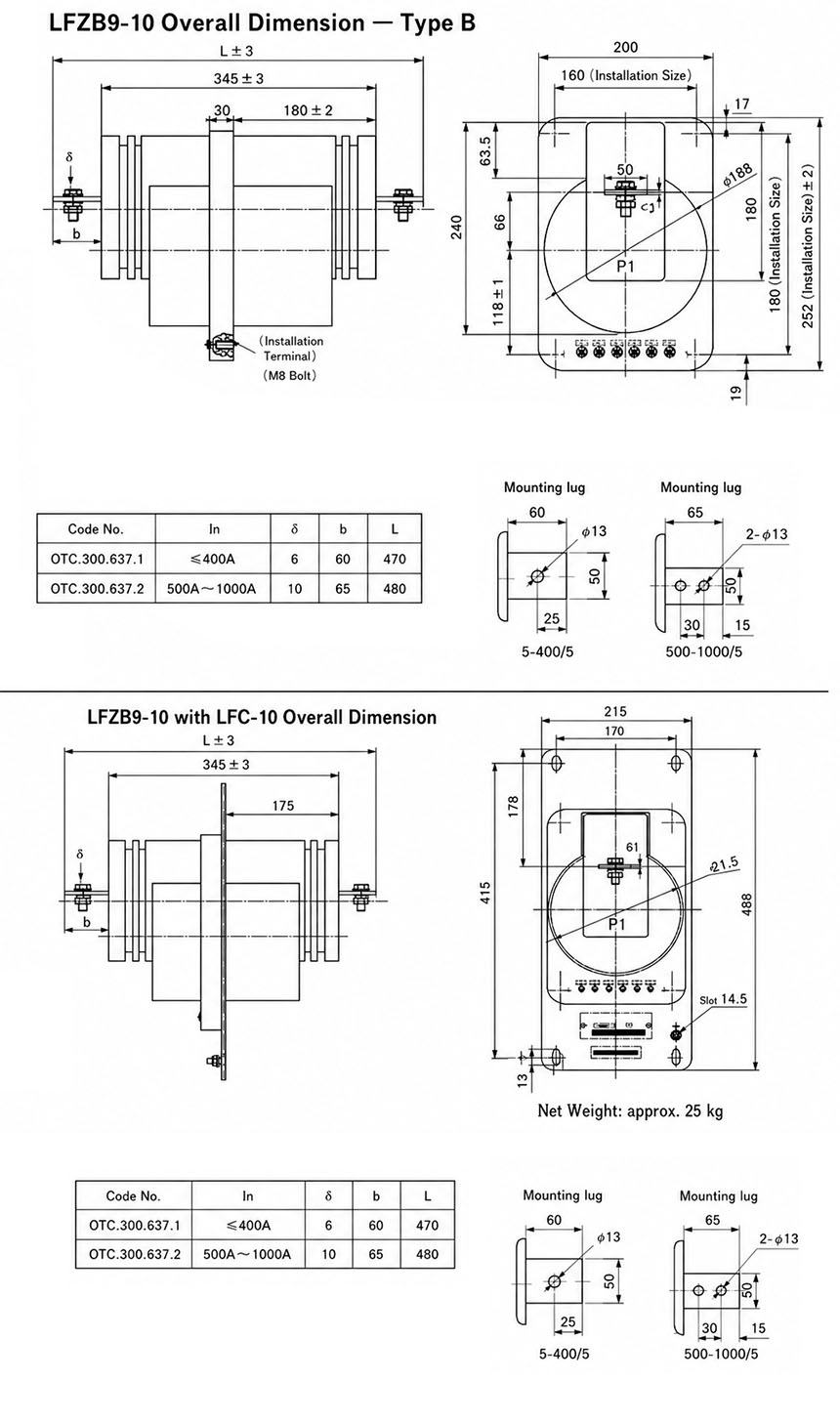

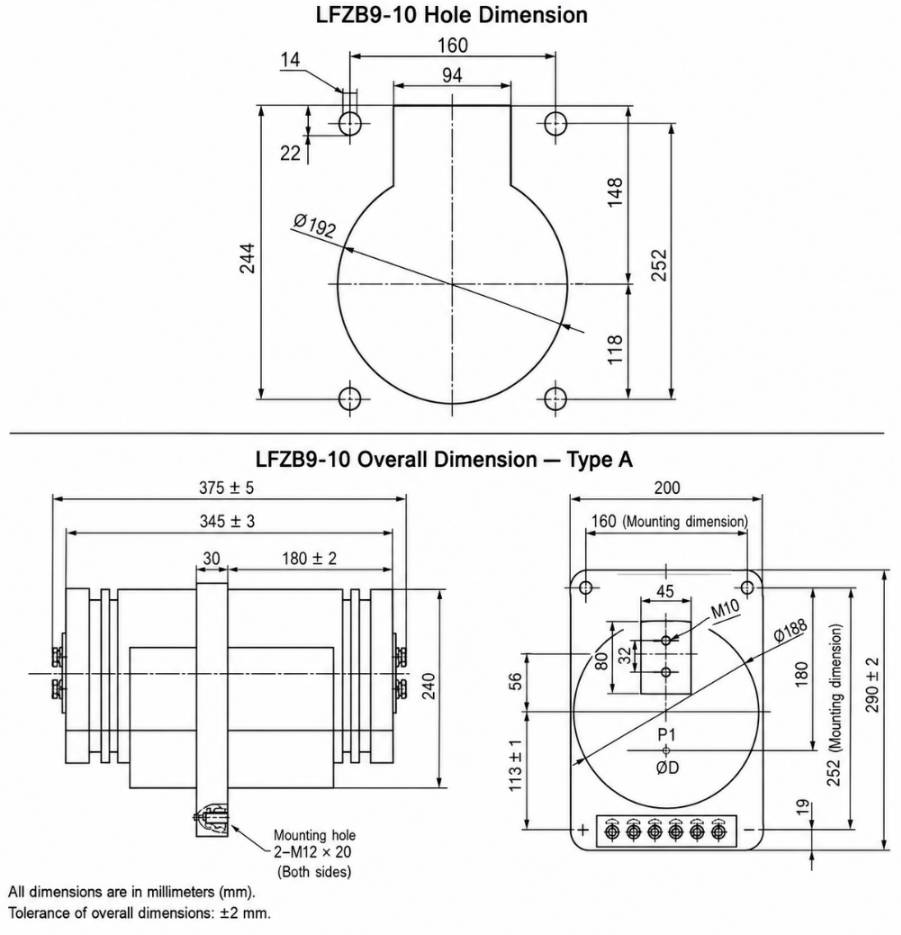

Kurulum Şeması
LFZBJ9-10 / LAZBJ-10 akım transformatörü, şalter hücresi gövdesinin duvarından geçirilerek kurulur. Primer iletken veya bara, merkezdeki delikten geçerken sekonder terminalleri ön veya yandan erişilebilirdir (seçilen yapıya bağlı olarak: A-tipi, B-tipi veya yenileme versiyonu). Montaj, belirtilen montaj delikleriyle hizalanmış cıvatalar kullanılarak yapılır; bu deliklerin kabine imalatı veya yenileme öncesi onaylı boyut çizimine göre teyit edilmesi gerekir.
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- LFZBJ9-10’un gerekli fiziksel versiyon olduğundan emin olun. LAZBJ-10, LA-10 veya LFZ-10’a yapılan katalog referansları, otomatik değiştirilebilirliği değil, muhtemel uygulama örtüşmesini gösterir; onaylı dış hatları ve terminal düzenlerini karşılaştırın.
- 20 A–400 A aralığından primer oranı seçin. Oranı normal ve gelecekteki besleme yüküne göre belirleyin, ardından oran özelindeki kısa süreli termal ve dinamik dayanım değerlerini hesaplanan sistem arıza akımına karşı doğrulayın.
- Tüm devre için sekonder akım standardını seçin. Kablo yükünü azaltmak avantajlıysa 1 A, uyumlu eski enstrümanlar için ise 5 A belirtin; sayaçlar, röleler ve test blokları buna uygun olmalıdır.
- Her sekonder nüveyi ayrı ayrı tanımlayın. Gerekli ölçüm sınıfını—0,2S, 0,2, 0,5S veya 0,5—ve ayrı bir 10P10 koruma nüvesi gerekip gerekmediğini, her nüvenin anma çıkış gücüyle birlikte belirtin.
- Üretimden önce yenileme arayüz kontrolünü tamamlayın. 12/42/75 kV yalıtım gereksinimini, bara açıklığını, pano açılımını, montaj deliklerini, terminal erişimini, polariteyi, irtifayı, kirlilik koşullarını ve geçerli standart sürümünü doğrulayın.
Sık Sorulan Sorular
S1: Bu duvar tipi akım transformatörünün kurulumu için çevresel gereksinimler nelerdir?
Korozyona neden olan gazlar, patlayıcı ortamlar ve iletken toz bulunmayan iç mekânlarda kurulmalıdır. Standart çevre sıcaklığı -5°C ila +40°C arasındadır. Yüksek kirlilikli veya kıyı bölgeleri için bizimle iletişime geçin.
S2: LFZBJ9-10 epoksi reçineli akım transformatörü için hangi primer akım değerleri mevcuttur?
Primer akım değerleri 20 A ila 400 A aralığındadır. Sekonder çıkışlar 1 A veya 5 A konfigürasyonlarında mevcuttur. Sipariş sırasında tam akım ve yük gereksinimlerinizi belirtin.
S3: Bu 12 kV akım transformatörünün kısa devre dayanım kapasitesi nasıl belirlenir?
Anma kısa süreli termal ve dinamik akımlar, belirlediğiniz primer akımı ve doğruluk sınıfı kombinasyonuna bağlıdır. Lütfen teknik veri sayfasına başvurun veya mühendislik ekibimizle kA değerlerini teyit edin.
S4: Bu iç mekân orta gerilimli akım transformatörü hangi uluslararası standartlara uyar?
LFZBJ9-10, standart olarak IEC 60044-1 ve GB1208-1997’ye uyar. Talep üzerine IEC 61869 uyumluluğu da sağlanabilir. İhale sürecinde gerekli standart sürümünü belirtin.
S5: Bu epoksi reçineli akım transformatörü yüksek irtifa kurulumları için özelleştirilebilir mi?
Evet, teknik onaya tabidir. Standart modeller normal irtifalar için tasarlanmıştır; ancak yüksek irtifa, nemli veya yenileme koşulları özel tasarım ayarları gerektirir. Özelleştirilmiş çözümler için satış ekibimizle iletişime geçin.
S6: LFZBJ9-10 duvar tipi akım transformatörünün temel uygulaması nedir?
10 kV ila 12 kV iç mekân orta gerilimli şalter hücrelerinde ölçüm ve koruma amacıyla tasarlanmıştır. Epoksi reçine döküm yapısı, duvar tipi kurulumlarda güvenilir yalıtım sağlar.
S7: Bu akım transformatörleri hem 50 Hz hem de 60 Hz güç sistemleriyle uyumlu mudur?
Evet, anma frekansı 50 Hz veya 60 Hz olarak çalışabilir. Hem ölçüm hem de koruma için birden fazla doğruluk sınıfı kombinasyonu mevcuttur. Teklif talebinde sistem frekansınızı belirtin.
Sıkça Sorulan Sorular
Q1: Bu 10kV akım trafosu 11kV şebekelerde kullanılabilir mi?
Evet, proje onayına tabidir. 10kV, 11kV ve 12kV iç mekân şalter hücreleri için uygundur. Sistem gerilimini sipariş sırasında belirtiniz.
Q2: Nemli veya kirlilik içeren ortamlarda bu trafo nasıl kullanılır?
Standart model sadece iç mekân (-5°C ila +40°C) içindir. Yüksek nemli veya kirlilikli ortamlar için özel teknik onay almanız gerekir. Detaylar için iletişime geçiniz.
Q3: Ölçüm ve koruma için hangi doğruluk sınıfı seçilmeli?
Doğruluk sınıfı kombinasyonları projenize göre belirlenir. Sekonder çıkışlar 1A veya 5A olup, ölçüm ve koruma uygulamaları için uygun sınıflar fabrika tarafından yapılandırılır.
Q4: Kısa devre koşullarında termal ve dinamik dayanım nedir?
Anma kısa süreli termal ve dinamik akım değerleri primer akım aralığına (20A-400A) göre değişir. Kesin değerler için teknik veri föyünü inceleyiniz veya fabrikaya sorunuz.
Q5: Üretimde hangi uluslararası standartlar ve sertifikalar geçerlidir?
Ürünler IEC 60044-1, GB1208-1997 ve talep üzerine IEC 61869 standartlarına uygun üretilir. Spesifik sertifika gereksinimleriniz için sipariş öncesi teknik teyit alınız.
Q6: Yüksek irtifa veya kıyı bölgesi için özelleştirme yapılabilir mi?
Evet, yüksek irtifa ve kıyı bölgesi gibi özel koşullar için özel tasarım yapılabilir. Bu durumlar için sipariş öncesinde mutlaka teknik onay alınız.
Q7: Daulma duvar tipi akım trafosu ne gibi sistemlerde kullanılır?
Bu iç mekân akım transformatörü, 10-12kV orta gerilim şalter hücrelerinde ölçüm ve koruma amacıyla kullanılır. Epoksi reçine yalıtkanlığı yüksek güvenlik sağlar.
