Technical Parameters

Kondisi Layanan

• Instalasi: Luar ruang (gardu induk/situs industri/titik metering utama)
• Ketinggian: ≤1000 m standar; ketinggian lebih tinggi berdasarkan permintaan
• Suhu: Sesuai batas luar ruang terendam minyak GB; ekstrem untuk dispesifikasikan
• Kelembapan: Luar ruang tahan kelembapan/dilindungi breather
• Kondisi situs: Tidak korosif, tidak eksplosif, getaran/impact rendah
• Petir: Arrester ZnO diperlukan dalam jarak 1 m dari unit

Parameter Teknis

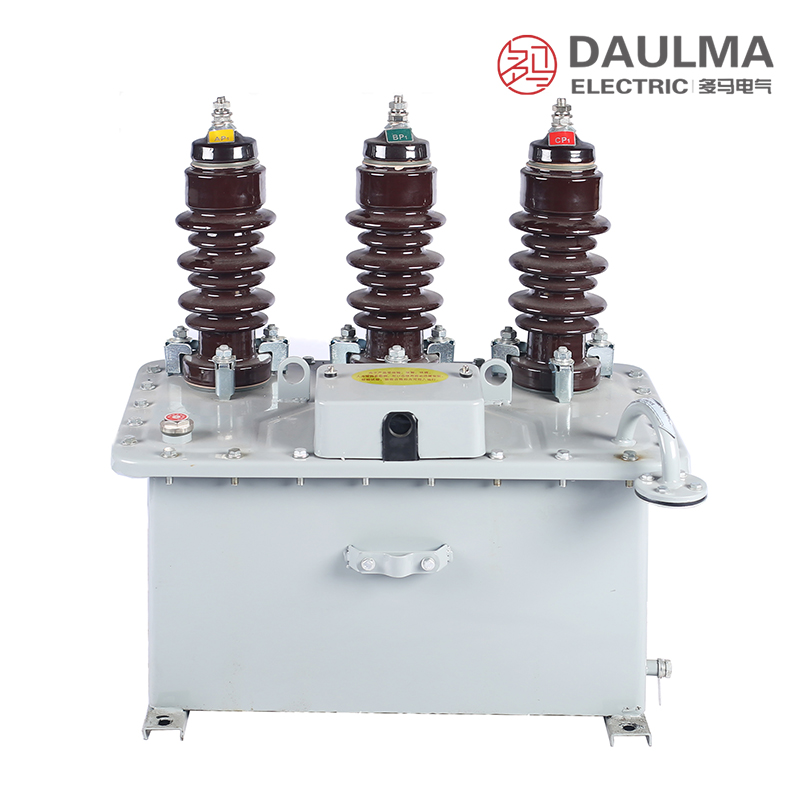

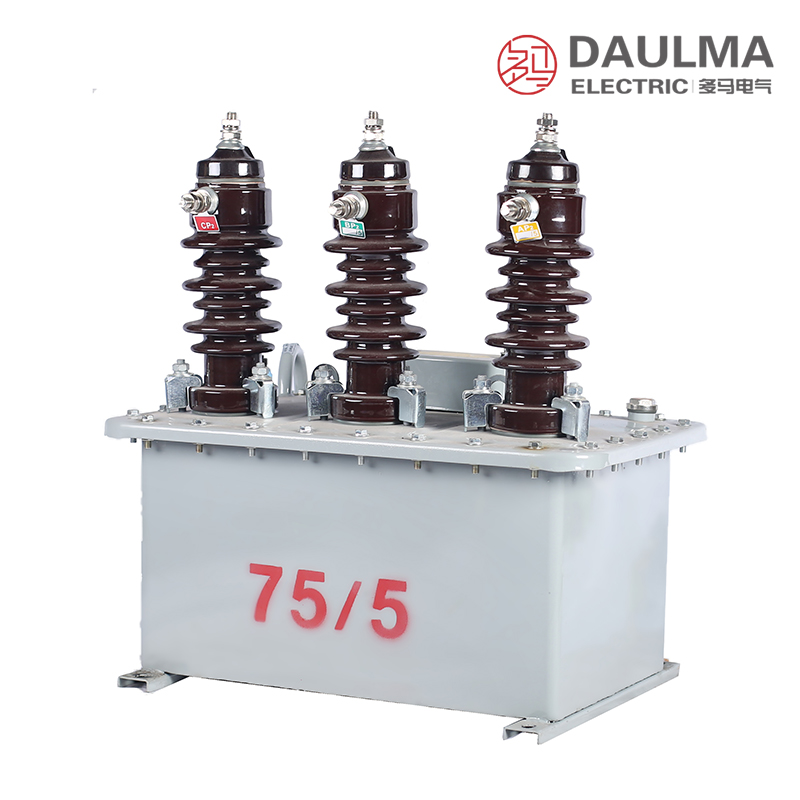

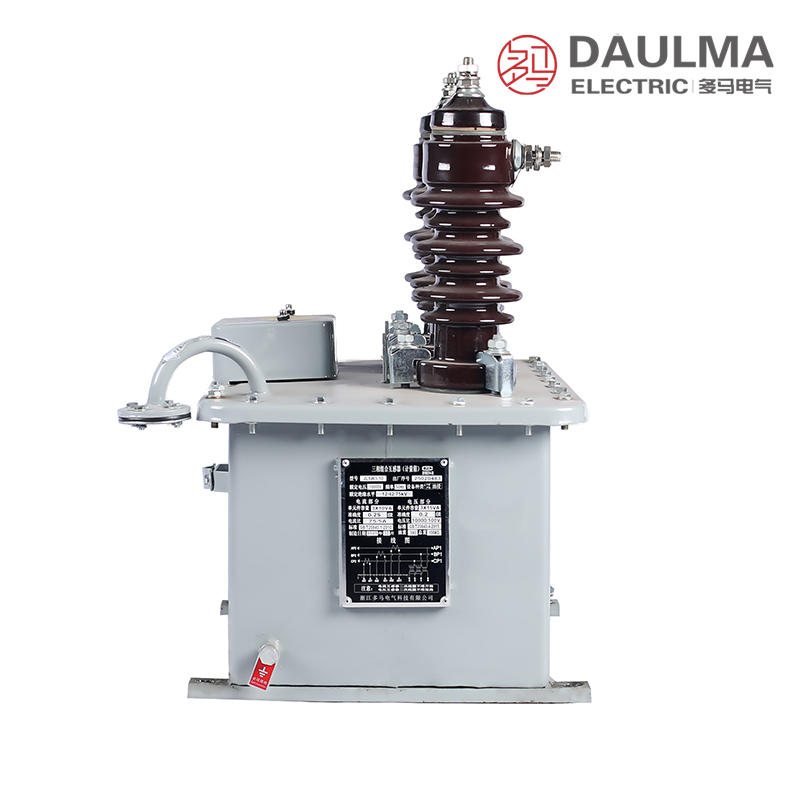

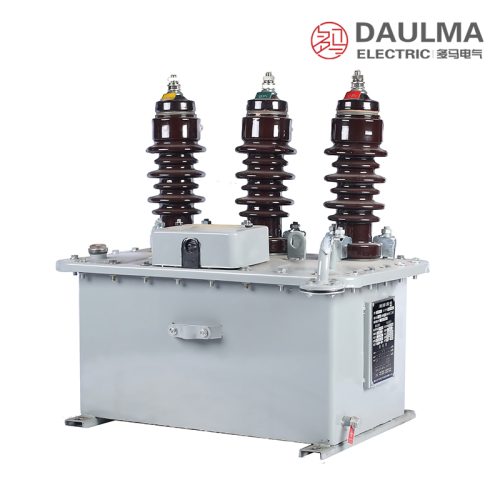

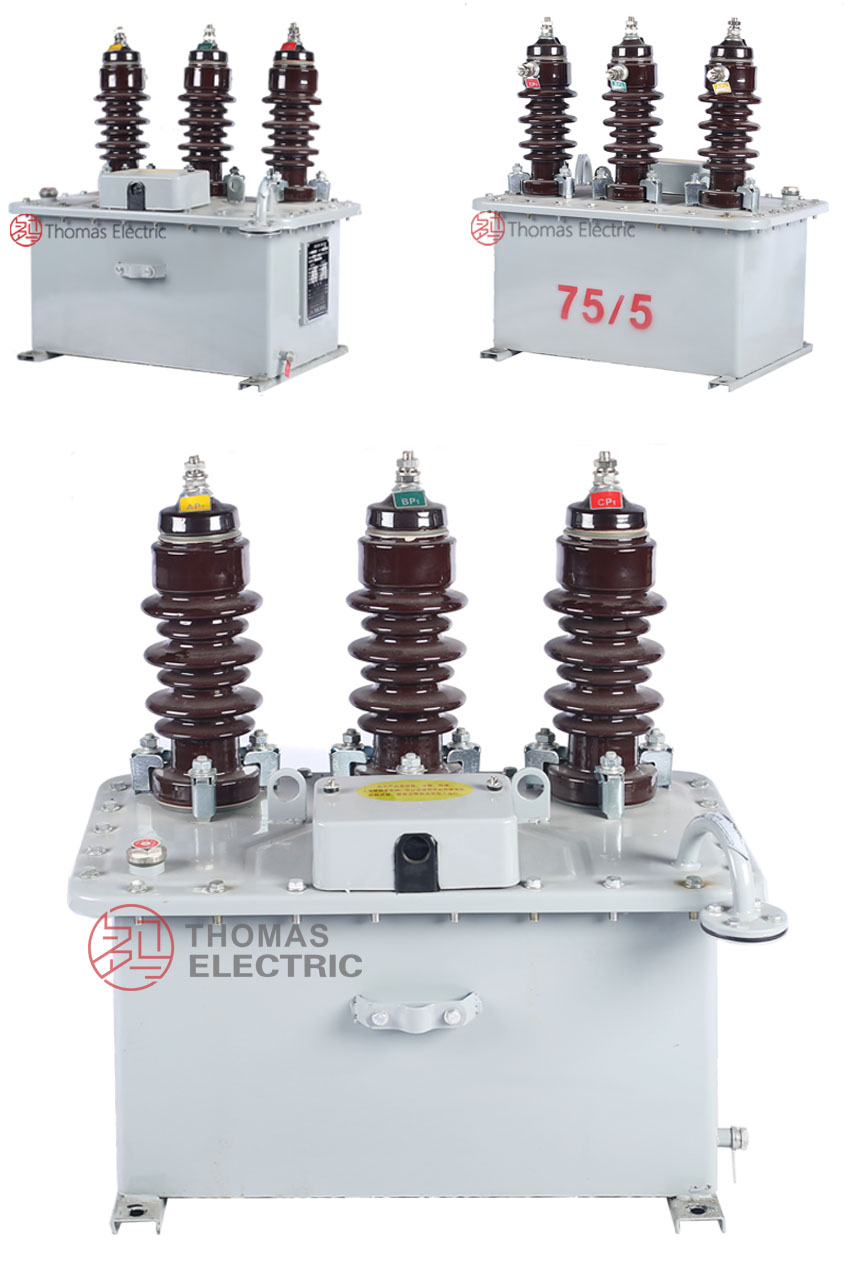

JLSW3-10 adalah trafo instrumen gabungan tiga fase terendam minyak kelas 10 kV untuk sistem AC 50/60 Hz. Unit ini dilengkapi dengan CT elektromagnetik dan PT satu fase dalam koneksi Y/Y, dengan rasio transformasi yang dapat dikustomisasi, kelas akurasi hingga 0,2/0,2S, dan kepatuhan terhadap standar seri GB 20840. Dirancang untuk ketinggian hingga 1000 m dan rentang suhu luar ruang standar sesuai spesifikasi GB.

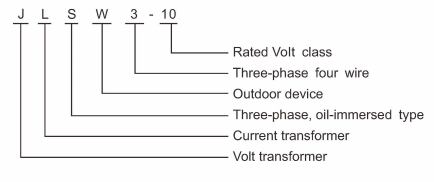

Varian Model

Installation & Wiring

Dimensi Outline

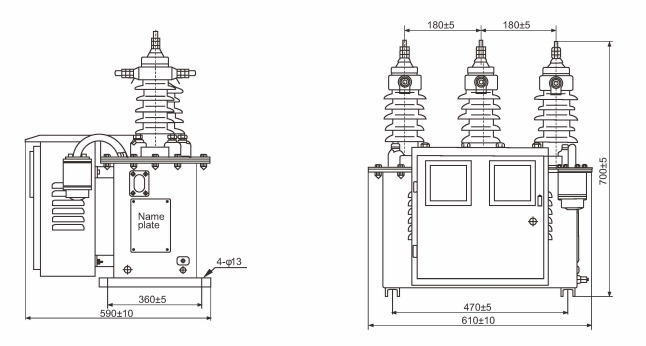

Dimensi outline dan detail pemasangan untuk trafo instrumen gabungan terendam minyak luar ruang 10kV JLSW3-10 disediakan dalam gambar dimensi di atas. Pastikan ruang yang memadai dialokasikan selama instalasi untuk mengakomodasi ukuran fisik unit dan untuk memungkinkan jarak aman yang tepat.

Selection & FAQs

Panduan Pemilihan

• Tentukan kelas tegangan sistem (6 kV atau 10 kV) sesuai dengan persyaratan jaringan lokal.
• Tentukan rasio transformasi PT dan CT untuk metering dan proteksi tiga fase yang akurat.
• Pilih kelas akurasi yang sesuai (0,2 atau 0,2S untuk metering; inti proteksi jika diperlukan) sesuai spesifikasi proyek.
• Konfirmasi beban nominal (VA) untuk lilitan sekunder PT dan CT agar sesuai dengan instrumentasi yang terhubung.
• Berikan detail lingkungan operasi termasuk ketinggian, rentang suhu, kelembapan, dan tingkat polusi untuk rating isolasi yang tepat.
• Indikasikan kebutuhan kustomisasi seperti rasio khusus, versi presisi tinggi, atau integrasi dengan meter energi pada tahap pemesanan.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih rasio transformasi CT dan PT serta kelas akurasi yang benar untuk metering revenue pada gardu luar ruang 10 kV menggunakan JLSW3-10?

Untuk metering kelas revenue sesuai GB/T 20840.2–2014 dan GB/T 20840.3–2013, tentukan kelas akurasi CT 0,2S (bukan hanya 0,2) untuk memastikan presisi tinggi pada arus beban rendah (misalnya, 1%–120% dari arus nominal). Akurasi PT harus 0,2 untuk pengukuran tegangan. Pilih rasio CT berdasarkan arus beban maksimum yang diharapkan (misalnya, 600/5 A untuk penyulang 10 MVA pada 10 kV ≈ 577 A), dengan memastikan beban meter yang terhubung (biasanya 2,5–10 VA) tidak melebihi beban sekunder nominal trafo. Rasio yang terlalu besar mengurangi akurasi pada beban ringan; rasio yang terlalu kecil berisiko menyebabkan saturasi saat gangguan. Selalu validasi kompatibilitas beban menggunakan metode perhitungan IEC 61869-2/-3.

Q2: Apa saja tindakan pencegahan instalasi kritis untuk menghindari kegagalan lapangan yang umum pada JLSW3-10 di sistem distribusi 10 kV luar ruang?

Tiga tindakan pencegahan utama harus diperhatikan: (1) Pasang arrester lonjakan seng oksida dalam jarak 1 meter dari unit—sesuai Bagian 6.4 GB 20840.4-2015—untuk membatasi tegangan lebih akibat petir yang dapat menurunkan isolasi minyak; (2) Jangan pernah membiarkan lilitan sekunder CT terbuka saat operasi atau pengujian, karena hal ini menginduksi tegangan lebih yang berbahaya (level > kV) dan saturasi inti; selalu hubungkan singkat dan bumikan sebelum melepas meter; (3) Pastikan pembumian tangki, pelat dasar, dan titik netral PT yang tepat untuk mencegah potensial mengambang. Selain itu, verifikasi jarak aman yang memadai dari struktur yang dibusikan sesuai standar switchgear lokal (biasanya ≥125 mm fase-ke-bumi untuk 10 kV).

Q3: Bagaimana perbandingan teknis JLSW3-10 dengan CT dan PT terendam minyak terpisah atau unit gabungan cor resin dalam hal kinerja dan biaya siklus hidup?

Dibandingkan dengan unit terpisah, JLSW3-10 mengurangi footprint sebesar ~40% dan menghilangkan kesalahan interkoneksi, sambil mempertahankan kinerja elektromagnetik yang identik karena tiga PT dan CT satu fase independennya. Dibandingkan dengan trafo gabungan cor resin (misalnya, tipe JLSZV), desain terendam minyak menawarkan stabilitas termal yang lebih unggul (minyak mendisipasi panas lebih efektif daripada epoksi), kemampuan tahan hubung singkat yang lebih tinggi, dan integritas dielektrik jangka panjang yang lebih baik di lingkungan lembap—sangat penting untuk gardu luar ruang di wilayah pesisir atau tropis. Namun, unit ini memerlukan pemeriksaan level minyak berkala dan bobotnya lebih berat. Biaya siklus hidup mendukung JLSW3-10 dalam aplikasi >15 tahun karena tingkat degradasi yang lebih rendah pada minyak dibandingkan resin yang terpapar UV.

Q4: Apa signifikansi praktis dari parameter “beban nominal” untuk sekunder CT dan PT, dan bagaimana pengurangan ukuran memengaruhi akurasi metering?

Beban nominal (dalam VA) mendefinisikan beban maksimum yang dapat digerakkan oleh lilitan sekunder sambil mempertahankan akurasi yang ditentukan. Untuk CT, melebihi beban meningkatkan impedansi, menyebabkan kesalahan rasio dan fase—sangat kritis untuk kelas 0,2S di mana kesalahan harus tetap dalam ±0,2% pada 20%–120% In. Untuk PT, beban yang berlebihan menyebabkan penurunan tegangan, yang berujung pada under-registration pada meter kWh. Contoh: PT dengan rating beban 30 VA yang dihubungkan ke beban 40 VA dapat menunjukkan kesalahan >0,5%, melanggar persyaratan metering revenue. Selalu jumlahkan beban dari semua perangkat yang terhubung (meter, relai, kabel) dan sertakan resistansi kabel (R = ρL/A). Gunakan konduktor Cu 4 mm² untuk jarak >10 m untuk meminimalkan beban kabel.

Q5: Dapatkah JLSW3-10 dipasang di ketinggian di atas 1000 m, dan penyesuaian atau modifikasi apa yang diperlukan?

Ya, namun unit standar hanya dirating untuk ketinggian ≤1000 m sesuai GB 20840.1–2010. Di atas 1000 m, kepadatan udara menurun, mengurangi kekuatan isolasi eksternal. Untuk instalasi pada 2000–3000 m, minta unit modifikasi pabrik dengan jarak rayap yang ditingkatkan (≥20 mm/kV vs. standar 16 mm/kV) dan volume ekspansi minyak yang disesuaikan untuk mengkompensasi tekanan atmosfer yang lebih rendah. Isolasi minyak internal tidak terpengaruh, tetapi jarak aman eksternal harus mematuhi faktor koreksi ketinggian IEC 60071-2 (k = 1 + (H−1000)/8150). Kegagalan untuk melakukan derating dapat menyebabkan flashover selama lonjakan switching.

Q6: Prosedur pemeliharaan dan uji diagnostik apa yang direkomendasikan untuk memastikan keandalan jangka panjang JLSW3-10 di lingkungan luar ruang yang keras?

Lakukan inspeksi tahunan: (1) Periksa level minyak melalui penglihatan—isi ulang hanya dengan minyak trafo kering dan tersaring yang memenuhi GB 2536 jika di bawah minimum; (2) Inspeksi breather pencegah kelembapan untuk perubahan warna silika gel (merah muda = jenuh); ganti jika perlu; (3) Verifikasi kekencangan baut terminal dan kontinuitas pembumian (resistansi <0,1 Ω); (4) Bersihkan bushing porselen untuk mencegah tracking di area berpolusi. Setiap 5 tahun, lakukan analisis gas terlarut (DGA) jika terjadi anomali operasional—cari H₂, CH₄, atau C₂H₂ yang menunjukkan pelepasan parsial atau panas berlebih. Jangan lakukan pengambilan sampel minyak rutin kecuali mencurigai gangguan internal, karena sistem breather tertutup.

Q7: Bagaimana kustomisasi rasio transformasi memengaruhi waktu tunggu dan biaya, dan alternatif apa yang ada untuk proyek mendesak?

Unit JLSW3-10 standar dengan rasio umum (misalnya, 10/√3/0,1/√3 kV PT; 400/5 atau 600/5 A CT) biasanya dikirim dalam 4–6 minggu. Rasio kustom (misalnya, 10,5/√3 kV atau 800/1 A) memerlukan desain lilitan baru dan pengujian yang diperpanjang, menambah 2–3 minggu dan premi biaya ~15–25%. Untuk deployment mendesak, pertimbangkan untuk menyetok unit rasio standar dan menggunakan trafo pencocokan eksternal (misalnya, CT bantu)—meskipun ini mengorbankan akurasi dan membatalkan kepatuhan 0,2S. Sebagai alternatif, verifikasi apakah inventaris JLSW3-6 (6 kV) terdekat dapat diadaptasi jika tegangan sistem mentoleransi variasi ±5%, meskipun ini tidak disarankan untuk metering revenue.

Q8: Mengapa koneksi Y/Y digunakan untuk PT di JLSW3-10, dan apa implikasinya terhadap pembumian dan pemantauan urutan nol?

Koneksi Y/Y menyediakan pengukuran tegangan fase-ke-bumi yang penting untuk metering tiga fase empat kawat dan deteksi gangguan tanah pada sistem 10 kV yang dibusikan padat atau dibusikan resistansi rendah. Namun, tidak seperti konfigurasi open-delta, Y/Y secara inheren tidak dapat mengukur tegangan urutan nol. Untuk proteksi gangguan tanah, CT urutan nol eksternal diperlukan pada konduktor netral. Yang sangat penting, netral PT harus dibusikan padat di dasar trafo untuk mencegah ferroresonansi—risiko pada sistem netral terisolasi dengan kapasitansi kabel. Pembumian ini juga menstabilkan tegangan sekunder selama pembebanan tidak seimbang, memastikan akurasi metering sesuai Klausul 5.3.2 GB 20840.3–2013.
