Technical Parameters

Kondisi Layanan

• Lingkungan instalasi: Pemasangan luar ruang (konstruksi resin epoksi tahan polusi)
• Ketinggian: Tidak melebihi 1000 m di atas permukaan laut (rating ketinggian lebih tinggi tersedia berdasarkan spesifikasi untuk konfirmasi teknis)
• Suhu lingkungan: −25 °C hingga +45 °C (rentang layanan luar ruang)
• Kelembapan relatif: Rata-rata harian ≤ 95%, rata-rata bulanan ≤ 90% (pada referensi +20 °C)
• Tingkat polusi: Cocok untuk lingkungan polusi sedang hingga berat (jarak rayapan minimum 440 mm)
• Kondisi lingkungan: Tahan terhadap radiasi UV, hujan, salju, es, dan polusi atmosfer; tanpa atmosfer eksplosif atau mudah terbakar; dirancang untuk kondisi sistem distribusi luar ruang pada umumnya
• Kondisi seismik: Ketahanan gempa sesuai persyaratan jaringan lokal (harus ditentukan saat pemesanan)

Parameter Teknis

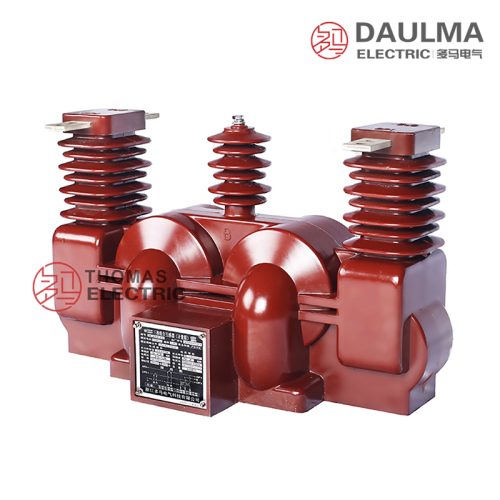

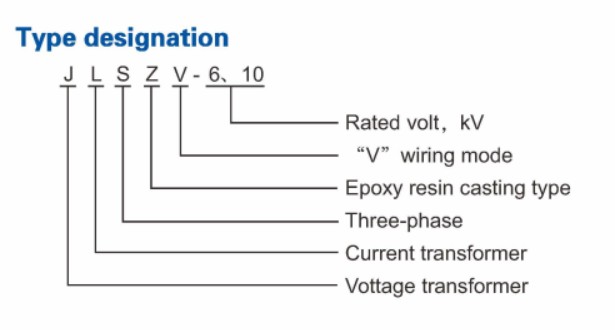

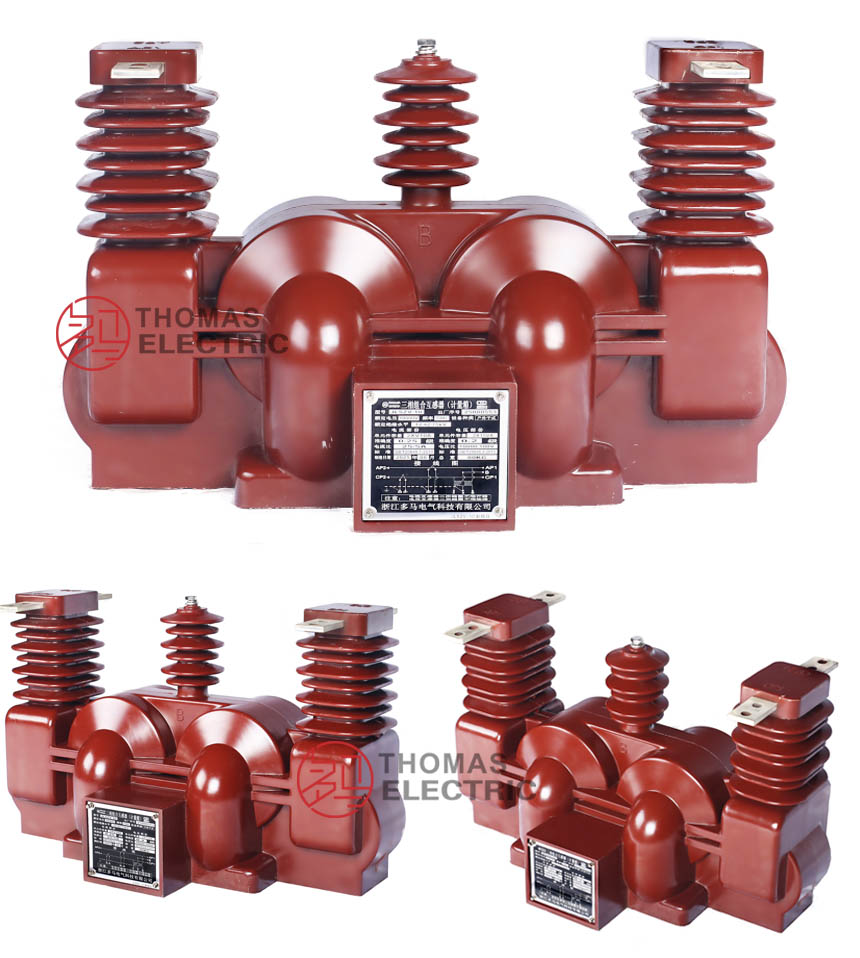

JLSZV-10kV adalah trafo instrumen gabungan tipe kering luar ruang tiga fasa untuk sistem distribusi AC 6–10 kV (50 Hz), dilengkapi dengan isolasi cor-resin, rentang suhu operasi −25 °C hingga +45 °C, dan cocok untuk ketinggian hingga 1000 m. Trafo ini memenuhi persyaratan trafo instrumen tegangan menengah standar dan mendukung rentang arus primer dari 5 A hingga 1000 A.

Data Trafo Tegangan

Data Trafo Arus

Data Trafo Arus

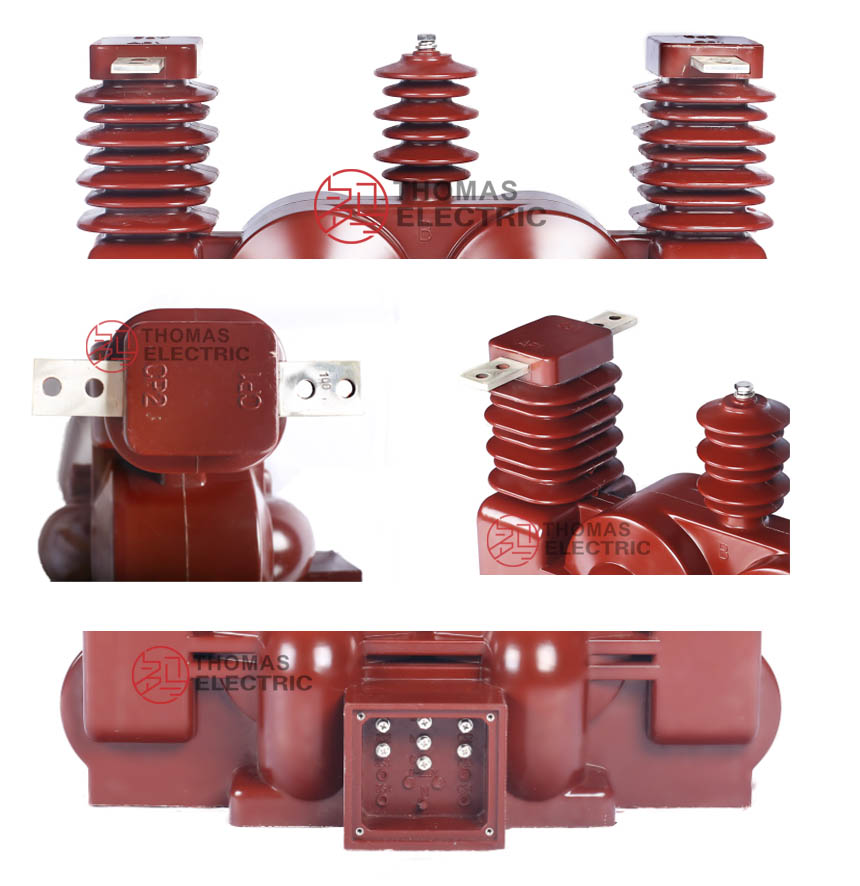

Installation & Wiring

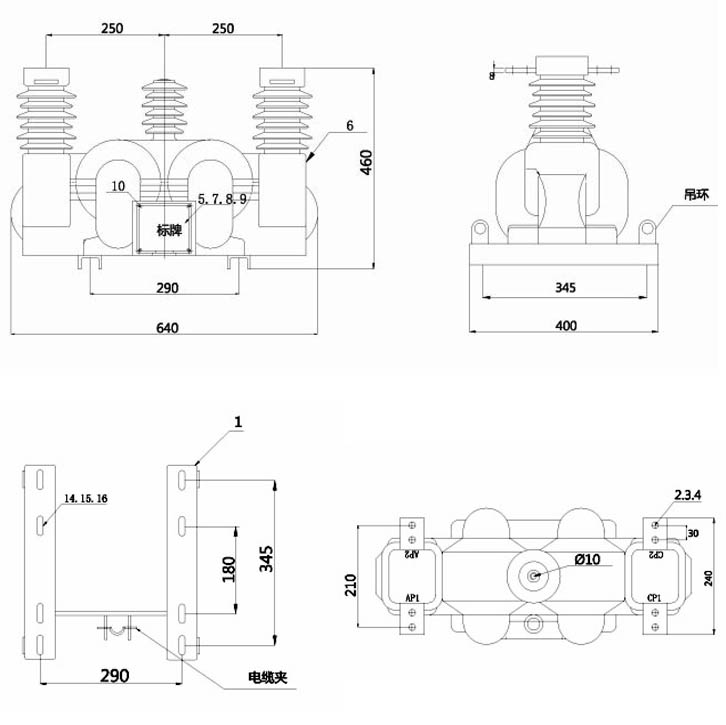

Dimensi Keseluruhan

Dimensi keseluruhan yang ditunjukkan pada gambar mendefinisikan selubung secara keseluruhan, lokasi lubang pemasangan, dan titik antarmuka untuk pemasangan pada tiang atau tanah. Data dimensi yang tepat disediakan dalam gambar spesifik proyek yang dikeluarkan oleh tim teknik.

Selection & FAQs

Panduan Pemilihan

• Tentukan tegangan sistem (6 kV atau 10 kV) dan pastikan kompatibilitas dengan persyaratan jaringan lokal.
• Pilih kelas akurasi VT (0.2 atau 0.5) dan beban nominal berdasarkan peralatan pengukuran yang terhubung.
• Tentukan rasio transformasi CT, arus sekunder (1 A, 2 A, atau 5 A), kelas akurasi, dan beban untuk mencocokkan beban sistem dan kebutuhan pengukuran.
• Konfirmasi kemampuan tahan hubung singkat (Ith untuk 1 detik dan Idyn puncak) sesuai dengan tingkat gangguan jaringan.
• Indikasikan kondisi lingkungan seperti tingkat polusi, ketinggian di atas 1000 m, persyaratan seismik, dan jenis pemasangan (tiang atau tanah).
• Minta fitur tambahan seperti jarak rayapan yang diperpanjang, penurunan rating ketinggian tinggi, atau susunan terminal khusus jika diperlukan untuk kondisi spesifik lokasi.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih kelas akurasi VT (0.2 vs 0.5) dan beban yang tepat untuk pengukuran kelas pendapatan menggunakan JLSZV-10kV dalam sistem distribusi 10 kV?

Untuk pengukuran kelas pendapatan sesuai IEC 62053-22 dan DL/T 448, kelas akurasi VT 0.2 wajib digunakan ketika ketidakpastian akurasi penagihan tidak boleh melebihi ±0.2%. Kelas 0.5 hanya dapat diterima untuk pemantauan internal atau aplikasi non-penagihan. JLSZV-10kV menyediakan 2 × 15 VA pada kelas 0.2 atau 2 × 30 VA pada kelas 0.5—ini adalah beban kontinu maksimum. Melebihi batas ini akan menyebabkan kesalahan fasa dan kesalahan rasio menurun di luar batas kelas. Selalu hitung total beban sekunder: jumlahkan rating VA dari semua perangkat yang terhubung (misalnya, meteran kWh, RTU, relai), kemudian verifikasi total ≤ keluaran nominal pada kondisi beban minimum (misalnya, 25% dari tegangan nominal). Sebagai contoh, dua meteran kelas 0.2 yang masing-masing menarik 7.5 VA totalnya 15 VA—dapat diterima untuk kelas 0.2 tetapi pas; sertakan margin keamanan 10–15% dalam desain.

Q2: Apa saja keunggulan teknis dan operasional utama dari trafo gabungan kering JLSZV-10kV dibandingkan instalasi CT/VT terpisah atau berisi minyak di jaringan luar ruang 10 kV?

JLSZV-10kV menawarkan tiga keunggulan kritis: (1) **Kepatuhan keselamatan & lingkungan**: Pengecoran resin epoksi menghilangkan risiko kebakaran, kebocoran minyak, dan kekhawatiran PCB, memenuhi persyaratan RoHS dan IEC 61869-5 untuk lokasi perkotaan atau sensitif secara ekologis. (2) **Efisiensi ruang dan instalasi**: Mengintegrasikan CT tiga fasa dan VT koneksi V/V ke dalam satu unit mengurangi jejak pemasangan sekitar 40% dibandingkan unit terpisah dan hanya membutuhkan satu struktur penyangga, sehingga menurunkan biaya pekerjaan sipil. (3) **Konsistensi performa**: Inti magnetik yang cocok dan koefisien ekspansi termal yang identik memastikan kesalahan rasio antar-fasa <±0.1% dan pergeseran fasa <5 menit—sangat kritis untuk aplikasi AMI dan synchrophasor. Selain itu, jarak rayapan 440 mm melebihi persyaratan kelas polusi III IEC 60815, mengungguli unit minyak porselen standar di atmosfer pesisir atau industri yang rentan terhadap flashover.

Q3: Bagaimana cara menginterpretasikan dan menerapkan rating arus termal waktu singkat CT (Ith) dan arus dinamis (Idyn) saat menentukan spesifikasi JLSZV-10kV untuk penyulang 10 kV dengan tingkat gangguan yang diketahui?

Ith CT (tahan termal RMS 1 detik) dan Idyn (tahan elektrodinamis puncak) harus melebihi arus gangguan prospektif maksimum di titik instalasi. Misalnya, jika studi sistem Anda menunjukkan arus gangguan 3-fasa 25 kA RMS (≈62.5 kA puncak), Anda harus memilih rentang primer CT di mana Ith ≥ 25 kA dan Idyn ≥ 62.5 kA. Mengacu pada tabel CT JLSZV-10kV, rentang 200–400 A menyediakan Ith = 32 kA dan Idyn = 80 kA—cukup untuk skenario ini. Sebaliknya, CT 30–60 A (Ith = 4.5 kA) akan gagal secara katastrofik. Perhatikan bahwa Ith berskala dengan penampang konduktor dan massa inti; CT rasio lebih rendah secara inheren memiliki ketahanan yang lebih rendah. Selalu validasi terhadap studi hubung singkat utilitas yang sebenarnya—bukan rating switchgear papan nama—karena topologi jaringan memengaruhi tingkat gangguan lokal.

Q4: Apa kesalahan instalasi paling umum yang membahayakan keselamatan atau akurasi JLSZV-10kV, dan bagaimana cara mencegahnya?

Tiga kesalahan kritis mendominasi kegagalan di lapangan: (1) **Sekunder CT terbuka saat dihidupkan**—ini menginduksi tegangan mematikan (>10 kV) karena arus magnetisasi yang tidak tertahan; selalu hubungkan singkat dan groundkan terminal CT sebelum pekerjaan apa pun sesuai IEC 61869-2 §7.3. (2) **Fasa V/V VT yang salah**—kesalahan kabel pada fasa B atau netral menyebabkan kesalahan pengukuran 173% pada daya semu; verifikasi tanda terminal (A/a, N/n sesuai IEC 61869) dan konfirmasi rotasi fasa dengan oskop vektor saat komisioning. (3) **Jarak bebas yang tidak memadai ke struktur yang ditanahkan**—tahan impuls fasa-ke-tanah 10 kV adalah 75 kV; pertahankan jarak bebas udara ≥125 mm sesuai IEC 60664 untuk menghindari pelepasan korona. Selain itu, pasang penangkal petir dalam jarak 1 m dari terminal primer dan ikatkan dasar trafo ke jaringan ground stasiun dengan resistansi ≤0.1 Ω.

Q5: Apakah JLSZV-10kV dapat dikustomisasi untuk lingkungan ketinggian tinggi (>1000 m), 60 Hz, atau polusi berat, dan apa trade-off teknis yang harus dievaluasi?

Ya, tetapi dengan implikasi performa dan biaya. Untuk ketinggian >1000 m, kekuatan dielektrik turun sekitar 1% per 100 m; di atas 2000 m, tahan frekuensi daya standar 42 kV mungkin memerlukan peningkatan jarak rayapan (≥500 mm) atau modifikasi formulasi epoksi dengan kandungan pengisi yang lebih tinggi. Operasi 60 Hz didukung, tetapi rugi-rugi inti meningkat sekitar 15%, yang berpotensi mengurangi akurasi VT pada beban ringan—beban harus diturunkan ratingnya sebesar 10% untuk mempertahankan kepatuhan kelas. Untuk polusi berat (kelas IV IEC 60815), minta jarak rayapan yang diperpanjang (≥630 mm) dan epoksi modifikasi silikon hidrofobik. Kustomisasi biasanya menambah 4–6 minggu pada waktu tunggu dan meningkatkan biaya unit sebesar 12–18%. Keterlibatan dini dengan tim rekayasa aplikasi pabrikan sangat penting untuk memvalidasi koordinasi isolasi dan performa termal melalui analisis elemen hingga (FEA).

Q6: Bagaimana koneksi V/V VT pada JLSZV-10kV memengaruhi akurasi pengukuran di bawah pembebanan tidak seimbang atau gangguan fasa-ke-tanah tunggal di sirkuit distribusi yang kaya energi terbarukan?

Konfigurasi V/V mengukur V_AB dan V_CB secara akurat tetapi merekonstruksi V_AN, V_BN, dan V_CN secara vektorial. Dalam kondisi seimbang (<5% ketidakseimbangan tegangan), kesalahannya dapat diabaikan (<0.1%). Namun, dengan ketidakseimbangan yang signifikan (misalnya, 25% dari PV atap terkonsentrasi atau pengisian EV satu fasa), kesalahan tegangan fasa yang direkonstruksi dapat mencapai 1.5–2.0%, menyebabkan kesalahan kWh hingga 1.2% pada sistem kelas 0.2. Selama gangguan fasa-ke-tanah tunggal, fasa yang sehat naik ke tegangan saluran-ke-saluran, yang semakin mendistorsi rekonstruksi. Kerangka kerja regulasi (misalnya, EN 50163, IEEE 1459) mungkin membatasi penggunaan V/V pada titik penagihan di jaringan seperti itu. Strategi mitigasi meliputi: (1) menggunakan meteran dengan algoritma kompensasi V/V bawaan, atau (2) meningkatkan ke pengaturan VT Y/Y penuh jika ketidakseimbangan secara teratur melebihi 15%. Selalu lakukan studi harmonisa dan ketidakseimbangan sebelum memilih V/V untuk penyulang yang didominasi tenaga surya.

Q7: Selain harga pembelian, kriteria pengadaan apa yang harus mendorong pemilihan JLSZV-10kV dibandingkan trafo gabungan pesaing dalam proyek modernisasi jaringan 10 kV?

Total biaya kepemilikan (TCO) dan keandalan rantai pasok lebih penting daripada biaya awal. Desain tipe kering JLSZV-10kV menghilangkan biaya seumur hidup untuk pengambilan sampel minyak ($300–$500/tes), perbaikan kebocoran ($2k–$10k/insiden), dan asuransi kewajiban lingkungan. Masa layan 30+ tahun (divalidasi sesuai protokol penuaan IEC 61869) melampaui banyak alternatif minyak. Tim pengadaan juga harus memverifikasi: (1) **Sertifikasi uji tipe**—minta laporan uji tipe IEC 61869-3/-5 lengkap (bukan hanya uji rutin) yang mencakup kenaikan suhu, hubung singkat, dan pelepasan parsial (<10 pC pada 1.2 U_m). (2) **Konsistensi batch**—untuk penyebaran AMI, toleransi rasio CT harus ≤±0.1% dan kesalahan fasa VT ≤8 menit di seluruh batch. (3) **Stabilitas waktu tunggu**—unit JLSZV-10kV standar biasanya dikirim dalam 6–8 minggu; konfirmasi buffer inventaris pemasok untuk menghindari penundaan proyek. Hindari vendor yang menawarkan unit “setara” tanpa dokumentasi kepatuhan GB/T 20840 atau DL/T 866.

Q8: Tes perawatan dan diagnostik apa yang direkomendasikan untuk JLSZV-10kV setelah 5–10 tahun layanan di lingkungan luar ruang industri atau pesisir?

Meskipun bebas perawatan secara internal, diagnostik eksternal dan listrik sangat penting di lingkungan yang keras. Setiap 24 bulan: (1) **Inspeksi visual** housing untuk degradasi UV (mengapur, retak mikro), endapan garam (pesisir), atau penumpukan debu konduktif (industri); bersihkan dengan air deionisasi dan sikat lembut. (2) **Lakukan uji listrik**:
– *Eksitasi CT*: Ukur tegangan titik lutut; penurunan >15% dari baseline menunjukkan saturasi inti atau hubung singkat antar-lilitan.
– *Rasio/polaritas VT*: Gunakan penguji rasio; penyimpangan >0.5% dari papan nama menunjukkan kerusakan lilitan.
– *Resistansi isolasi*: Terapkan 2500 V DC fasa-ke-tanah; nilai <1000 MΩ menunjukkan kelembapan masuk pada terminal. Jika terjadi pergeseran akurasi meskipun beban benar, curigai kegagalan segel terminal—oleskan kembali senyawa polisulfida kelas luar ruang. Jangan pernah membuka housing epoksi; sesuai IEC 61869-1 §10.2, gangguan internal memerlukan penggantian unit penuh. Pertahankan catatan uji historis untuk melacak penuaan dan memprediksi akhir masa pakai.
