Technical Parameters

Kondisi Layanan

• Posisi pemasangan: Luar ruang di tiang, gardu, atau titik distribusi
• Suhu lingkungan: -15°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tanpa derating)
• Rangka luar: Konstruksi stainless steel tahan korosi
• Isolasi: Isolasi internal resin epoksi tuang
• Pembumian: Hubungkan terminal grounding sesuai kode kelistrikan setempat dan standar metering
• Perawatan: Rangka stainless steel memerlukan perawatan minimal, bahkan di lingkungan korosif

Parameter Teknis

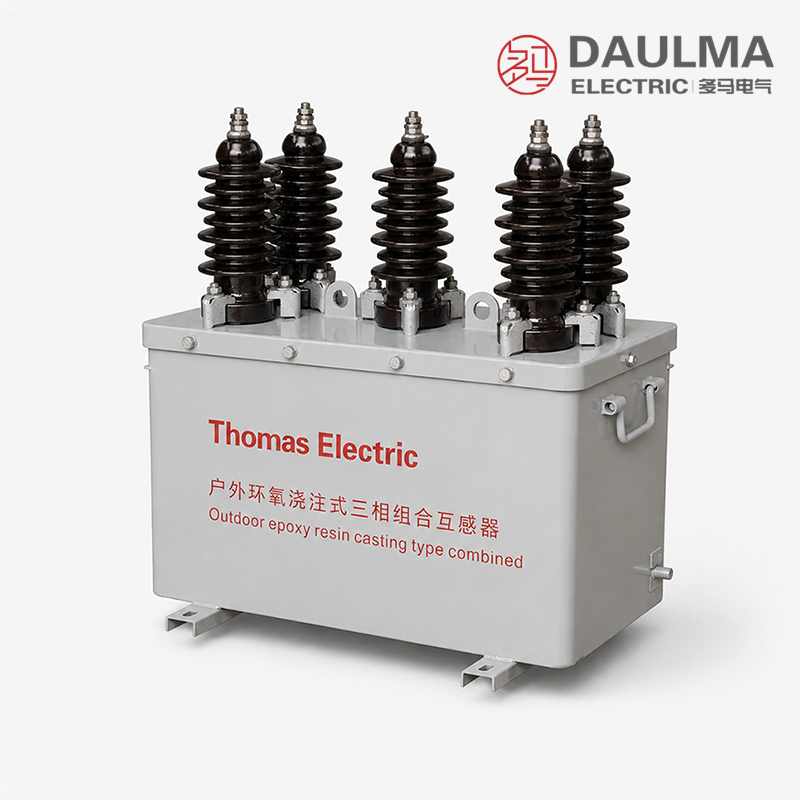

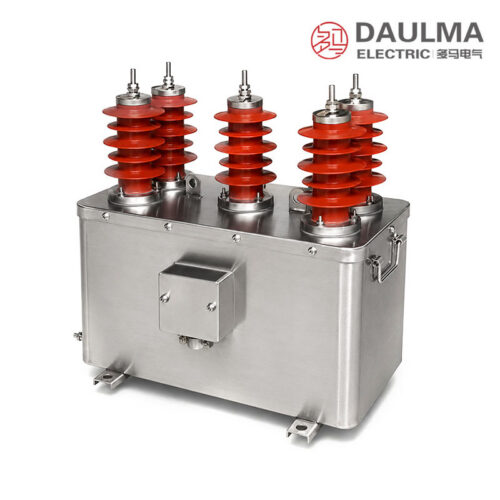

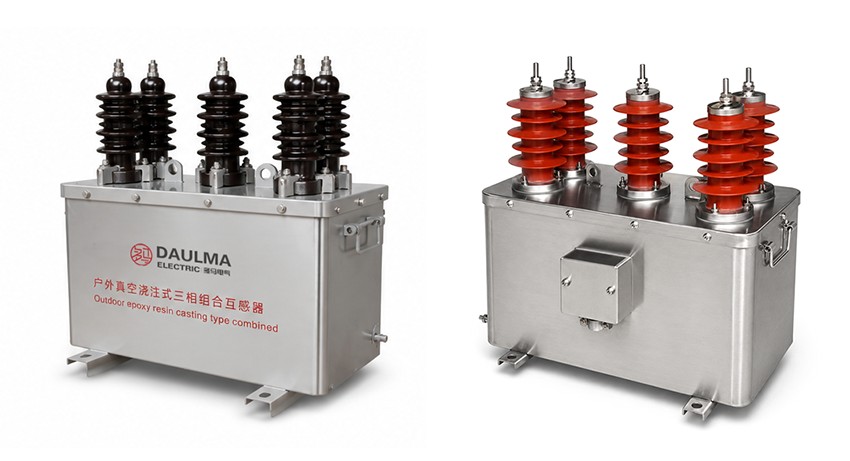

JLSZV-6/10W adalah transformator gabungan tiga fasa luar ruang yang dirancang untuk sistem 6kV dan 10kV. Perangkat ini dilengkapi isolasi internal resin epoksi tuang, rangka luar stainless steel tahan korosi, dan beroperasi dalam rentang suhu lingkungan -15°C hingga +55°C pada ketinggian hingga 4500m tanpa derating. Memenuhi standar GB17201-2006, mendukung rasio arus dari 5–200/5 A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

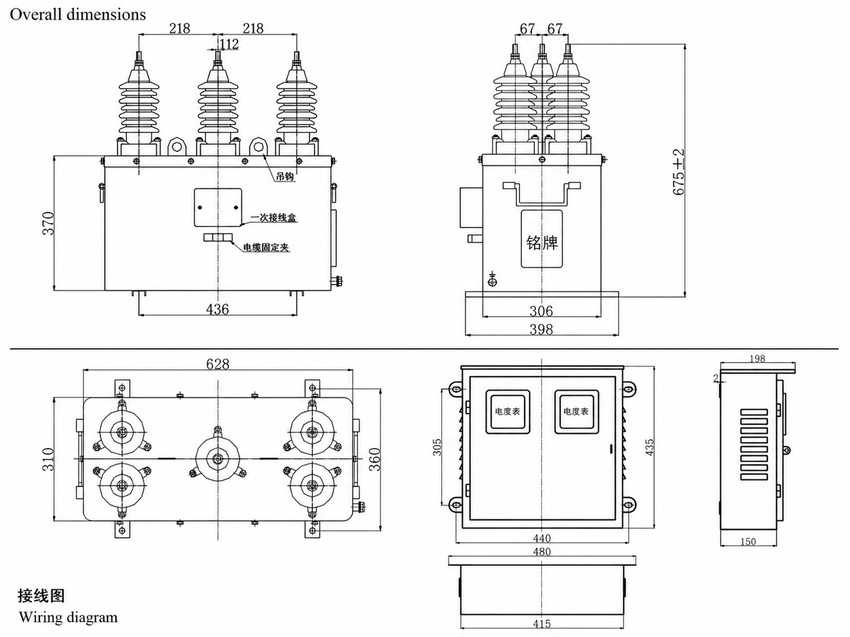

Diagram Pemasangan

Transformator gabungan JLSZV-6/10W dipasang sebagai unit dinding atau tiang, dengan akses jelas ke bushing depan dan kotak meter terintegrasi. Pastikan permukaan pemasangan mampu menahan berat total rakitan dan memberikan jarak aman untuk sambungan tegangan tinggi, pembumian, serta akses meter. Sejajarkan unit sesuai referensi dimensi: lebar depan 436mm, tinggi 370mm, dan dasar kotak meter 480mm.

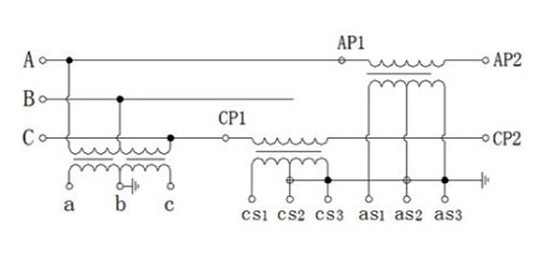

Diagram Pengkabelan

Diagram pengkabelan menunjukkan penandaan terminal untuk transformator arus (CT) dan transformator tegangan (PT). AP1/AP2 dan CP1/CP2 menunjukkan terminal primer dan sekunder untuk sambungan fasa dan netral. Terminal sekunder CT menyuplai input arus ke meter energi aktif dan reaktif, sedangkan terminal sekunder PT menyediakan input tegangan ke meter dan perangkat pemantauan. Semua rangkaian sekunder harus dikabelkan sesuai diagram proyek yang disetujui, dengan penghindaran ketat kondisi rangkaian terbuka pada sekunder CT selama operasi.

Selection & FAQs

Panduan Pemilihan

• Pilih model JLSZV-6/10W untuk sistem 6kV (kelas isolasi 7.2kV) atau sistem 10kV (kelas isolasi 12kV).
• Pilih arus primer CT antara 5A dan 200A sesuai kebutuhan beban aktual.
• Tentukan arus sekunder CT sebagai 5A; pilih kelas akurasi CT 0.2S untuk pengukuran pendapatan berakurasi tinggi atau 0.2 untuk aplikasi umum.
• Pilih rasio tegangan PT—3000/100, 6000/100, atau 10000/100—sesuai tegangan sistem dan kebutuhan input meter.
• Konfirmasi kelas akurasi PT: 0.2 untuk pengukuran presisi atau 0.5 untuk aplikasi standar.
• Pastikan jenis pemasangan ditentukan sebagai luar ruang di tiang, sesuai untuk lingkungan ekstrem termasuk kawasan pesisir dan industri.

Pertanyaan Umum

T1: Bagaimana cara memilih model JLSZV-6/10W yang tepat untuk gardu pesisir 10kV yang memerlukan akurasi pengukuran Kelas 0.2S?

Untuk sistem 10kV di lingkungan pesisir, tentukan JLSZV-6/10W dengan tegangan sistem 10kV (setara dengan tingkat isolasi 12/42/75kV sesuai IEC 60071), rasio PT 10000/100V, dan arus primer CT sesuai beban maksimum Anda (misalnya, 150/5A). Pilih kelas akurasi CT 0.2S untuk pengukuran pendapatan sesuai GB17201-2006 dan kelas akurasi PT 0.2 jika diperlukan pengukuran tegangan presisi tinggi. Rangka stainless steel (ditunjukkan oleh akhiran “V” dan “W”) menjamin ketahanan korosi terhadap kabut garam, sehingga cocok untuk instalasi pesisir tanpa perlindungan tambahan.

T2: Mengapa JLSZV-6/10W menggunakan isolasi resin epoksi tuang alih-alih minyak atau SF6, dan apa pertimbangan operasionalnya?

JLSZV-6/10W menggunakan isolasi resin epoksi tuang karena kekuatan mekanis unggul, tahan api, risiko kebocoran nol, dan operasi bebas perawatan—sangat penting untuk aplikasi luar ruang di tiang pada lingkungan lembap atau agresif secara kimia. Berbeda dengan unit berisi minyak, perangkat ini menghilangkan risiko kebakaran dan kontaminasi lingkungan; berbeda dengan SF6, perangkat ini menghindari penanganan gas rumah kaca dan beban kepatuhan regulasi. Namun, unit resin tuang memiliki massa termal lebih rendah, sehingga beban berlebih berkelanjutan melebihi beban nominal (misalnya, >30 VA untuk PT kelas 0.5) dapat menyebabkan pemanasan lokal. Pastikan selalu bahwa beban metering dan proteksi yang terhubung tetap dalam batas keluaran nominal (misalnya, 7,5–10 VA untuk CT, 15–30 VA untuk PT).

T3: Apa tindakan pencegahan kritis saat pemasangan JLSZV-6/10W di luar ruang untuk menghindari degradasi kinerja atau bahaya keselamatan?

Tindakan pencegahan utama meliputi: (1) Jangan pernah biarkan rangkaian sekunder CT terbuka selama pemasangan—selalu hubung-singkat terminal sebelum melepas meter; (2) Pastikan rangka stainless steel dan rumah epoksi di-grounding ke elektroda grounding impedansi rendah sesuai kode setempat (misalnya, ≤5 Ω untuk sistem metering); (3) Pertahankan jarak bebas minimum: ≥200 mm dari bagian bertegangan ke struktur grounded untuk mencegah flashover, terutama pada 10kV (BIL 12kV); (4) Pasang pada tiang atau dinding yang kuat dan mampu menahan berat unit (~50–70 kg) dengan peredaman getaran; (5) Segel semua saluran masuk ke kotak meter terintegrasi untuk mempertahankan rating IP54 dan mencegah masuknya kelembapan yang dapat merusak integritas terminal sekunder.

T4: Bagaimana kelas akurasi 0.2S (CT) dan 0.2 (PT) berdampak pada kesalahan pengukuran nyata di kondisi beban parsial?

Menurut GB/T 20840 dan IEC 61869-2/3, CT kelas 0.2S mempertahankan kesalahan arus ≤±0,2% dan kesalahan fasa ≤±10′ pada beban serendah 1% arus nominal (misalnya, 1,5A untuk CT 150/5A), sedangkan CT kelas 0.2 standar hanya menjamin akurasi hingga beban 5%. Demikian pula, PT kelas 0.2 menjamin kesalahan tegangan ≤±0,2% pada rentang 80–120% tegangan nominal. Untuk pengukuran pendapatan di fasilitas industri dengan beban variabel, CT 0.2S mengurangi selisih tagihan selama jam non-puncak. Pastikan selalu bahwa total beban sekunder (impedansi kabel + meter) tidak melebihi VA nominal (misalnya, 10 VA untuk CT 0.2S)—beban berlebih menurunkan akurasi secara tidak proporsional pada arus rendah.

T5: Apakah JLSZV-6/10W dapat digunakan sekaligus untuk fungsi metering dan proteksi, dan bagaimana konfigurasi belitannya?

Ya—JLSZV-6/10W mendukung fungsi ganda: CT-nya menyediakan belitan sekunder terpisah (atau tap) untuk metering (kelas 0.2S/0.2) dan proteksi (kelas 5P10/5P20). Rating 5P10 berarti CT mempertahankan kesalahan komposit ≤±5% hingga 10× arus nominal (misalnya, 1500A untuk unit 150/5A), cukup untuk rele arus lebih. Output PT melayani meter energi (melalui 100/√3 V) dan rele potensial. Penting, sekunder metering dan proteksi harus dihubungkan ke rangkaian independen untuk mencegah interaksi beban. Verifikasi bahwa beban rele tidak melebihi batas keluaran PT (300 VA) dan inti proteksi CT tidak jenuh selama gangguan (periksa terhadap rating arus dinamis 200×I1n).

T6: Opsi kustomisasi apa yang tersedia untuk level tegangan non-standar atau kebutuhan beban khusus di aplikasi industri?

Meskipun JLSZV-6/10W distandardisasi untuk sistem 6kV/10kV, produsen biasanya menawarkan kustomisasi dalam platform yang sama: (1) Rasio arus primer di luar 5–200A (misalnya, 300/5A) mungkin tersedia dengan rating termal waktu-pendek yang disesuaikan; (2) Tegangan sekunder dapat dimodifikasi menjadi 100V (fase-ke-fase) atau 110V/√3 atas permintaan; (3) Beban dapat ditingkatkan (misalnya, keluaran nominal PT hingga 50 VA) dengan mendesain ulang luas penampang inti, meski hal ini dapat memengaruhi retensi kelas akurasi. Modifikasi semacam ini memerlukan sertifikasi ulang sesuai GB17201-2006 dan biasanya menambah waktu tunggu 2–4 minggu. Selalu berikan spesifikasi sistem lengkap—termasuk arus gangguan maksimum, suhu lingkungan ekstrem, dan impedansi meter/rele—kepada pemasok untuk penilaian kelayakan.

T7: Bagaimana ketinggian di atas 1000m memengaruhi kinerja, dan apakah perlu derating hingga 4500m seperti diklaim?

JLSZV-6/10W dirancang untuk beroperasi hingga 4500m tanpa derating karena isolasi resin epoksi tuang padatnya tidak terpengaruh oleh kerapatan udara, berbeda dengan peralatan berisolasi udara atau minyak. Namun, jarak creepage eksternal tetap harus memenuhi tingkat polusi sesuai IEC 60815. Pada ketinggian >2000m, beberapa utilitas mewajibkan peningkatan jarak bebas, tetapi karena unit ini sepenuhnya diselubungi dan kedap, kekuatan dielektrik internal tetap utuh. Tingkat isolasi yang dinyatakan (misalnya, 12/42/75kV untuk 10kV) telah mencakup koreksi ketinggian standar sesuai IEC 60071-2. Tidak diperlukan derating termal—pendinginan pasif rangka stainless steel cukup untuk rentang suhu -15°C hingga +55°C bahkan di ketinggian tinggi.

T8: Apa mode kegagalan khas selama layanan luar ruang jangka panjang, dan bagaimana perawatan memperpanjang masa pakai?

Mode kegagalan utama meliputi: (1) Korosi pada perangkat keras non-stainless (dicegah dengan menggunakan baut grade SS316 seperti yang disediakan); (2) Masuknya kelembapan melalui gasket kotak meter yang rusak (periksa segel tahunan di zona kelembapan tinggi); (3) Jenuh CT akibat beban salah atau offset DC dari beban berbasis inverter (verifikasi dengan uji rasio berkala); (4) Discharge parsial pada isolasi epoksi akibat degradasi UV—meskipun resin stabil UV meminimalkan hal ini. Perawatan harus mencakup: uji resistansi isolasi tahunan (>1000 MΩ pada 2500V DC), inspeksi visual bushing terhadap tracking, dan verifikasi torsi sambungan terminal. Dengan perawatan tepat, masa pakai melebihi 25 tahun bahkan di lingkungan pesisir Kelas C4 sesuai ISO 9223.
