Technical Parameters

Kondisi Layanan

• Lingkungan instalasi: Instalasi luar ruang (enclosure tahan cuaca)
• Ketinggian: Tidak melebihi 1000 m di atas permukaan laut (aplikasi ketinggian lebih tinggi memerlukan konfirmasi teknik)
• Suhu ambien: −25 °C hingga +40 °C
• Kelembapan relatif: Rata-rata harian ≤ 95%, rata-rata bulanan ≤ 90%
• Tingkat polusi: Dirancang untuk lingkungan polusi sedang dengan jarak rayap minimum 440 mm
• Ketahanan seismik: Tentukan persyaratan seismik pada tahap pemesanan untuk zona risiko tinggi
• Kondisi lingkungan: Bebas dari getaran parah, kejut mekanis, atmosfer eksplosif atau sangat korosif

Parameter Teknis

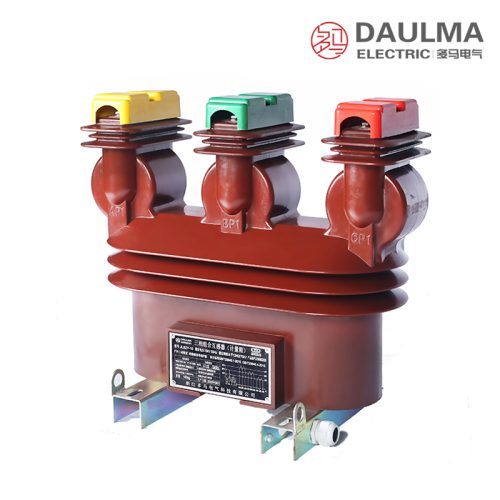

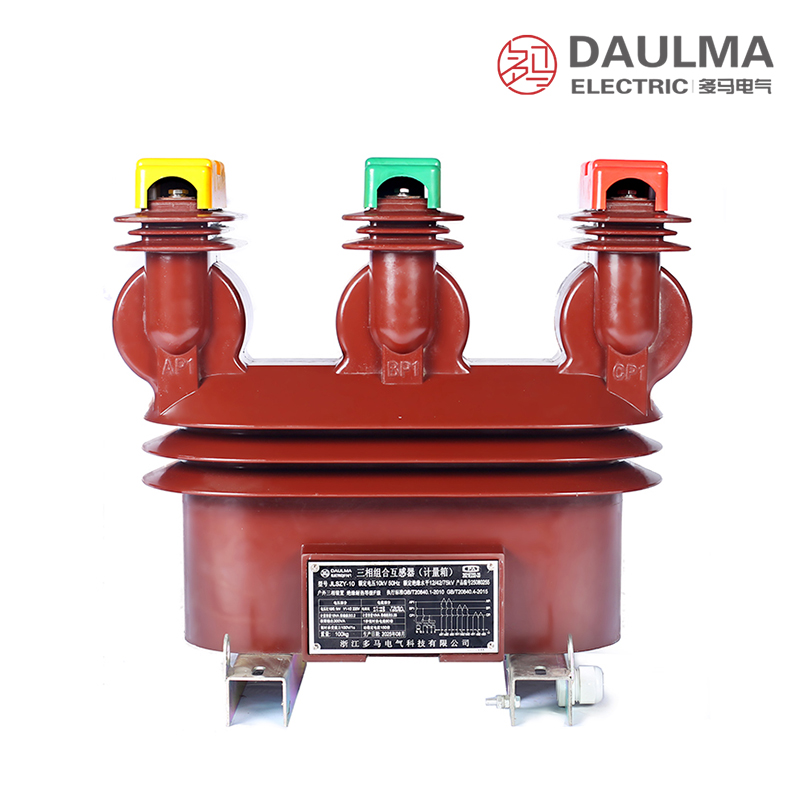

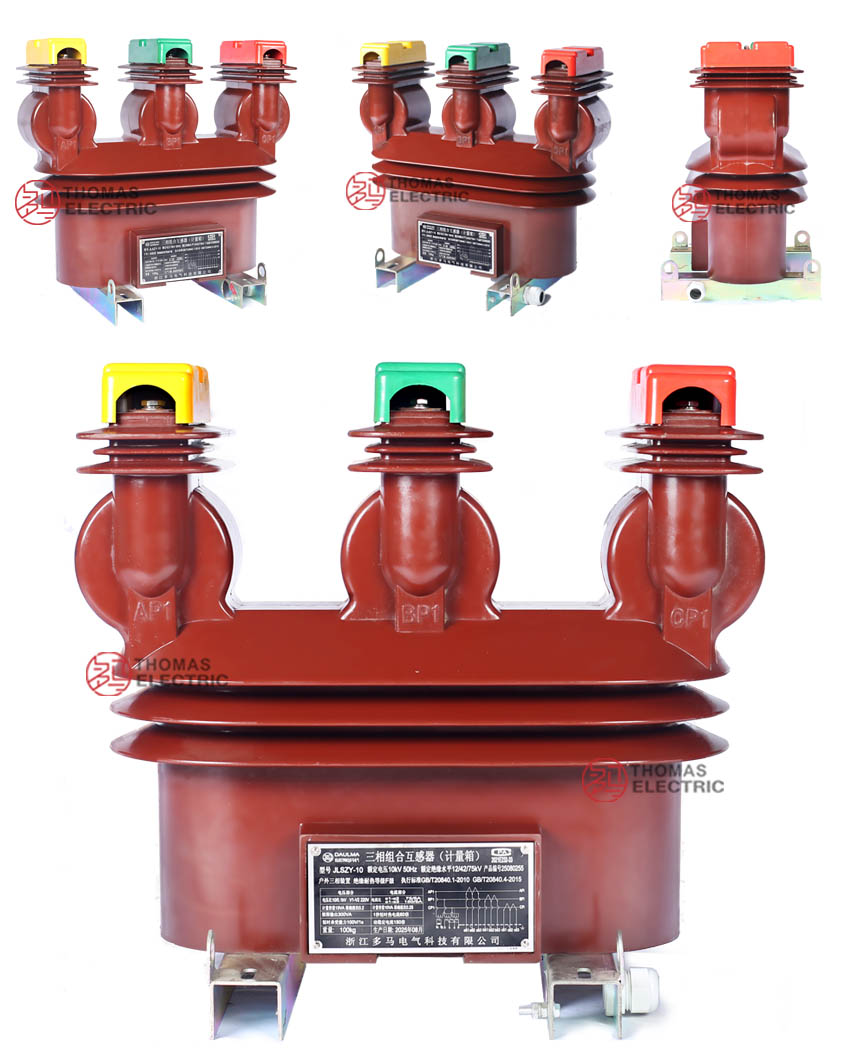

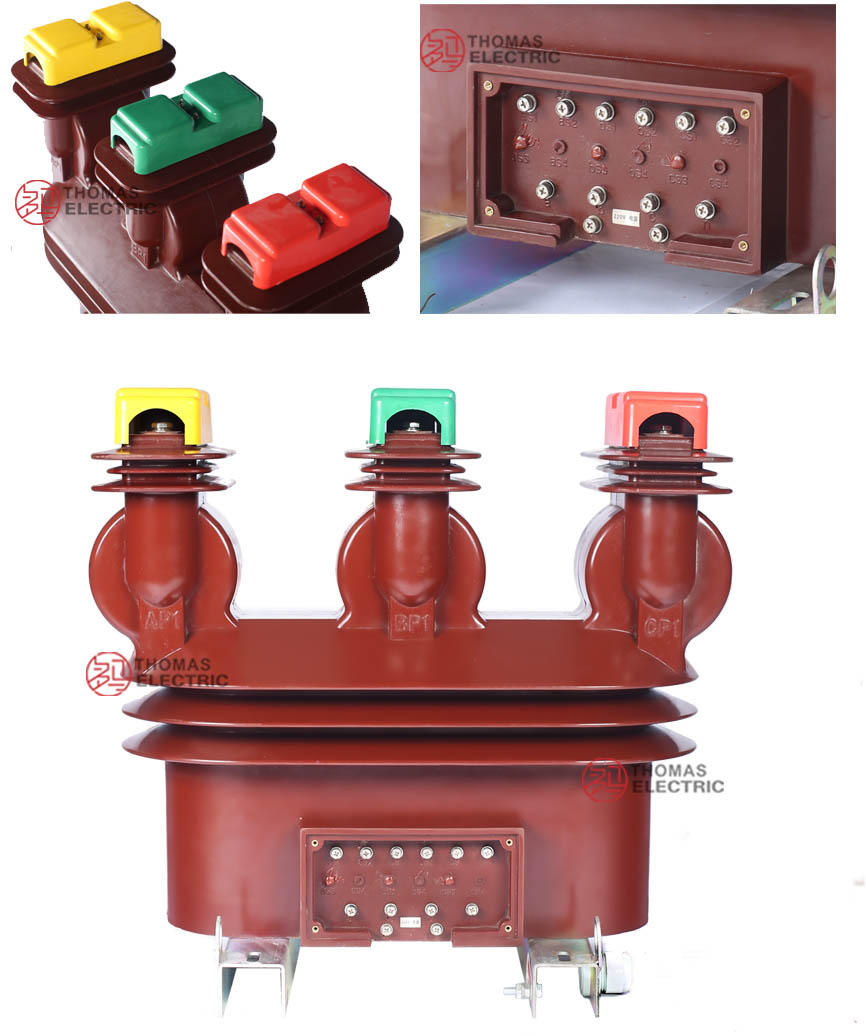

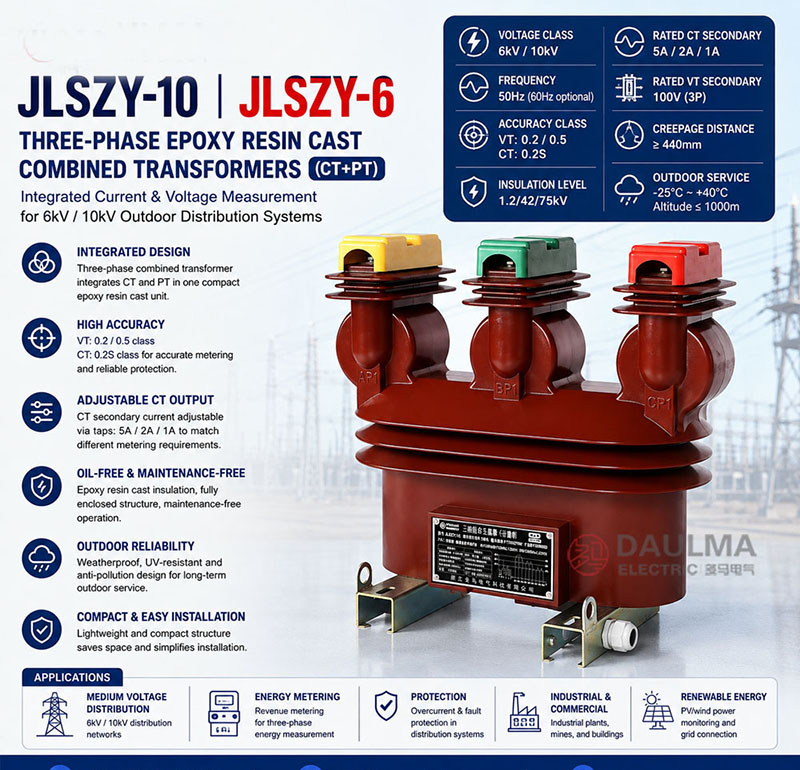

JLSZY-6/10 adalah trafo instrumen gabungan cor resin tiga fase untuk sistem AC 6 kV dan 10 kV (50 Hz), dengan isolasi resin epoksi dan konstruksi rating luar ruang. Unit ini beroperasi dalam rentang suhu ambien −25 °C hingga +40 °C dan cocok untuk instalasi hingga ketinggian 1000 m. Unit ini mendukung rentang arus primer dari 5 A hingga 1000 A dan memenuhi tingkat isolasi standar untuk aplikasi tegangan menengah.

Data Trafo Tegangan

Data Trafo Arus

Installation & Wiring

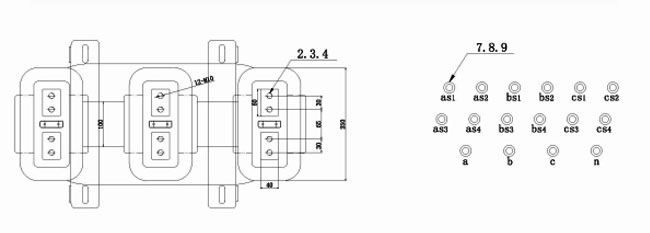

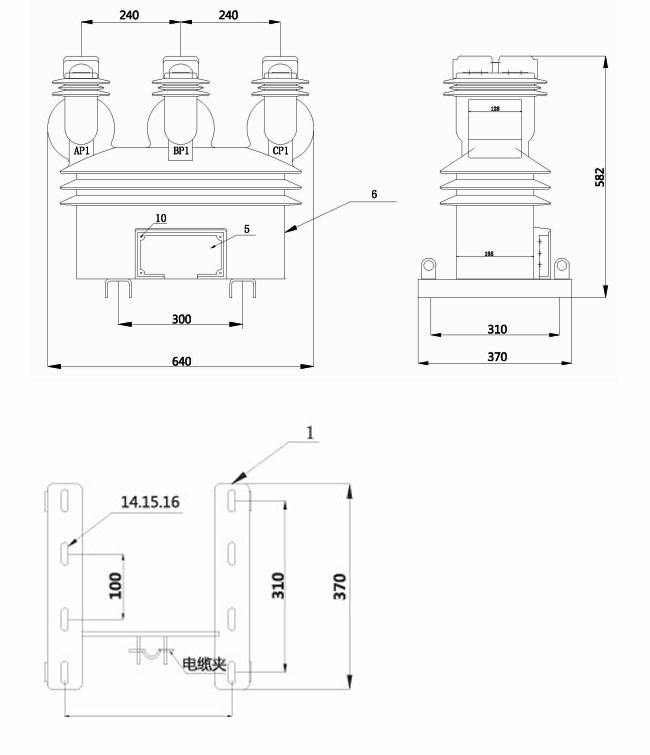

Dimensi Outline

Gambar outline memberikan data dimensi kritis termasuk tinggi, lebar, kedalaman keseluruhan, dan lokasi lubang pemasangan untuk trafo instrumen gabungan tiga fase JLSZY-10 dan JLSZY-6. Dimensi ini harus direferensikan untuk memastikan pemasangan dan penyelarasan yang tepat selama instalasi pada tiang, platform, atau struktur gardu induk.

Selection & FAQs

Panduan Pemilihan

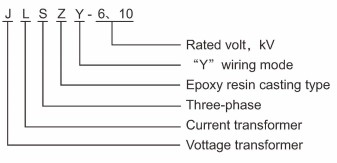

• Pilih penunjukan model yang benar (JLSZY-6 untuk sistem 6 kV atau JLSZY-10 untuk sistem 10 kV) berdasarkan kelas tegangan jaringan Anda.
• Tentukan parameter CT termasuk arus primer nominal, rasio transformasi (untuk fase A dan C), arus sekunder (5 A, 2 A, atau 1 A), kelas akurasi, beban (VA), dan kemampuan tahan hubung singkat (Ith dan Idyn).
• Tentukan persyaratan VT seperti kelas akurasi (0,2 atau 0,5) dan beban nominal per fase (15 VA atau 30 VA).
• Konfirmasikan kondisi lingkungan termasuk ketinggian instalasi (di atas 1000 m jika ada), tingkat polusi, persyaratan seismik, dan rentang suhu ambien di luar batas standar.
• Indikasikan kebutuhan kustomisasi seperti peningkatan jarak rayap untuk ketahanan polusi, konfigurasi pemasangan atau terminal khusus, atau aksesori tambahan seperti modul daya atau enclosure yang ditingkatkan.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih dengan benar antara model JLSZY-6 dan JLSZY-10, dan spesifikasi akurasi serta beban CT/VT apa yang penting untuk pengukuran pendapatan versus aplikasi proteksi pada gardu induk luar ruang 6 kV atau 10 kV?

Pilih JLSZY-6 untuk sistem 6 kV dan JLSZY-10 untuk jaringan 10 kV—kesesuaian kelas tegangan ini tidak dapat ditawar untuk koordinasi isolasi. Untuk pengukuran fiskal (pendapatan) sesuai IEC 62053-22, tentukan kelas akurasi VT 0,2 dengan beban nominal 3 × 15 VA dan kelas akurasi CT 0,2S atau 0,5S dengan beban ≤10 VA. Aplikasi proteksi (misalnya relai arus lebih) dapat menggunakan VT kelas 0,5 (3 × 30 VA), namun CT harus memenuhi persyaratan tahan hubung singkat: misalnya, untuk arus primer 400 A, Ith = 32 kA (1 d) dan Idyn = 80 kA (puncak). Yang sangat penting, pastikan total beban sekunder yang terhubung (meter + relai + kabel) tetap berada dalam 25–100% dari VA nominal; operasi di bawah 25% menurunkan akurasi VT, sementara melebihi VA nominal menyebabkan saturasi CT.

Q2: Apa saja kompromi kinerja, keselamatan, dan biaya siklus hidup antara menggunakan trafo gabungan cor resin epoksi seperti JLSZY-10/JLSZY-6 versus unit CT dan VT terpisah yang direndam minyak tradisional pada instalasi tegangan menengah luar ruang?

Seri JLSZY menghilangkan risiko kebakaran, kebocoran minyak, dan kontaminasi lingkungan yang melekat pada unit berisi minyak, menawarkan keselamatan intrinsik di zona perkotaan atau sensitif secara ekologis. Jarak rayap 440 mm dan housing epoksi tahan UV memberikan ketahanan superior terhadap polusi dan kelembapan—sangat penting untuk lokasi pesisir atau industri—tanpa memerlukan pengambilan sampel minyak berkala atau perawatan gasket. Biaya siklus hidup lebih rendah karena nol manajemen fluida, jejak yang lebih kecil (satu unit terintegrasi vs tiga perangkat terpisah), dan keandalan yang lebih tinggi dalam kondisi keras. Namun, trafo yang direndam minyak mungkin menangani beban lebih termal transien sedikit lebih baik karena kapasitas panas minyak, meskipun ini jarang menjadi faktor dalam distribusi 6/10 kV standar di mana profil beban stabil. Untuk sebagian besar gardu induk luar ruang modern yang memprioritaskan keselamatan dan O&M minimal, JLSZY lebih disukai secara teknis dan ekonomis.

Q3: Apa kesalahan instalasi paling umum yang mengkompromikan akurasi atau keselamatan trafo JLSZY, dan bagaimana insinyur dapat mencegahnya selama komisioning switchgear luar ruang 10 kV?

Empat kesalahan kritis yang sering terjadi: (1) Membiarkan sirkuit sekunder CT terbuka saat diberi tegangan—ini menginduksi tegangan berbahaya tingkat kV dan menjenuhkan inti; selalu hubungkan singkat dan grounding sekunder CT sebelum menerapkan tegangan primer. (2) Melebihi beban nominal VT—misalnya, menghubungkan >15 VA per fase ke unit kelas 0,2—menyebabkan kesalahan rasio di luar ±0,2%. (3) Penyelarasan pemasangan yang salah karena mengabaikan dimensi outline, menginduksi stres mekanis pada bushing epoksi bebas porselen dan berisiko retak. (4) Grounding yang tidak memadai pada rangka trafo dan netral VT, yang mengganggu jalur arus gangguan dan referensi pengukuran. Praktik terbaik: ikuti IEC 61869-3 untuk grounding, verifikasi polaritas dengan test set, konfirmasi perhitungan beban mencakup impedansi kabel (R = ρL/A), dan lakukan uji tahanan isolasi (>1000 MΩ pada 2500 V DC) pasca-instalasi.

Q4: Bagaimana tim pengadaan dan desain harus menginterpretasikan kelas akurasi VT (0,2 vs 0,5) dan rating beban (15 VA vs 30 VA) saat mengintegrasikan trafo JLSZY ke dalam sistem AMI, SCADA, atau otomasi gardu induk?

Kelas akurasi VT mendefinisikan kesalahan maksimum yang diizinkan di bawah kondisi beban yang ditentukan sesuai IEC 61869-3: kelas 0,2 mengizinkan kesalahan rasio ±0,2% dan pergeseran fasa ±10 menit pada 25–100% dari 15 VA per fase—wajib untuk pengukuran pendapatan. Kelas 0,5 mengizinkan kesalahan ±0,5% pada 25–100% dari 30 VA, cocok untuk telemetri SCADA atau proteksi. Yang penting, akurasi hanya dijamin dalam rentang beban 25–100%; mengoperasikan VT kelas 0,2 pada 5 VA (33% dari 15 VA) dapat mendorong kesalahan melampaui spesifikasi. Untuk sistem digital (misalnya IEC 61850-9-2 LE), pastikan total beban per fase dari merging unit, meter, dan perkabelan tetap ≥3,75 VA (25% dari 15 VA) dan ≤15 VA. Selalu validasi beban menggunakan impedansi perangkat aktual—bukan estimasi nameplate—untuk menghindari celah kepatuhan selama audit utilitas.

Q5: Apakah trafo JLSZY-6/JLSZY-10 dapat digunakan dengan andal di lingkungan ketinggian tinggi (>1000 m) atau polusi berat (misalnya pabrik kimia, zona pesisir), dan modifikasi teknik apa yang diperlukan?

Unit JLSZY standar disertifikasi untuk ketinggian ≤1000 m dan derajat polusi II (jarak rayap = 440 mm). Di atas 1000 m, kepadatan udara turun, mengurangi kekuatan dielektrik—sesuai IEC 60071-2, tingkat isolasi harus diturunkan atau ditingkatkan. Untuk 1500–2000 m, minta koordinasi isolasi yang disesuaikan (misalnya Up ≥ 85 kV) dan jarak bebas yang lebih besar. Di zona polusi berat (kelas polusi IEC 60815 III/IV), tentukan jarak rayap yang diperpanjang ≥500 mm melalui shed berusuk atau lapisan silikon hidrofobik untuk mencegah flashover. Kedua modifikasi memerlukan tinjauan teknik pabrik dan tidak dapat dipasang ulang. Kegagalan untuk melakukan kustomisasi berisiko menyebabkan kegagalan dini: data lapangan menunjukkan insiden flashover 3× lebih tinggi pada gardu induk 10 kV pesisir yang menggunakan unit jarak rayap standar 440 mm tanpa peningkatan.

Q6: Bagaimana pilihan arus sekunder CT (1 A, 2 A, atau 5 A) memengaruhi perhitungan beban, ukuran kabel, dan kompatibilitas dengan relai proteksi modern dalam sistem berbasis JLSZY?

Pemilihan arus sekunder secara langsung memengaruhi impedansi loop dan kehilangan daya. Sistem 5 A menarik daya 25× lebih banyak daripada 1 A untuk beban yang sama (karena P = I²R): misalnya, 10 VA pada 5 A menyiratkan total impedansi loop 0,4 Ω, sedangkan 10 VA pada 1 A mengizinkan 10 Ω. Untuk jarak kabel >50 m, 1 A meminimalkan jatuh tegangan dan memungkinkan konduktor yang lebih kecil (misalnya 2,5 mm² vs 6 mm² untuk 5 A). Relai numerik modern (misalnya SEL-751, Siemens 7SJ) mendukung ketiga standar, tetapi relai elektromekanik lawas sering memerlukan 5 A. Catatan: beban harus dihitung ulang untuk arus yang dipilih—menggunakan tap 5 A dengan meter berating 1 A menyebabkan over-registrasi 5×. Selalu verifikasi impedansi input relai dan tambahkan resistansi kabel (ρ = 0,0178 Ω·mm²/m untuk Cu) untuk memastikan total Z ≤ VA / I².

Q7: Langkah pemecahan masalah sistematis apa yang harus diikuti insinyur jika mereka mengamati pengukuran tidak seimbang, trip palsu relai, atau kegagalan isolasi pada instalasi JLSZY-10?

Mulai dengan diagnostik CT: konfirmasi sirkuit sekunder tertutup dan beban ≤10 VA—beban berlebih menyebabkan pergeseran rasio dan saturasi saat gangguan. Selanjutnya, validasi kabel VT: JLSZY menggunakan konfigurasi Y/Yo; keluaran fase-ke-netral harus 57,7 V (100 V fase-ke-fase). Koneksi delta di sini mendistorsi rotasi vektor, memicu kesalahan relai arah. Kemudian, periksa pengaturan tap—tap internal yang salah konfigurasi (misalnya 5 A dipilih tetapi sistem dirancang untuk 1 A) menyebabkan kesalahan penskalaan. Periksa medan magnet eksternal: pertahankan pemisahan ≥300 mm dari busbar sesuai IEC 61869-1 untuk menghindari kopling fluks liar. Terakhir, uji tahanan isolasi (>1000 MΩ) dan pelepasan parsial (<10 pC pada 1,2 Um/√3 sesuai IEC 61869-3); nilai di luar spesifikasi menunjukkan masuknya kelembapan atau kekosongan coran, meskipun jarang terjadi pada unit epoksi berkualitas. Selalu korelasikan temuan dengan osilografi dari relai terdekat.

Q8: Berapa waktu tunggu, premi biaya, dan dokumentasi yang harus diharapkan tim pengadaan saat memesan trafo JLSZY yang dikustomisasi versus konfigurasi katalog standar untuk proyek modernisasi jaringan?

Unit JLSZY-6/JLSZY-10 standar (10 kV, sekunder 5 A, kelas VT 0,2/0,5, ketinggian ≤1000 m, 50 Hz) biasanya dikirim dalam 4–6 minggu tanpa premi. Kustomisasi menimbulkan penundaan dan biaya: tap sekunder 1 A (+2 minggu, +8–12%), jarak rayap yang ditingkatkan >440 mm (+3 minggu, +15–20%), bracing seismik sesuai IEC 60068-3 Zona 3 (+4 minggu, +25%), atau operasi 60 Hz (+2 minggu, +10%). Varian ketinggian tinggi memerlukan pengujian isolasi yang direvisi, menambah 1–2 minggu. Selalu minta laporan uji tipe lengkap sesuai IEC 61869—termasuk tahan frekuensi daya (42 kV), impuls petir (75 kV), pelepasan parsial (<10 pC), dan kenaikan suhu (<60 K)—untuk menghindari penahanan proyek. Untuk infrastruktur kritis, tentukan saksi pengujian selama produksi untuk memitigasi risiko rantai pasokan.
