Ikhtisar

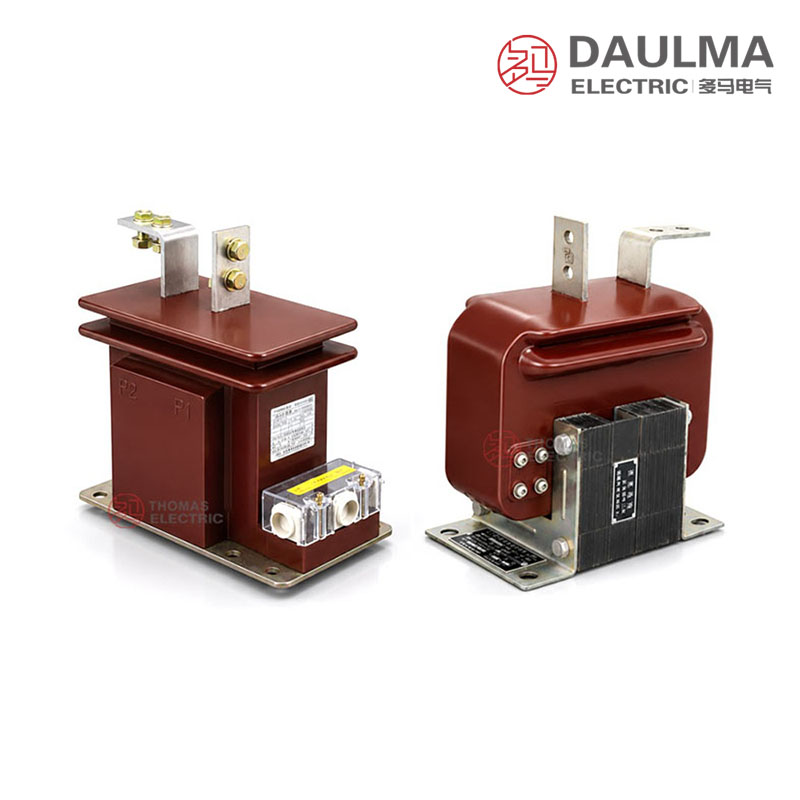

LZJC-10 / LZJC(D)-10 / LZJC-12 / LZJC(D)-12 adalah transformator arus tipe penopang dalam ruangan dengan isolasi resin epoksi tuang, dirancang untuk sistem AC tegangan menengah 10kV, 11kV, dan 12kV yang beroperasi pada frekuensi 50Hz atau 60Hz. Transformator ini memiliki struktur resin epoksi tuang yang kuat yang menyelubungi lilitan primer dan sekunder, menjamin kekuatan dielektrik tinggi serta stabilitas mekanis di lingkungan panel switchgear dalam ruangan.
Transformator arus ini mendukung aplikasi termasuk pengukuran arus, metering energi, proteksi rele, dan proteksi diferensial. Produk ini memenuhi standar IEC 60044-1 dan dapat memenuhi persyaratan IEC 61869-1/-2 atas permintaan, sehingga cocok untuk integrasi ke dalam switchgear logam tertutup (metal-clad), kabinet feeder, dan sistem pemantauan kompatibel SCADA yang memerlukan isolasi andal dan akurasi sinyal tinggi.
Sorotan Rating Utama
| Parameter | Rating |
|---|---|
| Kelas tegangan | 10kV, 11kV, 12kV |
| Tingkat isolasi | 12/42/75kV (kelas IEC 12kV) |
| Frekuensi nominal | 50Hz / 60Hz |
| Arus sekunder nominal | 5A atau 1A |
| Kisaran arus primer | Sesuai spesifikasi proyek |
| Kelas akurasi | Metering: 0,2, 0,5; Proteksi: 5P, 10P |
| Beban (keluaran nominal) | Sesuai standar IEC, dapat dikonfigurasi |
| Arus termal waktu-pendek | Sesuai tingkat hubung singkat sistem |
| Arus tahan dinamis | Sesuai persyaratan sistem |
| Aplikasi | Switchgear logam tertutup dalam ruangan |
| Jenis proteksi | Standar atau diferensial (varian LZJC(D)) |
| Standar | IEC 60044-1; IEC 61869-1/-2 (opsional) |

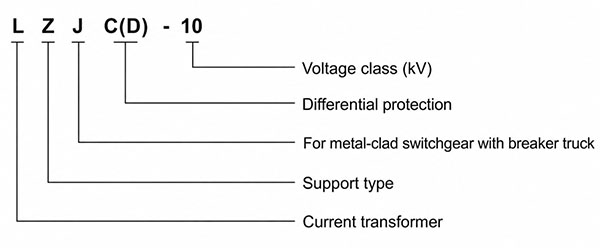

Penamaan Model
- L: Transformator arus
- Z: Tipe penopang
- J: Untuk switchgear logam tertutup dengan troli pemutus
- C: Struktur transformator arus resin tuang tipe penopang
- C(D): Versi proteksi diferensial
- 10 / 12: Kelas tegangan untuk aplikasi tegangan menengah 10kV, 11kV, atau 12kV
Konstruksi
Seri LZJC menggunakan konstruksi resin epoksi tuang tipe penopang, di mana lilitan primer dan sekunder sepenuhnya dicetak dalam badan resin epoksi padat. Desain ini memberikan isolasi listrik unggul, kekakuan mekanis, serta ketahanan terhadap kelembapan dan kontaminasi di lingkungan dalam ruangan. Inti magnetik dipasang secara kaku pada badan tuang menggunakan struktur penjepit, menjamin kinerja stabil dalam kondisi normal maupun gangguan. Rumah resin tuang berperan ganda: mengisolasi secara listrik rangkaian primer tegangan menengah dari rangkaian sekunder tegangan rendah sekaligus berfungsi sebagai penopang mekanis utama saat dipasang di dalam switchgear logam tertutup atau kabinet pemutus sirkuit. Konstruksi terintegrasi ini meningkatkan keandalan dan umur pakai dalam aplikasi distribusi tegangan menengah yang menuntut.
Parameter teknis
Kondisi Layanan
- Lokasi instalasi: switchgear tegangan menengah dalam ruangan
- Tegangan sistem: sistem kelas 10kV, 11kV, dan 12kV
- Frekuensi nominal: 50Hz
- Suhu sekitar: -5°C hingga +40°C
- Lingkungan instalasi: harus bebas dari getaran berat, gas korosif, medium eksplosif, debu konduktif, polusi berat, dan kondensasi abnormal.
Parameter Teknis
Seri LZJC-10 adalah transformator arus resin epoksi dalam ruangan yang dirancang untuk sistem kelas 10kV, 11kV, dan 12kV. Perangkat ini beroperasi dalam kisaran suhu sekitar -5°C hingga +40°C dan memenuhi standar IEC dan GB. Perangkat ini mendukung arus primer dari 5A hingga 1000A dengan berbagai kombinasi kelas akurasi.
| Arus primer nominal (A) |
Kombinasi kelas akurasi |
Keluaran Nominal (VA) |
Arus termal waktu-pendek (kA/1dtk) |
Arus dinamis nominal (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2/0,5 | 5P | 10P | ||||
| 5~400 | 0,2/10P 0,2S/10P 0,5/10P |
10 | 10 | 15 | 15 | 60×I1n | 150×I1n |
| 600 | 50×I1n | 120×I1n | |||||
| 800 | 50×I1n | 100×I1n | |||||
| 1000 | 45×I1n | 90×I1n | |||||
Instalasi dan pengkabelan

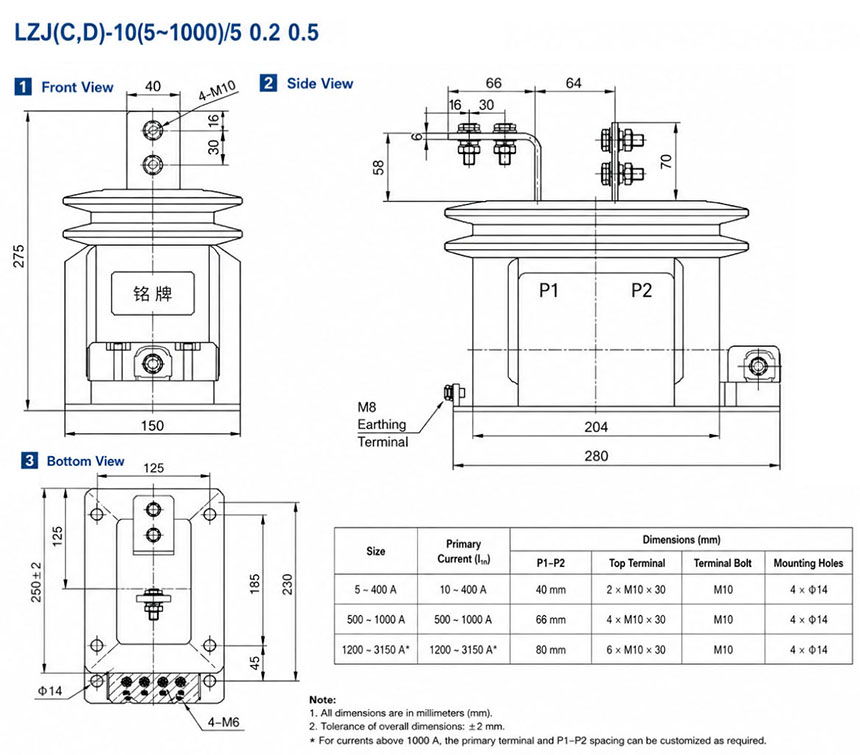

Diagram Instalasi
Transformator arus LZJC(D)-10 dan LZJC-12 dipasang sebagai unit tipe penopang di dalam switchgear logam tertutup dalam ruangan, biasanya dipasang pada troli pemutus atau struktur kabinet feeder menggunakan lubang pemasangan terintegrasi dan susunan penjepit. Terminal primer (P1/P2) disejajarkan dengan sambungan busbar sesuai gambar proyek yang disetujui, sedangkan terminal sekunder (S1/S2 atau multi-inti) diarahkan agar memungkinkan pemasangan kabel yang aman dan mudah diakses ke perangkat proteksi atau metering.
Pemilihan dan pertanyaan umum
Panduan Pemilihan
- Pilih model 10 atau 12 yang tepat berdasarkan data proyek yang disetujui. Keduanya memiliki isolasi 12/42/75kV untuk sistem 10kV–12kV, sehingga pemilihan model juga harus mempertimbangkan dimensi luar, antarmuka switchgear, dan penamaan pada nameplate.
- Pilih rasio dalam kisaran referensi 5A–1000A. Tabel mengelompokkan 5A–400A pada LZJC standar dan 600A–1000A pada LZJC(D), tetapi pastikan ketersediaannya alih-alih menganggap pengelompokan ini sebagai aturan mutlak.
- Tentukan kinerja metering dan proteksi per inti. Spesifikasikan 0,2S, 0,2, atau 0,5 untuk pengukuran; 10P untuk proteksi; keluaran 10VA atau 15VA; serta faktor batas akurasi (ALF) 10 atau 15.
- Validasi versi proteksi diferensial dengan data rele. Untuk LZJC(D), peroleh karakteristik eksitasi, resistansi sekunder, kesalahan rasio, dan informasi saturasi yang diperlukan oleh skema diferensial yang dipilih.
- Koordinasikan pemasangan dan tugas hubung singkat. Verifikasi pola lubang dasar, penopang troli pemutus atau kabinet, keselarasan busbar, akses terminal, pentanahan, durasi arus termal, serta arus tahan dinamis puncak.
Pertanyaan Umum
T1: Apa perbedaan antara LZJC-10 dan LZJC-12?
Keduanya dirancang untuk koordinasi isolasi kelas IEC 12kV pada 12/42/75kV. Pastikan desainasi sistem, dimensi, dan antarmuka switchgear dari gambar model yang tepat, jangan asumsikan keduanya identik.
T2: Apa arti sufiks D?
Halaman ini menyebut D sebagai konfigurasi proteksi diferensial, sedangkan tabel pemilihannya juga mengaitkan model D dengan rasio 600A–1000A. Pastikan baik karakteristik proteksi maupun struktur spesifik rasio tersebut.
T3: Rasio primer apa saja yang didukung?
Rentang referensi keluarga ini adalah 5A hingga 1000A dengan sekunder 1A atau 5A. Langkah-langkah standar dan rasio khusus harus dikonfirmasi dalam jadwal teknis akhir.
T4: Bagaimana memilih ALF 10 dan ALF 15?
Pilih faktor batas akurasi berdasarkan arus gangguan maksimum, persyaratan rele, dan beban terhubung. Transformator arus harus mempertahankan akurasi proteksi yang ditentukan pada kelipatan dan VA nominal yang dipilih.
T5: Apakah 0,2S tersedia untuk metering pendapatan?
Inti pengukuran 0,2S tercantum, dipasangkan dengan inti proteksi 10P. Penerimaan untuk metering pendapatan tetap tunduk pada spesifikasi utilitas, akurasi tersertifikasi, dan dokumentasi uji yang dipersyaratkan.
T6: Apakah kelipatan arus termal dan dinamis yang tercantum lengkap?
Nilai tersebut bersifat awal dan bervariasi berdasarkan kelompok arus. Durasi waktu-pendek tidak dinyatakan, sehingga peroleh arus RMS tersertifikasi untuk durasi tertentu beserta arus dinamis puncak yang sesuai.
T7: Apa yang harus diperiksa pada instalasi troli pemutus?
Pastikan lubang pemasangan dan kekuatannya, berat transformator arus, keselarasan busbar, arah P1/P2, ruang gerak bebas, rute kabel sekunder, aksesibilitas terminal, dan pentanahan. Jangan pernah biarkan sirkuit sekunder transformator arus bertegangan dalam keadaan terbuka.
Frequently Asked Questions
Q1: Dapatkah CT 10kV ini digunakan pada sistem 11kV?
Ya, tunduk pada konfirmasi proyek. Perangkat ini dirancang untuk switchgear dalam ruangan kelas 10kV, 11kV, dan 12kV. Spesifikasikan tegangan sistem Anda untuk verifikasi pabrik.
Q2: Kelas akurasi mana yang cocok untuk pengukuran komersial?
Pilih kombinasi kelas 0,2S untuk aplikasi pengukuran komersial. Ini memastikan akurasi tinggi pada arus primer 5A hingga 1000A sesuai standar IEC.
Q3: Apakah instalasi di luar ruangan diperbolehkan untuk tipe ini?
Tidak, perangkat ini khusus dirancang untuk switchgear tegangan menengah dalam ruangan. Suhu sekitar harus dijaga antara -5°C hingga +40°C tanpa kondensasi abnormal.
Q4: Bagaimana kapasitas termal arus hubung singkat dihitung?
Arus termal waktu-pendek adalah 60×I1n atau 50×I1n untuk durasi 1 detik, tergantung arus primer. Hubungi kami untuk perhitungan spesifik berdasarkan parameter sistem Anda.
Q5: Apa aplikasi utama transformator arus tipe penopang ini?
Ini adalah CT resin epoksi untuk panel switchgear tegangan menengah dalam ruangan. Perangkat ini digunakan untuk pengukuran dan proteksi pada sistem 10-12kV.
Q6: Standar internasional mana yang dipenuhi transformator arus ini?
Produk ini memenuhi standar IEC dan GB untuk transformator instrumen tegangan menengah. Silakan hubungi kami untuk meminta sertifikat pengujian pabrik yang relevan.
Q7: Kapan sertifikat pengujian pabrik diterbitkan sebelum pengiriman?
Sertifikat diterbitkan setelah semua uji standar IEC dan GB selesai dilakukan di pabrik. Hubungi kami untuk detail jadwal pengujian spesifik proyek Anda.
