Gambaran Keseluruhan

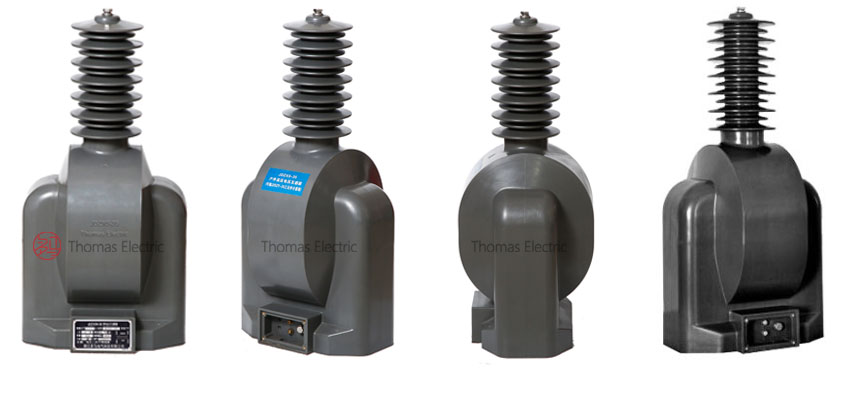

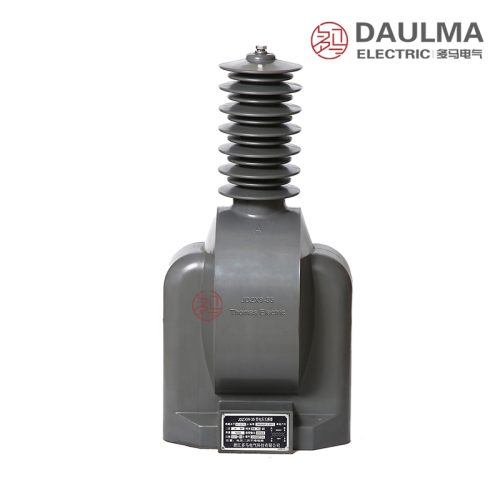

Siri JDZW-35 dan JDZ(X)FW-35 ialah pembolehubah voltan luar berenjin resin tertuang yang direka untuk sistem pengagihan kuasa 35 kV. Instrumen elektromagnet satu fasa ini mempunyai penebatan resin epoksi terenkapsul sepenuhnya, memastikan operasi boleh dipercayai dalam persekitaran luar yang mencabar dengan ketahanan terhadap kelembapan, sinaran UV, dan pencemaran.
Dibina mengikut piawaian IEC 61869-3 dan GB/T 20840.3, ia memberikan ketepatan tinggi untuk aplikasi pengukuran (cth., kelas 0.2/0.5) dan perlindungan (cth., 6P). Kegunaan biasa termasuk pengukuran hasil, perlindungan geganti, pemantauan voltan SCADA, dan penyegerakan sistem dalam sub-stesen 35 kV serta pemasangan suisgear luar.
Snapshot Penarafan Utama
| Parameter | Penarafan |
|---|---|
| Kelas voltan sistem | 35 kV |
| Frekuensi terkedah | 50 Hz (60 Hz pilihan) |
| Voltan primer | 35000 V atau 35000/√3 V |
| Voltan sekunder | 100 V; 100/100 V; atau 100/√3/100/3 V |
| Kelas ketepatan | 0.2 / 0.5 (pengukuran), 6P (perlindungan) |
| Beban terkedah | Mengikut spesifikasi bagi setiap belitan (VA) |
| Faktor kuasa beban | cosφ = 0.8 lewat |
| Kapasiti output terkedah | 30–100 VA per belitan |
| Kapasiti output maksimum | 400–1000 VA |
| Tahap penebatan | 40.5/95/200 kV (Ur/LI/PF) |
| Piawaian berkaitan | IEC 61869-3, GB/T 20840.3, GB 1207-2006 |

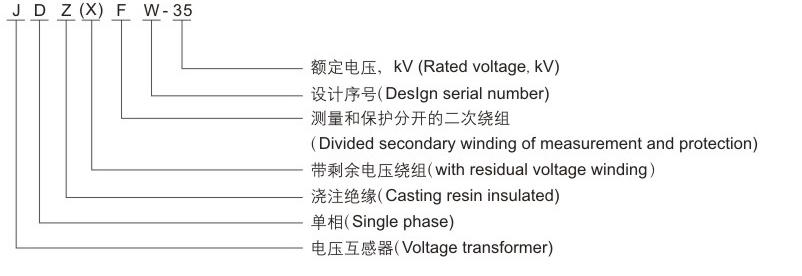

Penamaan Model
- J: Pembolehubah voltan (PV)
- D: Konfigurasi satu fasa
- Z: Pelekap jenis sokongan (tiang)
- W: Perkhidmatan luar (tahan cuaca)
- F: Dua belitan sekunder
- X: Belitan delta terbuka (voltan baki)
- 35: Kelas voltan dalam kV
Pembinaan

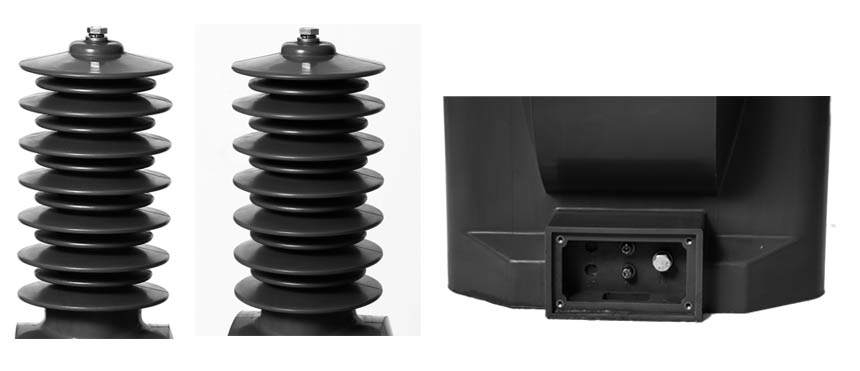

Pembolehubah ini mempunyai reka bentuk tiang sokongan dengan penebatan resin tertuang terenkapsul sepenuhnya menggunakan epoksi gred luar yang diformulasikan dengan penstabil UV dan sebatian tahan arka. Teras diperbuat daripada keluli silikon tergolek sejuk berlamina, dioptimumkan untuk kehilangan rendah dan prestasi magnetik stabil. Teknologi penuangan gelasi tekanan vakum (VPG) memastikan penebatan tanpa rongga dengan kekuatan dielektrik seragam, kestabilan haba jangka panjang, dan ketahanan terhadap penuaan persekitaran. Terminal sekunder (1a/1n, 2a/2n, da/dn mengikut kesesuaian) ditempatkan dalam kotak terminal logam kedap dengan penutup pelindung untuk mencegah kemasukan kelembapan dan akses tidak dibenarkan, mematuhi konvensyen kekutuban IEC 61869-3.
Parameter teknikal
Syarat Perkhidmatan
- Persekitaran pemasangan: Pemasangan luar (pembinaan tahan cuaca)
- Ketinggian: Tidak melebihi 1000 m di atas paras laut (ketinggian lebih tinggi perlu dinyatakan untuk pengesahan kejuruteraan dan derating)
- Suhu persekitaran: −5 °C hingga +40 °C
- Suhu purata harian: ≤ 30 °C
- Kelembapan relatif: Purata harian ≤ 95%, purata bulanan ≤ 90% (pada rujukan +20 °C)
- Keamatan pencemaran: Kelas II atau lebih rendah mengikut IEC 60815
- Keadaan persekitaran: Bebas daripada gas kakisan, atmosfera letupan, atau kejutan mekanikal teruk
- Keadaan seismik: Keamatan seismik ≤ 8 mengikut piawaian wilayah berkaitan
Parameter Teknikal
Siri JDZW-35 ialah pembolehubah voltan luar berenjin resin tertuang yang diberi penarafan untuk sistem AC kelas 35 kV (50 Hz piawai, 60 Hz tersedia). Ia mempunyai pembinaan tahan cuaca, beroperasi dalam julat suhu persekitaran −5 °C hingga +40 °C, dan sesuai untuk ketinggian sehingga 1000 m. Reka bentuk mematuhi piawaian IEC untuk koordinasi penebatan dan prestasi ketepatan.
Data Pembolehubah Voltan
| Jenis (Nisbah) |
Gabungan Kelas Ketepatan |
Output Terkedah (VA) |
Output Maksimum per Belitan (VA) |
Tahap Penebatan Terkedah (kV) |
|---|---|---|---|---|
| JDZW-35 35000/100 |
0.2 | 75 | 1000 | 40.5/95/200 |
| 0.5 | 100 | 1000 | ||
| JDZFW-35 35000/100/100 |
0.2/0.2 | 30/30 | 2 × 500 | |
| 0.2/0.5 | 30/60 | 2 × 500 | ||
| 0.5/0.5 | 60/60 | 2 × 500 | ||
| JDZXW-35 35000/√3/100/√3/100/3 |
0.2/6P | 40/100 | 1000 | |
| 0.5/6P | 80/100 | 1000 | ||
| 0.2/0.2/6P | 20/20/100 | 1000 | ||
| JDZXFW-35 35000/√3/100/√3/100/3/100/3 |
0.2/0.5/6P | 25/25/100 | 2 × 400 | |
| 0.5/0.5/6P | 40/40/100 | 2 × 400 |
Pemasangan dan pendawaian

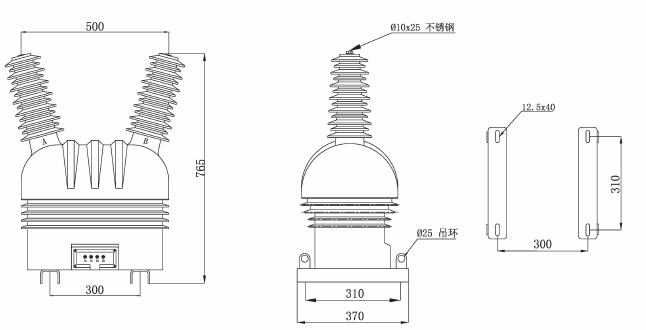

Dimensi Garis Luar
Dimensi garis luar dan butiran pelekap untuk pembolehubah voltan luar berenjin resin tertuang JDZW-35 dan JDZ(X)FW-35kV ditunjukkan dalam lukisan di atas. Pastikan ruang mencukupi disediakan untuk pemasangan, akses penyelenggaraan, penyejukan haba, dan pematuhan dengan keperluan koordinasi penebatan.

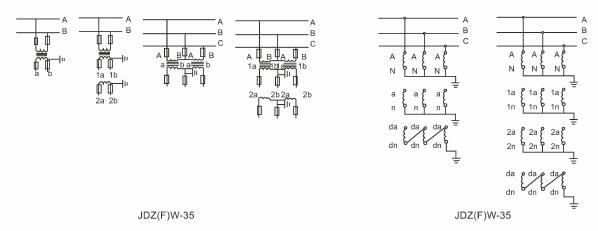

Rajah Pendawaian
Rajah pendawaian menggambarkan sambungan dalaman dan penandaan terminal untuk belitan sekunder. Sambungan primer dibuat melalui terminal voltan tinggi di bahagian atas unit, manakala pendawaian sekunder boleh diakses melalui kotak terminal kedap. Litar sekunder mesti disambung mengikut penamaan terminal yang ditetapkan dan ditana pada satu titik seperti yang dikehendaki oleh IEC 61869-1 dan peraturan tempatan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Tentukan konfigurasi voltan primer berdasarkan voltan sistem (35 kV fasa-ke-fasa) dan susunan pentanahan (neutral ditana atau terasing).
- Pilih model yang sesuai: JDZW-35 untuk satu belitan sekunder, JDZFW-35 untuk dua belitan sekunder, JDZXW-35/JDZXFW-35 untuk pengesanan voltan baki dengan tiga atau empat belitan sekunder.
- Nyatakan kelas ketepatan pengukuran dan/atau perlindungan (cth., 0.2 / 0.5 untuk pengukuran; 6P untuk perlindungan) mengikut keperluan aplikasi.
- Sahkan beban terkedah (VA) bagi setiap belitan sekunder untuk merangkumi meter, geganti, dan kehilangan pendawaian dengan margin 20-30%.
- Sahkan tahap penebatan (piawai 40.5/95/200 kV) selaras dengan keperluan sistem mengikut IEC 60071-1.
- Maklumkan syarat khas semasa tempahan jika ketinggian melebihi 1000 m, keparahan pencemaran melebihi Kelas II, atau keperluan khusus projek lain berkenaan.
Soalan Lazim
Q1: Bagaimana saya memilih nisbah voltan yang betul untuk pembolehubah voltan luar 35kV?
Untuk sistem 35 kV, gunakan voltan primer 35000 V (fasa-ke-fasa). Dalam sistem neutral ditana yang memerlukan pengukuran fasa-ke-neutral, pilih 35000/√3 V (~20207 V). Voltan sekunder biasanya 100 V atau 100/√3 V bergantung pada aplikasi.
Q2: Apakah perbezaan antara model JDZW, JDZFW, JDZXW, dan JDZXFW?
JDZW menawarkan satu belitan sekunder untuk pengukuran atau perlindungan. JDZFW menyediakan dua belitan sekunder untuk fungsi pengukuran dan perlindungan berasingan. JDZXW mempunyai tiga belitan dengan sambungan delta terbuka untuk pengesanan voltan baki. JDZXFW mempunyai empat belitan yang menggabungkan semua fungsi untuk skim perlindungan kompleks.
Q3: Bagaimana beban terkedah (VA) ditentukan untuk litar sekunder PV?
Kira jumlah beban VA semua peranti bersambung (meter, geganti) pada voltan sekunder terkedah (100 V), kemudian tambah margin 20-30% untuk mengimbangi kehilangan pendawaian. Pastikan jumlah ini tidak melebihi kapasiti output terkedah pembolehubah bagi setiap belitan.
Q4: Apakah tahap penebatan piawai untuk pembolehubah voltan luar resin tertuang 35kV?
Tahap penebatan piawai ialah 40.5/95/200 kV (Um/Up/Ud), mematuhi IEC 60071-1—di mana 40.5 kV ialah voltan sistem maksimum, 95 kV ialah ketahanan impuls kilat, dan 200 kV ialah voltan ketahanan frekuensi kuasa.
Q5: Bolehkah JDZW-35 dipasang di luar dalam persekitaran mencabar?
Ya, dalam had piawai: suhu persekitaran dari −5°C hingga +40°C, ketinggian sehingga 1000 m, dan keparahan pencemaran sehingga Kelas II. Untuk kawasan pantai, industri, ketinggian tinggi, atau iklim ekstrem, rujuk pengilang untuk spesifikasi tambahan atau derating.
Q6: Apakah penyelenggaraan yang diperlukan untuk pembolehubah voltan resin tertuang?
PV resin tertuang memerlukan penyelenggaraan minimum. Lakukan pemeriksaan visual berkala, bersihkan permukaan luar daripada pencemaran, periksa keketatan terminal, dan sahkan integriti kemasan kotak terminal. Tiada minyak atau penyelenggaraan dalaman diperlukan.
Q7: Apakah piawaian dan pensijilan yang terpakai kepada pembolehubah voltan ini?
Pematuhan ditunjukkan mengikut IEC 61869-1/61869-3 dan siri GB/T 20840. Setiap unit disertakan laporan ujian kilang dan data plat nama. Sijil ujian boleh dijejak ke makmal berakreditasi, dan laporan ujian jenis atau sijil pematuhan tersedia atas permintaan.
Frequently Asked Questions
Q1: Adakah pembolehubah voltan luar 35 kV ini sesuai untuk pemasangan dalam bangunan?
Tidak, ia direka khusus untuk pemasangan luar dengan pembinaan tahan cuaca. Pastikan persekitaran bebas daripada gas kakisan dan kejutan mekanikal. Sila semak spesifikasi projek untuk pengesahan lanjut.
Q2: Apakah tindakan jika ketinggian tapak pemasangan melebihi 1000 meter?
Ketinggian standard adalah sehingga 1000 m di atas paras laut. Untuk altitud lebih tinggi, nyatakan butiran projek untuk pengesahan kejuruteraan dan penyahgredan kilang. Hubungi kami untuk maklumat lanjut.
Q3: Bolehkah siri JDZW-35 digunakan pada sistem frekuensi 60 Hz?
Ya, ia beroperasi pada 50 Hz piawai dan 60 Hz tersedia. Reka bentuk mematuhi piawaian IEC untuk koordinasi penebatan dan prestasi ketepatan. Sahkan keperluan frekuensi sistem semasa pesanan.
Q4: Bagaimanakah spesifikasi had keamatan pencemaran dan keadaan seismik?
Ia menampung keamatan pencemaran Kelas II dan keamatan seismik sehingga 8. Pastikan tiada atmosfera letupan di kawasan pemasangan. Rujuk dokumentasi teknikal untuk syarat persekitaran penuh.
Q5: Bilakah sijil ujian kilang boleh disediakan untuk projek?
Butiran ujian kilang dan sijil penentukuran adalah tertakluk kepada pengesahan projek. Sila nyatakan keperluan ujian khusus anda. Hubungi kami untuk pengesahan dokumen ujian piawai.
Q6: Apakah aplikasi utama untuk pembolehubah voltan resin tertuang 35 kV ini?
Ia digunakan untuk pengukuran dan perlindungan voltan dalam sistem pengagihan AC 35 kV luar. Produk ini sesuai untuk aplikasi utiliti dan industri. Sila rujuk katalog untuk spesifikasi lengkap.
