CT หน้าต่างขนาด 150 มม. สำหรับวัดค่าแบบสี่คอร์และระบบป้องกันซ้ำซ้อนในบัสบาร์ 1500A–5000A

  • ช่องกลวงรองรับบัสบาร์กระแสสูงหรือกลุ่มสายเคเบิลได้โดยไม่ต้องพันขดปฐมภูมิ
  • คอร์วัดค่าความแม่นยำ 0.2S และ 0.5 จับคู่กับวงจรป้องกัน 5P ที่เป็นอิสระสองชุด
  • รุ่นกระแสขาออก 1A และ 5A ให้กำลังไฟสูงสุด 60VA ต่อคอร์ป้องกัน ตามแต่ละรุ่น
  • รุ่นมาตรฐาน 5P10–5P25 ประสานโหลดรีเลย์หลักและรีเลย์สำรองได้อย่างเหมาะสม
  • ตัวเรือนเรซินอีพ็อกซี่หล่อเต็มชิ้น ให้ฉนวนไฟฟ้า 12/42/75kV ในช่วงอุณหภูมิ −25°C ถึง +40°C
ส่งคำถาม

ภาพรวม

LMZB6-10Q(L)/150 เป็นหม้อแปลงกระแสรูปแบบปิดสนิทชนิดเรซินหล่อ (epoxy cast-resin) สำหรับใช้งานภายในอาคารในระบบตู้สวิตช์เกียร์แรงดันปานกลางระดับ 10kV, 11kV และ 12kV มีโครงสร้างแบบรูกลวงตรงกลาง (hollow through-window) เพื่อรองรับสายเคเบิลหรือบัสบาร์ปฐมภูมิ โดยขดลวดแม่เหล็กและขดลวดทุติยภูมิถูกห่อหุ้มอย่างสมบูรณ์ด้วยเรซินอีพ็อกซี่คุณภาพสูง เพื่อเพิ่มประสิทธิภาพด้านฉนวนไฟฟ้าและความทนทานเชิงกล

หม้อแปลงกระแสชนิดนี้รองรับทั้งคลาสความแม่นยำสำหรับการวัด (0.2S/0.5) และการป้องกัน (5P10 ถึง 5P30) เหมาะสำหรับการวัดกระแส วัดพลังงานไฟฟ้า ตรวจสอบสายป้อน (feeder monitoring) และการป้องกันด้วยรีเลย์ ในระบบไฟฟ้ากระแสสลับความถี่ 50Hz หรือ 60Hz ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดมาตรฐานสำหรับการใช้งานในตู้สวิตช์เกียร์ภายในอาคารที่ต้องการความน่าเชื่อถือและเสถียรภาพระยะยาว

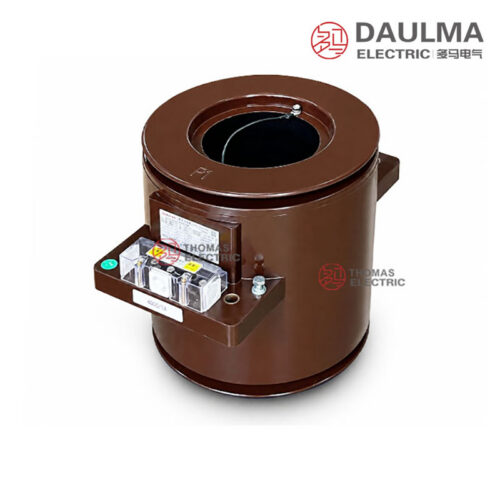

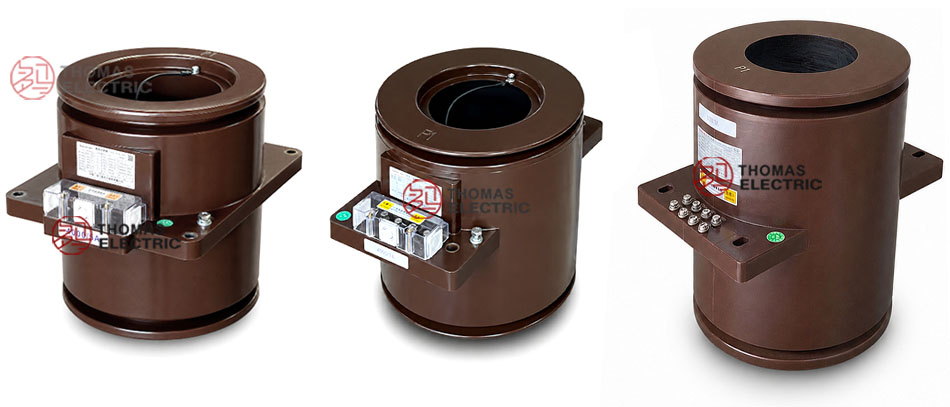

ภาพแสดงผลิตภัณฑ์

สรุปค่าพิกัดหลัก

พารามิเตอร์ ค่าพิกัด
ระดับแรงดัน 10kV / 11kV / 12kV
ระดับฉนวนพิกัด 12/42/75kV
ความถี่พิกัด 50Hz / 60Hz
กระแสปฐมภูมิพิกัด 1500A – 5000A
กระแสทุติยภูมิพิกัด 5A หรือ 1A
ความแม่นยำสำหรับการวัด 0.2S, 0.5
ความแม่นยำสำหรับการป้องกัน 5P10, 5P15, 5P20, 5P25, 5P30
วัสดุฉนวน เรซินหล่ออีพ็อกซี่
ประเภทการติดตั้ง ภายในอาคาร ติดตั้งกับตู้สวิตช์เกียร์แบบถาวร
ตัวนำปฐมภูมิ ผ่านสายเคเบิลหรือบัสบาร์
ขั้วต่อทุติยภูมิ กล่องขั้วต่อภายนอก
โครงสร้าง ปิดสนิททั้งหมด มีรูกลวงตรงกลาง

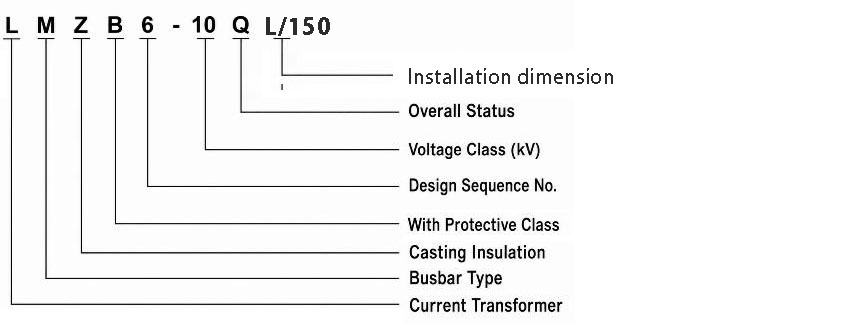

รหัสรุ่น

รหัสรุ่น

  • L: หม้อแปลงกระแส
  • M: โครงสร้างแบบผ่านบัสบาร์/สายเคเบิล
  • Z: ฉนวนแบบเรซินหล่ออีพ็อกซี่
  • B: มีรุ่นสำหรับการป้องกัน
  • 6: รหัสลำดับการออกแบบ
  • 10: ระดับแรงดันพิกัด: 10kV
  • Q(L): รุ่นเสริมความแข็งแรง / ตัวแปรด้านมิติ
  • 150: อ้างอิงขนาดรูกลวงหรือโครงสร้างสำหรับการติดตั้งแบบผ่านสายเคเบิล/บัสบาร์

โครงสร้าง

LMZB6-10Q(L)/150 มีโครงสร้างทรงกระบอกแข็งแรงจากเรซินหล่ออีพ็อกซี่ ฐานติดตั้งเป็นรูปสี่เหลี่ยมจัตุรัส และมีรูกลวงตรงกลางขนาดเหมาะสมสำหรับการสอดผ่านสายเคเบิลหรือบัสบาร์แบบ 150 ขดลวดแม่เหล็กและขดลวดทุติยภูมิถูกห่อหุ้มอย่างสมบูรณ์ภายในแมทริกซ์เรซิน ทำให้มีคุณสมบัติทนแรงดันไฟฟ้าได้ดีเยี่ยม ทนความชื้น และมีความแข็งแรงเชิงกลสูง กล่องขั้วต่อทุติยภูมิภายนอกช่วยให้เข้าถึงง่ายสำหรับการเดินสาย การตรวจสอบ และการบำรุงรักษา โดยไม่จำเป็นต้องถอดชิ้นส่วนหลักของอุปกรณ์ โครงสร้างนี้ออกแบบมาโดยเฉพาะสำหรับการติดตั้งแบบถาวรในตู้สวิตช์เกียร์ภายในอาคาร ซึ่งมีข้อจำกัดด้านพื้นที่ ต้องการความเสถียรทางความร้อน และความน่าเชื่อถือระยะยาว

พารามิเตอร์ทางเทคนิค

เงื่อนไขการใช้งาน

  • สถานที่ติดตั้ง: ตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคาร
  • แรงดันพิกัด: ระบบระดับ 10kV, 11kV และ 12kV ตามการยืนยันโครงการ
  • ความถี่พิกัด: 50Hz / 60Hz
  • อุณหภูมิแวดล้อม: -25°C ถึง +40°C
  • สภาพแวดล้อมการติดตั้ง: ต้องปราศจากการสั่นสะเทือนรุนแรง แก๊สกัดกร่อน สารไวไฟ ฝุ่นนำไฟฟ้า มลภาวะหนัก และการควบแน่นผิดปกติ
  • เงื่อนไขการใช้งานพิเศษ: สำหรับการใช้งานในพื้นที่สูง ใกล้ชายฝั่ง ชื้น หรือมลภาวะหนัก แนะนำให้ทำการยืนยันทางเทคนิคก่อนสั่งซื้อ

พารามิเตอร์ทางเทคนิค

LMZB6-10Q(L)/150 เป็นหม้อแปลงกระแสชนิดเรซินหล่อ ออกแบบสำหรับระบบภายในอาคารระดับ 10kV มีระดับฉนวนพิกัด 12/42/75kV ทำงานได้ในช่วงอุณหภูมิแวดล้อม -25°C ถึง +40°C และเป็นไปตามมาตรฐาน GB20840.1-2010, GB20840.2-2014 และ IEC61869-2:2012 รองรับกระแสปฐมภูมิ 1500A ถึง 5000A และกระแสทุติยภูมิ 1A หรือ 5A พร้อมหลายรูปแบบคลาสความแม่นยำสำหรับการวัดและการป้องกัน

อัตราส่วน
กระแสพิกัด (A)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ความสูง
รวม (มม.)
1500/5 0.2S/5P15
0.2S/5P20
0.2S/5P25
0.2S/5P30		 15/40
15/30
15/15
15/20		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 20/40
20/30
20/15
20/20		 310
2000/5 0.2S/5P15
0.2S/5P20
0.2S/5P20
0.2S/5P30		 15/50
15/30
15/20
15/30		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 20/50
20/30
20/20
20/30
3000/5 0.2S/5P15
0.2S/5P20
0.2S/5P20
0.2S/5P30		 20/50
20/30
20/20
20/30		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 30/50
30/30
30/20
30/30
4000/5 0.2S/5P15
0.2S/5P20
0.2S/5P20
0.2S/5P30		 30/50
30/30
30/20
30/30		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 40/50
40/30
40/20
40/30
5000/5 0.2S/5P15
0.2S/5P20
0.2S/5P20
0.2S/5P30		 30/60
30/30
30/20
30/30		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 40/60
40/30
40/20
40/30
อัตราส่วน
กระแสพิกัด (A)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ความสูง
รวม (มม.)
1500/5 0.2S/5P15/5P15
0.2S/5P20/5P20
0.2S/5P25/5P25
0.2S/5P30/5P30		 15/40/40
15/30/30
15/15/15
15/20/20		 0.5/5P15/5P15
0.5/5P20/5P20
0.5/5P25/5P25
0.5/5P30/5P30		 20/40/40
20/30/30
20/15/15
20/20/20		 360
2000/5 0.2S/5P15/5P15
0.2S/5P20/5P20
0.2S/5P25/5P25
0.2S/5P30/5P30		 15/50/50
15/30/30
15/20/20
15/30/30		 0.5/5P15/5P15
0.5/5P20/5P20
0.5/5P25/5P25
0.5/5P30/5P30		 20/50/50
20/30/30
20/20/20
20/30/30
3000/5 0.2S/5P15/5P15
0.2S/5P20/5P20
0.2S/5P25/5P25
0.2S/5P30/5P30		 20/50/50
20/30/30
20/20/20
20/30/30		 0.5/5P15/5P15
0.5/5P20/5P20
0.5/5P25/5P25
0.5/5P30/5P30		 30/50/50
30/30/30
30/20/20
30/30/30
4000/5 0.2S/5P15/5P15
0.2S/5P20/5P20
0.2S/5P25/5P25
0.2S/5P30/5P30		 30/50/50
30/30/30
30/20/20
30/30/30		 0.5/5P15/5P15
0.5/5P20/5P20
0.5/5P25/5P25
0.5/5P30/5P30		 40/50/50
40/30/30
40/20/20
40/30/30
5000/5 0.2S/5P15/5P15
0.2S/5P20/5P20
0.2S/5P25/5P25
0.2S/5P30/5P30		 30/60/60
30/30/30
30/20/20
30/30/30		 0.5/5P15/5P15
0.5/5P20/5P20
0.5/5P25/5P25
0.5/5P30/5P30		 40/60/30
40/30/30
40/20/20
40/30/30
อัตราส่วน
กระแสพิกัด (A)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ความสูง
รวม (มม.)
1500/1 0.2S/5P15
0.2S/5P20
0.2S/5P25
0.2S/5P30		 15/30
15/20
15/15
15/20		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 20/30
20/20
20/15
20/20		 310
2000/1 0.2S/5P15
0.2S/5P20
0.2S/5P20
0.2S/5P30		 15/40
15/30
15/20
15/30		 0.5/5P15
0.5/5P20
0.5/5P25
0.5/5P30		 20/40
20/30
20/20
20/30
3000/1 0.2S/5P15
0.2S/5P20
0.2S/5P20		 20/40
20/25
20/30		 0.5/5P15
0.5/5P20
0.5/5P25		 30/40
30/20
30/30
4000/1 0.2S/5P15
0.2S/5P20
0.2S/5P20		 30/40
30/25
30/30		 0.5/5P15
0.5/5P20
0.5/5P25		 40/40
40/25
40/30
5000/1 0.2S/5P30 30/30 0.5/5P30 40/30
อัตราส่วน
กระแสพิกัด (A)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ชุดคลาส
ความแม่นยำ		 กำลังขาออก
พิกัด (VA)		 ความสูง
รวม (มม.)
1500/1 0.2S/5P10/5P10
0.2S/5P15/5P15
0.2S/5P20/5P20		 10/40/40
10/25/25
10/15/15		 0.5/5P10/5P10
0.5/5P15/5P15
0.5/5P20/5P20		 15/40/40
15/25/25
15/15/15		 360
2000/1 0.2S/5P10/5P10
0.2S/5P15/5P15
0.2S/5P20/5P20		 10/50/50
10/30/30
10/30/30		 0.5/5P10/5P10
0.5/5P15/5P15
0.5/5P20/5P20		 15/50/50
15/30/30
15/30/30
3000/1 0.2S/5P10/5P10
0.2S/5P15/5P15
0.2S/5P20/5P20		 10/50/50
10/30/30
10/30/30		 0.5/5P10/5P10
0.5/5P15/5P15
0.5/5P20/5P20		 15/50/50
15/30/30
15/30/30
4000/1 0.2S/5P10/5P10
0.2S/5P15/5P15
0.2S/5P20/5P20		 15/50/50
15/30/30
30/30/30		 0.5/5P10/5P10
0.5/5P15/5P15
0.5/5P20/5P20		 20/50/50
20/30/30
30/30/30
5000/1 0.2S/5P20/5P20 10/30/30 0.5/5P20/5P20 15/30/30
หมายเหตุ: หากข้อมูลของผู้ใช้เกินขอบเขตที่ระบุข้างต้น อาจต้องมีข้อตกลงระหว่างผู้ผลิตกับผู้ซื้อ

การติดตั้งและการเดินสาย

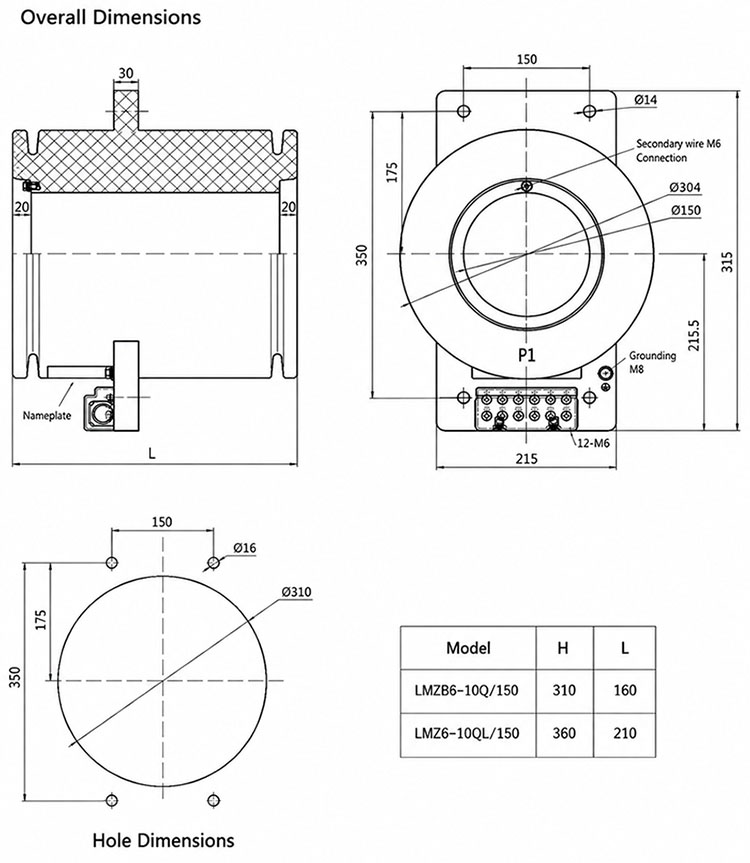

ขนาดภายนอก

ขนาดภายนอก

LMZB6-10Q(L)/150 มีรูกลวงขนาด 150 มม. เพื่อรองรับตัวนำสายเคเบิลหรือบัสบาร์ มิติสำคัญ ได้แก่ ความสูงรวม ตำแหน่งรูยึด ระยะห่างระหว่างเฟสกับกราวด์ และทิศทางกล่องขั้วต่อ ซึ่งทั้งหมดต้องสอดคล้องกับรูปแบบตู้สวิตช์เกียร์ กรุณาอ้างอิงแบบร่างขนาดภายนอกที่ได้รับการอนุมัติเสมอเพื่อการประสานมิติที่แม่นยำก่อนการผลิตตู้

ตรวจสอบขนาดตัวนำ ระยะห่างฉนวน และการพอดีเชิงกลกับรูกลวงแบบ 150 ในขั้นตอนทบทวนแบบ เพื่อหลีกเลี่ยงปัญหาการติด

การเลือกและคำถามที่พบบ่อย

คู่มือการเลือกใช้งาน

  • ตรวจสอบให้แน่ใจว่าบัสบาร์หรือกลุ่มสายเคเบิลที่หุ้มฉนวนครบถ้วนสามารถผ่านรูขนาด 150 มม. ได้ โดยคำนึงถึงระยะห่างเชิงกล ความร้อน และระยะห่างระหว่างเฟสกับกราวด์
  • เลือกกระแส 1500A, 2000A, 3000A, 4000A หรือ 5000A จากกระแสต่อเนื่องสูงสุด การเพิ่มอุณหภูมิ และความสามารถรับกระแสลัดวงจรของระบบ
  • เลือกกระแสทุติยภูมิ 1A หรือ 5A และกำหนดขดลวดสี่ชุดสำหรับการวัดระดับ 0.2S, การวัดระดับ 0.5 และวงจรป้องกันหลัก/สำรองสองชุดระดับ 5P
  • เลือกคลาส 5P10–5P25 และตรวจสอบตารางโหลด (burden) สี่ค่าเต็มรูปแบบที่ 10VA–60VA ที่ cosφ 0.8
  • อนุมัติรุ่นตัวเรือนขนาด 310/360 มม. ความกว้างจุดยึด 294 มม. การจัดศูนย์ตัวนำ ทิศทางกล่องขั้วต่อ การยึดตรึง และการกราวด์

คำถามที่พบบ่อย

Q1: หม้อแปลงกระแสชนิดเรซินหล่อนี้สามารถติดตั้งกลางแจ้งได้หรือไม่?

ไม่ได้ ผลิตภัณฑ์นี้ออกแบบมาเฉพาะสำหรับตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคารเท่านั้น สภาพแวดล้อมการติดตั้งต้องปราศจากการสั่นสะเทือนรุนแรง แก๊สกัดกร่อน ฝุ่นนำไฟฟ้า และสภาวะผิดปกติ กรุณาติดต่อเราเพื่อขอรุ่นที่เหมาะสำหรับติดตั้งกลางแจ้ง

Q2: มีคลาสความแม่นยำใดบ้างที่รองรับการใช้งานด้านการป้องกัน?

รองรับหลายคลาสความแม่นยำทั้งสำหรับการวัดและการป้องกัน โดยคลาสการป้องกันที่แน่นอนจะขึ้นอยู่กับกระแสปฐมภูมิที่คุณเลือกในช่วง 1500A ถึง 5000A กรุณาส่งแผนผังระบบไฟฟ้าแบบ single-line diagram มาให้เราเพื่อจัดหาค่าพิกัดที่แม่นยำ

Q3: ระดับฉนวนพิกัดของหม้อแปลงกระแส 10kV นี้คืออะไร?

ระดับฉนวนพิกัดคือ 12/42/75kV เป็นไปตามมาตรฐาน GB20840 และ IEC61869-2 สำหรับระบบระดับ 10kV กรุณายืนยันแรงดันระบบจริงของคุณในขั้นตอนการสอบถามข้อมูล

Q4: จะสั่งซื้อสำหรับใช้งานในพื้นที่สูงหรือใกล้ชายฝั่งอย่างไร?

สภาพการใช้งานพิเศษจำเป็นต้องได้รับการยืนยันทางเทคนิคก่อนสั่งซื้อ เราสามารถปรับแต่งการออกแบบให้เหมาะกับสภาพแวดล้อมที่มีความสูงมาก ใกล้ชายฝั่ง หรือมลภาวะหนาแน่น กรุณาส่งข้อมูลสภาพไซต์งานให้ทีมวิศวกรของเราประเมิน

Q5: หม้อแปลงกระแสนี้เป็นไปตามมาตรฐานใดบ้าง?

LMZB6-10Q(L)/150 เป็นไปตามมาตรฐาน GB20840.1-2010, GB20840.2-2014 และ IEC61869-2:2012 ขอบเขตการทดสอบโรงงานและใบรับรองการทดสอบแบบจำลองอาจแตกต่างกันตามการยืนยัน กรุณาติดต่อทีมขายของเราเพื่อขอเอกสารการปฏิบัติตามมาตรฐานโดยละเอียด

Q6: หม้อแปลงกระแสชนิดเรซินหล่อ LMZB6-10Q(L)/150 นี้มักใช้งานที่ใด?

มักใช้งานในตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV โครงสร้างเรซินหล่อรองรับกระแสปฐมภูมิ 1500A ถึง 5000A และกระแสทุติยภูมิ 1A หรือ 5A กรุณายืนยันความต้องการใช้งานที่แท้จริงกับตัวแทนผู้ผลิตของเรา

คำถามที่พบบ่อย

Q1: หม้อแปลงกระแส 10kV นี้ใช้กับระบบ 11kV ได้หรือไม่

ได้ โดยต้องยืนยันตามรายละเอียดโครงการ หม้อแปลงนี้ออกแบบสำหรับระบบ 10kV, 11kV และ 12kV ระดับฉนวน 12/42/75kV โปรดระบุแรงดันระบบที่แท้จริงเพื่อให้โรงงานตรวจสอบก่อนผลิต

Q2: คลาสความแม่นยำใดเหมาะสมที่สุดสำหรับการวัดเพื่อการเรียกเก็บเงิน

เลือกคลาสความแม่นยำ 0.2S สำหรับการวัดเพื่อการเรียกเก็บเงิน รับประกันความแม่นยำสูงในช่วงกระแสพิกัด 5-120% ตามมาตรฐาน IEC 61869-2 ติดต่อเราเพื่อระบุพิกัดอัตราส่วนกระแสที่เฉพาะเจาะจง

Q3: ขีดจำกัดด้านสภาพแวดล้อมสำหรับการติดตั้งคืออะไร

ต้องติดตั้งในอาคารที่ปราศจากการสั่นสะเทือนรุนแรง แก๊สกัดกร่อน และฝุ่นนำไฟฟ้า อุณหภูมิแวดล้อม -25°C ถึง +40°C หากติดตั้งในพื้นที่สูงหรือใกล้ชายฝั่ง ต้องยืนยันทางเทคนิคก่อนสั่งซื้อ

Q4: สามารถปรับแต่งพิกัดกระแสปฐมภูมิได้หรือไม่

ได้ พิกัดมาตรฐานรองรับกระแสปฐมภูมิ 1500A ถึง 5000A และกระแสทุติยภูมิ 1A หรือ 5A รองรับอัตราส่วนแบบปรับแต่งตามการตรวจสอบทางวิศวกรรม โปรดส่งแผนภาพระบบไฟฟ้าเพื่อให้โรงงานประเมิน

Q5: หม้อแปลงกระแสนี้เป็นไปตามมาตรฐานสากลใดบ้าง

รุ่น LMZB6-10Q(L)/150 เป็นไปตามมาตรฐาน IEC 61869-2:2012, GB20840.1-2010 และ GB20840.2-2014 อย่างสมบูรณ์ มีรายงานการทดสอบจากโรงงานและใบรับรองให้ตามคำขอ ติดต่อฝ่ายขายเพื่อขอเอกสาร

Q6: หม้อแปลงกระแสชนิดเรซินหล่อนี้เหมาะสมกับงานประยุกต์ใช้ใด

ออกแบบมาเฉพาะสำหรับตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคารสูงสุด 12kV การหล่อเรซินให้ฉนวนและความทนทานต่อความชื้นสูงสำหรับการป้องกันและวัดค่า โปรดระบุลักษณะการใช้งานเฉพาะเพื่อให้โรงงานแนะนำรุ่นที่เหมาะสม
